Tabung pelindung panas aluminium bukanlah konstruksi dinding tunggal. Tabung bergelombang yang terbuat dari foil aluminium dan tabung serupa yang dilapisi dengan fiberglass menghadirkan permukaan material yang berbeda pada komponen di dalamnya. Keputusan pembelian harus dimulai dari perbedaan tersebut, bukan dari tampilan peraknya.
Untuk selang otomotif, kabel kendali, atau perakitan kabel, pertama-tama identifikasi tugas yang diperlukan: penutup reflektif eksternal, penghalang termal komposit, atau saluran pemindah udara. Panduan ini membandingkan dua konstruksi tabung pelindung panas bergelombang dan menjelaskan apa yang perlu dikonfirmasi sebelum mengganti satu sama lain.
Dua Tabung Bergelombang, Dua Konstruksi Dinding

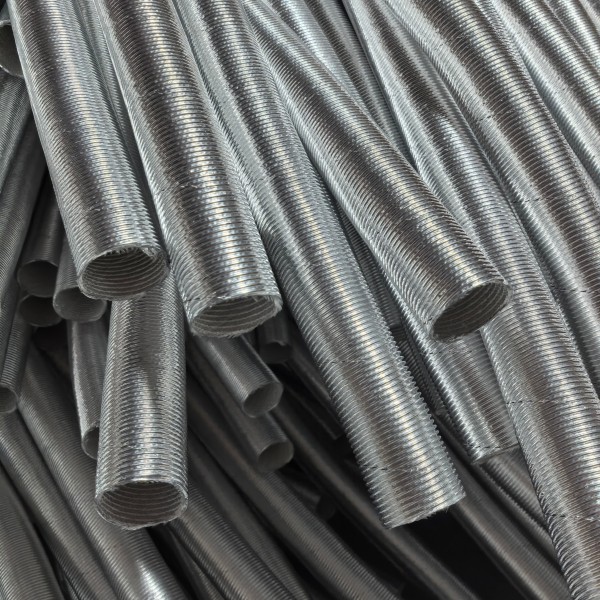

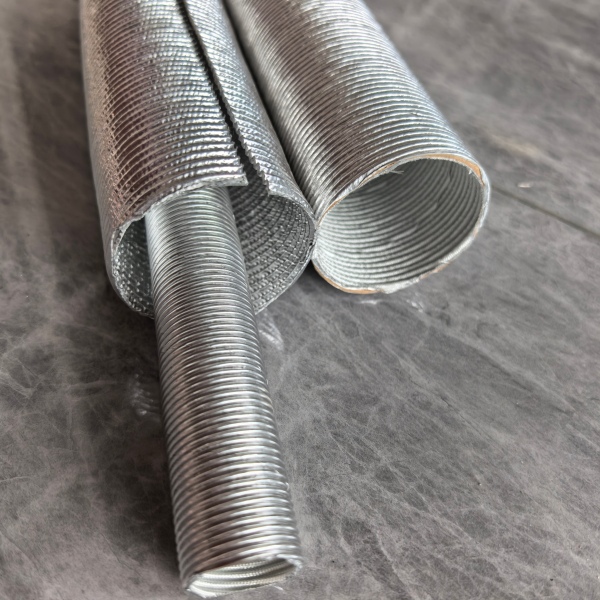

BSTFLEX mencantumkan Selongsong Bergelombang Pemantul Panas Foil Aluminium dengan dinding foil aluminium tiga lapisan. Tabung Tabung Perlindungan Panas Serat Kaca Foil Aluminium yang terpisah memiliki lapisan dalam fiberglass dan dua lapisan aluminium di luar.
| Titik pilihan | Selongsong bergelombang khusus foil | Tabung bergelombang berlapis fiberglass |
|---|---|---|
| Konstruksi dinding terdaftar | Tiga lapisan aluminium foil. | Fiberglass di dalam, aluminium di tengah, dan aluminium di luar. |
| Permukaan yang menghadap ke komponen yang dilindungi | Permukaan aluminium bagian dalam. | Lapisan fiberglass. |
| Alasan untuk mengevaluasinya | Proyek ini membutuhkan penutup pelindung aluminium yang dibentuk tanpa lapisan tekstil. | Proyek ini membutuhkan penutup komposit dengan lapisan serat kaca di antara aluminium dan komponen. |
| Pertanyaan pemasangan | Periksa kelonggaran yang dibentuk, kondisi tepi potongan, titik retensi, dan titik kontak. | Periksa fitur yang sama, ditambah kondisi lapisan dan ruang jadi yang tersedia di dalam tabung. |
| Bukti kinerja | Gunakan hasil untuk konstruksi foil yang dipilih dan susunan yang terpasang. | Gunakan hasil untuk konstruksi komposit yang dipilih dan susunan yang terpasang. |
Tabel ini tidak menetapkan pemenang universal. Tanpa kondisi pengujian yang sebanding, daftar bahan saja tidak dapat menunjukkan tabung mana yang akan menjaga selang tertentu lebih dingin atau bertahan lebih lama saat digunakan.
Apa yang Dilakukan Permukaan Aluminium?
Eksterior aluminium reflektif digunakan untuk mengurangi panas radiasi yang diserap dari komponen panas di dekatnya. Lapisan dalam serat kaca menyediakan lapisan termal tambahan antara dinding logam dan bagian yang dilindungi. Fungsi-fungsi ini harus dipertimbangkan secara terpisah saat memilih tabung serat kaca aluminium.
Tidak ada konstruksi yang secara aktif mendinginkan saluran. Jika komponen itu sendiri menghasilkan panas, atau membawa cairan panas, tinjau lingkungan termalnya secara menyeluruh alih-alih berasumsi bahwa penutup luar akan menurunkan suhunya. Tentukan kondisi yang dapat diterima dari komponen yang dilindungi, bukan sekadar suhu tertinggi yang diiklankan untuk bahan penutup.
Untuk tinjauan desain, identifikasi apakah beban berasal dari sumber radiasi terdekat, udara panas di sekitarnya, atau kontak langsung. Jangan mengubah pernyataan paparan radiasi menjadi izin untuk meletakkan tabung di atas manifold pembuangan.

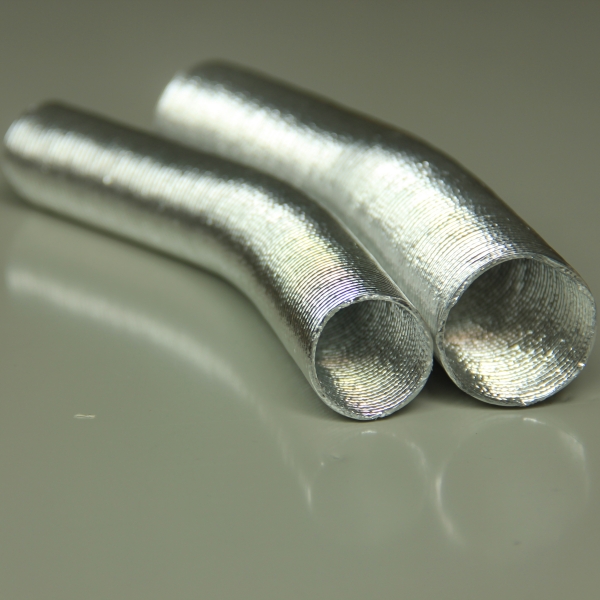

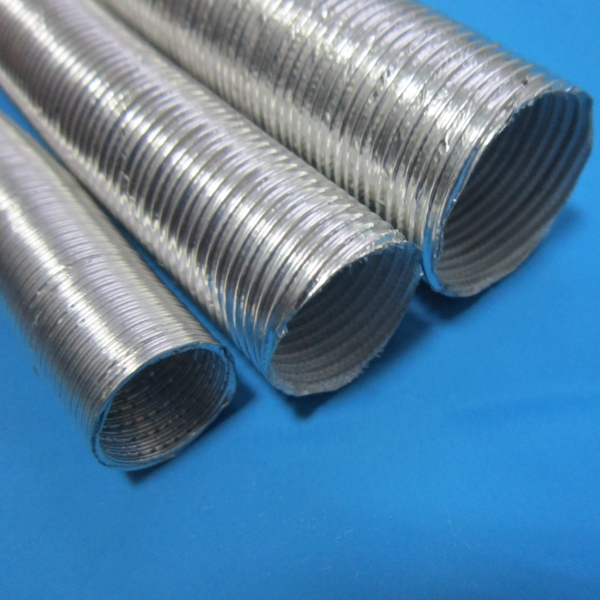

Kapan Anda Harus Mempertimbangkan Tabung Khusus Foil?
Mulailah dengan konstruksi khusus foil ketika gambar teknik memerlukan penutup aluminium bergelombang dan tidak ada persyaratan untuk lapisan dalam tekstil. Produk yang terdaftar mempertahankan bentuknya yang dibentuk, yang berguna saat meninjau rute yang ditentukan di sekitar unit yang ada.
Tetapkan pemilihan agar bergantung pada pemasangan sebenarnya. Pastikan bahwa tabung dapat dirutekan tanpa mendatar, bahwa ujung-ujungnya tidak menekan permukaan selang atau kabel yang rentan, dan bahwa penyangganya menjaganya tetap pada posisinya. Jangan berasumsi bahwa menambahkan lebih banyak lapisan foil akan memenuhi target termal yang belum diuji.
Untuk pembelian pengganti, bandingkan bagian potongan dari komponen asli dengan sampel yang diusulkan. Foto luar mungkin tidak mengungkapkan apakah bagian lama hanya berisi foil, serat kaca, kertas, atau lapisan lainnya.

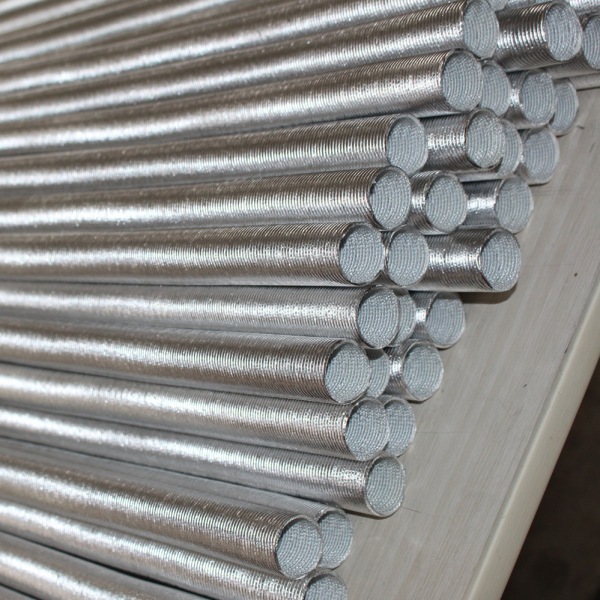

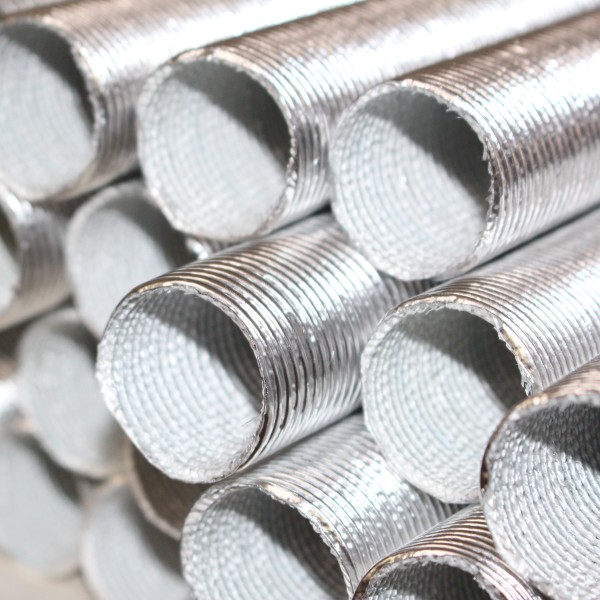

Kapan Anda Harus Mempertimbangkan Tabung Berlapis Serat Kaca?
Evaluasi konstruksi berlapis serat kaca ketika spesifikasi unit mensyaratkan dinding komposit atau permukaan dalam serat kaca. Produk [[BSTFLEX]] yang ada mencantumkan perlindungan selang, kabel, dan jalur cairan di antara aplikasinya, termasuk unit pendingin, pendingin udara, dan jalur bahan bakar.
Lapisan tersebut layak mendapatkan inspeksinya sendiri. Tinjau kondisinya pada ujung potongan, setelah pembentukan dan di mana pun komponen yang dilindungi dapat bergerak terhadapnya. Jangan berasumsi bahwa serat kaca secara otomatis menghilangkan gesekan, atau bahwa lapisan memungkinkan kelonggaran yang lebih kecil dari sumber panas.
Mintalah referensi konstruksi yang lengkap. Permintaan umum untuk “tabung fiberglass berlapis aluminium” dapat membuat pemasok tidak yakin apakah yang dimaksud adalah tabung komposit bergelombang atau selongsong tekstil lunak.
Tubing Pelindung Panas Bergelombang Tidak Sama dengan Sleeving Lunak
Tubing pelindung panas juga digunakan sebagai deskripsi untuk produk tekstil berjahit atau berjalin dengan lapisan luar reflektif. Oleh karena itu, konstruksi bergelombang harus diidentifikasi secara eksplisit pada pesanan pembelian ketika dinding tabung berbentuk diperlukan.
Tentukan bentuk terpasang yang diharapkan alih-alih menggunakan kata “fleksibel” sebagai satu-satunya persyaratan mekanis. Tabung yang dapat dibentuk selama perakitan belum tentu memenuhi syarat untuk artikulasi terus-menerus hanya karena alasan tersebut. Jika jalur bergerak berulang kali, sertakan pergerakan tersebut dalam tinjauan aplikasi sebelum memilih dinding.
Demikian pula, jangan berasumsi tubing bergelombang akan mengembang di atas konektor besar dengan cara yang sama seperti jalinan (braid) yang dapat mengembang. Tentukan urutan perakitan sebelum menyetujui ukuran nominal.
Pilih Diameter Berdasarkan Komponen, Bukan Lubang Dalamnya
Untuk perlindungan eksternal, dimensi awal yang relevan adalah amplop luar dari komponen yang ditutupi. Sebagai contoh, lubang bagian dalam selang bahan bakar tidak menjelaskan ruang yang diperlukan untuk menyelipkan tabung pelindung panas ke penutup luar atau sambungan ujungnya.
Catat item terbesar yang harus dilewati oleh tabung, bagian akhir yang dilindungi, dan ruang sekitarnya yang tersedia. Jika tabung dipasang sebelum fitting ujung terpasang, nyatakan urutan tersebut pada gambar. Jika ini merupakan penggantian servis setelah perakitan, tinjau akses secara terpisah.
Jangan menggunakan kelonggaran ekstra universal. Pemasangan, pergerakan, retensi, dan pemisahan apa pun yang dimaksudkan harus disetujui untuk rakitan sebenarnya. Untuk tabung berlapis fiberglass, tentukan bukaan internal yang dapat digunakan dari produk jadi, bukan diameter logam yang belum selesai.
Dua Kasus Pemasangan yang Mengubah Pilihan
Selang yang telah dirakit sebelumnya dengan fitting ujung yang besar
Tabung mungkin pas dengan bodi selang tetapi tidak dapat melewati konektor. Pertama, tentukan apakah perlindungan dipasang selama pembuatan selang atau selama servis kendaraan. Selesaikan batasan perakitan tersebut sebelum membandingkan sampel khusus foil dan berlapis fiberglass; memilih dinding yang berbeda tidak akan menyelesaikan jalur pemasangan yang tidak dapat diakses.
Jalur kabel berbentuk di samping komponen panas
Tinjauan harus mencakup seluruh jalur yang dilindungi, bukan hanya bagian yang lurus. Periksa radius bagian dalam, posisi ujung, dan penopang setelah pembentukan. Bandingkan kandidat konstruksi dalam geometri tersebut, dengan jarak bebas kabel dan sumber panas yang ditentukan, alih-alih memilih dari sampel lepas di atas meja kerja.
Ini adalah contoh pemilihan, bukan tata letak kendaraan yang disetujui. Pertahankan jarak bebas dan persyaratan komponen dari produsen kendaraan atau peralatan.
Jangan Mengganti Saluran Udara yang Tampak Serupa
Tabung bergelombang aluminium dapat disediakan untuk perlindungan komponen atau untuk perutean udara. Bentuknya saja tidak menentukan tugasnya. Pipa Saluran Udara Panas APK, misalnya, digambarkan dengan bagian dalam aluminium, kertas di tengah, dan plastik di luar; itu bukan dinding yang sama dengan salah satu tabung pelindung yang dibandingkan di sini.
Buat pertanyaan tetap eksplisit: “penutup eksternal di sekitar selang” berbeda dari “saluran yang membawa udara dipanaskan.” Jangan menyetujui penggantian hanya karena kedua produk melengkung atau memiliki diameter nominal yang sama. Tidak ada deskripsi yang menetapkan kesesuaian untuk menampung gas buang pembakaran atau mengangkut bahan bakar bertekanan.
Tinjau Titik Kontak, Retensi, dan Akses Servis
Perlakukan berikut ini sebagai usulan daftar periksa tinjauan desain. Insinyur proyek harus menentukan batas yang berlaku dan metode pemasangan yang disetujui.
| Lokasi | Pertanyaan yang harus diselesaikan |
|---|---|
| Ujung potongan | Dapatkah tepi yang terbuka bersentuhan dengan penutup selang, insulasi kabel, atau komponen yang bersebelahan selama perakitan atau pergerakan? |
| Tekukan | Apakah tabung yang dibentuk mempertahankan bukaan dan jarak bebas yang disepakati tanpa penghancuran lokal atau pemisahan dinding? |
| Klip dan penahan | Apakah lampiran yang dipilih menahan perlindungan di tempatnya tanpa merusak tabung atau komponen di bawahnya? |
| Antarmuka kelistrikan | Apakah tepi logam dijauhkan dari terminal yang terbuka, dan apakah isolasi listrik yang diperlukan telah ditentukan secara terpisah? |
| Titik servis | Dapatkah teknisi memeriksa konektor, sambungan, dan komponen yang dilindungi tanpa menyembunyikan kebocoran atau merusak penutup? |
Tabung reflektif bukanlah perbaikan untuk selang yang rusak dan tidak boleh digunakan untuk menyembunyikan kebocoran yang belum diselesaikan. Jangan gunakan klaim perlindungan termal sebagai bukti insulasi dielektrik, penahanan tekanan, atau sertifikasi nyala api.
Bandingkan Rakitan Jadi, Bukan Angka Suhu yang Tidak Sesuai
Untuk perbandingan yang bermakna, sepakati komponen terlindungi, posisi sumber, rute pemasangan, dan kondisi pengoperasian yang sama untuk kedua kandidat. Tentukan lokasi pengukuran dan batas penerimaan sebelum mengevaluasi hasilnya.
Sertakan kondisi terpasang dalam keputusan: tabung yang memenuhi target termal tetapi tidak dapat tetap pada posisinya bukanlah pengganti yang dapat diterima. Demikian pula, penutup yang dipasang rapi tetap memerlukan bukti termal yang diperlukan. Persyaratan tambahan berupa getaran, paparan cairan, atau lingkungan harus ditentukan secara terpisah jika aplikasi memerlukannya.
Jangan mentransfer suhu pengujian, radius tekukan, atau persentase pengurangan panas dari kompetitor ke konstruksi BSTFLEX. Minta bukti yang terikat pada komponen yang diusulkan dan penggunaan yang dimaksudkan.
Minta Tabung Pelindung Panas Bergelombang yang Tepat
Kirimkan dimensi luar komponen yang dilindungi, fitting terbesar, panjang yang harus ditutupi, dan foto instalasi ke BSTFLEX. Nyatakan apakah spesifikasi tersebut memerlukan tabung khusus-foil atau komposit berlapis fiberglass, dan sertakan kondisi termal, batas jarak bebas, serta perkiraan pergerakan.
Untuk komponen yang sudah ada, foto bagian yang dipotong atau sampel referensi lebih berguna daripada foto bagian luar saja. Sertakan jumlah pesanan dan panjang pasokan yang diperlukan. Halaman produk berlapis fiberglass mencantumkan panjang pendek khusus, kemasan massal, dan lapisan insulasi internal opsional untuk ditinjau.
Bandingkan kedua konstruksi dalam rentang tabung pelindung panas BSTFLEX, atau kirimkan gambar dan persyaratan aplikasi Anda untuk mendapatkan penawaran harga.
FAQ: Tubing Pelindung Panas Aluminium
Apakah semua tabung pelindung panas aluminium dilapisi dengan fiberglass?
Tidak. Rangkaian BSTFLEX mencakup selongsong bergelombang aluminium foil tiga lapis dan tabung komposit terpisah dengan lapisan dalam fiberglass dan dua lapisan aluminium. Konfirmasikan konstruksi dinding lengkap sebelum memesan.
Apakah pipa yang dilapisi fiberglass selalu lebih baik daripada pipa yang hanya menggunakan foil?
Tidak untuk setiap perakitan. Lapisan tersebut mengubah konstruksi, tetapi hasil termal yang diperlukan, ruang internal yang dapat digunakan, kondisi kontak, dan metode pemasangan harus diperiksa. Bandingkan perakitan akhir yang representatif alih-alih berasumsi satu daftar material membuktikan kinerja yang lebih baik.
Bisakah tabung pelindung panas bergelombang menggantikan saluran udara pemanas?
Tidak secara otomatis. Perlindungan komponen eksternal dan transportasi udara adalah tugas yang berbeda. Konfirmasikan media yang dimaksud, konstruksi dinding, dan persyaratan sistem sebelum mempertimbangkan substitusi.
Bagaimana cara saya menentukan ukuran selang pelindung?
Mulai dari selubung luar komponen yang dilindungi dan fitting apa pun yang harus dilewati oleh selang. Tentukan bukaan internal akhir, panjang yang tertutup, urutan pemasangan, dan jarak bebas yang tersedia. Jangan memesan penutup hanya berdasarkan lubang internal selang saja.
