Pelindung Panas Potong Mati Kustom: Gambar, Toleransi, dan Pasokan OEM

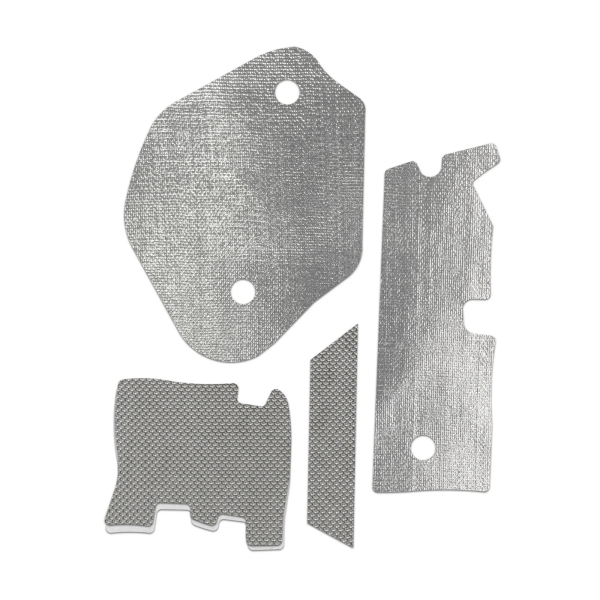

Pelindung panas yang dipotong sesuai ukuran adalah lembaran reflektif atau komposit isolasi yang dipotong sesuai dengan bentuk yang telah ditentukan, dengan lubang, celah, dan bukaan yang dibutuhkan untuk perakitan tertentu. Alih-alih menerima lembaran persegi panjang untuk dipotong di jalur produksi, pembeli menentukan bagian jadi yang dapat diperiksa kesesuaiannya dengan gambar.

Garis luar hanyalah satu bagian dari spesifikasi tersebut. Konstruksi material, ketebalan, orientasi permukaan reflektif, pemasangan, dan penerimaan dimensi semuanya perlu disepakati. Lubang yang terletak secara akurat tidak dapat mengimbangi perekat yang tidak sesuai, sama seperti material yang tepat tidak dapat mengimbangi potongan yang berada di posisi yang salah.

Pasokan BSTFLEXtikar pemantul panas yang dipotong dengan mesinUntuk perlindungan termal di bidang otomotif dan industri. Panduan ini menjelaskan cara mengubah persyaratan instalasi menjadi gambar dan spesifikasi pembelian untuk komponen pelindung panas khusus.

Kapan Sebaiknya Memesan Komponen Jadi, Bukan Lembaran?

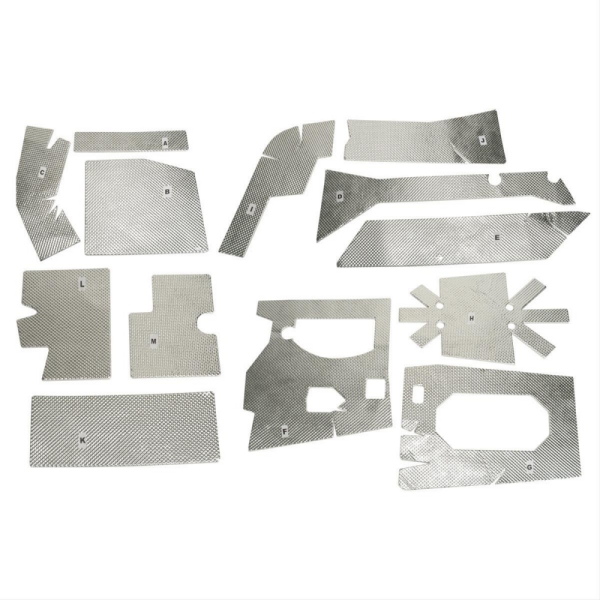

Komponen hasil pemotongan presisi perlu dievaluasi ketika pola cakupan yang sama digunakan berulang kali, ketika lubang pemasangan harus sejajar dengan rakitan, atau ketika pemangkasan di sekitar komponen terdekat dilakukan selama setiap pemasangan. Permintaan umum meliputi penghalang penutup mesin, panel sekat, tambalan pelindung panas lokal, dan pelapis untuk penutup peralatan industri.

Untuk studi tata letak awal, lembaran persegi panjang mungkin masih berguna. Setelah geometrinya stabil, bandingkan biaya bagian yang dikonversi dengan proses lengkap di internal perusahaan: penanganan material, penandaan, pemotongan, pembuangan sisa material, dan pemeriksaan hasilnya. Pemotongan dengan cetakan harus menyelesaikan masalah perakitan yang telah ditentukan, bukan hanya menambahkan proses pada lembaran sekali pakai.

Artikel ini membahas komponen lembaran dan alas yang fleksibel. Lembaran datar hasil pemotongan berbeda dengan pelindung logam yang dibentuk atau penutup tiga dimensi yang dirakit. Identifikasi kondisi akhir yang dibutuhkan sebelum meminta penawaran.

Pilih Konstruksi Sebelum Menyelesaikan Pola Potongan

Pemilihan material menentukan apa yang harus dipotong, ditangani, dan dipasang. Tentukan lapisan reflektif, substrat isolasi, ikatan antar lapisan, dan perekat pemasangan jika digunakan. Sertakan ketebalan terpasang yang tersedia, daripada memilih setiap lapisan secara terpisah dan memeriksa kecocokannya setelahnya.

Ini adalah konstruksi awal untuk ditinjau. Kelayakan pemotongan, detail pendukung, dan spesifikasi akhir dikonfirmasi untuk material yang dipilih. Secara lebih luasberbagai macam bahan penghalang panasmenyediakan pilihan sprei dan alas tambahan.

Apa Saja yang Harus Disertakan dalam Gambar Pelindung Panas?

Sertakan gambar berdimensi dengan satuan, nomor bagian, dan revisi. Identifikasi apakah tampilan menunjukkan sisi reflektif atau sisi perekat. Kontur luar yang simetris masih dapat berisi lubang yang bergeser atau detail pendukung yang asimetris, sehingga orientasi harus dinyatakan secara eksplisit.

Temukan fitur-fitur penting dari tepi referensi, garis tengah, atau titik pemasangan yang telah ditentukan. Referensi ini memberikan dasar yang sama bagi pemasok dan inspektur penerimaan untuk memeriksa komponen. Jika profil pemotongan digital menyertai gambar, nyatakan dokumen mana yang mengontrol dimensi dan selesaikan perbedaan sebelum pengambilan sampel.

Foto atau sampel fisik dapat membantu menentukan tata letak, tetapi tidak boleh secara otomatis menggantikan dimensi yang hilang. Untuk suku cadang pengganti, identifikasi fitur yang aus, meregang, atau rusak yang tidak boleh ditiru. Sepakati gambar terkontrol sebelum produksi dimulai.

Tetapkan Toleransi berdasarkan Fungsi

Lubang pemasangan, lubang akses, dan tepi penutup bebas tidak selalu memerlukan toleransi dimensi yang sama. Tandai fitur-fitur yang menentukan kesesuaian perakitan dan jelaskan letaknya. Hindari menerapkan toleransi umum yang terlalu ketat pada setiap tepi sementara posisi lubang penting dibiarkan tidak terdefinisi.

Tidak ada toleransi tunggal yang cocok untuk setiap material pelindung panas yang dipotong dengan cetakan. Tinjau batasan yang diminta terhadap laminasi, ketebalan, ukuran bagian, geometri fitur, dan metode pemotongan yang diusulkan. BSTFLEX mengkonfirmasi toleransi yang dapat dicapai untuk setiap gambar; istilah pemotongan presisi dengan cetakan bukanlah pengganti persyaratan dimensi yang disepakati.

Untuk bagian yang fleksibel, tentukan juga kondisi pemeriksaan. Nyatakan apakah material diperiksa dalam posisi datar tanpa tegangan, dengan lapisan pelindung terpasang, atau ditopang pada alat bantu yang disepakati. Tentukan metode pengukuran ketebalan jika kompresi memengaruhi hasilnya. Peregangan bagian hingga lubangnya sesuai dengan templat tidak boleh digunakan untuk menunjukkan kepatuhan kecuali prosedur pemeriksaan yang disetujui secara tegas mensyaratkan kondisi terpasang tersebut.

Contoh: Dua Lubang Penentu Lokasi dan Satu Bukaan Pembersih

Perhatikan pembatas panel yang terletak di dekat dua lubang pemasangan, dengan bukaan yang lebih besar di sekitar konektor. Ini adalah tinjauan gambar ilustrasi, bukan spesifikasi dimensi BSTFLEX.

Lubang penempatan memerlukan posisi yang disepakati relatif terhadap referensi perakitan. Bukaan konektor memerlukan ruang yang cukup untuk pemasangan dan perawatan, sementara tepi luar perlu menutupi zona panas yang ditentukan. Memisahkan fungsi-fungsi ini memberikan rencana penerimaan yang lebih jelas daripada menetapkan toleransi yang sama untuk ketiga fitur tersebut.

Tentukan Cakupan Perekat dan Penanganan Liner

Untuk pelindung panas potong cetak berperekat, identifikasi substrat dan lapisan pemasangan yang sebenarnya, suhu yang diharapkan pada antarmuka perekat, dan paparan lingkungan. Konfirmasikan apakah perekat dimaksudkan untuk melapisi seluruh bagian belakang atau hanya di area tertentu. Pelapisan perekat selektif adalah persyaratan manufaktur yang perlu ditinjau, bukan fitur yang diasumsikan pada setiap material.

Jelaskan bagaimana operator akan menangani dan memposisikan bagian tersebut. Lapisan pelindung (release liner) melindungi perekat sebelum pemasangan; pelepasan lapisan ini tidak boleh menyebabkan penghalang fleksibel berubah bentuk. Permintaan khusus seperti lapisan pelindung terpisah, tepi lapisan pelindung yang diperpanjang, atau tab penarik harus diajukan selama proses penawaran agar kelayakannya dapat dikonfirmasi untuk konstruksi yang dipilih.

Pisahkan persetujuan perekat dan material dari persetujuan garis luar. Bagian yang dipotong dengan akurat pun masih bisa gagal merekat pada lapisan yang tidak sesuai. Ikuti petunjuk persiapan dan aplikasi lapisan pendukung yang dipilih, dan validasi daya rekat pada permukaan yang dimaksud.

Tinjau Bagian Sempit dan Tepi Potongan

Tandai jembatan sempit di antara bukaan, tab panjang yang tidak ditopang, dan lubang kecil di dekat perimeter. Periksa apakah fitur-fitur ini dapat dipotong, dikemas, dan dipasang tanpa kerusakan. Jika desain memungkinkan, diskusikan kontur yang direvisi atau dukungan tambahan sebelum menyetujui perkakas.

Tetapkan apa yang dapat diterima pada tepi potongan: serat yang lepas, lapisan yang rusak, transfer perekat, atau pemisahan lapisan harus memiliki kriteria inspeksi yang disepakati. Persyaratan untuk tepi yang disegel, penguatan, atau penyelesaian tambahan memerlukan konfirmasi terpisah. Frasa "potong sesuai gambar" tidak boleh membuat pemasok menebak kondisi tepi mana yang penting dalam penggunaan.

Setujui Sampel dalam Perakitan Sebenarnya

Mulailah dengan pemeriksaan gambar: garis luar, posisi lubang kritis, ketebalan, orientasi lapisan, dan kualitas pemotongan. Kemudian pasangkan sampel ke panel yang dimaksud menggunakan metode pemasangan yang diusulkan. Pastikan konektor, saluran pembuangan, lubang inspeksi, dan penutup yang dapat dilepas tetap mudah diakses.

Lakukan evaluasi termal dan daya tahan yang dibutuhkan oleh proyek. Catat kondisi pengoperasian yang relevan dan suhu sisi yang terlindungi, kemudian periksa pemasangan dan laminasi setelah terpapar. Persetujuan dimensi menetapkan kesesuaian; namun tidak menetapkan ketahanan panas, daya tahan perekat, atau kinerja akustik.

Jika sampel awal dibuat menggunakan proses yang berbeda dari metode produksi yang direncanakan, identifikasi perbedaan tersebut. Sampel uji coba berguna untuk memeriksa geometri, sedangkan persetujuan untuk pasokan ulang harus mewakili konstruksi dan proses produksi yang disepakati.

Apa yang Menentukan Penawaran Harga?

Harga komponen jadi bergantung pada lebih dari sekadar panjang dan lebarnya. Spesifikasi material, tata letak pemotongan, fitur sempit, pembuangan sisa material internal, inspeksi yang diperlukan, dan pengemasan semuanya dapat memengaruhi pekerjaan yang terlibat. Bandingkan penawaran harga berdasarkan revisi gambar, material, dan format pengiriman yang sama.

Pisahkan jumlah prototipe, ukuran batch produksi, dan perkiraan permintaan tahunan. Identifikasi biaya perkakas atau sampel secara terpisah dari harga satuan pesanan berulang. Jumlah pesanan minimum dan waktu pengiriman dikonfirmasi untuk proyek tersebut, bukan diasumsikan dari daftar produk lembaran umum.

Harga material yang lebih rendah tidak selalu berarti biaya pemasangan yang lebih rendah. Evaluasi jumlah material yang dapat digunakan, pekerjaan konversi, dan penanganan perakitan yang dibutuhkan untuk menghasilkan komponen yang diterima.

Lepaskan Material, Gambar, dan Pengemasan Secara Bersamaan

Untuk pasokan OEM, catat konstruksi yang disetujui, revisi gambar, persyaratan inspeksi, dan instruksi pengemasan pada pesanan. Tentukan informasi label dan jumlah kemasan agar varian yang tampak serupa dapat dibedakan sebelum pemasangan.

BSTFLEXlayanan pemotongan khusus, pemotongan dengan cetakan, dan pengemasan.Termasuk komponen yang dibentuk, lubang, pengemasan yang terhitung, dan pelabelan. Sepakati format akhir untuk bagian yang dipilih, termasuk perlindungan terhadap pembengkokan, kontaminasi, atau kerusakan selama pengiriman.

Ketika suatu material, lapisan pendukung, bentuk, atau kondisi pemasangan berubah, tinjau kembali persyaratan persetujuan yang terpengaruh. Menggunakan kembali nomor suku cadang lama tanpa mencatat perubahannya akan mempersulit penentuan konstruksi mana yang telah diuji dan versi mana yang sedang dipasok.

Pertanyaan Tentang Pelindung Panas Potong Sesuai Pesanan

Bisakah sebuah proyek dimulai tanpa file CAD?

Sketsa berdimensi, templat, atau sampel yang sudah ada dapat menjadi titik awal peninjauan. Identifikasi persyaratan instalasi dan dimensi apa pun yang belum diketahui. Konfirmasikan gambar akhir dan format file yang dapat diterima sebelum produksi.

Bisakah bentuk yang sama dipotong dari bahan penghalang panas yang berbeda?

Rancangan dapat diajukan untuk lebih dari satu material kandidat, tetapi setiap konstruksi memerlukan tinjauan kelayakan dan kesesuaian. Ketebalan, fleksibilitas, lapisan pendukung, dan perilaku tepi mungkin memerlukan perubahan pada pola atau pemasangan.

Apakah pemotongan dengan cetakan meningkatkan batas suhu?

Tidak. Pemotongan dengan cetakan menentukan bentuknya. Kesesuaian termal bergantung pada konstruksi material dan kondisi pemasangan, termasuk perekat yang digunakan. Garis luar khusus tidak mengubah lembaran pelindung panel menjadi isolasi pembuangan langsung.

Kirimkan Gambar untuk Permintaan Penawaran Pelindung Panas Kustom

Sertakan aplikasi, posisi sumber panas, target sisi terlindungi, jarak bebas yang tersedia, preferensi material, dan metode pemasangan. Tambahkan revisi gambar, toleransi kritis, jumlah sampel, dan perkiraan produksi.

Untuk bentuk yang sudah jadi, mulailah denganMatras pemantul panas BSTFLEX yang dipotong dengan mesinUntuk perencanaan pasokan yang lebih luas, tinjau panduan kami.manufaktur material penghalang panas dan pasokan OEM.

Kirimkan gambar dan persyaratan pengoperasian Anda ke BSTFLEX.untuk peninjauan material, perencanaan sampel, dan penawaran harga untuk pelindung panas yang dipotong sesuai pesanan.
