Cara Mengukur Turbocharger untuk Selimut Turbo Kustom: Dimensi Rumah, Wastegate, dan Jarak Bebas

Oct 30, 2026


Jawaban cepat: ukur rumah turbin, bukan penutup kompresor. Catat keliling rumah dan lebar penutup, lalu dokumentasikan saluran masuk, saluran keluar, susunan wastegate, pergerakan aktuator, akses pengencang, dan ruang bebas di sekitarnya. Model turbo atau nama T3/T4/T6 sangat berguna, tetapi itu belum cukup untuk menyetujui pola selimut kustom.

Proyek selimut turbo kustom yang andal dimulai dengan paket pengukuran yang dapat dipahami orang lain tanpa harus menebak di mana setiap dimensi diambil. Paket yang paling berguna menggabungkan dimensi berlabel, foto saat terpasang, identifikasi turbocharger, dan deskripsi jelas tentang area yang harus diisolasi.

Panduan ini menjelaskan cara mengumpulkan detail tersebut untuk selimut termal rumah turbin. Panduan ini tidak berlaku untuk selimut penahan sisi kompresor. Untuk bahan yang tersedia dan keluarga pola standar, tinjauRangkaian selimut pelindung panas turbo BSTFLEX.

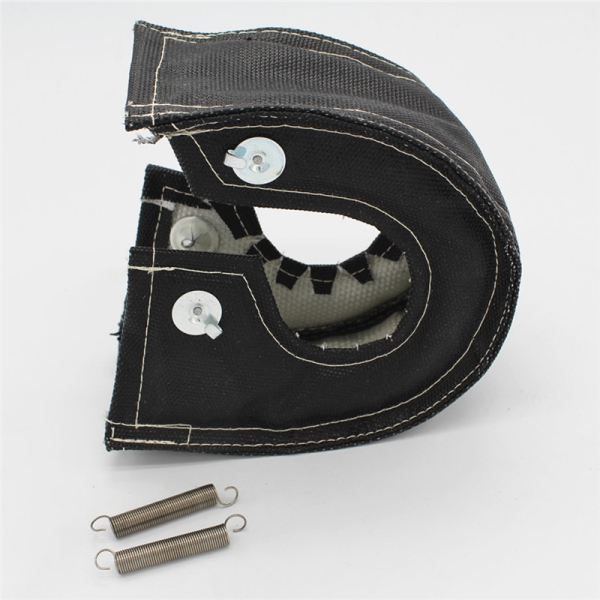

OEM turbo blanket

Bagian Mana dari Turbocharger yang Harus Diukur?

Ukur rumah turbin yang digerakkan oleh gas buang, yang umumnya disebut sisi panas. Ini adalah rumah yang terhubung ke manifold buang dan sambungan pembuangan hilir. Jangan gunakan diameter luar penutup kompresor sebagai ukuran selimut.

Sebelum mencatat dimensi, identifikasi komponen-komponen berikut pada foto:

  • rumah turbin;
  • penutup kompresor;
  • rumah tengah;
  • saluran masuk pembuangan;
  • saluran pembuangan;
  • aktuator wastegate internal dan sambungannya, jika ada;
  • koneksi oli dan pendingin;
  • kabel, selang, klem, dan braket di sekitarnya.

Selimut tersebut harus menutupi area rumah turbin yang dimaksud sekaligus menjaga jarak bebas, pergerakan, dan akses yang diperlukan oleh instalasi.


Paket Pengukuran Minimum

Untuk tinjauan pemasangan awal, berikan identifikasi turbocharger beserta setidaknya pengukuran dan foto berikut.

Item Yang Perlu Dicatat Mengapa Ini Diperlukan
Identifikasi turbo Produsen, model, nomor komponen, dan referensi rumah turbin jika tersedia. Membantu membandingkan pertanyaan dengan pola yang ada dan varian rumah yang dikenal.
Keliling rumah Keliling di sekitar bodi utama rumah turbin, tidak termasuk flensa dan braket yang tidak terkait. Menetapkan seberapa jauh selimut harus melingkari rumah.
Lebar penutup Lebar area rumah yang akan ditutup, diukur di antara batas selimut yang dimaksud. Membantu menentukan kedalaman selimut dan posisi tepi.
Geometri saluran masuk dan keluar Tipe flensa atau V-band, orientasi, profil luar, dan persyaratan akses servis. Mencegah pola dan pengencang menghalangi sambungan atau klem.
Susunan wastegate Wastegate internal atau eksternal; posisi badan aktuator, braket, batang, dan tuas jika relevan. Menentukan apakah potongan clearance atau tepi yang direvisi diperlukan.
Jarak bebas yang tersedia Celah terkecil ke jalur, kabel, bodi, braket, pelindung, dan komponen bergerak. Mengonfirmasi apakah ketebalan insulasi dan pengencang yang diusulkan dapat terpasang dengan aman.
Foto terpasang Keseluruhan, sisi saluran masuk, sisi saluran keluar, sisi aktuator, dan tampilan atas, dengan penggaris atau skala jika diperlukan. Menunjukkan geometri dan batasan di sekitarnya yang mungkin tidak tercakup oleh dimensi individual.
Batas cakupan Tandai area yang akan diinsulasi dan komponen yang harus tetap terbuka atau mudah diakses. Menentukan tujuan desain yang sebenarnya alih-alih menyerahkan batas selimut pada asumsi.

OEM turbo blanket

Alat untuk Mengukur Rumah Turbin

Gunakan alat yang sesuai dengan geometri dan akses yang tersedia:

  • pita pengukur fleksibel untuk keliling;
  • penggaris baja atau jangka sorong untuk dimensi lurus yang dapat diakses;
  • pita non-regang, pita kertas, atau tali jika pita fleksibel tidak dapat dibaca secara langsung;
  • penanda dan label yang dapat dilepas untuk mengidentifikasi titik pengukuran;
  • kamera atau ponsel untuk foto terpasang;
  • sketsa sederhana, gambar CAD, atau cetakan yang ditandai untuk mencatat dimensi.

Jangan mengukur sampai turbocharger dan komponen knalpot di dekatnya benar-benar dingin. Ikuti prosedur servis peralatan dan cegah penyalaan mesin yang tidak terduga sebelum bekerja di area pemasangan.


Langkah 1: Konfirmasikan Varian Turbocharger dan Rumahnya

Catat produsen turbocharger, model lengkap, dan nomor komponen. Jika memungkinkan, foto juga pelat identifikasi, tanda pengecoran, atau referensi rumah.

Informasi ini penting karena satu keluarga turbo dapat disuplai dengan rumah turbin, susunan wastegate, sambungan saluran keluar, atau opsi rasio area yang berbeda. Model kompresor saja mungkin tidak dapat mengidentifikasi rumah sisi panas yang digunakan dalam instalasi.

Untuk aplikasi kendaraan atau peralatan, sebutkan juga:

  • produsen kendaraan atau mesin;
  • model dan tahun;
  • penunjukan mesin;
  • apakah turbocharger adalah perlengkapan asli atau pengganti aftermarket;
  • apakah manifold knalpot, saluran keluar, atau susunan wastegate telah dimodifikasi.


Langkah 2: Foto Turbocharger Sebelum Mengukur

Ambil foto sebelum melepas komponen di sekitarnya. Tampilan terpasang menunjukkan batasan yang mungkin hilang saat turbocharger diletakkan di atas meja kerja.

Tampilan yang disarankan meliputi:

  1. tampilan keseluruhan kompartemen mesin atau peralatan yang menunjukkan lokasi turbo;
  2. sisi saluran masuk turbin;
  3. sisi saluran keluar turbin;
  4. sisi aktuator dan tautan wastegate;
  5. tampilan atas yang menunjukkan jalur, kabel, braket, dan pelindung panas yang ada;
  6. tampilan jarak dekat dari area mana pun dengan jarak bebas yang terbatas.

Gunakan panah atau label untuk mengidentifikasi sisi panas, komponen bergerak, pengencang servis, dan batas selimut yang diusulkan. Jika skala itu penting, letakkan penggaris pada bidang yang sama dengan fitur yang difoto.


Langkah 3: Ukur Keliling Rumah Turbin

Lilitkan pita fleksibel di sekitar bodi utama rumah turbin. Jaga agar pita tetap berada di area rumah yang akan dikelilingi oleh selimut. Jangan sertakan penutup kompresor, flensa saluran masuk, flensa saluran keluar, klem V-band, braket aktuator, atau pipa yang tidak terkait kecuali desain yang disetujui secara khusus mewajibkan cakupan di sana.

Jika akses menghalangi pembacaan langsung:

  1. lilitkan strip atau tali yang tidak dapat diregangkan di sekitar jalur yang dipilih;
  2. tandai titik tumpang tindih yang tepat;
  3. lepaskan strip tanpa mengubah panjangnya;
  4. letakkan secara datar dan ukur antara titik awal dan tanda tumpang tindih;
  5. catat hasil dan jalur yang digunakan.

Tuliskan satuan di samping setiap dimensi. Jangan mengirimkan angka tanpa label yang dapat ditafsirkan sebagai milimeter, inci, diameter, atau keliling.

Keliling Bukanlah Diameter

Keliling adalah jarak di sekeliling rumah. Diameter adalah dimensi garis lurus yang melewati penampang melingkar. Keduanya tidak dapat saling menggantikan. Jika keduanya disediakan, beri label secara terpisah dan tunjukkan di mana masing-masing diukur.

OEM turbo blanket

Langkah 4: Ukur Lebar Rumah yang Akan Ditutupi

Ukur lebar dari sisi ke sisi pada area rumah turbin yang perlu ditutupi oleh selimut. Dimensi harus berhenti pada tepi selimut yang dimaksud, bukan mencakup lebar turbocharger secara keseluruhan.

Keluarkan penutup kompresor dan rumah tengah kecuali bagian dari desain yang disetujui mengharuskan tepi yang tumpang tindih. Identifikasi juga setiap flensa, klem, bos, atau braket yang mengubah lebar yang tersedia.

Untuk rumah yang tidak beraturan, berikan lebih dari satu lebar:

  • lebar rumah maksimum;
  • lebar penutup minimum yang dapat digunakan;
  • lebar pada posisi penutupan yang diusulkan;
  • jarak dari tepi selimut ke setiap sambungan yang harus tetap dapat diakses.


Langkah 5: Dokumentasikan Saluran Masuk dan Keluar Gas Buang

Tunjukkan apakah saluran masuk dan keluar turbin menggunakan flensa baut, sambungan V-band, atau susunan lainnya. Catat orientasinya dan tunjukkan klem atau pengencang mana yang harus tetap dapat diakses setelah selimut dipasang.

Untuk saluran keluar V-band, sertakan posisi klem dan ruang yang diperlukan untuk menjangkau pengencangnya. Untuk rumah terbagi atau twin-scroll, tunjukkan geometri saluran masuk dan pemisah tengah atau susunan manifold yang memengaruhi batas selimut.

Selimut tidak boleh disetujui hanya berdasarkan keliling dan lebar rumah ketika geometri saluran masuk atau keluar mengubah jalur pengencangan yang tersedia.


Langkah 6: Ukur Turbocharger dengan Wastegate Internal

Rumah dengan wastegate internal memerlukan informasi tambahan karena batang aktuator dan tuas sisi turbin harus bergerak tanpa bersentuhan dengan selimut, jangkar, pegas, atau kawat pengikat.

Berikan:

  • posisi bodi aktuator;
  • profil braket aktuator;
  • jalur batang;
  • posisi tuas sisi turbin;
  • jarak dari titik referensi rumah yang jelas ke garis tengah sambungan;
  • area penuh yang diperlukan untuk pergerakan sesuai dengan prosedur servis yang tepat;
  • bukaan jarak bebas atau batas selimut yang diinginkan.

Tandai detail ini pada foto atau gambar. Jangan berasumsi bahwa setiap rumah wastegate internal T25/T28, T3, atau T4 menggunakan potongan yang sama.

Pola kustom harus menyediakan jarak bebas yang diperlukan berdasarkan desain. Memotong selimut standar yang sudah jadi setelah pengiriman tidak boleh dianggap sebagai solusi bawaan untuk kecocokan yang tidak pasti.


Langkah 7: Catat Jarak Bebas Wastegate Eksternal dan Pipa

Dengan wastegate eksternal, aktuator mungkin tidak dipasang pada rumah turbin, tetapi pipa di sekitarnya masih dapat membatasi tepi selimut dan jalur perangkat keras.

Tunjukkan cabang wastegate, tabung manifold di dekatnya, klem, lubang sensor, dan braket penunjang apa pun. Identifikasi apakah selimut harus berhenti sebelum jalur lepas wastegate atau apakah komponen insulasi terpisah akan digunakan pada pipa yang berdekatan.

Selimut turbo menutupi rumah turbin. Selimut ini tidak boleh diasumsikan menginsulasi setiap cabang manifold, pipa wastegate, atau downpipe di sistem pembuangan di sekitarnya.


Langkah 8: Ukur Jarak Bebas Pemasangan

Ukur celah terkecil antara rumah turbin dan komponen di sekitarnya. Sertakan ketebalan selimut yang diharapkan saat meninjau apakah desain akan pas.

Lokasi jarak bebas penting mungkin mencakup:

  • saluran pasokan dan pembuangan oli;
  • saluran cairan pendingin;
  • kabel dan konektor kelistrikan;
  • bodi aktuator dan penghubung;
  • penutup kompresor;
  • pipa turun dan klem V-band;
  • dudukan mesin atau braket sasis;
  • dinding api, kap mesin, panel bodi atau penutup;
  • pelindung panas logam kaku yang sudah ada.

Jika pelindung logam asli akan tetap dipasang, berikan posisi dan detail pemasangannya. Artikel Turbo Blanket vs Heat Shieldmenjelaskan mengapa selimut fleksibel dan pelindung kaku membutuhkan pemeriksaan pemasangan yang berbeda.


Langkah 9: Tandai Area Cakupan dan Pengecualian yang Diperlukan

Gambar selimut turbo kustom harus menunjukkan bagian yang harus ditutup dan bagian yang harus dibiarkan terbuka.

Tandai:

  • area rumah turbin utama yang akan diisolasi;
  • sambungan yang memerlukan pemeriksaan rutin;
  • pelat nomor seri atau tanda pengenal yang harus tetap terlihat;
  • jarak bebas aktuator dan kaitan;
  • akses sensor dan saluran;
  • klem dan pengencang servis;
  • area tempat tepi, kelim, atau titik pengencang tidak diizinkan.

Ini lebih berguna daripada meminta "cakupan maksimum" tanpa menentukan persyaratan servis dan pergerakan.


Langkah 10: Sampaikan Konstruksi Bahan yang Dimaksud

Pengepasan tidak dapat dipisahkan sepenuhnya dari konstruksi bahan. Paket isolasi yang lebih tebal dapat memakan lebih banyak ruang, mengubah posisi tepi, atau memerlukan pengaturan pengencang yang diperbarui.

Opsi penutup luar BSTFLEX meliputi:

  • kain tenun bergaya titanium/lava;
  • kain karbon;
  • kain berlapisan aluminium;
  • kain fiberglass berlapis silikon.

Lapisan foil logam berembos opsional juga dapat ditinjau sesuai dengan kelas logam, ketebalan, pola embos, posisi, dan cakupan yang diperlukan. Opsi ini terpisah dari penutup luar kain berlapisan aluminium.

Untuk konstruksi berlapis silikon, lihat Selimut Turbo Berlapis Silikon: Suhu Penutup Luar vs Isolasi Sisi Turbin. Bahan luar harus ditentukan bersama dengan isolasi internal, konstruksi tepi, benang, dan pengencang.


Cara Menyiapkan Gambar Pengukuran yang Berguna

Gambar CAD profesional berguna tetapi tidak selalu diperlukan untuk peninjauan pertama. Sketsa yang ditandai dengan jelas sudah cukup jika berisi dimensi yang dapat dilacak dan foto yang sesuai.

Setiap gambar pengukuran harus mencakup:

  • nama proyek atau bagian;
  • model turbocharger dan nomor bagian;
  • revisi gambar dan tanggal;
  • satuan pengukuran;
  • orientasi tampilan;
  • label dimensi yang sesuai dengan foto;
  • batas cakupan;
  • catatan wastegate dan jarak bebas servis;
  • kontak pelanggan atau referensi proyek.

Jangan menempatkan beberapa panah tanpa label pada satu foto. Gunakan referensi seperti A, B, C, dan D, kemudian definisikan setiap dimensi dalam tabel terpisah.

Referensi yang Disarankan Pengukuran Cara Mendefinisikannya
A Keliling rumah turbin Jarak di sekitar jalur rumah utama yang dipilih, tidak termasuk flensa kecuali dinyatakan lain.
B Lebar penutup yang diperlukan Jarak antara batas tepi selimut yang diusulkan.
C Lokasi wastegate Jarak dari titik referensi rumah yang teridentifikasi ke kaitan aktuator atau pusat potongan yang diperlukan.
D Jarak bebas pemasangan minimum Celah terkecil yang tersedia pada komponen bernama sebelum insulasi dipasang.
E Akses masuk atau keluar Jarak bebas yang diperlukan di sekitar flensa, klem, atau pengencang servis.


Daftar Periksa Foto untuk RFQ Selimut Turbo Kustom

Foto Apa yang Harus Ditunjukkan
Pemasangan secara keseluruhan Posisi turbocharger dan komponen mesin, kendaraan, atau peralatan di sekitarnya.
Tampilan dekat rumah turbin Profil rumah utama dan jalur yang digunakan untuk pengukuran keliling.
Tampilan samping Lebar rumah, rumah tengah, saluran keluar, dan tepi selimut yang diusulkan.
Tampilan wastegate Aktuator, braket, batang, tuas, dan jarak bebas pergerakan yang diperlukan.
Tampilan sambungan Akses masuk, keluar, klem, flensa, dan pengencang servis.
Area jarak bebas terbatas Celah terkecil ke jalur, kabel, braket, pelindung, atau panel bodi, dengan skala jika memungkinkan.


Kesalahan Pengukuran Selimut Turbo yang Umum

Mengukur Penutup Kompresor

Selimut termal sisi turbin dipilih di sekitar rumah sisi panas. Pengukuran penutup kompresor tidak menentukan pola selimut yang diperlukan.

Menggunakan Nama Flensa sebagai Ukuran Akhir

Nama T3, T4, dan T6 membantu mengorganisasi kelompok produk, tetapi rumah di dalam kelompok dapat berbeda. Konfirmasikan dimensi rumah dan pemasangan yang sebenarnya.

Menyertakan Flensa dalam Satu Pengukuran tetapi Tidak pada Gambar

Nyatakan dengan tepat bagian yang dilewati pita pengukur. Pemasok tidak dapat membandingkan dimensi secara andal jika satu keliling mencakup flensa dan yang lainnya tidak.

Menyerahkan Diameter sebagai Keliling

Beri label jenis dimensi dan satuannya. Angka tanpa jalur pengukuran dapat menghasilkan pola yang salah.

Mengabaikan Gerakan Wastegate

Foto statis dari kaitan tidak menentukan amplop operasional yang diperlukan. Tunjukkan mekanisme dan identifikasi ruang bebas yang harus dipertahankan.

Mengukur Turbocharger Hanya di Meja Kerja

Pengukuran di meja kerja dapat menjelaskan rumah tetapi bukan ruang bebas terpasang, akses perangkat keras, atau komponen di sekitarnya. Sertakan foto terpasang setiap kali memungkinkan.

Gagal Mengidentifikasi Ketebalan Bahan yang Diperlukan

Pola yang disetujui untuk satu konstruksi insulasi mungkin perlu ditinjau ketika ketebalan atau susunan lapisan berubah.


Pola Standar atau Pola Kustom?

Pola standar T25/T28, T3, T3/T4, T4, atau T6 mungkin cocok jika rumah aktual dan pemasangan di sekitarnya sesuai dengan persyaratan pola. Pola kustom harus dipertimbangkan bila:

  • dimensi rumah berada di luar pola standar yang tersedia;
  • susunan wastegate internal membutuhkan bukaan ruang bebas tertentu;
  • geometri saluran masuk, saluran keluar, atau V-band mengubah posisi tepi;
  • ruang pemasangan yang tersedia terbatas;
  • selimut harus mempertahankan akses ke sambungan khusus proyek;
  • ketebalan insulasi khusus, penguatan, atau lapisan foil logam timbul diperlukan;
  • pesanan memerlukan pola OEM yang dapat berulang dan kontrol revisi.

Panduan selimut turbo OEM dan kustom BSTFLEX menjelaskan persyaratan bahan, pengambilan sampel, merek, dan produksi yang lebih luas.


Setujui Sampel Pertama di Pemasangan Aktual

Pengukuran adalah masukan desain. Sampel yang terpasang adalah konfirmasi kesesuaian.

Selama persetujuan sampel, periksa:

  • cakupan rumah;
  • posisi tepi;
  • penutupan dan penyelarasan titik pemasangan;
  • gerakan wastegate;
  • akses ke klem, saluran, dan pengencang;
  • jarak bebas dari kabel, selang, dan bodi kendaraan;
  • tidak adanya kerutan, kompresi berlebihan, atau ketegangan tidak normal;
  • bahan, warna, logo, dan kemasan terhadap spesifikasi pesanan.

Catat revisi pola yang diterima dan foto sampel yang terpasang. Setiap modifikasi yang dilakukan selama uji coba pas harus ditransfer ke gambar terkontrol sebelum produksi berulang.


Daftar Periksa RFQ Selimut Turbo Kustom

Bagian RFQ Informasi yang Harus Diberikan
Turbocharger Produsen, model, nomor komponen, referensi rumah, dan apakah produk asli atau aftermarket.
Peralatan Kendaraan, mesin, mesin kapal, generator, mesin industri, atau aplikasi lainnya.
Dimensi Keliling rumah, lebar penutup, lokasi wastegate, dan jarak bebas minimum, lengkap dengan satuannya.
Pemasangan Foto, susunan saluran masuk/keluar, detail aktuator, klem, jalur, dan persyaratan servis.
Cakupan Area bertanda yang akan diisolasi serta komponen yang harus tetap dapat diakses atau terbuka.
Kondisi Termal Kondisi kontinu dan puncak yang diketahui, lokasi pengukuran, serta target komponen yang dilindungi jika tersedia.
Konstruksi Penutup luar, persyaratan insulasi internal, penguatan, tepi, benang, dan preferensi pengencangan.
Foil logam timbul Apakah diperlukan; mutu logam, ketebalan, cetakan timbul, posisi, dan cakupan jika ditentukan.
Persyaratan Komersial Jumlah sampel, pesanan awal, permintaan berulang, logo, label, kemasan, dan dokumen yang diperlukan.


Pertanyaan yang Sering Diajukan

Apa saja dua pengukuran utama selimut turbo?

Dimensi awal yang paling umum adalah keliling rumah turbin dan lebar area yang akan ditutup. Tinjauan pemasangan lengkap mungkin juga memerlukan lokasi wastegate, geometri saluran masuk dan keluar, serta dimensi jarak bebas pemasangan.

Haruskah saya mengukur selimut turbo atau rumah turbin?

Untuk pemasangan baru, ukur rumah turbin dan instalasi yang sebenarnya. Selimut yang sudah ada dapat disertakan sebagai sampel referensi, tetapi dimensinya saja tidak membuktikan bahwa ukuran, bahan, atau cakupannya tepat untuk proyek baru.

Dapatkah saya memilih selimut turbo berdasarkan nama flensa T3 atau T4?

Gunakan flensa atau nama keluarga hanya sebagai referensi awal. Konfirmasikan dimensi rumah turbin, susunan wastegate, dan ruang yang tersedia sebelum menyetujui pola.

Pengukuran tambahan apa yang diperlukan untuk wastegate internal?

Dokumentasikan aktuator, braket, batang, dan tuas sisi turbin relatif terhadap titik referensi rumah yang ditentukan, serta identifikasi area lengkap yang diperlukan untuk pergerakan dan jarak bebas selimut.

Dapatkah BSTFLEX mengembangkan selimut hanya dari foto?

Foto berguna untuk meninjau geometri dan hambatan, tetapi dimensi berlabel, gambar, sampel fisik, atau turbocharger itu sendiri mungkin diperlukan tergantung pada kompleksitas dan keakuratan yang dibutuhkan.

Apakah bahan luar yang berbeda menggunakan pola yang sama?

Bahan tersebut mungkin menggunakan geometri rumah dasar yang sama, tetapi perubahan pada ketebalan insulasi, penguatan, atau susunan lapisan dapat memengaruhi pemasangan. Setiap konstruksi yang diusulkan harus ditinjau terhadap jarak bebas yang tersedia.


Minta Tinjauan Pengukuran Selimut Turbo Kustom

Kirimkan identifikasi turbocharger, dimensi berlabel, foto terpasang, dan area yang memerlukan perlindungan termal kepada BSTFLEX. Sertakan susunan wastegate, jarak bebas yang tersedia, bahan luar yang disukai, dan perkiraan jumlah pesanan.

Untuk proyek OEM dan label pribadi, berikan juga logo, label, kemasan, kriteria persetujuan sampel, dan dokumentasi produksi yang diperlukan. Referensi pengukuran yang jelas memungkinkan pola, bahan, dan pengencangan yang diusulkan untuk ditinjau sebelum pengambilan sampel.

Kirimkan Pengukuran dan Gambar Turbocharger Anda ke BSTFLEX


Berlangganan Newsletter Kami
Daftar untuk promosi bulanan kami dan dapatkan berita produk terbaru kami!
Kirim pesan
Kirim pesan
jika Anda tertarik dengan produk kami dan ingin mengetahui lebih detail,silakan tinggalkan pesan di sini,kami akan membalas Anda sesegera mungkin.

rumah

produk

tentang

kontak
