Menentukan pelindung panas otomotif aluminium hanya dengan menulis "lembaran aluminium" pada gambar teknik menyisakan keputusan rekayasa penting yang belum terselesaikan. Tingkat paduan aluminium memengaruhi bagaimana lembaran tersebut berperilaku selama proses embossing, stamping, dan pembentukan, seberapa besar beban mekanis yang dapat ditoleransi, dan seberapa baik pelindung yang sudah jadi bertahan di lingkungan operasionalnya.
Empat tingkat yang sering dipertimbangkan untuk aplikasi lembaran aluminium yang dibentuk adalah 1050, 1100, 3003, dan 5052. Mereka termasuk dalam tiga keluarga paduan yang berbeda dan tidak boleh dianggap dapat dipertukarkan hanya karena semuanya adalah aluminium.
Untuk pengembangan pelindung panas, pertanyaan praktisnya bukanlah paduan mana yang secara universal paling baik. Melainkan kombinasi paduan, temper, ketebalan, dan geometri bentukan mana yang sesuai dengan zona termal dan proses manufaktur komponen yang sudah jadi.

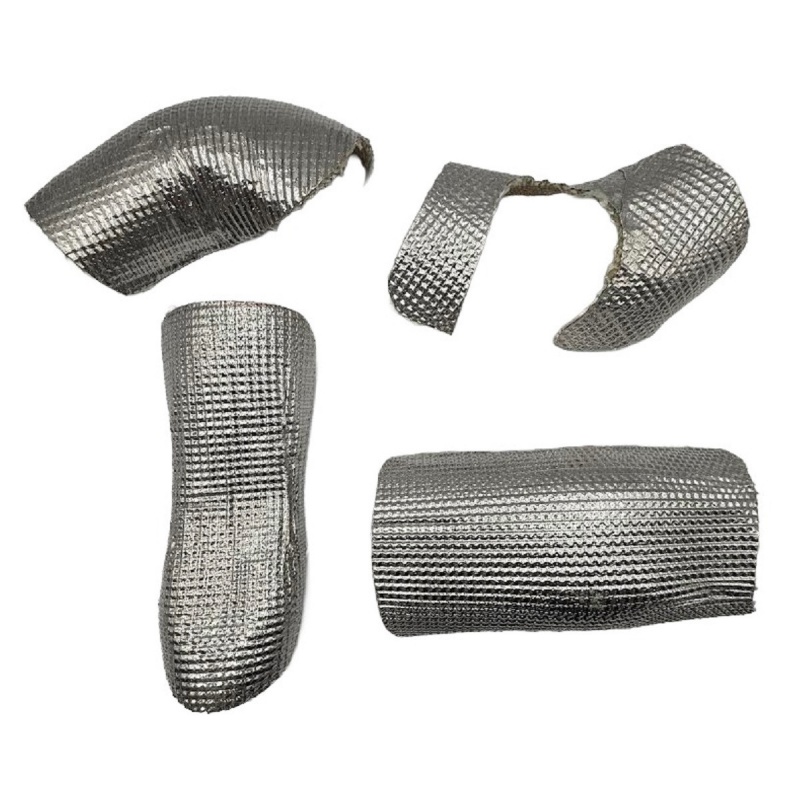

BSTFLEX menyediakan material pelindung panas aluminium embossed untuk proyek perlindungan termal knalpot otomotif, ruang mesin, dan bagian bawah bodi mobil. Pelanggan dapat memberikan spesifikasi, gambar, atau informasi aplikasi yang ada untuk dievaluasi.
| Paduan | Keluarga Paduan | Karakter Umum | Kemampuan Pembentukan | Kekuatan Relatif | Alasan Pemilihan Pelindung Panas yang Umum |
|---|---|---|---|---|---|
| 1050 | 1xxx aluminium kemurnian tinggi | Kandungan aluminium sangat tinggi | Sangat baik | Rendah | Pembentukan dalam, pelindung ringan, dan aplikasi di mana kekuatan tinggi bukan prioritas |
| 1100 | 1xxx aluminium murni komersial | Lembaran serbaguna yang sangat mudah dikerjakan | Sangat baik | Rendah | Pelindung yang dibentuk dan di-emboss yang memerlukan fabrikasi mudah |
| 3003 | 3xxx aluminium-mangan | Kekuatan dan kemampuan bentuk yang seimbang | Sangat baik | Sedang | Pelindung otomotif yang memerlukan kekakuan lebih besar tanpa beralih ke paduan berkekuatan tinggi |
| 5052 | 5xxx aluminium-magnesium | Lembaran tahan korosi berkekuatan lebih tinggi | Baik | Lebih tinggi | Lingkungan kendaraan yang lebih menuntut secara mekanis atau korosif |
Tabel ini menjelaskan perilaku paduan secara umum. Sifat mekanis aktual sangat bergantung pada temper, ketebalan lembaran, dan riwayat pemrosesan. Lembaran temper-O dan lembaran temper-H dari paduan yang sama dapat berperilaku berbeda selama proses stamping dan pada bagian yang sudah jadi.
Pelindung panas otomotif yang kaku memiliki dua tugas yang harus dilakukan secara bersamaan. Pelindung ini harus berkontribusi pada manajemen termal sekaligus berperilaku sebagai komponen logam hasil manufaktur.
Ini berarti material tersebut mungkin perlu melalui beberapa operasi sebelum mencapai kendaraan:
Paduan yang mudah dibentuk mungkin menarik untuk geometri yang kompleks tetapi menawarkan kekuatan mekanis yang lebih rendah. Paduan lain mungkin memberikan kekuatan yang jauh lebih besar tetapi memerlukan perkakas, radius tekukan, atau kondisi pembentukan yang berbeda.
Oleh karena itu, material pelindung panas aluminium harus ditentukan sebagai bagian dari desain komponen, bukan hanya dipilih berdasarkan persyaratan suhu umum.
1050 termasuk dalam keluarga aluminium kemurnian tinggi 1xxx. Material ini mengandung minimal sekitar 99,5 persen aluminium dan dikenal karena kemampuan pengerjaan, ketahanan korosi, serta konduktivitas termal dan listrik yang sangat baik.
Dari perspektif manufaktur, fitur yang paling berguna untuk pelindung panas adalah kemampuannya untuk dibentuk dengan mudah. Hal ini membuat 1050 layak dipertimbangkan jika lembaran aluminium tipis perlu di-emboss, ditekuk, atau ditarik menjadi bentuk yang relatif kompleks dan kekuatan struktural yang tinggi bukanlah persyaratan desain utama.
Pertukaran utamanya adalah kekuatan mekanis. Paduan aluminium kemurnian tinggi tidak dipilih jika pelindung panas harus menahan beban mekanis yang substansial atau menahan deformasi yang parah.
Jika suatu komponen memerlukan kekakuan atau daya tahan yang lebih besar, perancang dapat mengevaluasi temper yang berbeda, mengubah geometri embossing, memodifikasi bagian komponen, atau beralih ke paduan seperti 3003 atau 5052.
1100 adalah aluminium seri 1xxx murni komersial lainnya dan mengandung setidaknya sekitar 99 persen aluminium. Seperti 1050, material ini memberikan kemampuan bentuk yang sangat baik dan tersedia secara luas dalam produk lembaran.
Untuk manufaktur pelindung panas, 1100 menarik ketika suku cadang memerlukan pembentukan ekstensif dan tidak memerlukan kekuatan mekanis yang terkait dengan grade paduan yang lebih berat.
Oleh karena itu, 1050 dan 1100 menempati wilayah yang serupa dalam proses pemilihan material. Keputusan di antara keduanya sering kali dipengaruhi oleh spesifikasi pelanggan, ketersediaan regional, standar yang diperlukan, perkakas yang ada, dan persyaratan rantai pasokan, bukan oleh perbedaan drastis dalam fungsi pelindung panas.
Untuk banyak proyek pelindung panas otomotif, 1050 dan 1100 dapat menempati ruang desain yang serupa karena keduanya merupakan paduan 1xxx dengan kandungan aluminium tinggi yang memiliki karakteristik pembentukan yang kuat.
1050 memiliki kemurnian aluminium minimum yang lebih tinggi, sementara 1100 mengandung sedikit lebih banyak tambahan paduan. Signifikansi praktisnya bergantung pada spesifikasi komponen akhir.
Oleh karena itu, pembeli harus menghindari perubahan dari 1050 ke 1100 atau dari 1100 ke 1050 hanya karena kedua grade tersebut tampak serupa di atas kertas. Jika suku cadang sudah memiliki gambar yang disetujui atau spesifikasi material OEM, grade yang ditentukan harus dipertahankan kecuali alternatif telah divalidasi secara teknis.
3003 beralih dari aluminium murni komersial ke keluarga aluminium-mangan 3xxx. Mangan adalah tambahan paduan utama dan memberikan 3003 kekuatan yang lebih besar daripada grade seri 1xxx sambil tetap mempertahankan kemampuan bentuk dan ketahanan korosi yang berguna.
Keseimbangan ini membuat 3003 sangat menarik untuk pelindung panas otomotif.
Pelindung yang dibentuk sering kali membutuhkan lebih dari sekadar pengepresan yang mudah. Pelindung tersebut mungkin juga memerlukan kekakuan yang cukup untuk mempertahankan geometrinya di permukaan yang luas, menahan kerusakan akibat penanganan, dan tetap stabil setelah pemasangan. 3003 menawarkan jalan tengah yang praktis antara aluminium murni yang sangat mudah dibentuk dan keluarga 5xxx yang lebih kuat.
Pemilihan material otomotif sering kali melibatkan kompromi.
Lembaran yang sangat lunak dan mudah dibentuk mungkin mudah dicap tetapi memerlukan geometri tambahan untuk mendapatkan kekakuan komponen yang diinginkan. Paduan yang lebih kuat dapat meningkatkan ketahanan tetapi membuat operasi pembentukan yang menuntut menjadi kurang fleksibel.
3003 berguna karena memberikan kekuatan mekanis yang lebih besar daripada grade 1xxx murni komersial sambil tetap cocok untuk banyak operasi pembentukan lembaran konvensional.
Bagi pembeli OEM yang belum menentukan paduannya, 3003 adalah salah satu grade yang layak dipertimbangkan ketika aplikasi memerlukan fleksibilitas pembentukan dan kinerja struktural yang moderat.
5052 termasuk dalam seri aluminium-magnesium 5xxx. Dibandingkan dengan 1050, 1100, dan 3003, pilihan material ini beralih ke kekuatan mekanis yang lebih besar dan daya tahan layanan yang menuntut.
Penambahan magnesium bertanggung jawab atas sebagian besar perubahan kinerja ini. 5052 sangat dihargai karena ketahanan korosinya serta kekuatannya di antara paduan lembaran aluminium yang tidak dapat diberi perlakuan panas yang umum digunakan.
Untuk pelindung panas otomotif, sifat-sifat ini dapat berguna di mana panel terpapar pada kondisi operasi mekanis atau lingkungan yang lebih keras.
Tidak. Kekuatan yang lebih tinggi tidak secara otomatis berarti material pelindung panas yang lebih baik.
Jika komponen yang sangat kompleks memerlukan penarikan dalam (deep drawing) yang ekstensif, paduan kemurnian tinggi yang lebih lunak mungkin lebih mudah diproduksi. Jika pelindungnya besar tetapi bebannya ringan, kekuatan tambahan mungkin memberikan sedikit manfaat sementara meningkatkan biaya material atau kesulitan pembentukan.
Pertanyaan yang benar adalah apakah komponen yang sudah jadi benar-benar membutuhkan kekuatan tambahan dan kinerja korosi yang disediakan oleh 5052.
Perbandingan ini sebagian besar merupakan pilihan antara fleksibilitas pembentukan maksimum dan kekuatan mekanis tambahan.
1050 menarik di mana kemurnian tinggi dan deformasi mudah diinginkan. 3003 menambahkan mangan dan menyediakan lembaran yang lebih kuat sambil tetap mempertahankan karakteristik manufaktur yang baik.
Untuk penghalang radiasi yang relatif sederhana dengan persyaratan pembentukan yang dalam, 1050 mungkin sudah cukup. Untuk pelindung yang dicap lebih besar yang memerlukan kekuatan panel bawaan yang lebih besar, 3003 mungkin menawarkan keseimbangan yang lebih cocok.
Perbedaannya menjadi lebih jelas saat membandingkan 3003 dengan 5052.
3003 adalah paduan aluminium-mangan serbaguna dengan kekuatan moderat dan kemampuan bentuk yang baik. 5052 adalah paduan aluminium-magnesium yang lebih kuat dengan ketahanan korosi yang sangat baik.
Logika pemilihan yang umum adalah:
Ini bukan pengganti untuk validasi teknik. Temper, ketebalan, dan geometri komponen jadi tetap krusial.
Salah satu detail terpenting dalam RFQ pelindung panas aluminium sering kali terabaikan: temper.
Kondisi lembaran aluminium yang umum dapat mencakup penunjukan seperti:
Penunjukan ini menjelaskan bagaimana aluminium telah diproses dan memengaruhi sifat mekanis serta perilaku pembentukan.
Sebagai contoh, kondisi anil lunak dapat dipilih untuk operasi pembentukan yang berat, sementara kondisi yang dikeraskan dengan pengerjaan (work-hardened) dapat memberikan kekuatan lembaran jadi yang lebih besar.
Inilah sebabnya mengapa spesifikasi yang berguna harus menyatakan lebih dari sekadar:
“Aluminium 3003, 0,5 mm.”
Persyaratan lengkap harus mendefinisikan paduan dan temper secara bersamaan kapan pun komponen telah dirancang berdasarkan kondisi material tertentu.
Paduan dasar bukan satu-satunya sumber kekakuan panel.

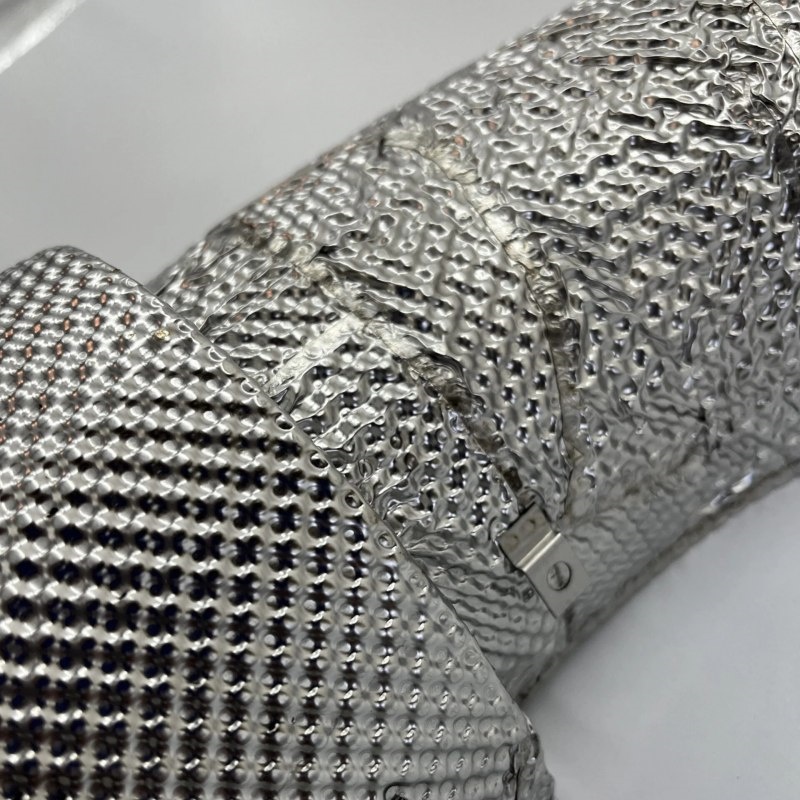

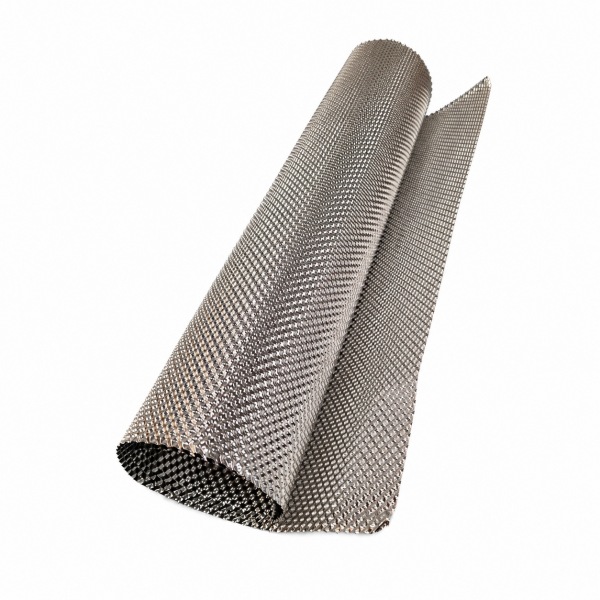

BSTFLEX lembaran penghalang termal aluminium embos menggunakan geometri permukaan yang dibentuk untuk meningkatkan stabilitas struktural aluminium tipis.
Oleh karena itu, insinyur harus mempertimbangkan tiga variabel secara bersamaan:
| Variabel | Apa yang Dipengaruhinya |
|---|---|
| Paduan | Kekuatan dasar, kemampuan bentuk, perilaku korosi, dan respons manufaktur |
| Temper | Kekerasan, kekuatan, dan kemampuan pembentukan |
| Geometri embos | Kekakuan panel, stabilitas dimensi, dan respons terhadap getaran |
Mengubah satu variabel dapat memengaruhi persyaratan untuk variabel lainnya. Oleh karena itu, pelindung panas tidak boleh dioptimalkan hanya berdasarkan nomor paduan saja.
Untuk penghalang radiasi ruang mesin, 1050, 1100, dan 3003 semuanya bisa menjadi kandidat tergantung pada geometri komponen dan persyaratan kekakuan.
Komponen yang dibentuk secara mendalam mungkin mendapat manfaat dari tingkat yang sangat mudah dibentuk. Panel lebar yang memerlukan stabilitas bentuk lebih besar mungkin memerlukan 3003 atau temper yang dikeraskan dengan pengerjaan.
5052 dapat dievaluasi ketika daya tahan mekanis atau paparan korosi lebih menuntut.
Pelindung kolong mobil menghadapi lebih dari sekadar panas. Mereka juga dapat terkena air, kontaminan jalan, getaran, dan puing-puing.
Untuk alasan ini, insinyur biasanya memberikan penekanan lebih besar pada ketahanan korosi dan stabilitas mekanis daripada yang mungkin mereka lakukan untuk penghalang ruang mesin yang terlindungi.
3003 dapat menawarkan keseimbangan kekuatan-terhadap-kemampuan bentuk yang berguna untuk banyak desain kolong mobil. 5052 menjadi menarik ketika kekuatan yang lebih besar dan daya tahan lingkungan menjadi prioritas.
Di mana zona termal melebihi batas praktis dari konstruksi aluminium yang dipilih, solusinya tidak boleh hanya memilih paduan aluminium yang lebih kuat. Insinyur harus mengevaluasi jarak pelindung, lapisan ganda, atau logam lain seperti material pelindung panas baja tahan karat.
Apakah aluminium cocok digunakan di dekat manifold knalpot bergantung pada lingkungan termal yang sebenarnya, jarak dari sumber panas, aliran udara, dan arsitektur pelindung.
Tingkat paduan saja tidak dapat menjawab pertanyaan ini.
Aluminium yang lebih kuat seperti 5052 tidak secara otomatis membuat material tersebut cocok untuk kondisi termal yang melebihi toleransi rakitan pelindung aluminium. Kekuatan mekanis dan kesesuaian termal adalah masalah teknik yang berbeda.
Untuk lokasi sisi knalpot yang berat, baja tahan karat atau, pada sistem ekstrem,material pelindung panas Inconel 625mungkin lebih tepat.
Titik leleh terkadang digunakan dalam perbandingan pelindung panas daring seolah-olah itu adalah peringkat suhu operasional. Untuk komponen kendaraan yang direkayasa, pendekatan tersebut tidak lengkap.
Logam tidak harus meleleh sebelum sifat mekanis, perilaku oksidasi, atau stabilitas dimensinya menjadi tidak dapat diterima untuk aplikasi tersebut.
Pemilihan pelindung panas otomotif sebaiknya mempertimbangkan:
Inilah sebabnya mengapa perbandingan paduan yang hanya didasarkan pada suhu leleh dapat menyebabkan keputusan material yang buruk.
Meningkatkan ketebalan lembaran menambah kekuatan dan kekakuan mekanis, tetapi juga meningkatkan berat komponen dan konsumsi bahan baku.
Pelindung panas otomotif dapat mencapai stabilitas struktural melalui kombinasi pemilihan paduan, temper, emboss, dan geometri komponen yang dibentuk.
Untuk alasan ini, ketebalan praktis minimum harus ditetapkan dari desain komponen yang sudah selesai dan persyaratan validasi, bukan disalin dari pelindung panas yang tidak terkait.
Untuk proyek OEM baru atau penggantian, berikan informasi berikut sebanyak mungkin:
| Item RFQ | Contoh Informasi |
|---|---|
| Aplikasi | Ruang mesin, terowongan knalpot, konverter katalitik, knalpot, atau bagian bawah bodi mobil |
| Paduan | 1050, 1100, 3003, 5052, atau rekomendasi pemasok |
| Temper | O, H14, H24, H32, atau persyaratan gambar |
| Ketebalan | Ketebalan nominal yang ditentukan |
| Permukaan | Datar atau emboss |
| Pola Emboss | Pola, gambar, sampel, atau desain yang diperlukan yang sudah ada |
| Bentuk Pasokan | Lembaran, gulungan, blanko, atau komponen jadi |
| Dimensi | Lebar, panjang, dan dimensi komponen |
| Pemrosesan Lebih Lanjut | Pengepresan (stamping), pembengkokan, penarikan (drawing), pelubangan, atau pemangkasan |
| Kuantitas | Kebutuhan prototipe dan volume produksi tahunan |
Terkadang bisa, tetapi penggantian tidak boleh dilakukan hanya berdasarkan nama paduan saja.
Perubahan dari 1050 ke 1100 mungkin terlihat relatif kecil, sementara perubahan dari 1050 ke 5052 mewakili pergeseran yang jauh lebih besar dalam kekuatan dan karakteristik pembentukan. Bahkan ketika dua material dapat menjalankan fungsi termal yang sama, proses pengepresan mungkin memerlukan parameter yang berbeda.
Sebelum menyetujui penggantian, tinjau:
Tidak semua pembeli memulai dengan spesifikasi material yang lengkap. Untuk proyek prototipe dan pelindung panas kustom, titik awalnya mungkin berupa komponen yang sudah ada, gambar, atau sekadar masalah pemasangan.
Dalam situasi tersebut, berikan:
Informasi ini memungkinkan pemilihan material dievaluasi bersama dengan ketebalan dan konstruksi emboss.
BSTFLEX memproduksi material penghalang termal aluminium emboss untuk aplikasi manajemen termal otomotif dan industri.
Proyek dapat dikembangkan sesuai dengan gambar, sampel, dan spesifikasi material pelanggan, dengan variabel seperti paduan, temper, ketebalan, dimensi lembaran, dan konstruksi emboss yang dievaluasi sesuai dengan aplikasi akhir.
Untuk zona termal yang memerlukan keluarga logam yang berbeda, pelanggan juga dapat mengevaluasi material pelindung panas baja tahan karat emboss atau Material pelindung panas Alloy 625 Inconel.
1050, 1100, 3003, dan 5052 adalah beberapa tingkatan aluminium yang dapat dipertimbangkan untuk lembaran pelindung panas otomotif. Paduan yang tepat bergantung pada kemampuan pembentukan yang diperlukan, kekuatan mekanis, ketahanan korosi, geometri komponen, dan lingkungan pengoperasian.
1050 dapat cocok untuk penghalang termal ringan yang dibentuk di mana kemampuan bentuk yang sangat baik dan kemurnian aluminium yang tinggi penting dan komponen tidak memerlukan kekuatan mekanis yang tinggi.
1100 adalah aluminium seri 1xxx murni komersial dengan kemampuan bentuk yang sangat baik. 3003 mengandung mangan dan menawarkan kekuatan mekanis yang lebih besar sambil tetap mempertahankan kemampuan pembentukan yang baik. Hal ini dapat membuat 3003 berguna untuk pelindung yang memerlukan kekakuan lebih.
3003 memberikan keseimbangan yang berguna antara kemampuan bentuk dan kekuatan sedang. 5052 menawarkan kekuatan yang lebih tinggi dan ketahanan korosi yang kuat. Material yang lebih baik bergantung pada komponen jadi dan lingkungan, bukan hanya pada kekuatan paduan saja.
5052 dapat dipertimbangkan untuk aplikasi pelindung panas aluminium yang memerlukan daya tahan mekanis atau ketahanan korosi yang lebih besar. Kesesuaiannya untuk lokasi knalpot tertentu masih bergantung pada paparan termal, celah udara, arsitektur pelindung, dan persyaratan validasi.
Belum tentu. Kekuatan mekanis yang lebih besar tidak dengan sendirinya menetapkan suhu layanan yang diizinkan lebih tinggi. Paparan termal, perilaku paduan pada suhu tertentu, geometri komponen, dan jarak pelindung harus dievaluasi secara terpisah.
Temper memengaruhi kekerasan, kekuatan, dan kemampuan bentuk lembaran. Dua lembaran yang dibuat dari paduan aluminium yang sama tetapi dipasok dalam temper yang berbeda dapat berperilaku berbeda selama proses embossing, pembengkokan, dan penarikan dalam (deep drawing).
Ya. Proyek dapat dikembangkan sesuai dengan gambar, sampel, atau persyaratan aplikasi. Pembeli harus memberikan paduan dan temper yang diinginkan jika ditentukan, bersama dengan ketebalan, dimensi, persyaratan embossing, dan jumlah produksi yang diharapkan.
Keempat paduan tersebut mewakili prioritas yang berbeda, bukan sekadar perkembangan dari yang lebih rendah ke yang lebih unggul.
1050 adalah kandidat kuat ketika kemurnian tinggi dan kemampuan pembentukan yang sangat baik menjadi prioritas.
1100 memberikan keunggulan serupa sebagai lembaran aluminium murni komersial yang banyak digunakan.
3003 berguna ketika pelindung panas membutuhkan keseimbangan yang lebih baik antara kemampuan bentuk dan kekuatan mekanis.
5052 bergerak menuju kekuatan yang lebih tinggi dan daya tahan lingkungan yang menuntut.
Spesifikasi akhir harus menggabungkan paduan, temper, ketebalan, geometri embossing, dan desain komponen. Untuk proyek OEM, kirimkan gambar, sampel, lingkungan pengoperasian, dan jumlah Anda ke BSTFLEX agar konstruksi pelindung panas aluminium dapat dievaluasi sebagai komponen lengkap, bukan sebagai tingkatan lembaran secara terpisah.
