Rangkaian kabel otomotif semakin sering berbagi ruang terbatas dengan manifold knalpot, turbocharger, konverter katalitik, komponen EGR, transmisi, dan sistem bersuhu tinggi lainnya. Di area ini, selongsong abrasi atau pelindung kabel standar mungkin dapat melindungi dari keausan mekanis, tetapi hanya memberikan sedikit kendali terhadap paparan termal.
Sebuah selongsong pelindung panas rangkaian kabel otomotif menambahkan penghalang termal di sekitar rangkaian kabel sambil tetap menjaga fleksibilitas yang diperlukan untuk perutean dan perakitan kendaraan. Solusi yang tepat bergantung pada lebih dari sekadar angka suhu maksimum. Insinyur juga perlu mempertimbangkan bagaimana panas mencapai rangkaian kabel, jarak dari sumber panas, jarak bebas yang tersedia, diameter rangkaian kabel, geometri konektor, urutan pemasangan, dan kemampuan servis yang diperlukan.
BSTFLEX memproduksi berbagai bentuk perlindungan termal untuk kabel otomotif, mulai dari selongsong pelindung panas berlapis aluminium untuk pelindung panas radiasi hingga selongsong tekstil bersuhu tinggi dan pelindung panas yang dibentuk khusus untuk komponen.
Kabel listrik sering kali dirutekan melalui kompartemen mesin, transmisi, zona knalpot, dan area kolong bodi di mana suhu di sekitarnya bisa jauh lebih tinggi daripada suhu di bagian kendaraan lainnya.
Sumber panas terdekat yang umum meliputi:
Paparan termal yang berkepanjangan dapat mempercepat penuaan selubung kabel, saluran, pita, klip, konektor, dan komponen polimer lainnya. Oleh karena itu, suhu tinggi yang terlokalisasi dapat menjadi masalah keandalan rangkaian kabel bahkan ketika rangkaian kabel tidak bersentuhan secara fisik dengan sumber panas.
Tujuan dari pelindung panas rangkaian kabel adalah untuk mengurangi beban termal yang mencapai komponen-komponen ini sambil memungkinkan rangkaian kabel mengikuti perutean yang diinginkan.
Sebelum memilih selongsong, tentukan bagaimana panas mencapai rangkaian kabel. Mekanisme perpindahan panas yang berbeda mungkin memerlukan konstruksi pelindung yang berbeda pula.
Panas radiasi merambat dari permukaan panas menuju rangkaian kabel tanpa kontak fisik langsung. Manifold knalpot, turbocharger, dan konverter katalitik adalah sumber panas radiasi otomotif yang umum.
Permukaan luar yang reflektif sangat berguna dalam kondisi ini. Inilah sebabnya mengapa konstruksi aluminium foil dan tekstil berlapis aluminium banyak digunakan untuk kabel otomotif yang dirutekan di dekat komponen knalpot.
Rangkaian kabel mungkin terletak di dalam kompartemen mesin yang umumnya panas meskipun tidak ada satu pun sumber panas yang menghadap langsung ke arahnya. Dalam situasi ini, ketebalan isolasi, konstruksi tekstil, dan kemampuan suhu dari semua lapisan menjadi semakin penting.
Jika selongsong atau rangkaian kabel menyentuh komponen panas, panas dapat berpindah melalui konduksi. Permukaan reflektif yang tipis saja tidak boleh dianggap sebagai pengganti isolasi yang memadai, jarak bebas udara, atau perutean yang lebih baik.
Untuk alasan ini, memilih sistem perlindungan termal rangkaian kabel harus dimulai dengan lingkungan termal yang sebenarnya, bukan sekadar memilih produk berdasarkan penampilannya saja.
Tidak ada satu konstruksi selongsong pun yang ideal untuk setiap lokasi otomotif. Bahan-bahan berikut menangani berbagai kombinasi panas radiasi, suhu ambien, fleksibilitas, abrasi, dan persyaratan pemasangan.
Selongsong fiberglass berlapis aluminium menggabungkan permukaan luar aluminium reflektif dengan lapisan pendukung berbasis fiberglass. Ini adalah salah satu konstruksi yang paling berguna di mana panas radiasi dari komponen knalpot menjadi masalah utama.
Aplikasi umum meliputi:
Desain yang berbeda dapat menggunakan aluminium foil, film aluminisasi, atau kain aluminisasi bersama dengan struktur serat kaca yang dikepang, ditenun, atau dijahit.
Lihat BSTFLEX Selongsong Pelindung Panas Aluminisasi rangkaian untuk selongsong reflektif yang dirancang untuk harnes kabel otomotif, kabel, selang, dan saluran fluida.

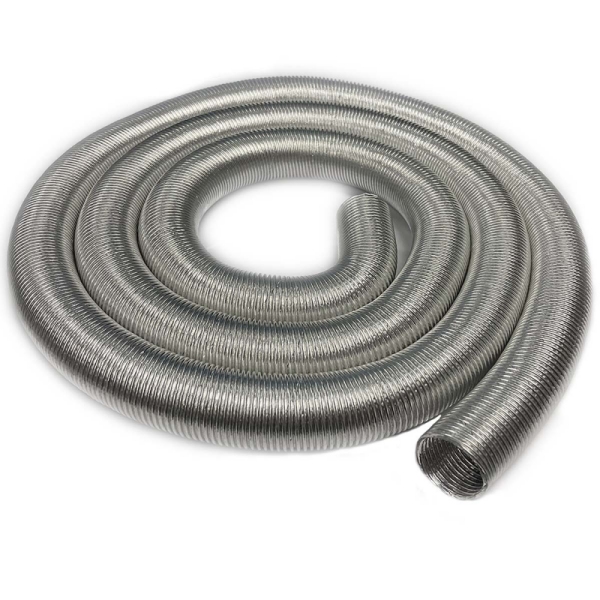

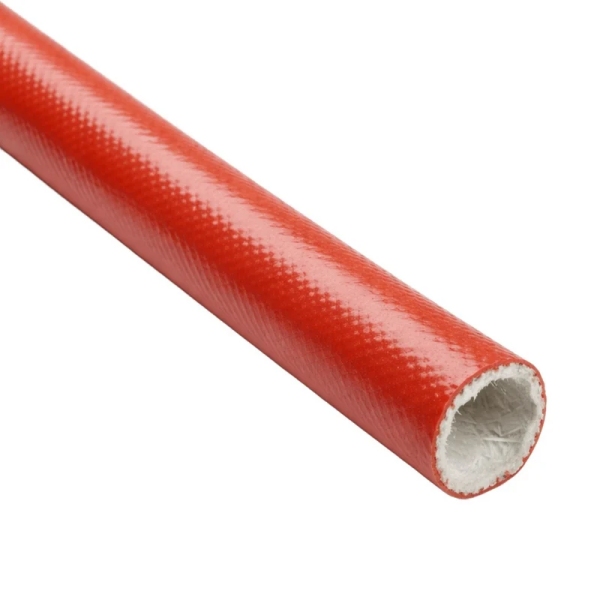

Konstruksi serat kaca berlapis silikon berguna jika selongsong pelindung harus menggabungkan kemampuan suhu tinggi dengan fleksibilitas dan ketahanan terhadap lingkungan industri atau otomotif yang umum.
Dibandingkan dengan permukaan reflektif aluminium yang cerah, jenis selongsong ini umumnya dipilih untuk kebutuhan termal yang berbeda. Ini mungkin tepat jika harnes memerlukan penghalang tekstil yang tahan lama dan aplikasinya melibatkan suhu lingkungan yang tinggi atau paparan lokal daripada terutama pantulan panas radiasi yang intens.
Serat basalt dapat digunakan dalam selongsong suhu tinggi yang fleksibel di mana konstruksi tekstil serat mineral lebih disukai. Ini memberikan alternatif untuk serat kaca konvensional untuk aplikasi perlindungan kabel dan kawat tertentu.
Pemilihan harus didasarkan pada suhu operasi aktual, persyaratan mekanis, konstruksi selongsong, dan paparan lingkungan, bukan hanya jenis seratnya saja.
Selongsong berbasis silika dipertimbangkan ketika aplikasi memerlukan bahan tekstil bersuhu lebih tinggi daripada konstruksi serat kaca konvensional.
Produk-produk ini dapat berguna untuk sistem kabel dan kawat di dekat peralatan yang sangat panas atau komponen terkait knalpot, meskipun perutean, ketahanan abrasi, dan geometri pemasangan tetap perlu dievaluasi.
Ketika satu lapisan reflektif atau tekstil tidak dapat memberikan kontrol termal yang cukup, selongsong multi-lapisan dapat menggabungkan beberapa fungsi. Desain tipikal dapat menggunakan bagian luar reflektif bersama dengan lapisan isolasi perantara dan lapisan dalam tekstil.
Pemilihan lapisan harus didorong oleh pengurangan suhu yang diperlukan, ketebalan dinding yang tersedia, dan ruang pemasangan.
Bahan hanyalah salah satu bagian dari spesifikasi. Konstruksi fisik selongsong dapat menentukan apakah praktis untuk dipasang pada lini perakitan kendaraan atau pada harnes yang sudah ada.
| Desain Selongsong | Aplikasi Tipikal | Pertimbangan Pemasangan |
|---|---|---|
| Selongsong Tubular Slide-On | Rakitan harnes baru sebelum konektor dipasang | Harnes harus melewati selongsong |
| Selongsong Wrap-Around | Harnes dan rakitan yang sudah ada dengan konektor terpasang | Dapat dipasang di sekeliling harnes |
| Selongsong Hook-and-Loop | Perlindungan harnes yang dapat diservis atau dipasang kembali | Biasanya dapat dibuka dan ditutup kembali |
| Selongsong Snap-Closure | Pemasangan OEM atau servis yang dapat diulang | Menyediakan titik penutupan mekanis yang ditentukan |
| Selongsong Self-Closing | Pemasangan cepat di atas bundel kabel | Terbuka untuk penyisipan harnes dan menutup di sekeliling bundel |
| Pelindung Panas Berbentuk Kustom | Cabang, konektor, dan geometri harness yang tidak beraturan | Dirancang mengikuti bentuk komponen |
Selongsong slide-on sering kali menjadi solusi paling sederhana ketika perlindungan termal dapat disertakan selama produksi harness. Selongsong ini memberikan cakupan melingkar yang kontinu dan menghindari perangkat penutup tambahan.
Namun, harness otomotif yang sudah jadi sering kali memiliki konektor, terminal, klip pemasangan, atau cabang yang jauh lebih besar daripada bundel kabel utama. Dalam kasus ini, memasukkan selongsong berbentuk tabung ke atas rakitan mungkin tidak praktis.

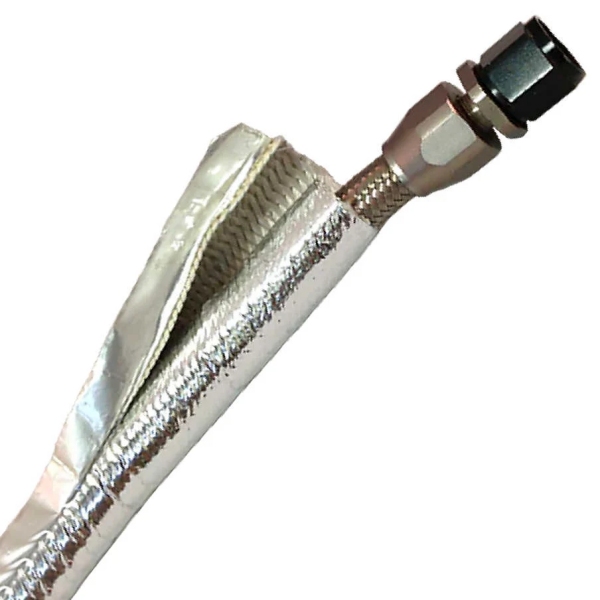

Konstruksi wrap-around memungkinkan selongsong pelindung panas harness kabel dipasang setelah perakitan harness. Bergantung pada persyaratan servis dan OEM, penutupan dapat disediakan oleh pengencang hook-and-loop, kancing tekan, struktur tekstil yang tumpang tindih, atau metode mekanis lainnya.
Manifold knalpot menciptakan salah satu tantangan panas radiasi yang paling umum di ruang mesin. Kabel dapat lewat di dekatnya karena lokasi sensor, batasan pengemasan, atau perutean yang diperlukan untuk mencapai komponen listrik yang terpasang di mesin.
Untuk aplikasi ini, insinyur harus mengevaluasi:
Konstruksi aluminisasi reflektif dapat secara substansial mengurangi panas radiasi yang mencapai harness ketika selongsong diorientasikan dengan benar ke arah sumber panas dan jarak yang tepat dipertahankan.
Pemasangan turbocharger menggabungkan panas lokal yang tinggi dengan ruang pengemasan yang terbatas. Kabel mungkin melayani komponen kontrol boost, sensor knalpot, aktuator, atau sistem mesin di dekatnya saat melewati dekat rumah turbin dan pipa knalpot.
Aplikasi ini sering kali memerlukan kombinasi refleksi panas radiasi, isolasi termal, dan posisi selongsong yang aman. Selongsong yang bergeser dari bagian yang dilindungi selama pengoperasian kendaraan mungkin tidak memberikan cakupan yang dimaksudkan.
Untuk geometri terbatas, sistem manajemen termal dapat menggabungkan selongsong harness kabel dengan pelindung panas turbo atau knalpot terpisah daripada mengandalkan satu komponen perlindungan saja.
Harness transmisi adalah aplikasi penting lainnya untuk selongsong pelindung termal otomotif. Harness dapat dirutekan di dekat rumah transmisi, sistem knalpot, atau komponen panas lainnya sambil tetap memerlukan posisi yang terkontrol dan kinerja listrik yang andal.
Selongsong harness kabel transmisi dapat diproduksi sebagai bagian berbentuk tabung sederhana atau dikembangkan sebagai rakitan khusus komponen dengan potongan, fitur penempatan, pengencang, atau ujung yang diperkuat.
Untuk proyek OEM bervolume lebih tinggi, pengulangan dimensi dan metode perakitan menjadi sama pentingnya dengan bahan selongsong mentah. Komponen pelindung harus pas dengan harness secara konsisten dan tetap berada di posisi yang dimaksudkan selama pengoperasian kendaraan.
Sensor suhu gas buang, sensor oksigen, sensor tekanan, dan komponen mesin atau pasca-perawatan lainnya sering kali memerlukan kabel untuk melewati area yang menuntut secara termal.
Sebuah pelindung panas kabel otomotif yang ringkas dapat melindungi bagian kabel sambil tetap memungkinkan perutean di sekitar konektor, klip, dan braket.
Poin spesifikasi penting meliputi:
Selongsong silinder berfungsi dengan baik jika geometri rangkaian kabel cukup seragam. Selongsong menjadi kurang efektif atau sulit dipasang jika komponen yang dilindungi memiliki cabang besar, konektor cetakan, klip, atau transisi tiga dimensi yang kompleks.

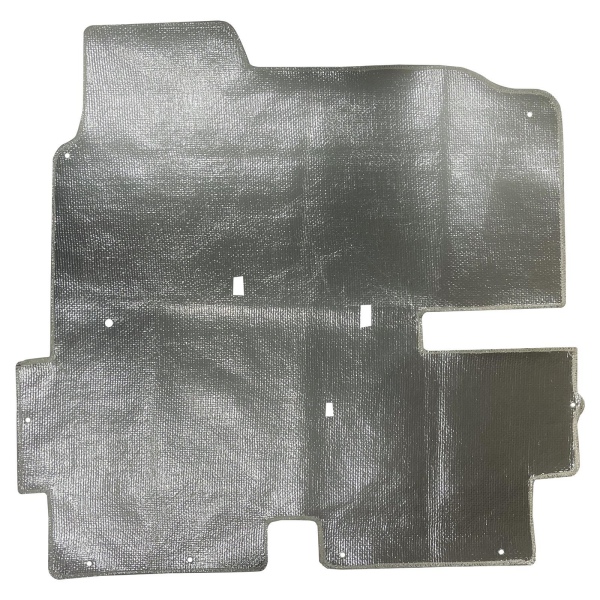

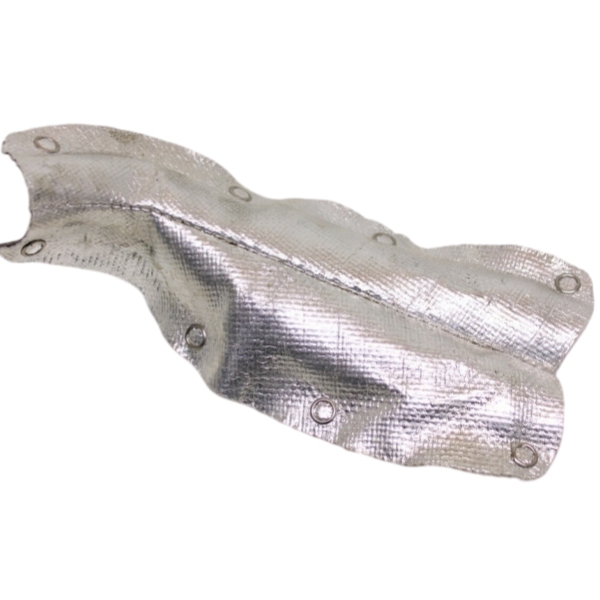

Dalam aplikasi ini, pelindung panas tekstil berbentuk khusus dapat dipotong, dijahit, dan dibentuk di sekeliling rakitan yang sebenarnya.
BSTFLEX juga memproduksi Pelindung Panas Otomotif Fiberglass Aluminized Berbentuk Khusus untuk komponen otomotif yang tidak dapat dilindungi secara memadai oleh selongsong lurus konvensional.
SAE J2302 adalah metode pengujian yang digunakan untuk mengevaluasi efektivitas termal isolasi selongsong, pipa, dan pita terhadap panas radiasi. Metode ini membandingkan suhu permukaan bodi uji standar dengan dan tanpa bahan pelindung di bawah kondisi sumber panas yang ditentukan.
Perbedaan ini penting karena kemampuan suhu nominal suatu bahan dan kemampuannya untuk mengurangi panas radiasi yang mencapai rangkaian kabel bukanlah properti yang sama.
Untuk proyek OEM di mana SAE J2302 atau pengujian termal khusus pelanggan lainnya diperlukan, konstruksi selongsong yang relevan harus dievaluasi di bawah kondisi pengujian yang ditentukan. Pemasok tidak boleh berasumsi bahwa peringkat suhu bahan umum secara otomatis menunjukkan kepatuhan terhadap persyaratan termal khusus kendaraan.
RFQ yang berguna berisi lebih banyak informasi daripada diameter selongsong yang diperlukan. Data teknis berikut memungkinkan sistem perlindungan termal dievaluasi dengan lebih akurat.
Berikan diameter luar atau rentang dimensi rangkaian kabel, panjang yang dilindungi, dan konektor, terminal, titik cabang, atau klip yang lebih besar.
Identifikasi apakah rangkaian kabel berada di dekat manifold knalpot, turbocharger, catalytic converter, pipa EGR, transmisi, atau sumber panas lainnya.
Berikan suhu sumber panas yang diketahui, suhu sekitar, dan suhu maksimum rangkaian kabel yang diperlukan jika tersedia.
Tentukan jarak minimum antara sumber panas dan rangkaian kabel yang dilindungi. Jarak bebas bisa menjadi faktor penting dalam kinerja pelindung panas radiasi.
Nyatakan apakah selongsong dapat dipasang sebelum konektor dipasang atau harus dipasang di sekeliling rangkaian kabel yang sudah jadi.
Selongsong harus mengakomodasi rute dan radius tekukan rangkaian kabel tanpa menimbulkan kekakuan yang tidak perlu atau masalah perakitan.
Identifikasi persyaratan untuk ketahanan abrasi, getaran, daya tahan tepi, retensi pengencang, atau perlindungan fisik tambahan.
Tunjukkan potensi kontak dengan cairan mesin, kontaminasi jalan, air, atau kondisi lingkungan lain yang relevan dengan pemasangan kendaraan.
Sertakan spesifikasi pelanggan yang berlaku, metode pengujian termal, persyaratan bahan, dan persyaratan dokumentasi di awal proyek.
Komponen perlindungan termal otomotif sering kali memerlukan lebih banyak kustomisasi daripada selongsong industri standar. Rangkaian kabel mungkin memiliki posisi pemasangan yang ditentukan, jarak bebas terbatas, beberapa titik cabang, atau proses pemasangan tetap di jalur perakitan.
BSTFLEX dapat memproduksi komponen perlindungan termal dari gambar pelanggan, dimensi, atau sampel fisik. Tergantung pada desainnya, kustomisasi dapat mencakup:
Tidak ada selongsong universal yang harus ditentukan untuk setiap harness otomotif. Mulailah dengan masalah termal yang dominan.
Jika panas radiasi yang intens berasal dari komponen knalpot di dekatnya, konstruksi reflektif berlapis aluminium sering kali menjadi teknologi pertama yang dievaluasi.
Jika harness terpapar suhu lingkungan yang umumnya tinggi atau memerlukan penghalang tekstil yang tahan lama, fiberglass, fiberglass berlapis silikon, basal, silika, atau konstruksi multi-lapis mungkin lebih tepat.
Jika harness sudah dirakit, selongsong tipe bungkus, kait dan loop, kancing tekan, atau menutup sendiri dapat menghindari pelepasan komponen listrik.
Jika geometri mencakup konektor besar, cabang, atau bagian yang tidak beraturan, pelindung panas berbentuk khusus dapat memberikan cakupan yang lebih baik daripada selongsong tubular konvensional.
Konstruksi akhir harus selalu disesuaikan dengan sumber panas yang sebenarnya, pengurangan suhu yang diperlukan, geometri pemasangan, dan persyaratan validasi OEM.
BSTFLEX memproduksi produk perlindungan panas untuk kabel otomotif, selang, kabel, saluran fluida, dan komponen yang berdekatan dengan knalpot. Teknologi yang tersedia meliputi selongsong reflektif berlapis aluminium, perlindungan termal berbasis fiberglass, selongsong tekstil suhu tinggi, konstruksi bungkus yang dapat dilepas, dan pelindung panas otomotif berbentuk khusus.
Untuk proyek perlindungan termal wire harness OEM atau kustom, kirimkan dimensi harness, informasi sumber panas, foto pemasangan, gambar, dan spesifikasi yang diperlukan. Informasi ini memungkinkan konstruksi selongsong dan metode pemasangan dievaluasi sebelum pengambilan sampel.
Selongsong perlindungan panas wire harness adalah penghalang termal fleksibel yang dipasang di sekitar kabel otomotif untuk mengurangi paparan panas dari komponen terdekat seperti manifold knalpot, turbocharger, konverter katalitik, transmisi, dan sistem EGR.
Tidak ada satu bahan terbaik untuk setiap aplikasi. Fiberglass berlapis aluminium sangat berguna untuk pelindung panas radiasi, sementara fiberglass lainnya, fiberglass berlapis silikon, basal, silika, dan konstruksi multi-lapis dapat dipilih untuk kombinasi suhu, fleksibilitas, dan paparan lingkungan yang berbeda.
Ya. Desain bungkus, kait dan loop, penutup kancing tekan, dan menutup sendiri dapat dipasang di sekitar banyak harness yang sudah jadi tanpa harus memasukkan konektor besar melalui selongsong tubular.
Permukaan aluminium reflektif dapat mengurangi panas radiasi yang mencapai harness yang dilindungi, terutama ketika selongsong menghadap sumber panas dan jarak yang sesuai tetap terjaga. Kontak langsung dengan permukaan panas menciptakan kondisi perpindahan panas yang berbeda dan mungkin memerlukan isolasi tambahan atau perutean yang lebih baik.
SAE J2302 digunakan untuk mengevaluasi efektivitas termal selongsong, pipa, dan isolasi pita terhadap panas radiasi di bawah kondisi pengujian yang ditentukan. Ini tidak boleh disalahartikan dengan peringkat suhu material generik.
Ya. Diameter, panjang, struktur tekstil, permukaan reflektif, lapisan isolasi, sistem pengencang, potongan, jahitan, dan bentuk keseluruhan dapat disesuaikan menurut wire harness dan pemasangannya.
Informasi yang berguna mencakup dimensi harness, panjang yang dilindungi, geometri konektor dan cabang, jenis dan suhu sumber panas, jarak bebas, suhu harness yang diperlukan, metode pemasangan, jumlah yang diharapkan, dan spesifikasi OEM atau persyaratan validasi yang berlaku.
Untuk perlindungan wire harness otomotif reflektif, lihat BSTFLEX Selongsong Pelindung Panas Berlapis Aluminium atau kirimkan gambar dan persyaratan termal Anda untuk rekomendasi khusus.
