Pelindung panas intake aluminium tidak efektif hanya karena panel reflektif ditempatkan di suatu tempat di antara knalpot dan filter udara. Performanya bergantung pada apakah penghalang tersebut memblokir jalur radiasi yang relevan, mempertahankan jarak dari komponen panas, memungkinkan aliran udara yang diinginkan, dan tetap stabil setelah pergerakan dan getaran mesin.
Untuk proyek fabrikasi OEM dan kustom, spesifikasi material oleh karena itu harus dikembangkan bersama dengan geometri terpasang. Paduan, temper, dan ketebalan lembaran memang penting, begitu pula bentuk pelindung, arah flensa, titik pemasangan, akses servis, dan lokasi sensor suhu udara masuk.
BSTFLEX menyediakan material pelindung panas aluminium berembos yang dapat dipotong, dilipat, dan dibentuk menjadi penghalang ruang mesin kustom. Panduan ini berfokus pada perancangan dan pemesanan pelindung intake aluminium kaku alih-alih saluran fleksibel, peredam kejut kap mesin, atau alas termal berperekat.
Frasa pelindung panas intake dapat merujuk pada beberapa komponen yang berbeda. Sebelum memilih lembaran atau mengembangkan blanko, identifikasi bagian yang suhu atau paparan panasnya perlu dikendalikan.
Pelindung yang dirancang untuk melindungi filter terbuka dari manifold pembuangan di dekatnya berbeda dengan panel yang memisahkan kotak udara dari turbocharger. Yang pertama mungkin memerlukan cakupan garis pandang yang luas. Yang kedua mungkin memerlukan penghalang berbentuk kompak dengan jarak bebas dan titik pemasangan yang dikontrol secara cermat.
Nyatakan komponen yang dilindungi dan kondisi yang diizinkan dalam persyaratan proyek. “Mengurangi panas ruang mesin” terlalu umum untuk mendefinisikan suku cadang produksi.
Panas ruang mesin dapat mencapai sistem intake dari beberapa arah. Sumber yang umum meliputi manifold pembuangan, rumah turbin turbocharger, pipa turun, bagian konverter katalitik, persilangan pembuangan, atau perakitan panas lainnya yang diposisikan dekat dengan jalur intake.
Mulailah dengan tampilan rakitan yang menunjukkan sumber panas, komponen yang dilindungi, dan usulan pelindung. Dari posisi filter, pipa, atau kotak udara, periksa apakah ada bagian dari permukaan panas yang tetap terlihat langsung di sekitar panel.
Tinjauan garis pandang ini penting karena penghalang dapat menutupi bagian tengah sumber panas tetapi meninggalkan runner, flensa, atau outlet turbin dalam keadaan terbuka di bagian tepi. Meningkatkan ketebalan lembaran tidak memperbaiki cakupan yang tidak lengkap.
Gunakan prototipe pertama untuk mengonfirmasi:
Penghalang aluminium kaku biasanya paling berguna jika diberi jarak dari sumber panas. Kontak langsung menciptakan jalur konduktif dan mengubah peran lembaran dari penghalang radiasi terpisah menjadi lapisan kontak.
Tidak ada celah udara universal yang cocok untuk setiap ruang mesin. Jarak bebas yang diperlukan bergantung pada suhu sumber panas, ukuran panel, aliran udara, susunan pemasangan, pergerakan mesin, dan batas suhu komponen yang dilindungi.
Pada gambar, tentukan jarak bebas pengoperasian minimum alih-alih hanya celah pemasangan dingin. Tinjau:
Pelindung yang bebas dari turbocharger saat kendaraan diam mungkin akan menyentuhnya di bawah beban jika pergerakan belum dipertimbangkan.
Aluminium menarik untuk penghalang sisi intake karena ringan, mudah dibentuk, dan cocok untuk panel ruang mesin yang luas. Hasil akhirnya tetap bergantung pada paduan yang dipilih, temper, pengukur, kondisi permukaan, dan geometri suku cadang.

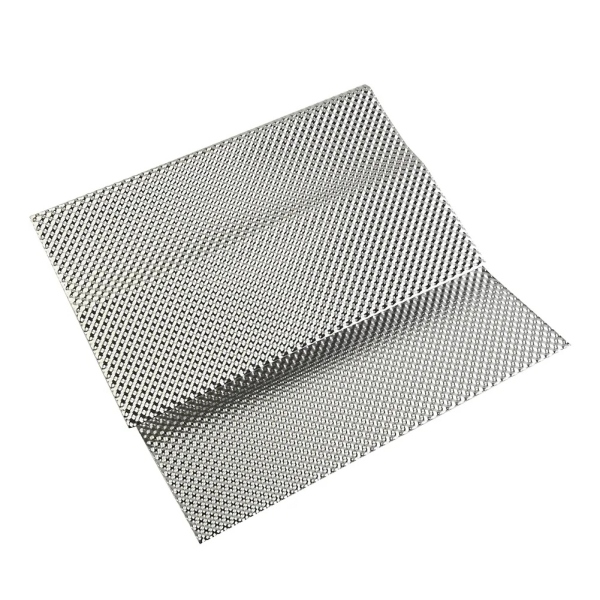

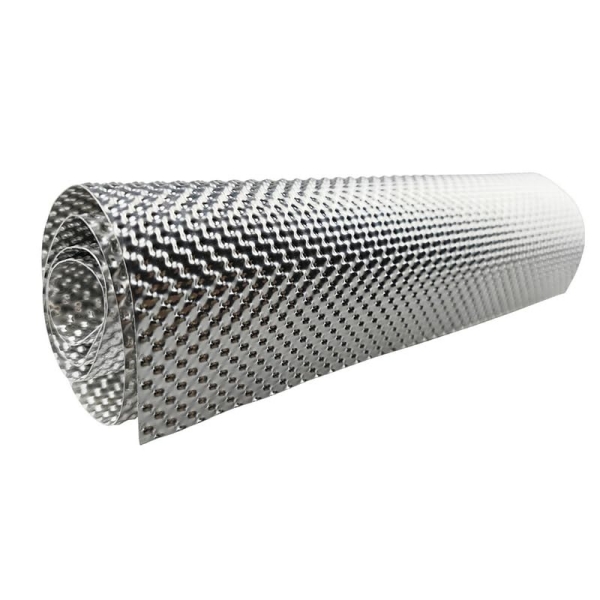

BSTFLEX memasok lembaran aluminium bertekstur timbul untuk dibentuk menjadi penghalang termal yang ringan. Profil bertekstur timbul ini meningkatkan stabilitas struktural dibandingkan dengan lembaran tipis yang sepenuhnya rata, membantu panel mempertahankan bentuk rancangannya setelah dipotong dan ditekuk.
Untuk pemilihan paduan, tinjau bahan pelindung panas aluminium 1050, 1100, 3003, dan 5052. Jangan menyetujui substitusi paduan hanya dari nomor tingkatannya saja; persyaratan temper dan pembentukan juga harus dipertimbangkan.
Pelindung asupan sering kali mencakup area besar yang tidak didukung, permukaan melengkung, atau tab pemasangan yang sempit. Lembaran tipis rata dapat melengkung selama penanganan dan mungkin memerlukan tonjolan, lipatan, atau braket tambahan untuk mencapai kekakuan yang diperlukan.
Permukaan bertekstur timbul memasukkan geometri tiga dimensi ke dalam material. Ini dapat membantu:
Embossing tidak menggantikan pemasangan atau ruang bebas yang benar. Hal ini juga tidak menetapkan batas suhu yang lebih tinggi untuk paduan dasar. Peran struktural dari pola ini dijelaskan lebih lanjut dalam alasan pelindung panas otomotif menggunakan logam ber-emboss.
Penghalang asupan harus mencegah paparan radiasi yang tidak diinginkan tanpa secara tidak sengaja menghalangi jalur udara yang dibutuhkan oleh asupan atau sistem pendingin kompartemen mesin.
Untuk pemasangan filter terbuka, tentukan dari mana filter tersebut menerima udara. Panel yang mengelilingi filter tetapi hanya membuatnya menghirup udara panas dari ruang mesin mungkin tidak akan mencapai hasil yang diinginkan. Penghalang yang dibentuk dapat memisahkan filter dari sisi panas ruang mesin sekaligus menyisakan jalur saluran masuk ke arah sumber udara yang lebih dingin.
Untuk airbox yang tertutup, tinjau apakah pelindung logam melindungi dinding kotak atau apakah airbox itu sendiri telah memberikan pemisahan yang diperlukan. Hindari menambahkan panel yang mengganggu saluran masuk, jalur pembuangan, klip pengencang, atau penggantian filter.
Pelindung panas asupan dan saluran asupan adalah komponen yang berbeda. Selang pemanas awal yang fleksibel, saluran PAP atau APK, dan jalur udara hangat termasuk dalam rangkaian selongsong pelindung panas dan saluran udara hangat, bukan pada spesifikasi bahan lembaran p56 yang kaku.
Pelat datar mungkin sudah cukup untuk pemeriksaan pas awal, tetapi penghalang produksi sering kali memerlukan tepi yang dibentuk. Flens dapat meningkatkan kekakuan lokal, memperluas cakupan, dan menciptakan permukaan pemasangan.
Fitur umum meliputi:
Setiap flensa mengubah lembaran datar. Tentukan tinggi flensa, arah, lokasi tekukan, dan jarak bebas akhir sebelum garis besar produksi dirilis.
Jangan memperpanjang penahan hingga membentuk wadah tertutup kecuali susunan tersebut telah dirancang dan divalidasi dengan sengaja. Pelindung yang lebih besar tidak otomatis menjadi pelindung yang lebih baik.
Sistem pemasangan memengaruhi daya tahan mekanis dan perilaku termal. Braket yang dipasang langsung ke komponen pembuangan panas dapat menghantarkan panas ke dalam pelindung, sementara penyangga yang dipasang di bodi atau sisi saluran masuk dapat menciptakan kondisi batas yang berbeda.
Tandai setiap titik pemasangan dan struktur pendukungnya pada gambar perakitan. Tinjau:
Jangan gunakan pengencang untuk menarik panel yang bentuknya kurang pas ke posisi semula. Bentuk keadaan bebas harus cukup mendekati geometri terpasang sehingga perakitan tidak memberikan tekanan yang tidak terkontrol pada tab.
Sistem asupan modern dapat mencakup sensor aliran massa udara, sensor suhu udara masuk, atau modul penginderaan gabungan. Pelindung dapat melindungi rumah dan konektor dari paparan radiasi, tetapi tidak boleh mengubah jalur aliran udara yang dimaksudkan atau membuat sensor menjadi tidak dapat diservis.
Ketika sensor suhu digunakan untuk mengevaluasi pelindung, identifikasi apakah pengujian mencatat:
Nilai-nilai ini menjawab pertanyaan yang berbeda. Suhu permukaan pelindung yang lebih rendah bukanlah bukti bahwa udara asupan telah berubah dengan jumlah yang sama.
Pelindung harus divalidasi terhadap persyaratan yang ditetapkan untuknya. Misalnya, pelindung mungkin perlu mengurangi paparan radiasi ke dinding kotak udara atau menjaga konektor kabel agar tetap berada di bawah suhu yang disepakati.
Klaim tentang keluaran mesin, kepadatan asupan, atau performa kendaraan memerlukan pengujian yang lebih luas pada sistem asupan dan mesin secara lengkap. Klaim tersebut tidak boleh disimpulkan hanya dari penggunaan lembaran aluminium reflektif saja.
Uji pengembangan yang berguna mencatat kondisi pemasangan dan pengoperasian dengan jelas:
| Item Uji | Informasi yang Dicatat |
|---|---|
| Kondisi pengoperasian | Kecepatan kendaraan atau aliran udara sel uji, beban mesin, durasi, dan kondisi sekitar |
| Sumber panas | Komponen dan lokasi pengukuran |
| Pelindung | Bahan, ketebalan, geometri, pemasangan, dan titik yang diukur |
| Komponen yang dilindungi | Lokasi permukaan atau konektor dan batas penerimaan |
| Data asupan | Lokasi sensor dan apakah nilai tersebut mewakili udara internal, permukaan komponen, atau udara di sekitar |
| Perbandingan | Pemasangan dan siklus pengoperasian yang sama dengan garis dasar yang disetujui |
Setelah garis besar terpasang ditetapkan, buat bentuk kosong yang rata. Sertakan bahan yang diperlukan untuk tekukan, lipatan tepi, tab pemasangan, dan operasi pemangkasan pascapembentukan apa pun.
BSTFLEX saat ini mencantumkan lembaran aluminium ber-emboss dalam format 300 × 500 mm, 500 × 500 mm, 500 × 700 mm, dan 1 m × 1 m, dengan ukuran khusus yang tersedia berdasarkan permintaan. Pilih lembaran yang dibeli berdasarkan hasil bentuk kosong yang dapat digunakan, bukan dari luas permukaannya saja.
Untuk pertimbangan detail bentuk kosong dan penyusunan (nesting), lihat ukuran lembaran pelindung panas aluminium untuk fabrikasi OEM.
Gambar pola datar harus mengidentifikasi:
Tinjau sudut pandang dari filter, pipa, atau kotak udara. Jika komponen panas masih terlihat di bagian tepi, sesuaikan garis luar atau tambahkan tekukan pengembali sebelum meningkatkan ketebalan material.
Ukur jarak bebas minimum pengoperasian selama pergerakan dan toleransi yang diharapkan. Ubah posisi panel atau sistem pemasangan alih-alih menerima kontak intermiten.
Tentukan saluran masuk udara dan periksa pelindung pada perakitan ruang mesin yang lengkap. Pertahankan area bukaan yang diperlukan dan hindari menghalangi saluran, klip, atau servis filter.
Tinjau geometri tab, lokasi tekukan, kondisi tepi, penahan, dan getaran. Beralih ke lembaran yang lebih tebal tanpa mengidentifikasi mekanisme kegagalan dapat memindahkan masalah alih-alih memperbaikinya.
Rekam lembaran kosong dan urutan pembentukan akhir, kemudian produksi ulang komponen dari lembaran baru. Sampel yang dikoreksi secara manual tidak menetapkan proses produksi yang dapat diulang.
Pelindung saluran masuk yang dibentuk adalah penghalang logam lokal yang ditempatkan di dekat sistem saluran masuk. Peredam panas kap mesin menutupi area bonet atau kap yang luas dan dapat menggabungkan fungsi termal dan akustik.
Produk-produk ini tidak boleh diperlakukan sebagai produk yang dapat saling menggantikan. Untuk persyaratan pelapis bawah kap atau peredam bonet, gunakan produk Hood Engine Bay Heat Shield yang terpisah. Untuk penghalang kaku antara saluran masuk dan sumber panas lokal, lembaran aluminium timbul p56 adalah titik awal material yang lebih relevan.

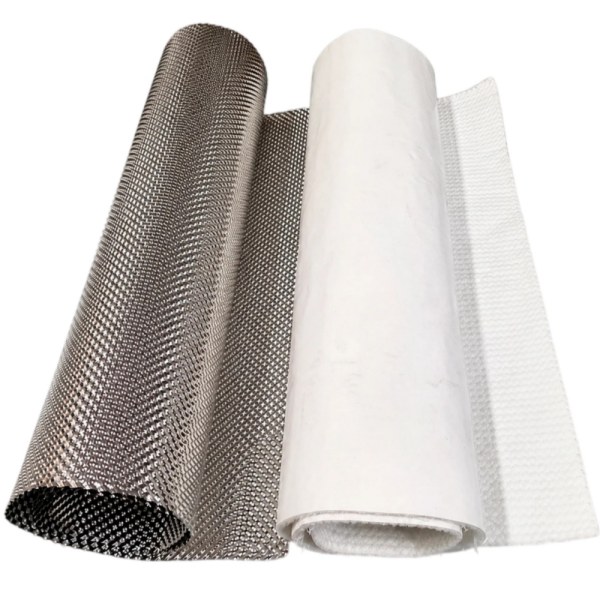

Lembaran kaku dipasang sebagai penghalang yang berdiri sendiri atau didukung braket. Material berlapis perekat direkatkan ke permukaan lain. Kedua konstruksi ini memiliki persyaratan pemasangan yang berbeda dan tidak boleh menggunakan satu spesifikasi umum yang sama.
Jika pelanggan memerlukan pelapis berperekat atau penghalang termal kupas-dan-tempel, tinjau rentang penghalang termal dan pelindung panas. Untuk penghalang celah udara yang dibentuk, tentukan lembaran aluminium, lembaran kosong, dan fitur pemasangannya.
| Kolom RFQ | Informasi yang Harus Disediakan |
|---|---|
| Komponen yang dilindungi | Filter, kotak udara, pipa saluran masuk, sensor, kabel, atau komponen lainnya |
| Sumber panas | Manifold bukaan, turbocharger, pipa turun, atau sumber lainnya |
| Model pemasangan | Gambar perakitan, model 3D, foto, atau sampel fisik |
| Material | Paduan dan temper aluminium yang diperlukan, atau permintaan untuk tinjauan pemasok |
| Ketebalan logam dasar | Ukuran dan toleransi yang ditentukan jika dikendalikan |
| Embossing | Referensi pola, orientasi, dan zona datar apa pun |
| Geometri pelindung | Garis luar akhir, flensa, tab, lubang, slot, dan detail tepi |
| Jarak bebas | Celah operasi dingin dan minimum dari komponen panas dan bergerak |
| Lingkup pasokan | Lembaran, lembaran potong, atau komponen yang dibentuk |
| Validasi | Komponen yang dilindungi, lokasi pengukuran, siklus kerja, dan kriteria penerimaan |
| Kuantitas | Kuantitas prototipe, ukuran batch, dan perkiraan kebutuhan tahunan |
Aluminium umumnya dipertimbangkan untuk penghalang intake berbentuk ringan karena dapat dipotong dan dibentuk menjadi panel ruang mesin. Paduan, temper, ketebalan, dan geometri yang tepat harus dipilih untuk pemasangan daripada hanya ditentukan sebagai aluminium.
Penghalang terpisah umumnya menghindari jalur konduktif langsung yang dibuat oleh kontak logam-ke-logam. Celah yang diperlukan harus ditetapkan dari sumber panas, gerakan, aliran udara, dan batas komponen yang dilindungi; tidak ada satu pun dimensi universal tunggal.
Tidak secara otomatis. Pelindung tersebut harus memblokir paparan sisi panas yang relevan sambil tetap mempertahankan saluran masuk udara, drainase, akses servis, dan aliran udara ruang mesin yang dimaksudkan. Penutup yang lengkap memerlukan desain pasokan udaranya sendiri.
Tidak. Ketebalan memengaruhi kekuatan dan pembentukan, tetapi cakupan, pemasangan, celah udara, dan geometri timbul juga mengontrol hasilnya. Ketebalan yang tidak perlu menambah berat tanpa memperbaiki penghalang radiasi yang tidak lengkap.
Ya. Lembaran aluminium timbul BSTFLEX dapat dipotong, dilipat, dan dibentuk untuk penghalang kustom. Berikan geometri akhir, persyaratan lembaran kosong, dan detail pemasangan agar lingkup pasokan dapat ditinjau dengan benar.
Pelindung tersebut dapat melindungi lebih dari satu komponen ketika geometri memblokir jalur panas yang relevan dan mempertahankan jarak bebas yang aman. Setiap komponen yang dilindungi tetap harus memiliki persyaratan penerimaannya sendiri.
BSTFLEX mendukung pasokan lembaran dan pengembangan pelindung panas kustom sesuai dengan gambar, sampel, dan persyaratan proyek. Nyatakan apakah pertanyaan tersebut untuk bahan mentah, lembaran potong, atau komponen jadi yang dibentuk.
BSTFLEX memasok lembaran penghalang termal aluminium timbul untuk proyek perlindungan panas radiasi ruang mesin, intake, kolong bodi, dan lainnya.
Kirimkan tata letak ruang mesin, komponen yang dilindungi, posisi sumber panas, bahan yang diperlukan, dimensi lembaran kosong atau jadi, dan kuantitas prototipe. Sertakan jarak bebas minimum yang tersedia dan identifikasi batasan sensor, saluran, atau akses servis apa pun.
Untuk lokasi pelindung yang lebih panas atau secara mekanis lebih menuntut, BSTFLEX juga dapat meninjau bahan pelindung panas baja tahan karat timbul atau bahan pelindung panas Inconel Alloy 625 sebagai opsi bahan terpisah.
Kirimkan gambar pelindung panas intake dan RFQ Anda ke BSTFLEX untuk tinjauan bahan, pembentukan, prototipe, dan produksi OEM.
