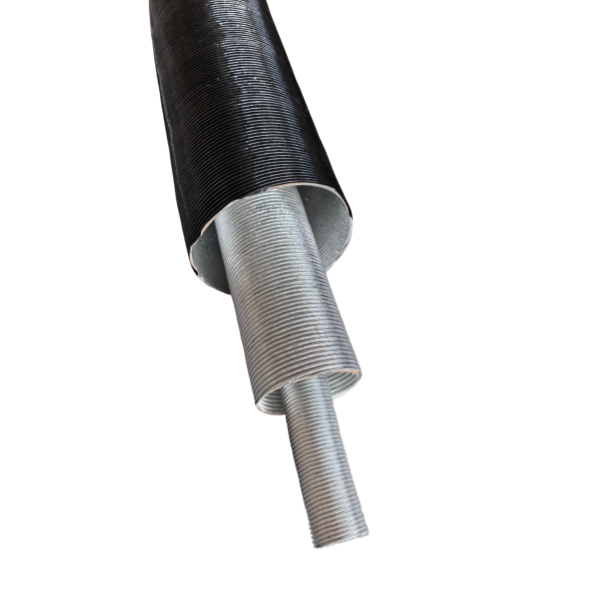

Selang saluran defroster otomotif mengalirkan udara panas, dingin, atau segar melalui sistem ventilasi di bawah dasbor menuju outlet penawar embun kaca depan dan ventilasi kabin. Saat kendaraan sedang direstorasi, dikonversi, atau dirakit, selang pengganti harus melakukan lebih dari sekadar muat di antara dua bukaan: selang tersebut harus mempertahankan jalur udara terbuka setelah dipasang dan tetap terhubung di ruang terbatas di belakang dasbor.
Pelanggan mungkin menyebut komponen tersebut sebagai selang defroster, selang saluran pemanas mobil, saluran pemanas bawah dasbor, selang ventilasi pemanas atau saluran HVAC otomotif fleksibel. Nama-namanya saling tumpang tindih, tetapi spesifikasi pembelian yang tepat tetap bergantung pada jalur udara, konektor penyambung, lingkungan, dan konstruksi dinding yang diperlukan.
Panduan ini berfokus pada distribusi udara kabin otomotif. Panduan ini tidak menggunakan istilah selang peningkat panas, pipa pembuangan pemanas mesin diesel, dan saluran defroster secara bergantian.
Di Mana Selang Saluran Defroster Dipasang pada Kendaraan?
Dalam sistem pemanas dan ventilasi udara paksa yang tipikal, udara bergerak melalui rumah pemanas atau HVAC dan diarahkan oleh pintu penutup dan jalur menuju kaca depan, penawar embun jendela samping, outlet ruang kaki, atau kisi-kisi kabin. Tergantung pada desainnya, saluran fleksibel menggabungkan dua bagian kaku atau menghubungkan rumah distribusi udara ke ventilasi.
Selang yang aus atau gepeng dapat memengaruhi penyaluran udara di tujuannya. Namun, pencairan embun kaca depan yang lemah juga dapat disebabkan oleh asupan yang tersumbat, pintu mode yang rusak, gangguan blower, atau hambatan HVAC lainnya. Periksa seluruh sistem sebelum mengatribusikan masalah pencairan embun ke material saluran.
Penggantian bawah dasbor
Pembeli biasanya membutuhkan selang yang sesuai dengan leher ventilasi yang ada, mengikuti rute aslinya, dan dapat dipasang tanpa melepas lebih banyak ornamen dari yang diperlukan. Geometri konektor dan panjang potongan akhir sangatlah krusial.
Ventilasi kabin OEM
Pembeli membutuhkan konstruksi saluran yang terdokumentasi, gambar yang disetujui, geometri bentukan yang konsisten, dan perakitan yang dapat diulang. Kepatuhan material dan inspeksi produksi menjadi bagian dari spesifikasi.
Selang Defroster Bukanlah Selang Peningkat Panas Mesin
Kedua produk ini terlihat serupa, terutama pada kendaraan tua. Sirkuit udaranya tidak sama. Selang peningkat panas karburator biasanya mengalirkan udara asupan yang lebih hangat dari area pelindung panas manifold pembuangan menuju pembersih udara. Saluran defroster mendistribusikan udara ventilasi di dalam kompartemen penumpang menuju jendela atau outlet kabin.
Perbedaan ini penting saat memilih dinding. BSTFLEX PAP Paper Aluminum Air Duct dijelaskan untuk ventilasi interior kendaraan, termasuk pasokan udara segar ke sistem pemanas dan pendingin udara. Pernyataan tersebut tidak boleh diartikan sebagai persetujuan untuk rute ruang mesin yang terbuka, layanan gas buang, atau instalasi luar ruangan.
Ketahui Permukaan Mana yang Menghadap Udara

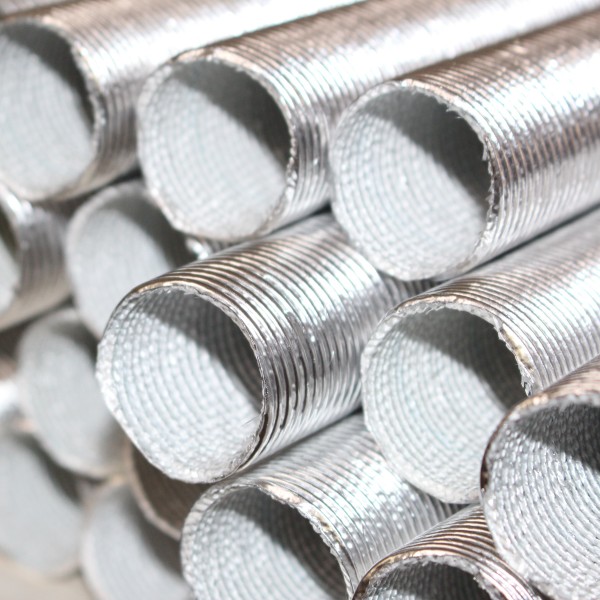

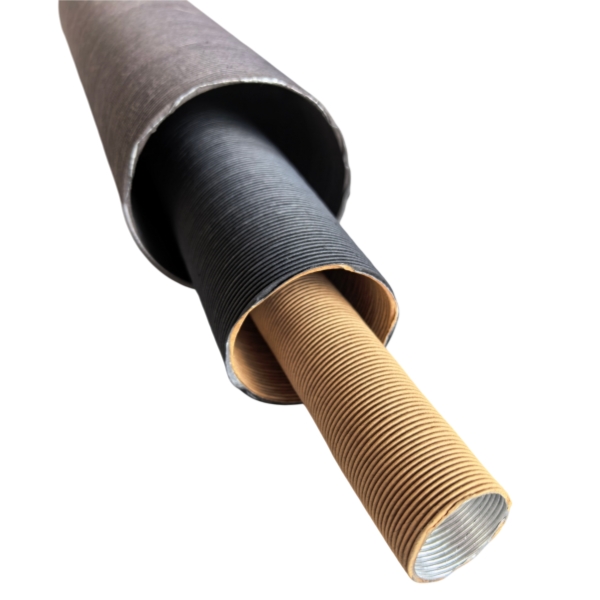

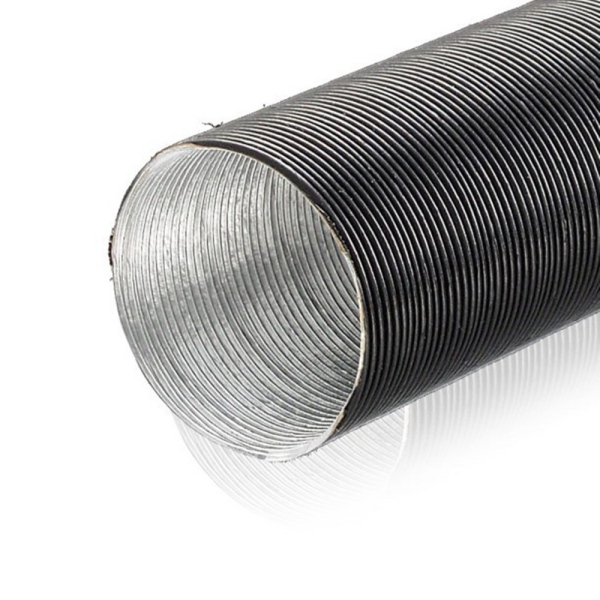

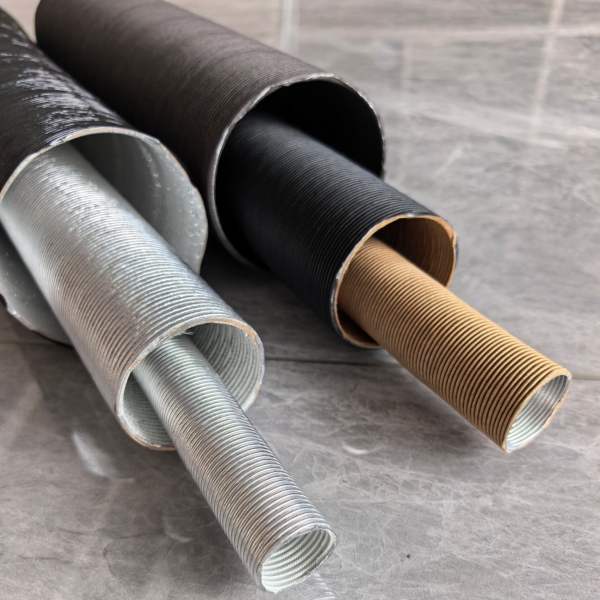

Dua produk BSTFLEX yang relevan memiliki urutan dinding yang berbeda. PAK Flexible Air Duct Hose memiliki kertas kraft di bagian dalam, foil aluminium di bagian tengah, dan film PVC hitam di bagian luar. Produk PAP memiliki kertas di kedua sisi lapisan aluminium. Oleh karena itu, permintaan untuk saluran hitam dapat mengindikasikan konstruksi yang berbeda, bukan sekadar warna yang berbeda.
| Konstruksi | Urutan lapisan, dalam ke luar | Apa yang harus dikonfirmasi oleh pembeli |
|---|---|---|
| PAK | Kertas kraft / foil aluminium / film PVC hitam | Apakah permukaan kertas interior dan film eksterior yang ditentukan sesuai dengan rakitan HVAC yang disetujui, termasuk suhu dan persyaratan material kabin apa pun. |
| PAP | Kertas / foil aluminium / kertas | Apakah rakitan asli memerlukan kertas di kedua sisi dan apakah instalasi yang dimaksudkan tetap berada dalam lingkup penggunaan interior yang terdokumentasi. |
| APK | Film aluminium / kertas / plastik | Apakah permukaan bagian dalam aluminium benar-benar diperlukan; jangan mengganti APK dengan PAK hanya karena hurufnya mirip. |
Yang sesuai APK Hot Air Ducting Pipe adalah konstruksi terpisah. Tidak ada alasan untuk mengganti satu urutan dinding dengan yang lain tanpa memeriksa pemasangan dan spesifikasi material pelanggan.
Ukur Leher Ventilasi Sebelum Memilih ID Selang
Saluran keluar defroster atau konektor HVAC sering kali memiliki keran luar tempat selang dipasang. Pengukuran luarnya mungkin menentukan diameter dalam selang yang diperlukan. Namun, jika menggunakan coupler atau pengaturan pemasangan yang berbeda, asumsi tersebut mungkin tidak berlaku. Catat cara selang terpasang sebelum memutuskan ukuran.
- Identifikasi kedua ujungnya. Ukur sambungan blower atau kotak distribusi serta ventilasi tujuan secara independen. Ukuran lehernya mungkin tidak identik.
- Catat jenis sambungan. Tunjukkan apakah saluran terpasang di atas keran, duduk di dalam ceruk, atau terhubung melalui adaptor.
- Periksa bagian oval dan meruncing. Catat dimensi utama dan minor serta geometri pemasangan apa pun yang tidak bulat.
- Ukur jalur perutean. Sertakan tikungan dan panjang yang diperlukan di kedua ujung untuk pemasangan yang aman; jarak garis lurus bisa menyesatkan.
- Periksa ruang bebas di sekitarnya. Konfirmasikan bahwa selang tidak akan terjepit oleh dasbor, braket kabel, kabel kontrol, atau tepi tajam di dekatnya.
Setelah memasang potongan uji, konfirmasikan bahwa bukaan internalnya tetap dapat diterima pada tikungan paling sempit. Jangan hanya mengandalkan ID selang nominal untuk membuktikan bahwa pemasangan akan menghasilkan aliran udara yang diperlukan.
Mengapa Hasil Pencarian Menampilkan Ukuran Inci dan Metrik
Pembeli kendaraan klasik dan aftermarket sering kali mencari berdasarkan dimensi inci, seperti selang defroster 1-1/2-inci, 2-inci, 2-1/4-inci, atau 2-1/2-inci. Pembeli lain menggunakan milimeter. Istilah-istilah ini berguna untuk mengidentifikasi konektor atau pengganti yang ada, tetapi bukan bagan ukuran universal untuk setiap kendaraan atau item stok BSTFLEX.
Untuk pertanyaan OEM, berikan diameter dalam aktual yang diperlukan dalam milimeter, toleransi, detail konektor, dan penetapan inci asli. Jika pemasok mengusulkan ekuivalen nominal, setujui sampel yang dipasang daripada hanya menerima konversi yang dibulatkan.
Kesesuaian di Bawah Dasbor Lebih dari Sekadar Diameter
| Masalah pemasangan | Apa yang harus diperiksa | Bukti penerimaan yang disarankan |
|---|---|---|
| Selang tertekuk di tikungan | Radius yang tersedia, perilaku dinding, dan lokasi braket kaku | Foto rute terpasang dan inspeksi bukaan pada tikungan paling sempit |
| Selang terlepas dari ventilasi | Panjang pemasangan, kondisi ujung, dan metode penahanan yang disetujui | Uji perakitan menggunakan fitting representatif produksi |
| Saluran keluar kaca depan sedikit menerima udara | Bentuk saluran, sambungan, dan sistem distribusi HVAC yang lebih luas | Perbandingan aliran udara atau kehilangan tekanan dalam kondisi pengoperasian yang disepakati |
| Selang bergesekan dengan komponen di sekitarnya | Posisi penyangga, gerakan, dan kontak pada rute terpasang | Penilaian izin dan pemeriksaan setelah uji ketahanan yang disepakati |
| Penggantian tiba dengan panjang yang salah | Kondisi pengukuran santai, diperpanjang, atau dikompresi | Gambar panjang potong yang disetujui dan kondisi kemasan |
Untuk selang pengganti, foto komponen lama memang membantu, tetapi bagian aslinya mungkin telah merenggang, terpotong, atau berubah bentuk selama bertahun-tahun digunakan. Jika memungkinkan, bandingkan dengan fiting pasangan kendaraan dan gambar rakitan yang telah disetujui.
Gunakan Persyaratan Bahan Khusus untuk Kabin
Interior kendaraan dapat menerapkan persyaratan keterbakaran, bau, emisi, penuaan panas, dan persyaratan lainnya. Standar yang tepat bergantung pada pasar dan posisi sebenarnya dari komponen tersebut. Jika persyaratan keterbakaran otomotif seperti FMVSS 302 berlaku, mintalah bukti relevan untuk konstruksi yang diusulkan; jangan berasumsi bahwa semua saluran berlapis aluminium-kertas atau berlapis PVC telah diuji atau disetujui.
Demikian pula, jangan mengimpor peringkat suhu dari selang pemanas lain, ataupun menganggap lapisan tengah aluminium sebagai bukti bahwa seluruh laminasi cocok untuk permukaan yang panas. Kertas, film, dan bahan perekat apa pun masing-masing harus dipertimbangkan dalam konteks dinding akhir dan pemasangannya.
Batas rekayasa: Saluran pencair es fleksibel adalah komponen pengarah udara. Komponen ini bukanlah selang bahan bakar, selang pendingin bertekanan, penutup saluran rem, atau saluran pembuangan pembakaran hanya karena bahan terkait muncul di tempat lain dalam katalog perlindungan termal.
Persetujuan Sampel untuk Selang Ventilasi Pemanas OEM
Untuk produksi berulang, mintalah sampel yang mewakili konstruksi dinding dan kondisi rakitan yang diusulkan. Catatan persetujuan yang praktis harus mencakup poin-poin berikut:
- Identitas bahan: PAK, PAP, atau konstruksi disetujui lainnya, dengan urutan lapisan dalam-ke-luar yang benar.
- Dimensi jadi: ID, selubung luar, panjang, dan toleransi dimensi yang disepakati.
- Kualitas ujung potongan: tidak ada bahan lepas, delaminasi, atau tonjolan tajam pada konektor yang tidak dapat diterima.
- Geometri terpasang: pembukaan yang memadai setelah diarahkan melalui dasbor dan tidak ada interferensi dengan komponen di sekitarnya.
- Integritas sambungan: metode penahanan yang disetujui memegang selang tanpa merusak dindingnya.
- Kinerja distribusi udara: hasil pengujian aliran atau penurunan tekanan yang diperlukan pada rakitan yang ditentukan.
- Bukti bahan kabin yang diperlukan: dokumentasi pengujian yang berlaku untuk konstruksi yang persis sama, bukan produk yang tidak berkaitan.
- Kondisi pasokan: potongan yang dikemas mempertahankan bentuk dan ujung yang dapat diterima saat dibuka dan dipasang.
Sepakati metode pengujian dan kriteria kelulusan sebelum evaluasi. Selang yang tampak rapi saja tidak membuktikan aliran udara, daya tahan, atau kepatuhan.
Dua Skenario Pembelian
Restorasi HVAC mobil klasik
Prioritasnya biasanya mereproduksi kesesuaian dan jalur selang defroster yang sudah rusak. Sediakan pengukuran konektor pasangan, foto di bawah dasbor, dan deskripsi dinding asli. Hindari mengklaim kesesuaian kendaraan universal kecuali hal tersebut telah ditetapkan.
Program OEM kendaraan atau peralatan
Prioritasnya adalah keterulangan. Tentukan kode konstruksi, kondisi pengukuran, jalur pemasangan, bukti bahan, metode pengepakan, dan persyaratan kontrol perubahan sebelum menyetujui pasokan produksi.
Yang Harus Dikirim Saat Meminta Penawaran
Informasi RFQ yang disarankan: aplikasi (defroster kaca depan, ventilasi kabin, atau outlet pemanas); diameter internal dan toleransi; gambar atau foto sambungan; panjang keseluruhan dan kondisi pengukuran; preferensi konstruksi PAK atau PAP; kisaran suhu pengoperasian; finishing yang diinginkan; persyaratan bahan kabin yang relevan; kuantitas tahunan; kuantitas sampel; dan metode pengepakan.
Jika saluran asli tidak tersedia, berikan gambar kedua leher konektor dan jalur yang tersedia. Jika konstruksi lapisan alternatif diusulkan, identifikasi sebagai substitusi untuk tinjauan teknik daripada pengganti langsung yang dijamin.
Produk BSTFLEX Terkait
Untuk saluran komposit berlapis kertas yang dilapisi plastik hitam, tinjau PAK Flexible Air Duct Hose. Untuk konstruksi kertas/aluminium/kertas yang ditujukan untuk ventilasi interior yang sesuai, tinjau PAP Paper Aluminum Air Duct. Bentuk saluran dan perlindungan termal lainnya tercantum di bawah Tabung Pelindung Panas Aluminisasi dan Saluran Udara Hangat.
Minta Selang Saluran Defroster Otomotif Kustom
BSTFLEX mendukung pertanyaan saluran berbasis sampel dan gambar untuk rakitan perutean udara otomotif. Kirimkan dimensi konektor, lokasi kabin yang dituju, konstruksi dinding yang diperlukan, dan jumlah pembelian. Bahan yang diusulkan dan spesifikasi produksi kemudian dapat ditinjau terhadap persyaratan persetujuan Anda.
FAQ: Selang Saluran Defroster dan Pemanas Otomotif
Apa itu selang saluran defroster?
Ini adalah saluran udara fleksibel yang mengalirkan ventilasi atau udara panas melalui sistem HVAC kendaraan menuju lubang demister kaca depan atau ventilasi kabin lainnya.
Apakah selang defroster mobil sama dengan selang penaik panas karburator?
Tidak. Selang defroster mendistribusikan udara kabin, biasanya di balik dasbor. Selang penaik panas karburator mengalirkan udara masuk yang telah dipanaskan sebelumnya dari area kompor panas mesin menuju pembersih udara pada mesin-mesin lama yang sesuai.
Apa perbedaan antara saluran PAK dan PAP?
Untuk produk BSTFLEX yang dirujuk, PAK memiliki kertas kraft di bagian dalam, aluminium di bagian tengah, dan lapisan luar film PVC hitam. PAP memiliki kertas di bagian dalam dan luar lapisan aluminium. Konstruksi tersebut tidak boleh digantikan tanpa tinjauan aplikasi.
Bagaimana cara memilih diameter saluran pemanas di bawah dasbor yang tepat?
Ukur geometri konektor pasangannya dan pastikan apakah selang terpasang di atas atau di dalam sambungan. Kemudian periksa sampel yang dipasang di sepanjang rute yang diusulkan, termasuk leher oval dan tikungan tajam.
Apakah semua saluran udara fleksibel disetujui untuk interior kendaraan?
Tidak. Persyaratan bahan dan kinerja bergantung pada kendaraan, pasar, dan pemasangan. Minta bukti yang berlaku untuk konstruksi saluran yang tepat, termasuk pengujian sifat mudah terbakar yang diperlukan.
