Sebuah selongsong pelindung panas berlaporkan aluminium yang terlalu kecil dapat sulit dipasang, menekan rakitan yang dilindungi, atau merusak lapisan reflektifnya. Selongsong yang terlalu besar dapat bergeser dari area terencana yang terpapar panas, mengganggu komponen di sekitarnya, dan menyulitkan proses perakitan OEM yang konsisten.
Oleh karena itu, penentuan ukuran yang tepat dimulai dari dimensi sebenarnya dari komponen yang telah selesai dirakit dan cara selongsong tersebut akan dipasang.
BSTFLEX memproduksi selongsong pelindung panas berlaporkan aluminium untuk harness kabel, kabel, selang, dan saluran cairan otomotif dalam konstruksi tubular, jahit, model gulung/bungkus, hook-and-loop, kancing tekan (snap-closure), dan penutup otomatis (self-closing).
Dimensi selongsong pelindung panas dapat dijelaskan dalam beberapa cara berbeda tergantung pada konstruksinya.
Istilah dimensi yang umum meliputi:
Dimensi-dimensi ini tidak dapat saling dipertukarkan.
Selongsong anyam tubular, selongsong tubular jahit, dan pelindung panas model gulung semuanya dapat dijelaskan pas untuk diameter selang yang sama, meskipun diproduksi dari dimensi awal yang sangat berbeda.
Untuk sebagian besar aplikasi harness kabel dan selang, penentuan ukuran dimulai dari diameter luar komponen yang dilindungi.
Jangan hanya menggunakan:
Spesifikasi ini menjelaskan aspek lain dari komponen dan tidak selalu menunjukkan diameter luar sebenarnya yang harus muat di dalam selongsong.
Ukur rakitan yang telah selesai pada bagian yang persis akan dipasangi pelindung termal.
Selang mungkin dijual berdasarkan lubang dalamnya, tetapi selongsong pelindung dipasang di sekeliling bagian luar selang.
Diameter luar selang jadi mencakup:
Oleh karena itu, dua selang dengan diameter dalam nominal yang sama mungkin memerlukan ukuran selongsong panas yang berbeda.
Untuk proyek OEM, berikan diameter luar selang aktual dan toleransinya dari gambar teknik selang jika memungkinkan.
Sebuah rangkaian kabel tidak selalu berupa bundel yang benar-benar melingkar.
Rangkaian kabel tersebut mungkin berisi:
Ukur beberapa titik di sepanjang bagian yang dilindungi dan catat dimensi bundel normal maupun maksimum.
Jika bundel tersebut berbentuk sangat oval dan bukan melingkar, pengukuran lebar dan ketebalan bisa lebih berguna daripada satu perkiraan diameter tunggal.
Untuk selongsong panas selip, komponen terbesar yang harus secara fisik melewati selongsong tersebut dapat menentukan ukuran yang diperlukan.
Ini mungkin bukan selang atau kabel itu sendiri.
Dimensi pengendali bisa berupa:
Ukur komponen-komponen ini sebelum memilih selongsong tabung.
Pertimbangkan rangkaian kabel dengan bundel kabel yang relatif padat tetapi konektor yang secara signifikan lebih lebar dari badan rangkaian kabel.
Jika selongsong tabung dipilih hanya dari diameter rangkaian kabel, konektor mungkin tidak dapat melewati selongsong tersebut.
Kemungkinan solusinya meliputi:
Solusi yang paling tepat bergantung pada urutan perakitan OEM dan pas aqir yang diperlukan.

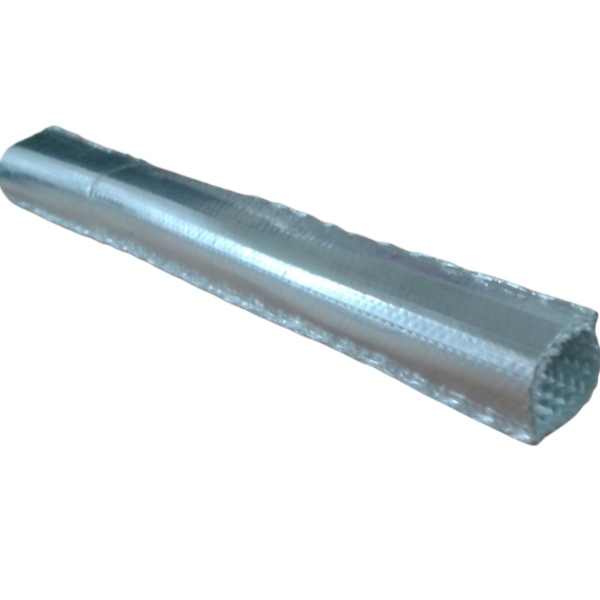

Selongsong panas berbentuk tabung memerlukan ruang bebas yang cukup untuk dipasang di atas komponen yang dilindungi.
Namun, tidak ada persentase universal yang harus secara otomatis ditambahkan ke setiap komponen OD.
Tunjangan yang diperlukan bergantung pada:
Selongsong jahit yang dikonstruksi secara kaku mungkin memerlukan kelonggaran dimensi yang berbeda dari selongsong jalinan yang dapat diperluas.
Untuk aplikasi produksi yang krusial, pilih ukuran nominal dari tabel dimensi produk aktual dan konfirmasikan kesesuaiannya dengan sampel representatif produksi.
Pas yang ketat mungkin tampak diinginkan, tetapi lengan baju yang terlalu ketat dapat menimbulkan beberapa masalah.
Ini dapat:
Selongsong harus pas dengan aman sekaligus tetap memungkinkan pemasangan yang praktis.
Ukuran yang terlalu besar juga dapat menimbulkan masalah.
Selongsong yang terlalu longgar dapat:
Oleh karena itu, penentuan ukuran harus menyeimbangkan kelonggaran pemasangan dengan kontrol posisi.
Saat mengukur rangkaian kabel otomotif, catat:
| Pengukuran | Mengapa Hal Ini Penting |
|---|---|
| Diameter luar bundel normal | Menentukan ukuran selongsong dasar |
| Diameter luar bundel maksimum | Memperhitungkan bagian yang diberi selotip atau diperkuat |
| Dimensi konektor | Menentukan apakah pemasangan geser memungkinkan |
| Dimensi titik cabang | Mengidentifikasi bagian yang tidak beraturan |
| Panjang yang dilindungi | Menentukan panjang selongsong jadi |
| Radius tikungan | Membantu menilai fleksibilitas selongsong |
| Posisi klip dan braket | Mencegah interferensi dengan perangkat keras pemasangan |
Untuk gambaran lengkap tentang perlindungan wiring harness, lihat Selongsong Pelindung Panas Wiring Harness Otomotif: Bahan, Desain, dan Aplikasi.
Untuk rakitan selang, ukur lebih dari sekadar bodi selang yang fleksibel.
Catat:
Jika selongsong harus melewati fiting, fiting tersebut dapat menentukan diameter pemasangan minimum meskipun selongsong akhir dimaksudkan agar pas pada bodi selang yang jauh lebih kecil.
Saluran bahan bakar dan rem dapat menggunakan selang fleksibel, tabung kaku, atau kombinasi keduanya.
Untuk tabung kaku, diameter luarnya biasanya relatif konsisten. Untuk rakitan selang yang lengkap, fiting dan ferrule bisa jauh lebih besar daripada saluran utama.
Tentukan apakah selongsong akan:
Untuk aplikasi saluran bahan bakar dan rem, lihat BSTFLEXSelongsong Pelindung Panas Aluminium Saluran Bahan Bakar dan Rem.
Selang pendingin dan pemanas dapat memiliki diameter luar yang relatif besar dan tikungan cetakan yang kompleks.
Ukur selang di seluruh zona yang dilindungi alih-alih berasumsi satu diameter nominal berlaku untuk seluruh bagian.
Perhatikan baik-baik pada:
Selongsong yang pas pada bagian lurus mungkin menjadi terlalu ketat di sekitar tikungan cetakan.
Saluran oli dan cairan transmisi sering kali menggabungkan tabung logam kaku, selang fleksibel, dan fitting yang dikeriting.
Setiap bagian mungkin memerlukan strategi selongsong yang berbeda.
Selongsong berbentuk tabung mungkin cocok untuk bagian fleksibel yang lurus, sementara konstruksi bungkus mungkin lebih mudah jika saluran sudah terpasang atau berisi fitting tetap yang besar.
Selang hidrolik memerlukan perhatian khusus pada dimensi fitting dan pergerakan selang.
Selongsong pelindung tidak boleh:
Ukur selang pada geometri kerja maksimumnya jika relevan, bukan hanya saat rakitan terbentang lurus di atas meja.
Selongsong geser harus disesuaikan ukurannya berdasarkan komponen yang telah selesai maupun jalur pemasangannya.
Gunakan proses berikut:
Untuk komponen produksi, prototipe harus merepresentasikan dimensi komponen maksimum yang diharapkan, bukan hanya ukuran nominalnya.
Selongsong pembungkus (wrap-around sleeve) ditentukan secara berbeda karena tidak perlu digeser melewati komponen.
Lebar material terbuka harus menutupi keliling luar selang atau harnes dan menyediakan tumpang tindih yang cukup untuk penutupnya.
Untuk komponen yang bentuknya kira-kira melingkar, keliling dasarnya dapat diperkirakan sebagai:
Keliling = π × Diameter Luar
Lebar terbuka akhir juga harus memperhitungkan:
Oleh karena itu, keliling teoretis saja tidak boleh digunakan sebagai lebar manufaktur.
Untuk selongsong pembungkus kustom, kirimkan OD komponen aktual dan jenis penutup yang diperlukan ke BSTFLEX sehingga lebar akhir dan tumpang tindihnya dapat dikembangkan sesuai konstruksinya.

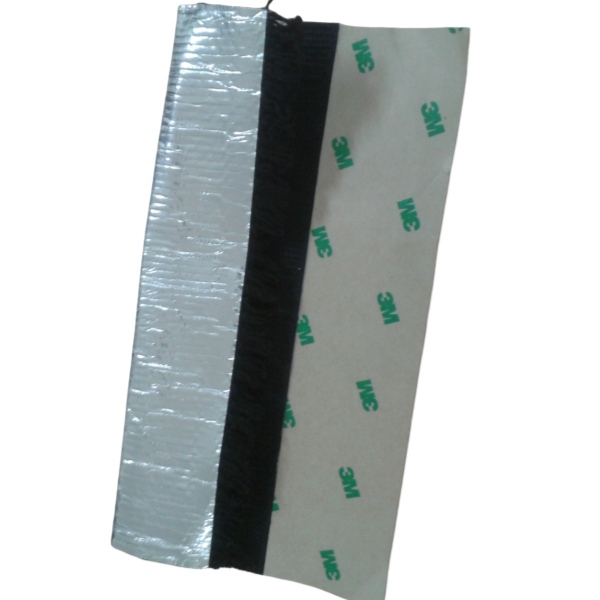

Selongsong perekat membungkus komponen dan menutup di sepanjang jahitan longitudinal.
Dimensi penting meliputi:
Sedikit kemampuan penyesuaian penutup mungkin berguna, tetapi produk tidak boleh mengandalkan rentang tumpang tindih yang berlebihan untuk mengompensasi ukuran yang salah.
BSTFLEX menawarkan Selongsong Pelindung Panas Aluminisasi dengan Penutup Kait-dan-Lingkaran untuk selang, kabel, dan rangkaian kabel yang sudah jadi.
Selongsong panas penutup kancing memerlukan lebar bahan yang cukup untuk mengelilingi komponen sekaligus memungkinkan kancing sejajar secara konsisten.
Spesifikasi harus mencakup:
Tidak seperti penutup yang dapat disesuaikan tanpa batas, kancing jepret tetap menciptakan posisi yang pasti. Oleh karena itu, kontrol dimensi yang akurat sangat penting.
Lihat BSTFLEX Heat Reflective Sleeve with Snap Closure.

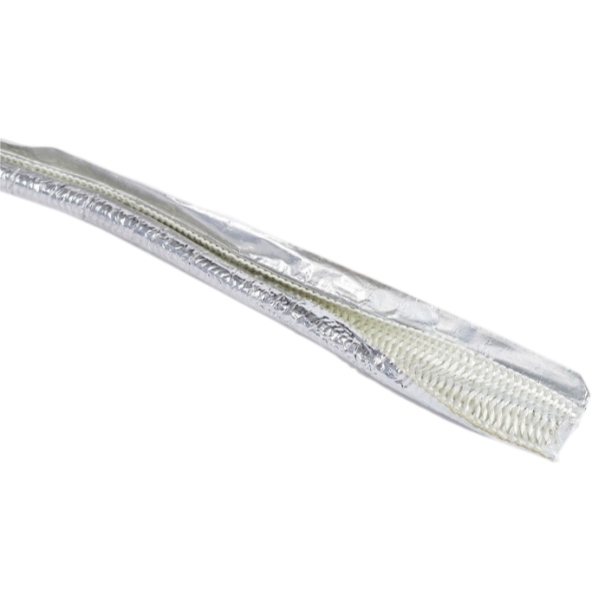

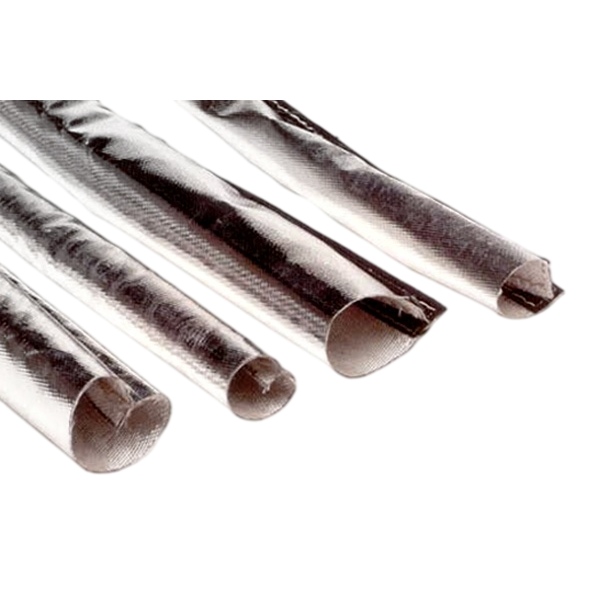

Selongsong tutup-otomatis menggunakan tepi yang tumpang tindih atau struktur penutup terintegrasi.
Desain ini memerlukan tumpang tindih yang cukup agar tetap tertutup di sekitar komponen sepanjang rentang dimensi yang diharapkan.
Jika komponen terlalu besar:
Jika komponen terlalu kecil:
Untuk konstruksi ini, lihat BSTFLEX Self-Closing Aluminum Foil Fiberglass Sleeve.
Beberapa selongsong fleksibel disediakan atau diperiksa dalam kondisi rata.
Lebar datar yang dihasilkan tidak boleh otomatis diartikan sebagai diameter dalam akhir.
Hubungan ini bergantung pada:
Setiap kali RFQ menyertakan lebar datar, nyatakan secara jelas bagaimana dimensi tersebut diukur.
Jika lebar datar merupakan bagian dari spesifikasi produk:
Ini membantu memastikan pemasok dan pelanggan menggunakan definisi dimensi yang sama.
Diameter selongsong hanya salah satu bagian dari penentuan ukuran. Panjang perlindungan yang benar sama pentingnya.
Selongsong harus menutupi seluruh zona paparan termal.
Saat menentukan panjang potongan, identifikasi:
Slongsong yang berakhir di dalam zona panas pancaran tinggi dapat membuat komponen di sekitarnya terpapar.
Selang atau baju kabel yang melengkung mungkin memerlukan selongsong yang lebih panjang daripada jarak garis lurus di antara titik-titik ujungnya.
Ukur di sepanjang jalur perutean yang sebenarnya.
Ini sangat penting untuk:
Untuk suku cadang OEM khusus komponen, gunakan panjang garis tengah gambar atau metode pengukuran lain yang terdefinisi dengan jelas.
Selongsong berubah bentuk saat ditekuk.
Tergantung pada konstruksinya, tekukan dapat:
Oleh karena itu, prototipe harus dievaluasi pada komponen bengkok yang sebenarnya ketika perutean menyertakan tikungan tajam.
Untuk selang dan saluran fluida, pasokan sering kali mengontrol pemasangan selongsong.
Catat dimensi luar maksimum dari:
Jika komponen ini tidak dapat melewati selongsong tubular yang dipilih, konstruksi lilit mungkin memberikan solusi yang lebih praktis.
Konektor listrik dapat berukuran beberapa kali lebih lebar daripada bundel kabel.
Sebelum menentukan selongsong tubular, tentukan apakah:
Jika konektor berada di dalam zona bersuhu tinggi, menghentikan selongsong sebelum konektor saja mungkin tidak menyelesaikan masalah termal secara menyeluruh.
Memperbesar diameter selongsong tidak selalu menjadi solusi yang tepat untuk susunan yang tidak beraturan.
Selongsong besar di sekitar wirai kecil dapat menjadi longgar dan sulit diposisikan.
Jika susunan tersebut mencakup:
pelindung khusus komponen dapat memberikan kesesuaian dan cakupan termal yang lebih baik.
BSTFLEX memproduksi Custom-Shaped Aluminized Fiberglass Automotive Heat Shields untuk susunan yang tidak dapat dilindungi secara efisien dengan selongsong lurus konvensional.
Selongsong panas yang dipasang di dekat manifold knalpot dan turbocharger harus tetap berada pada posisi yang benar relatif terhadap sumber panas.
Ukuran yang terlalu besar dapat membuat selongsong berputar atau kendur ke arah komponen panas.
Ukuran yang terlalu kecil dapat menekan wirai yang dilindungi atau membuat pemasangan menjadi sulit.
Selain dimensi selongsong, catat:
Untuk aplikasi ini, lihat Cara Melindungi Kabel Otomotif di Dekat Manifold Knalpot dan Turbocharger.
| Metode Pemasangan | Persyaratan Ukuran Utama | Risiko Ukuran Umum |
|---|---|---|
| Tubular geser | Diameter dalam harus mengakomodasi komponen dan jalur pemasangan | Konektor atau fitting tidak dapat melewati |
| Tubular yang dapat diperluas | Rentang ekspansi harus mencakup bagian pemasangan terbesar | Ekspansi mengubah panjang atau kesesuaian |
| Tubular jahit | Diameter dalam jadi dan toleransi jahitan | Kelonggaran pemasangan tidak mencukupi |
| Pembungkus kait-dan-gelung | Keliling komponen ditambah tumpang tindih yang dirancang | Tumpang tindih terlalu sedikit atau berlebihan |
| Penutup kancing | Keliling tertutup dan posisi kancing tetap | Kancing tidak dapat sejajar di sekitar komponen |
| Menutup sendiri | Ukuran komponen harus tetap berada di dalam rentang tumpang tindih yang dapat digunakan | Jahitan terbuka atau selongsong menjadi longgar |
| Perisai berbentuk khusus | Beberapa dimensi dan geometri komponen | Menggunakan satu diameter untuk komponen yang tidak beraturan |
Untuk produksi OEM, dimensi nominal saja tidak cukup.
Pertimbangkan toleransi komponen.
Jika selang, wiring harness, atau fitting memiliki rentang produksi dimensional, uji selongsong terhadap perakitan maksimum yang diharapkan di mana kelonggaran pemasangan sangat penting.
Evaluasi juga komponen minimum yang diharapkan di mana kelonggaran atau rotasi selongsong menjadi masalah.
Selongsong pelindung panas itu sendiri juga memiliki toleransi manufaktur.
Sumber potensi variasi meliputi:
Gambar pelanggan harus mengidentifikasi dimensi mana yang penting untuk pemasangan dan dimensi mana yang dapat menggunakan toleransi manufaktur standar.
Dua produk selongsong panas yang dijelaskan dengan diameter nominal yang sama mungkin tidak memiliki ruang internal yang dapat digunakan yang identik.
Perbedaan dapat diakibatkan oleh:
Saat mengganti komponen yang sudah ada, berikan dimensi komponen sebenarnya dan, jika memungkinkan, sampel asli daripada hanya mengandalkan penunjukan ukuran nominal pemasok lain.
Untuk komponen yang ada, ukur:
Identifikasi juga OD komponen dan lingkungan termal. Pengganti harus dipilih berdasarkan fungsi, bukan hanya disalin secara dimensional.
Format pasokan yang benar bergantung pada bagaimana pelanggan memasang selongsong tersebut.
Cocok ketika pelanggan memotong panjang selongsong selama perakitan selang, kabel, atau peralatan.
Cocok ketika posisi pemasangan yang dapat berulang dan waktu perakitan penting.
Dapat mencakup panjang potongan, penutup, penyelesaian tepi, lubang, takik, pengencang, label, dan pengemasan sesuai dengan gambar yang disetujui.
Untuk produksi volume, komponen yang sudah jadi dapat mengurangi variasi yang disebabkan oleh pemotongan manual di jalur perakitan pelanggan.
Gambar selongsong panas yang berguna dapat mencakup:
Gambar harus dengan jelas membedakan dimensi selongsong dari dimensi komponen yang dilindungi.
| Pertanyaan | Informasi yang Harus Diberikan |
|---|---|
| Apa yang dilindungi?Apa yang dilindungi? | Rangkaian kabel, kabel, selang, tabung kaku, atau saluran fluida |
| Berapa OD normalnya? | Diameter luar komponen yang diukur |
| Berapa OD maksimumnya? | Bagian yang diberi selotip, tikungan, penguat, atau pembesaran lokal |
| Berapa fitting terbesar? | Dimensi konektor, ferrule, atau fitting |
| Bagaimana selongsong akan dipasang? | Geser, bungkus, penutup otomatis, atau bentuk khusus |
| Berapa panjang zona yang terpapar panas? | Panjang perlindungan aktual yang dirutekan |
| Apakah komponen melengkung? | Jari-jari tikungan dan rentang gerakan |
| Apa sumber panasnya? | Manifold buang, turbocharger, catalytic converter, EGR, atau sumber lainnya |
| Berapa banyak ruang kosong yang tersedia? | Jarak minimum dan selubung pemasangan |
| Apakah akses servis diperlukan? | Desain yang dapat dilepas atau permanen |
| Berapa jumlah yang diperlukan? | Prototipe, batch, dan perkiraan volume tahunan |
Selongsong pas di bagian luar selang, sehingga ID selang tidak menentukan ID selongsong yang diperlukan.
Selongsong tubular yang dipilih pas dengan selang tetapi tidak dapat melewati ferrule kelim atau konektor.
Selongsong tersebut pas dengan harnes utama tetapi menjadi terlalu ketat di sekitar cabang atau sambungan yang direkatkan.
Selongsong ini mudah dipasang tetapi bergeser menjauhi zona yang terpapar panas selama kendaraan beroperasi.
Selongsong pas pada sampel lurus tetapi berkerut, tertekan, atau terbuka saat dipasang pada komponen melengkung yang sebenarnya.
Pemasok dan pelanggan menggunakan definisi dimensi yang berbeda, menghasilkan komponen dengan ukuran yang salah.
Prototipe pas dengan rakitan nominal tetapi tidak dapat mengakomodasi variasi produksi normal.
BSTFLEX memproduksi selongsong pelindung panas reflektif untuk rangkaian kabel otomotif, kabel, selang, dan saluran cairan.
Kustomisasi dapat mencakup:
Untuk pemilihan selongsong berlapis aluminium umum, kunjungi Selongsong Pelindung Panas Berlapis Aluminium kategori.
Untuk informasi spesifik material, lihat Selongsong Fiberglass Teraluminisasi untuk Perlindungan Rangkaian Kabel Otomotif.
Untuk memilih antara konstruksi tubular dan yang dapat dilepas, lihat Selongsong Pelindung Panas Geser vs Bungkus untuk Rangkaian Kabel Otomotif.
Untuk penawaran OEM, kirimkan dimensi komponen yang dilindungi, dimensi konektor atau fiting, panjang selongsong yang diperlukan, informasi sumber panas, metode pemasangan, gambar atau foto, jumlah prototipe, dan perkiraan volume tahunan kepada BSTFLEX.
Ukur diameter luar aktual dari selang, kabel, atau rangkaian kabel pada bagian yang dilindungi. Kemudian periksa konektor, fiting, atau cabang terbesar yang harus dilewati oleh selongsong dan pilih selongsong sesuai dengan konstruksi dan tabel dimensinya.
Tidak harus. Selongsong memerlukan kelonggaran pemasangan praktis, tetapi toleransi yang diperlukan bergantung pada fleksibilitas selongsong, konstruksi dinding, geometri komponen, panjang, dan metode pemasangan. Tidak ada satu persentase tunggal yang berlaku untuk setiap selongsong panas.
Ukur diameter luar selang karena selongsong panas dipasang di sekeliling bagian luar selang.
Ukur dimensi luar maksimum fiting atau ferrule. Jika selongsong tubular yang dipilih tidak dapat melewati dimensi tersebut, pasang selongsong sebelum perakitan fiting atau pilih konstruksi bungkus, penutup mandiri, atau konstruksi terbuka lainnya.
Ukur dimensi bundel kabel normal dan maksimum. Ukur juga konektor, titik cabang, bagian yang dilakban, dan pembesaran lokal lainnya yang dapat memengaruhi pemasangan.
Lebar pipih adalah lebar selongsong saat dibentangkan secara rata. Lebar ini tidak secara otomatis sama dengan diameter dalam jadi. Hubungannya bergantung pada konstruksi selongsong, ketebalan bahan, dan desain jahitan.
Untuk komponen yang bentuknya kurang lebih melingkar, keliling dapat diperkirakan sebagai π dikalikan dengan diameter luar komponen. Lebar selongsong terbuka yang sebenarnya juga harus menyertakan tumpang tindih yang diperlukan, konstruksi jahitan, ketebalan dinding, dan toleransi manufaktur.
Selongsong harus pas dengan aman tetapi tidak boleh terlalu ketat. Jarak bebas yang terlalu sedikit dapat membuat pemasangan menjadi sulit dan mengurangi fleksibilitas, sementara jarak bebas yang berlebihan dapat membuat selongsong bergeser atau berputar.
Ya. Diameter dalam, lebar datar, lebar terbuka, panjang potong, desain penutup, lapisan insulasi, takik, pengencang, dan fitur dimensi lainnya dapat disesuaikan menurut komponen dan gambar.
Kirimkan diameter luar komponen, diameter lokal maksimum, dimensi konektor atau fiting, panjang terlindung yang diperlukan, informasi tikungan, lokasi sumber panas, metode pemasangan, jarak bebas yang tersedia, dan perkiraan kuantitas.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
telp/Whatsapp : 0086-15856303740
surel : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
