Sistem pengencang selimut turbo bukanlah aksesori yang dipilih setelah insulasi dirancang. Pegas, kawat pengikat, jangkar, dan tepi yang diperkuat harus bekerja sama dengan pola selimut, geometri rumah turbin, dan ruang instalasi yang tersedia.

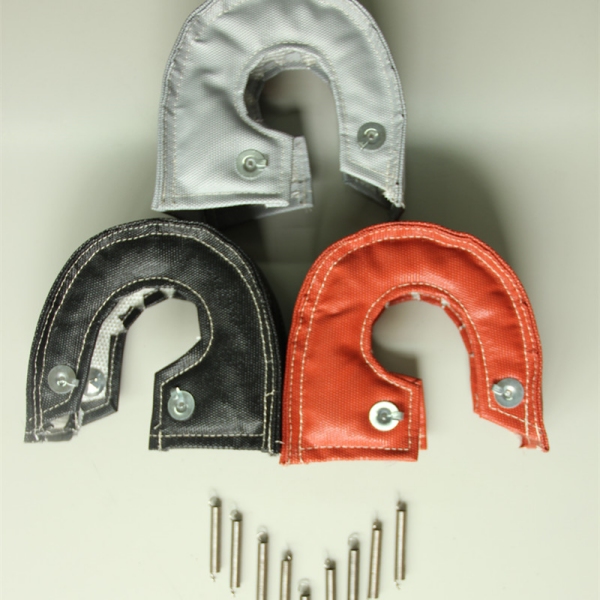

BSTFLEX memasok selimut turbo dengan susunan pengencang khusus proyek. Bergantung pada pola dan spesifikasi pesanan, penutupnya dapat menggunakan pegas baja tahan karat, kawat pengikat, atau metode lain yang telah ditinjau. Pilihan yang tepat adalah pilihan yang menahan selimut yang disetujui pada posisinya tanpa menghalangi mekanisme wastegate, sambungan turbo, atau akses servis yang diperlukan.
Panduan ini menjelaskan apa yang harus ditentukan pembeli saat memesan perangkat keras pemasangan selimut turbo, bagaimana perbedaan pegas dari kawat pengikat, dan apa yang harus diperiksa selama persetujuan sampel. Untuk rangkaian bahan dan ukuran lengkapnya, tinjau rangkaian selimut pelindung panas turbo BSTFLEX.

Pegas atau kawat yang terlihat hanyalah salah satu bagian dari sistem pemasangan. Spesifikasi pembelian yang lengkap harus mengidentifikasi perangkat keras, titik-titik tempat perangkat tersebut terhubung ke selimut, dan konstruksi yang menopang beban pengencang.
| Komponen | Fungsi | Apa yang Harus Dikonfirmasi Pembeli |
|---|---|---|
| Jangkar pengikat atau titik pemasangan | Menyediakan lokasi tempat pegas atau kawat terhubung ke selimut. | Jumlah, posisi, bahan, bentuk, dan kaitannya dengan pola selimut yang disetujui. |
| Pegas baja tahan karat | Menghubungkan titik pemasangan yang berlawanan sekaligus memungkinkan jumlah ekstensi yang ditentukan. | Panjang pegas, rentang pemasangan, jumlah, bahan, dan apakah pegas disediakan dalam keadaan terpasang atau terlepas. |
| Kawat pengikat | Membuat penutupan yang fleksibel di antara titik-titik pemasangan dan dapat diarahkan agar sesuai dengan instalasi yang disetujui. | Material kawat, diameter, panjang yang dipasok, jumlah potongan, dan jalur pengikatan yang dimaksudkan. |
| Tepi yang diperkuat atau area jangkar | Membantu mentransfer beban pengencangan ke dalam konstruksi selimut. | Material tepi, jahitan, penguatan jangkar, dan area apa pun yang tidak boleh ditarik atau dilipat. |
| Petunjuk pemasangan | Menentukan orientasi, jalur perangkat keras, metode pengetepatan, dan titik pemeriksaan untuk pola yang dipasok. | Petunjuk khusus produk, diagram, peringatan, dan alat apa pun yang diperlukan. |
| Perangkat keras cadangan | Mendukung persyaratan pemasangan, penggantian, atau servis lapangan. | Apakah suku cadang diperlukan, jumlah per kit, dan bagaimana suku cadang pengganti diidentifikasi. |
Selimut secara fisik dapat menyertakan jangkar tetapi tetap memerlukan paket perangkat keras terpisah. Penawaran harga dan spesifikasi pengemasan harus menyatakan secara persis apa saja yang disertakan dengan setiap unit.
Pegas dan kawat sama-sama dapat digunakan untuk menahan selimut turbo, tetapi keduanya tidak menghasilkan metode pemasangan yang sama. Tidak ada pilihan yang secara otomatis benar untuk setiap rumah.
| Titik Pemilihan | Pegas Baja Tahan Karat | Kawat Pengikat Baja Tahan Karat |
|---|---|---|
| Metode penutupan | Sebuah pegas menghubungkan dua titik jangkar yang ditentukan melintasi rentang yang disetujui. | Kawat dirutekan melalui atau di sekitar titik penempelan yang ditentukan dan diamankan sesuai dengan metode pemasangan. |
| Penyetelan | Penyetelan terutama ditentukan oleh panjang pegas, ekstensi, dan posisi jangkar. | Pemasang dapat mengontrol jalur dan panjang akhir yang aman dalam batas pola yang disetujui. |
| Persyaratan akses | Pemasang memerlukan ruang untuk menjangkau kedua jangkar dan mengaitkan pegas. | Pemasang memerlukan akses yang cukup untuk merutekan, menegangkan, dan mengamankan kawat tanpa bersentuhan dengan komponen yang bergerak atau sisi panas secara tidak benar. |
| Perencanaan layanan | Pegas mungkin praktis jika selimut dan perangkat keras yang disetujui dimaksudkan untuk dilepas, diperiksa, dan dipasang kembali. | Kawat dapat dipilih jika jalur pengikatan yang padat atau khusus pemasangan diperlukan. |
| Spesifikasi kit | Jumlah, panjang bebas, dan pegas yang tepat untuk rentang pemasangan harus ditentukan. | Bahan, diameter, panjang yang dipasok, serta instruksi pemotongan atau pengikatan harus ditentukan. |
| Risiko utama jika spesifikasinya buruk | Rentang yang salah dapat membuat selimut longgar atau memberikan beban berlebih pada jangkar. | Perutean yang salah atau pengencangan yang berlebihan dapat mendistorsi selimut, merusak area jangkar, atau mengganggu komponen di sekitarnya. |
Frekuensi pelepasan yang diharapkan harus didiskusikan sebelum memilih perangkat keras. Penutup pegas tidak secara otomatis berarti setiap selimut dapat dilepas dan digunakan kembali secara tak terbatas. Kondisi insulasi, jahitan, penutup luar, dan titik pemasangan tetap harus dievaluasi setelah siklus panas.
Lokasi jangkar harus dikembangkan bersama pola selimut. Lokasi tersebut menentukan di mana gaya penutupan diterapkan dan apakah pemasang dapat menjangkau perangkat keras setelah selimut diposisikan di sekitar rumah turbin.
Untuk selimut turbo standar atau kustom, konfirmasikan:
Tidak ada jumlah jangkar universal untuk setiap selimut turbo T3, T4, T6 atau yang spesifik model. Jumlah dan posisi yang diperlukan bergantung pada bentuk rumah keong, konstruksi selimut, dan metode pengencangan. Menambahkan lebih banyak jangkar tidak secara otomatis meningkatkan kesesuaian jika pola itu sendiri salah.

Peg dapat dipertimbangkan ketika pola selimut menyediakan titik sambungan berlawanan yang ditentukan dan ruang yang cukup untuk pemasangan. Perangkat ini dapat membuat set perangkat keras yang disertakan menjadi mudah dikenali dan dapat menyederhanakan pemasangan berulang ketika rumah, revisi selimut, dan spesifikasi per yang sama yang disetujui digunakan.
Sebelum memilih per, periksa:
Jangan memilih pegas yang lebih panjang atau lebih kuat hanya untuk memaksakan selimut yang tidak sesuai di sekitar rumah pelindung. Perangkat keras harus mengamankan pola yang pas dengan benar, bukan mengompensasi dimensi yang salah.

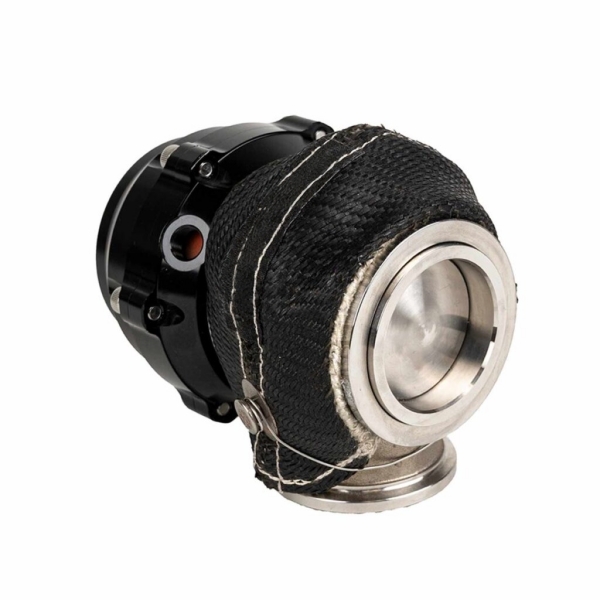

Kawat pengikat dapat menyediakan jalur yang fleksibel di antara titik-titik sambungan jika pemasangan yang disetujui memerlukan penutupan yang padat atau jalur tertentu di sekitar rumah pelindung. Spesifikasi kawat harus disertakan bersama selimut, bukan dibiarkan sebagai pembelian lapangan yang tidak ditentukan.
Pemasangan berbasis kawat harus mengidentifikasi:
Kawat rumah tangga serbaguna tidak boleh disubstitusikan untuk kawat pengikat selimut turbo yang ditentukan. Kawat yang dipilih harus sesuai dengan suhu, lingkungan, dan tugas mekanis dari pemasangan yang disetujui.
Selimut yang tidak dapat mencapai jangkar lawannya tanpa tenaga berlebihan mungkin memiliki orientasi yang salah, pola yang salah, atau jarak bebas yang tidak memadai. Menarik pegas atau kawat dengan lebih keras dapat merusak kelim, pengikat tepi, dan area jangkar tanpa memperbaiki masalah pemasangan yang mendasarinya.
Selama uji coba pemasangan dalam keadaan dingin:
Jika perangkat keras tidak dapat dipasang seperti yang ditentukan, foto interferensi tersebut dan tandai area yang terkena dampak. Mintalah tinjauan pemasangan alih-alih memotong selimut, memindahkan jangkar, atau mengganti perangkat keras tanpa persetujuan.

Turbocharger dengan wastegate internal memerlukan perhatian khusus karena aktuator dan sambungannya harus mempertahankan pergerakan yang diperlukan. Tepi selimut, jangkar, pegas, and kawat pengikat semuanya harus tetap bebas dari mekanisme yang bergerak.
Paket pembelian atau sampel harus menyertakan foto yang menunjukkan:
Jangan berasumsi bahwa selimut yang dijelaskan sebagai T3 atau T4 otomatis memiliki jarak bebas wastegate internal yang benar. Tata letak rumah dan aktuator harus dikonfirmasi untuk turbocharger yang sebenarnya.
Susunan wastegate eksternal menghilangkan beberapa kekhawatiran tentang jarak bebas aktuator internal, tetapi pemasangan tetap memerlukan jalur penutupan yang ditentukan. Pipa wastegate terdekat, cabang manifold, klem V-band, dan pengencang servis dapat membatasi akses ke perangkat keras selimut.

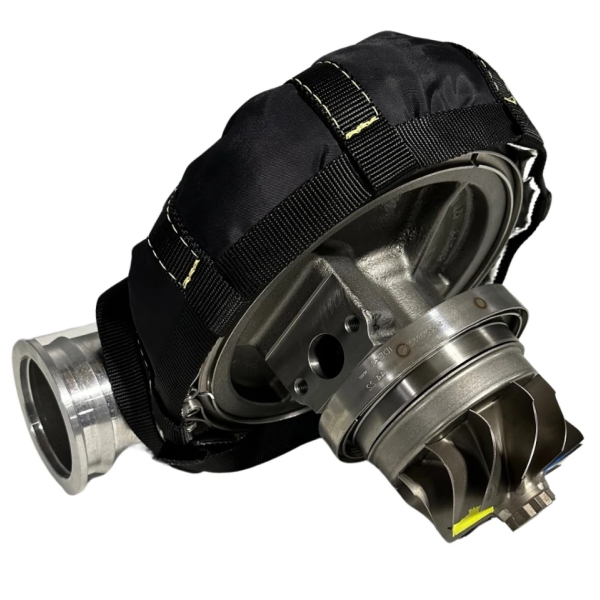

Untuk turbocharger V-band dan rumah terbagi, identifikasi klem, baut, dan sambungan mana yang harus tetap dapat diakses. Pegas atau kawat yang melewati titik servis yang diperlukan dapat mengubah pemeriksaan sederhana menjadi pekerjaan pembongkaran yang lebih besar.

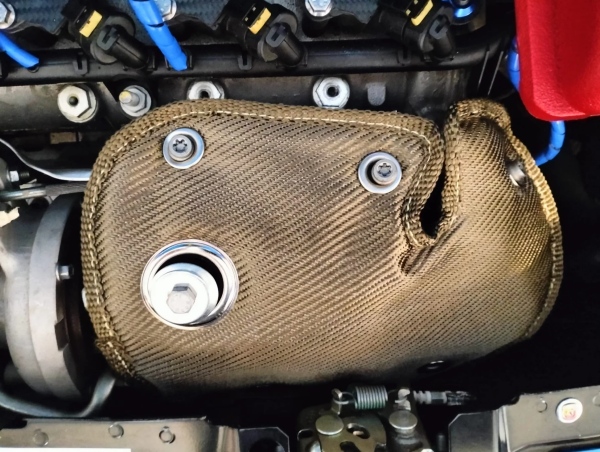

Kirimkan foto terpasang alih-alih gambar produk khusus turbocharger. Komponen di sekitarnya menentukan apakah pengencang yang diusulkan dapat dijangkau dan diperiksa.

Baja tahan karat umumnya ditentukan untuk pegas, kawat, dan jangkar selimut turbo, tetapi tingkat, diameter, dan konstruksi yang tepat harus dikonfirmasi untuk pesanan tersebut. Penggunaan perangkat keras baja tahan karat tidak menetapkan peringkat suhu dari selimut secara keseluruhan.
Perakitan akhir juga mencakup:
Setiap komponen menempati posisi yang berbeda dan mengalami kombinasi suhu, getaran, dan beban mekanis yang berbeda. Data material untuk satu pegas atau kawat tidak boleh disajikan sebagai peringkat kinerja selimut turbo yang lengkap.
Untuk pemilihan penutup luar, lihat material selimut turbo bersalut silikon dan suhu. Prinsip yang sama berlaku untuk versi kain titanium, karbon, dan berlapis aluminium: nama eksterior bukanlah spesifikasi perakitan yang lengkap.
Selalu ikuti instruksi yang disediakan untuk selimut tertentu. Poin-poin tinjauan berikut membantu pembeli menyiapkan rencana pemasangan dan penerimaan; poin-poin tersebut tidak menggantikan instruksi khusus produk.
Sistem pengencang harus disertakan dalam pemeriksaan selimut rutin. Interval yang benar tergantung pada peralatan, tugas pengoperasian, dan persyaratan pemeliharaan.
Periksa apakah ada:
Jangan gunakan kembali perangkat keras yang rusak hanya karena masih dapat dipasang. Perangkat keras pengganti harus sesuai dengan spesifikasi yang disetujui. Jika selimut itu sendiri sudah rapuh, robek, terkontaminasi, atau terdistorsi, mengganti pegas atau kawatnya saja mungkin tidak akan mengembalikan kondisi rakitan ke tingkat yang dapat diterima.
Untuk pesanan distributor, label pribadi, atau OEM, komponen pengencang dapat disertakan sebagai bagian dari kit pemasangan selimut turbo yang ditentukan. Spesifikasi komersial harus sesuai dengan spesifikasi teknis.
| Item Kit | Detail yang Harus Ditentukan |
|---|---|
| Selimut | Referensi pola, revisi, penutup luar, konstruksi insulasi, finishing tepi, dan tata letak jangkar. |
| Pegas | Jumlah, dimensi, bahan, referensi suku cadang pengganti, dan apakah suku cadang disertakan. |
| Kawat pengikat | Bahan, diameter, panjang total, panjang potongan, dan jumlah. |
| Instruksi | Bahasa, diagram pemasangan, jalur perangkat keras, peringatan, dan informasi inspeksi. |
| Pengemasan | Perangkat keras terpasang, dikemas dalam kantong bersama selimut, atau dikemas dalam kompartemen terpisah yang diberi label. |
| Identifikasi | Nomor komponen selimut, referensi kit perangkat keras, revisi, barcode, atau label pelanggan. |
| Suku Cadang | Apakah pegas pengganti, kawat, atau komponen jangkar disediakan secara terpisah. |
Jangan biarkan satu kantong perangkat keras yang tidak ditandai melayani beberapa pola selimut kecuali komponennya benar-benar dapat saling dipertukarkan dan instruksi pemasangan memperjelas alokasinya.
Persetujuan sampel harus mencakup penutup dan perangkat keras, bukan hanya bodi selimut yang dijahit.
Persetujuan pemasangan: Konfirmasikan bahwa selimut menutupi area rumah yang dimaksud dan perangkat keras dapat dipasang menggunakan akses normal.
Persetujuan pergerakan: Konfirmasikan jarak bebas di sekitar aktuator wastegate, linkage, dan komponen bergerak lainnya.
Persetujuan perangkat keras: Catat spesifikasi pegas atau kawat, jumlah, perutean, dan titik pemasangan akhir.
Persetujuan servis: Konfirmasikan komponen mana yang tetap dapat diakses dan apakah selimut dimaksudkan untuk dilepas selama servis terjadwal.
Persetujuan pengemasan: Konfirmasikan bahwa perangkat keras dan instruksi yang benar disertakan dengan setiap selimut.
Untuk proyek berbasis gambar dan label pribadi, tinjau proses manufaktur selimut turbo kustom dan OEM BSTFLEX.
| Kolom RFQ | Informasi yang Harus Diberikan |
|---|---|
| Identifikasi turbocharger | Produsen, model, nomor komponen, dan detail rumah turbin. |
| Pola selimut | Referensi standar, gambar, sampel, atau pola kustom yang diminta. |
| Susunan wastegate | Internal atau eksternal, termasuk foto aktuator dan tautan. |
| Pengencang yang disukai | Pegas, kawat pengikat, atau permintaan rekomendasi BSTFLEX setelah peninjauan. |
| Akses pemasangan | Ruang yang tersedia, titik servis, dan komponen yang harus dihindari oleh perangkat keras. |
| Persyaratan pelepasan | Frekuensi inspeksi atau servis yang diharapkan dan apakah pemasangan ulang diperlukan. |
| Pengemasan perangkat keras | Terpasang, longgar, dikantongi secara individual, jumlah suku cadang, dan pelabelan. |
| Informasi pesanan | Jumlah sampel, pesanan awal, permintaan berulang, dan persyaratan label pribadi. |
Tidak pada setiap instalasi. Pegas bekerja dengan baik ketika selimut memiliki jangkar penahan yang berlawanan dan pemasangan menyediakan rentang pemasangan yang sesuai. Kawat dapat menyediakan metode perutean yang lebih fleksibel. Pola, akses, persyaratan servis, dan instruksi yang disertakan harus menentukan pilihan.
Jumlahnya spesifik berdasarkan pola. Jangan berasumsi bahwa setiap selimut T3, T4, atau T6 menggunakan jumlah yang sama. Konfirmasikan tata letak jangkar yang disetujui dan daftar perangkat keras untuk produk aktual.
Gunakan kawat pengikat yang ditentukan atau disediakan untuk produk. Kawat yang tidak ditentukan mungkin tidak memiliki material, diameter, atau kesesuaian yang diperlukan untuk suhu dan lingkungan mekanis.
Penggunaan kembali bergantung pada kondisi pegas, kondisi selimut, and instruksi produk. Pegas yang mengalami deformasi, korosi, rusak, atau tidak lagi menahan selimut yang disetujui dengan benar tidak boleh digunakan kembali.
Ya, jika kedua metode tersebut kompatibel dengan pola selimut yang disetujui. Nyatakan opsi kit, jumlah, dan pengemasan yang diperlukan agar setiap konfigurasi dapat ditinjau dan dikutip dengan jelas.
Gaya pengencang yang berlebihan tidak menghasilkan peringkat insulasi yang lebih tinggi. Perangkat keras harus menahan selimut yang dipasang dengan benar di tempatnya tanpa merusak konstruksinya atau mengganggu turbocharger.
Kirimkan model turbocharger, dimensi rumah turbin, foto terpasang, dan konstruksi selimut yang diinginkan. Tandai mekanisme wastegate, jalur perangkat keras yang tersedia, dan titik servis yang harus tetap dapat diakses.
Untuk program pesanan berulang atau label pribadi, sediakan juga kit pegas atau kawat yang diperlukan, jumlah suku cadang, instruksi pemasangan, label, and format pengemasan. BSTFLEX dapat meninjau susunan pengencang standar dan kustom beserta konstruksi selimut turbo berbahan titanium, karbon, kain aluminisasi, dan berlapis silikon.
