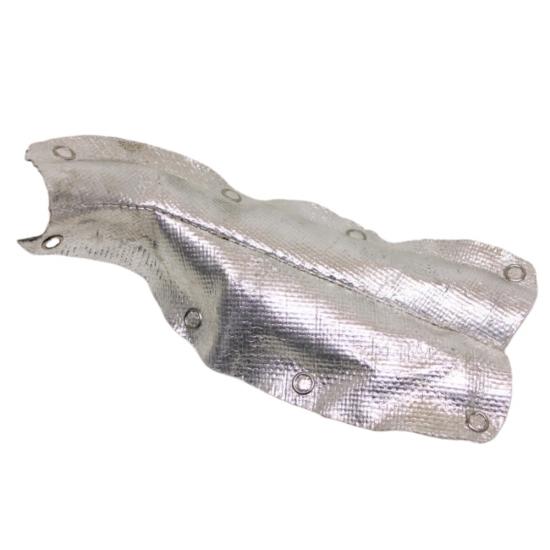

ItuPelindung Panas Otomotif dari Serat Kaca Aluminisasi Berbentuk Kustomadalah komponen pelindung termal fleksibel yang diproduksi sesuai dengan geometri selang, tabung, rangkaian kabel, sensor, katup, konektor, atau rakitan mekanis yang dilindunginya. Tidak seperti selongsong panas lurus standar, setiap pelindung dapat dikembangkan sebagai pola datar, penutup lipat, pembungkus berbentuk cabang, atau penutup tiga dimensi yang terbentuk sempurna.
Permukaan luar aluminium yang reflektif membantu mengurangi perpindahan panas radiasi dari manifold knalpot, turbocharger, sistem EGR, dan komponen mesin panas lainnya. Kain fiberglass memberikan penguatan struktural dan pemisahan termal. Lapisan tambahan seperti insulasi fiberglass, kain felt serat pra-oksidasi, atau kain felt berkarbonisasi dapat ditambahkan jika aplikasi membutuhkan peningkatan isolasi termal, peredaman, atau pengurangan kebisingan.
BSTFLEX memproduksi pelindung panas otomotif khusus ini berdasarkan gambar pelanggan, sampel asli, data CAD, atau pengukuran pemasangan. Dimensi, konstruksi lapisan, metode pengikatan, perlakuan tepi, dan potongan dapat disesuaikan untuk produksi OEM, program penggantian, dan proyek manajemen termal khusus aplikasi.
Perlindungan Termal Fleksibel Spesifik Komponen
Kompartemen mesin modern berisi komponen yang sensitif terhadap panas yang terletak dekat dengan pipa knalpot, rumah turbocharger, konverter katalitik, dan sistem pengolahan gas buang. Selongsong silinder konvensional mungkin tidak muat di sekitar cabang, konektor, klip, sensor, atau perubahan diameter komponen.
Pelindung panas otomotif berbentuk khusus ini dirancang berdasarkan fitur-fitur tersebut. Bukaan dapat diposisikan untuk konektor listrik, braket pemasangan, cabang, klip, dan titik servis. Garis lipatan dan bagian penyambung memungkinkan pelindung yang sudah jadi untuk mengikuti profil yang tidak beraturan tanpa memberikan tekanan yang tidak perlu pada komponen di bawahnya.
Tergantung pada desainnya, bagian yang sudah jadi dapat berfungsi sebagaiselongsong pelindung termal otomotif, Abantalan pelindung panas fleksibel, penutup termal yang dapat dipasang dengan mudah atau penutup isolasi khusus komponen.
Konstruksi Multilayer yang Tersedia
Susunan lapisan dipilih berdasarkan sumber panas radiasi, ruang pemasangan yang tersedia, fleksibilitas yang dibutuhkan, paparan abrasi, dan suhu komponen target. Konstruksi umum meliputi:
| Konstruksi | Susunan Lapisan Khas | Penggunaan yang Disarankan |
|---|---|---|
| Pelindung reflektif ringan | Lapisan reflektif aluminium dengan kain serat kaca. | Aplikasi yang memprioritaskan refleksi panas radiasi dan bobot terpasang yang rendah. |
| Perisai tiga lapis berinsulasi | Permukaan aluminium, kain fiberglass, dan lapisan insulasi termal. | Selang, kabel, dan komponen yang dipasang dekat dengan sumber panas terkonsentrasi |

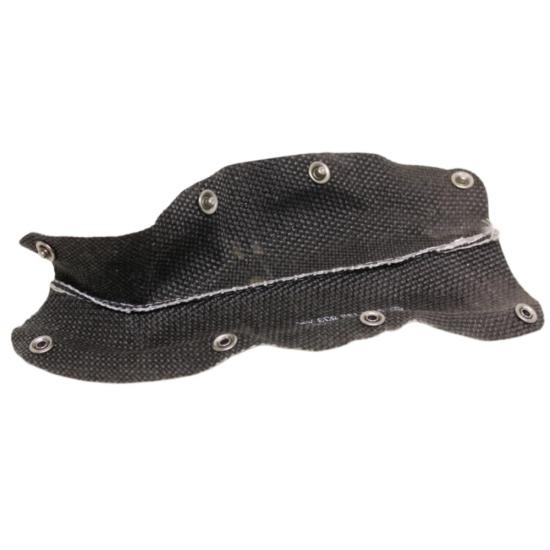

| Pelindung termal berlapis kain flanel | Serat kaca berlapis aluminium dengan kain felt serat pra-oksidasi atau kain felt berkarbonisasi. | Aplikasi yang membutuhkan isolasi termal tambahan, bantalan, atau peredaman suara. |
| Konstruksi dua sisi | Lapisan luar dan dalam khusus aplikasi dengan inti isolasi. | Rakitan kompleks yang memerlukan perlindungan di kedua sisi atau kontak permukaan yang terkontrol. |
| Konstruksi berlapis | Lapisan luar berbahan aluminium dengan kain berlapis khusus aplikasi atau permukaan dalam yang terlindungi. | Aplikasi yang membutuhkan peningkatan ketahanan terhadap cairan, abrasi, pengikisan, atau paparan lingkungan. |
Ketebalan material, berat, dan jumlah lapisan tidak tetap. BSTFLEX dapat mengembangkan konstruksi sesuai dengan batasan instalasi yang diizinkan dan kondisi termal yang diberikan oleh pelanggan.
Desain Dua Dimensi dan Tiga Dimensi
Perisai Panas Dua Dimensi
Pelindung datar dan sedikit terlipat cocok untuk melindungi satu sisi komponen atau memisahkan selang, kabel, atau bagian plastik dari sumber panas radiasi di dekatnya. Pelindung ini dapat dipotong dengan mesin pemotong dan dilengkapi dengan slot, lubang pemasangan, dan tepi yang dibentuk sebelum dipasang dengan kancing tekan, klip, lubang tali, atau perangkat keras kendaraan yang sudah ada.

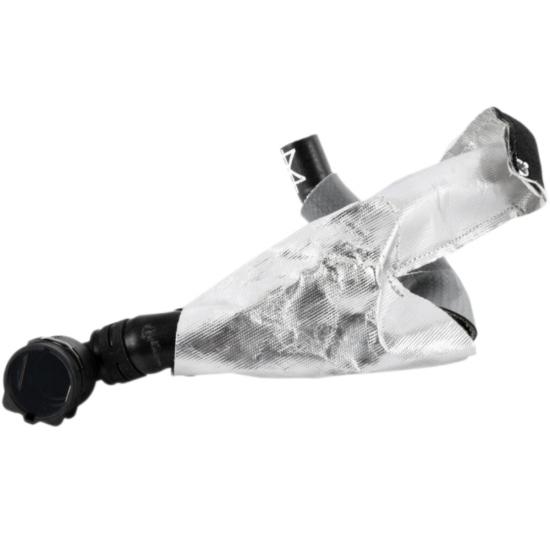

Perisai Panas Tiga Dimensi

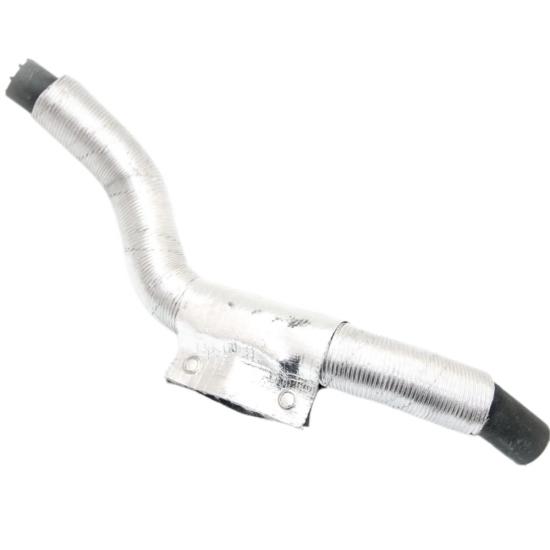

Pelindung tiga dimensi diproduksi dengan menggabungkan beberapa panel yang dipotong untuk membentuk penutup khusus komponen. Konstruksi ini dapat mengakomodasi siku, cabang selang, badan katup, rumah konektor, perubahan diameter, dan ruang pemasangan yang terbatas. Pelindung dapat dipasok sebagai komponen yang dirakit secara permanen atau sebagai pembungkus yang dapat dibuka untuk pemasangan setelah rakitan selang atau kabel telah dipasang pada kendaraan.
Opsi Penutupan dan Pemasangan

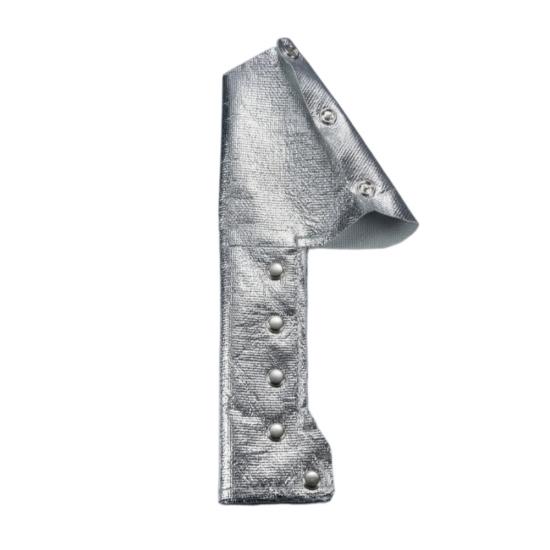

- Kancing tekan baja tahan karat:Memungkinkan pelindung dibuka, diposisikan di sekitar komponen yang terpasang, dan ditutup tanpa melepaskan selang atau kabel.
- Konstruksi dengan paku keling:Menyatukan bagian-bagian terpilih dan memperkuat lokasi yang terpapar pergerakan berulang atau beban perakitan.
- Lubang pengait dan lubang pemasangan:menyediakan titik pemasangan yang jelas untuk klip, pegas, pengikat, atau pengencang kendaraan yang sudah ada.
- Tepi yang dijahit dan jahitan yang dibentuk:Mempertahankan geometri yang dibutuhkan sambil mengendalikan serat yang longgar dan keausan tepi.
- Sistem pengencangan gabungan:Gunakan sambungan permanen di satu area dan penutup yang dapat dilepas di area lain untuk menyederhanakan perakitan dan perawatan.
Jenis dan lokasi pengikat ditentukan selama pengembangan pola. Desain harus memberikan pengamanan yang kuat sekaligus mempertahankan akses ke konektor, klem, dan sensor yang dapat diservis.
Spesifikasi Produk
| Jenis produk | Pelindung panas otomotif fleksibel berbentuk khusus |
|---|---|
| Permukaan luar utama | Foil aluminium reflektif atau lapisan aluminium khusus aplikasi. |
| Lapisan penguat | Kain tenun fiberglass |
| Isolasi opsional | Tikar fiberglass, kain felt serat pra-oksidasi, kain felt berkarbonisasi, atau bahan isolasi lain yang disetujui. |
| Konfigurasi | Geometri kustom dua dimensi, terlipat, terbungkus, atau tiga dimensi. |
| Metode manufaktur | Potongan polapemotongan, pemotongan dengan cetakan, penjahitan, pelipatan, pemasangan paku keling, dan pemasangan kancing tekan |
| Opsi penutupan | Kancing tekan, lubang kancing, paku keling, klip, atau pengencang khusus aplikasi yang terbuat dari baja tahan karat. |
| Perawatan tepi | Dijahit, dilipat, diikat, atau diperkuat sesuai dengan konstruksinya. |
| Membentuk | Diproduksi sesuai dengan gambar pelanggan, data CAD, sampel, atau dimensi pemasangan. |
| Ketebalan | Disesuaikan berdasarkan kinerja insulasi dan ruang pemasangan yang tersedia. |
| Peringkat suhu | Ditentukan oleh laminasi, insulasi, benang, pengencang, dan kondisi paparan yang dipilih. |
| Layanan produksi | Pengembangan prototipe, persetujuan sampel, dan produksi massal. |
| Pasar tipikal | Kendaraan penumpang, kendaraan komersial, peralatan off-highway, mesin pertanian, dan mesin industri. |
Kinerja suhu harus dievaluasi sebagai suatu rakitan lengkap. Suhu lingkungan yang konstan, suhu sumber radiasi, jarak dari sumber panas, aliran udara, kondisi kontak, dan waktu paparan dapat menghasilkan hasil yang sangat berbeda. BSTFLEX memilih sistem laminasi dan insulasi setelah meninjau kondisi operasi aktual.
Aplikasi Otomotif Khas
- Rangkaian kabel mesin dan rakitan konektor listrik
- Saluran bahan bakar, saluran rem, dan selang transfer cairan
- Pipa EGR, selang EGR, dan saluran pengolahan gas buang.
- Saluran injektor DEF dan komponen pasca-perawatan terkait
- Saluran vakum dan pipa pengontrol emisi
- Sensor suhu, tekanan, dan sistem pembuangan

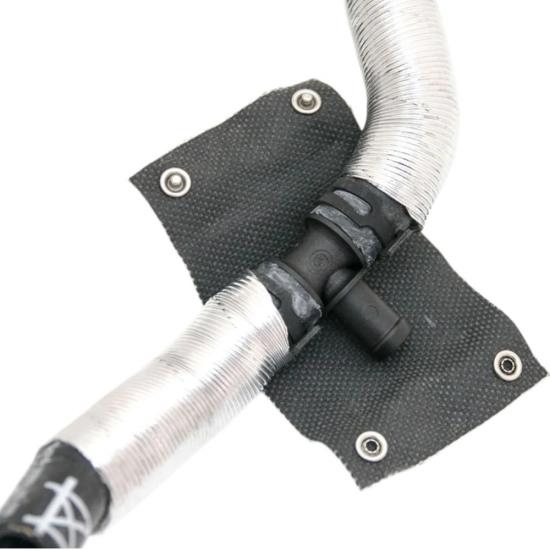

- Katup plastik, sambungan T, kopling, dan konektor cepat.
- Penempatan selang dan kabel di dekat turbocharger
- Komponen di dekat manifold knalpot dan konverter katalitik
- Rakitan yang sensitif terhadap kebisingan yang memerlukan lapisan kain felt tambahan.
Mengapa Menggunakan Pelindung Panas yang Dibentuk Sesuai Pesanan?
Perlindungan untuk Geometri Tidak Beraturan
Pola khusus mengikuti percabangan, tikungan, dan perubahan diameter dengan lebih akurat daripada selongsong tubular standar. Hal ini membantu mempertahankan perlindungan termal di sekitar area yang paling sulit dilindungi.
Pemasangan Setelah Perakitan Komponen
Pelindung panas yang dapat dipasang dengan mudah dapat dipasang di sekitar selang, saluran, atau rangkaian kabel yang sudah ada. Hal ini dapat menghilangkan kebutuhan untuk melepaskan komponen yang dilindungi selama perakitan, perawatan, atau penggantian kendaraan.
Kemasan Ringan dan Fleksibel
Konstruksi berbahan tekstil dapat memberikan perlindungan termal tanpa bobot dan persyaratan pemasangan seperti pelindung logam kaku. Ini sangat berguna di mana ruang kemasan terbatas atau di mana rakitan yang dilindungi membutuhkan kebebasan bergerak.
Kinerja Termal Spesifik Aplikasi
Lapisan reflektif, penguatan fiberglass, dan inti isolasi dapat disesuaikan secara independen. Hal ini memungkinkan perisai dikembangkan sesuai dengan pengurangan suhu yang dibutuhkan, alih-alih memaksa setiap aplikasi untuk menggunakan ketebalan material yang sama.
Akses Layanan
Penutup yang dapat dilepas memungkinkan pemeriksaan konektor, klem, sensor, dan permukaan selang tanpa merusak pelindung panas.
Pelindung Panas Tekstil Fleksibel vs Pelindung Panas Logam Kaku
| Pertimbangan Desain | Fl KustomPelindung Panas Fleksibel | Pelindung Panas Logam Kaku |
|---|---|---|
| Geometri selang dan kabel yang kompleks | Dapat melilit erat di sekitar cabang dan susunan yang tidak beraturan. | Biasanya memerlukan ruang tambahan dan titik pemasangan. |
| Pemasangan pada komponen yang telah dirakit | Desain yang dapat dibuka memungkinkan pemasangan tanpa perlu melepaskan komponen. | Pemasangan mungkin memerlukan braket, baut, atau pelepasan komponen. |
| Gerakan dan getaran | Konstruksi yang fleksibel dapat mengikuti pergerakan komponen yang terbatas. | Membutuhkan jarak yang cukup untuk mencegah kontak dan kebisingan getaran. |
| Berat | Secara umum ringan | Tergantung pada paduan, ketebalan, dan geometri yang terbentuk. |
| Ketahanan terhadap benturan | Cocok untuk lokasi terlindungi dan rakitan yang fleksibel. | Biasanya lebih disukai jika diperlukan perlindungan benturan mekanis yang substansial. |
| Kustomisasi | Pola, lapisan, dan pengencang dapat diubah untuk setiap komponen secara individual. | Seringkali memerlukan peralatan pembentukan dan pencetakan khusus. |
Kedua teknologi tersebut tidak dapat saling menggantikan dalam setiap aplikasi. Pelindung panas fiberglass berlapis aluminium yang fleksibel biasanya dipilih untuk selang, saluran, kabel, sensor, dan rakitan komponen yang tidak beraturan. Pelindung panas logam yang kaku mungkin lebih tepat jika diperlukan kekakuan struktural, ketahanan terhadap benturan, atau celah udara yang terdefinisi.
Proses Desain dan Pengembangan OEM
- Tinjauan aplikasi:Berikan informasi mengenai sumber panas, komponen yang akan dilindungi, ruang pemasangan, durasi paparan, dan suhu target.
- Tinjauan geometri:Kirimkan gambar, file CAD, sampel fisik, pola kertas, atau ukuran pemasangan yang jelas.
- Pemilihan material:BSTFLEX merekomendasikan lapisan reflektif, penguatan fiberglass, inti insulasi, benang, dan sistem penutup.
- Produksi prototipe:Sampel awal dipotong, dijahit, dan dirakit untuk evaluasi kesesuaian.
- Konfirmasi kesesuaian dan kinerja:Pelanggan memeriksa jarak pemasangan, posisi penutupan, akses komponen, dan kinerja termal.
- Persetujuan produksi:Pola akhir, bahan, dan persyaratan pengerjaan dicatat untuk produksi berulang.
Informasi yang Diperlukan untuk Penawaran Harga Pelindung Panas Kustom
Untuk menyiapkan rekomendasi dan penawaran yang akurat, mohon berikan informasi berikut selengkap mungkin:
- Gambar, file CAD, sampel fisik, atau dimensi akhir yang dibutuhkan.
- Deskripsi atau foto komponen yang dilindungi
- Sumber panas radiasi dan perkiraan jarak dari perisai.
- Suhu lingkungan kontinu dan puncak
- Suhu maksimum yang diizinkan untuk komponen yang dilindungi
- Ruang pemasangan yang tersedia
- Metode pengikatan yang lebih disukai, yaitu yang dapat dilepas atau permanen.
- Membutuhkan ketahanan terhadap minyak, bahan bakar, air, abrasi, atau getaran.
- Jumlah prototipe dan perkiraan permintaan tahunan
- Standar pengujian yang berlaku atau spesifikasi pelanggan
Manufaktur Kustom oleh BSTFLEX
BSTFLEX mengembangkan produk perlindungan termal otomotif yang fleksibel untuk produsen OEM, pemasok sistem, perusahaan teknik, dan distributor suku cadang pengganti. Produk dapat diproduksi dari gambar yang disetujui atau dikembangkan ulang dari sampel asli jika data gambar tidak tersedia.
Layanan khusus meliputi laminasi material, pengembangan pola, pemotongan presisi, penjahitan, penguatan tepi, pemasangan kancing tekan, penempatan lubang tali, pengikatan paku keling, produksi prototipe, dan pengemasan khusus. Opsi label pribadi dan pengemasan sesuai spesifikasi pelanggan tersedia untuk program produksi yang memenuhi syarat.
Jelajahi tambahanselongsong pelindung panas berlapis aluminium, bandingkan denganLengan standar pemantul panas dengan penutup kancing jepretatau tinjaualas reflektif panas yang dipotong dengan mesinuntuk aplikasi penghalang termal datar.
Pertanyaan yang Sering Diajukan
Apa itu pelindung panas otomotif berbahan fiberglass aluminisasi berbentuk khusus?
Ini adalah penghalang termal multi-lapisan fleksibel yang dipotong dan dirakit agar sesuai dengan komponen otomotif tertentu. Produk ini menggabungkan permukaan aluminium reflektif dengan penguatan serat kaca dan dapat mencakup lapisan insulasi tambahan.
Apakah produk ini berupa selongsong, bantalan, atau penutup pelindung panas?
Klasifikasi akhir bergantung pada geometrinya. Produk ini dapat berupa selongsong yang dapat dililitkan untuk selang, bantalan datar atau terlipat untuk pelindung lokal, atau penutup tiga dimensi untuk katup, sensor, konektor, atau rakitan bercabang.
Bisakah pelindung dipasang tanpa melepaskan selang atau rangkaian kabel?
Ya. Desain yang menggunakan kancing tekan baja tahan karat atau sistem pengencang yang dapat dibuka lainnya dapat dipasang setelah komponen yang dilindungi telah dirakit.
Bisakah BSTFLEX memproduksi dari sampel asli?
Ya. Pengembangan dapat dimulai dari bagian asli, gambar, file CAD, templat fisik, atau pengukuran pemasangan yang detail. Prototipe harus disetujui sebelum produksi massal.
Bahan isolasi apa saja yang dapat ditambahkan?
Pilihan yang tersedia meliputi insulasi fiberglass, felt serat pra-oksidasi, felt berkarbonisasi, dan material termal spesifik aplikasi lainnya. Pilihan yang tepat bergantung pada suhu, ketebalan, fleksibilitas, dan persyaratan lingkungan.
Apakah lubang, celah, dan potongan dapat disertakan?
Ya. Pola tersebut dapat mencakup lubang untuk cabang selang, konektor listrik, klip pemasangan, sensor, baut, dan titik servis. Lokasinya harus ditentukan pada gambar atau dikonfirmasi selama pemasangan sampel.
Berapa suhu yang dapat ditahan oleh pelindung panas tersebut?
Tidak ada satu peringkat suhu tunggal untuk setiap konstruksi. Peringkat akhir bergantung pada lapisan aluminium, substrat fiberglass, inti insulasi, sistem perekat atau laminasi, benang jahit, pengencang, dan durasi paparan. Berikan kondisi kontinu dan puncak untuk pemilihan material.
Apakah ini pelindung panas knalpot?
Pada umumnya, lapisan ini melindungi komponen yang sensitif terhadap panas dari panas knalpot di sekitarnya, bukan mengisolasi pipa knalpot itu sendiri. Komponen yang biasanya dilindungi meliputi selang, rangkaian kabel, saluran bahan bakar, saluran EGR, saluran DEF, sensor, dan konektor plastik.
Apakah lapisan pelindung dapat ditambahkan pada konstruksi?
Ya. Kain berlapis khusus aplikasi atau permukaan bagian dalam yang terlindungi dapat dievaluasi ketika dibutuhkan ketahanan terhadap cairan, abrasi, kontaminasi, atau penguraian tepi. Lapisan harus dipilih sesuai dengan suhu operasi dan kondisi paparan.
Bisakah Anda menyediakan prototipe sebelum produksi massal?
Ya. Produksi prototipe disarankan untuk memeriksa kesesuaian, urutan pemasangan, posisi pengencang, akses servis, dan kinerja termal sebelum produk disetujui untuk produksi massal.
Minta Pelindung Panas Kustom
Kirimkan gambar, sampel, suhu operasi, informasi sumber panas, dan perkiraan kuantitas Anda ke BSTFLEX. Tim kami akan meninjau geometrinya, merekomendasikan konstruksi multi-lapisan yang sesuai, dan menyiapkan solusi khusus komponen untuk kebutuhan prototipe atau produksi.
Hubungi BSTFLEX untuk mendapatkan penawaran harga atau evaluasi prototipe.
