Peringkat suhu insulasi knalpot pemanas diesel bukanlah suhu yang dapat Anda harapkan pada bagian luar selongsong yang terpasang. Suatu bahan mungkin tahan terhadap paparan panas yang ditentukan, sementara rakitan akhir tetap terlalu panas untuk bersentuhan dengan orang, kabel, trim, or komponen lain yang sensitif terhadap suhu.
Bagi produsen kit pemanas, konverter kendaraan, dan installer kelautan, perbedaan ini mengubah pertanyaan pembelian. Alih-alih hanya menanyakan seberapa besar insulasi yang dapat ditahan, tanyakan suhu berapa yang harus dipertahankan oleh rakitan yang terpasang, di mana suhu tersebut akan diukur dan di bawah kondisi pengoperasian apa.
Panduan ini berfokus pada penafsiran peringkat dan penentuan pemeriksaan termal untuk pembungkus knalpot pemanas diesel dan selongsong insulasi. Untuk pilihan perlindungan selip, jahitan, dan lapisan yang lebih luas, lihat panduan insulasi knalpot pemanas diesel.
Identifikasi Suhu yang Dijelaskan oleh Spesifikasi
Sistem pembuangan memiliki beberapa lokasi suhu. Angka yang dicatat di dalam aliran gas buang tidak dapat digunakan seolah-olah itu adalah suhu dinding pipa, permukaan insulasi, atau panel yang berdekatan. Setiap lokasi menjawab pertanyaan teknik yang berbeda.
| Suhu | Apa yang dijelaskannya | Apa yang membantu menetapkannya |
|---|---|---|
| Suhu gas buang | Gas yang mengalir di dalam pipa knalpot logam. | Kondisi termal yang dihasilkan oleh pemanas; ini bukan pengukuran langsung dari bagian luar selongsong. |
| Suhu dinding pipa | Permukaan logam di bawah insulasi pada posisi yang ditentukan. | Paparan lokal yang dialami oleh insulasi pada antarmuka pipa. |
| Suhu permukaan luar lagging | Bagian luar yang terpapar dari selongsong atau pelindung yang terpasang. | Kondisi permukaan yang relevan dengan risiko kontak dan perpindahan panas di sekitarnya. |
| Suhu komponen terdekat | Lokasi terpilih pada kabel, trim, panel, atau komponen terlindungi lainnya. | Apakah komponen tersebut tetap berada dalam ketentuan servis yang diizinkan. |
| Suhu sekitar lokal | Udara di sekitar pada posisi yang didokumentasikan, jauh dari kontak langsung dengan bagian yang panas. | Lingkungan tempat pembacaan lainnya diperoleh. |
Tentukan posisi pengukuran serta suhunya. Pembacaan yang diambil di samping sambungan logam yang terpapar tidak boleh dibandingkan dengan pembacaan yang diambil di tengah bagian lurus yang tertutup penuh.
Pisahkan Peringkat Berkelanjutan dari Paparan Jangka Pendek
Peringkat suhu berkelanjutan berkaitan dengan paparan terus-menerus di bawah spesifikasi material yang dinyatakan. Peringkat puncak atau intermiten berkaitan dengan periode paparan yang terbatas. Tidak ada satu pun yang harus diinterpretasikan tanpa durasi, kondisi pengujian, dan kriteria penerimaan di baliknya.
Tanyakan properti mana yang harus tetap dapat diterima setelah pemanasan. Integritas visual, fleksibilitas, stabilitas dimensi, dan kemampuan untuk mempertahankan cakupan adalah persyaratan yang berbeda. Sampel yang belum terbakar secara terlihat belum tentu menunjukkan kinerja servis jangka panjang yang sesuai.

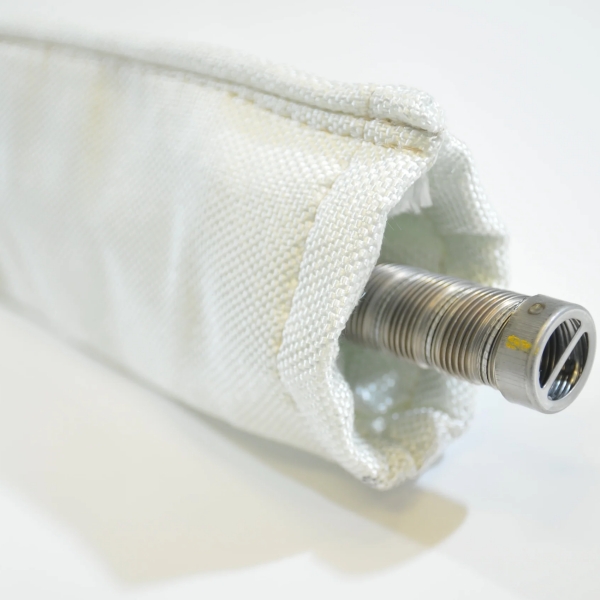

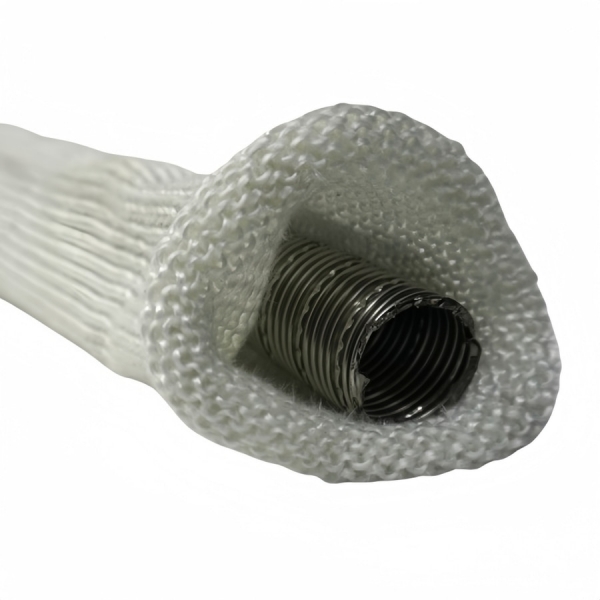

The BSTFLEX Diesel Heater Exhaust Insulation Lagging menggunakan konstruksi serat kaca E-glass rajutan. Untuk spesifikasi produksi, konfirmasikan kelas selongsong yang dipilih dan batas paparan yang didokumentasikan alih-alih menerapkan nilai suhu serat kaca generik ke setiap produk jadi.
Jika suatu perakitan mencakup lapisan, jaket luar, jahitan, atau komponen penahan, evaluasi bahan-bahan tersebut pada suhu lokalnya masing-masing. Peringkat untuk serat dasar tidak secara otomatis memenuhi syarat perakitan lengkap.
Mengapa Selongsong yang Sama Dapat Menghasilkan Suhu Permukaan yang Berbeda
Penunjukan material tidak menjelaskan keseluruhan jalur perpindahan panas. Dua instalasi yang menggunakan selongsong pembuangan serat kaca yang sama dapat berbeda dalam masukan panas, cakupan, aliran udara di sekitar, dan suhu penutup.
Ketebalan dan cakupan yang dipasang
Catat kondisi selongsong setelah pemasangan. Peregangan, kompresi lokal, celah, atau kerutan dapat mengubah jalur termal. Ketebalan dinding nominal saja tidak mencerminkan setiap posisi di sekitar tikungan atau penyangga.
Suhu pipa dan siklus pengoperasian
Bandingkan kondisi pengoperasian pemanas yang setara. Pembacaan yang dikumpulkan selama pemanasan awal tidak boleh disajikan seolah-olah menggambarkan operasi berkelanjutan atau suhu tertinggi yang dicapai selama siklus penuh.
Pergerakan udara dan kondisi rumah pelindung
Bangku uji terbuka dan kompartemen peralatan tertutup memiliki kondisi pelepasan panas yang berbeda. Dokumentasikan ventilasi dan posisi panel akses tanpa menghalangi aliran udara yang diperlukan pemanas.
Sambungan logam lokal
Fleksibel, braket, dan transisi yang tidak tertutup dapat menciptakan kondisi termal yang berbeda dari bagian pipa berinsulasi. Nilai jalur yang terpasang alih-alih hanya memilih titik pengukuran yang paling dingin.
Tentukan kinerja perakitan yang terpasang, bukan hanya ketahanan suhu tekstil. Catatan penerimaan yang berguna menghubungkan identitas material, geometri pemasangan, kondisi pengoperasian, dan suhu yang diukur.
Bangun Pemeriksaan Termal di Sekitar Pemasangan Pemanas Aktual
Berikut ini adalah usulan kerangka kerja untuk perbandingan OEM atau rencana kualifikasi, bukan standar pengujian universal. Produsen pemanas dan insinyur sistem yang bertanggung jawab harus menyetujui kondisi pengoperasian, susunan sensor, dan batas penerimaan sebelum pengujian.
| Variabel uji | Catat atau kontrol | Alasan |
|---|---|---|
| Konfigurasi pemanas | Model pemanas, pengaturan yang relevan, dan urutan pengoperasian. | Masukan panas yang berbeda dapat menyembunyikan efek insulasi. |
| Susunan gas buang | Bahan pipa, geometri, sambungan, penyangga, dan bagian yang tertutup. | Perbandingan harus menggunakan pemasangan yang setara. |
| Sampel isolasi | Referensi material, identifikasi lot, cakupan terpasang, dan metode penahanan. | Hasil harus dapat dilacak ke konstruksi yang diuji. |
| Lingkungan sekitar | Suhu sekitar lokal, ventilasi, dan kondisi penutup. | Perubahan pada lingkungan sekitar memengaruhi perpindahan panas. |
| Susunan pengukuran | Jenis sensor, rentang, metode pemasangan, dan posisi pengukuran yang ditandai. | Hasil harus mendeskripsikan lokasi dan metode yang sebanding. |
| Durasi pengujian | Periode pemanasan, interval pengamatan, kriteria stabilitas yang disepakati, dan pengamatan penghentian jika relevan. | Cuplikan singkat dapat melewatkan suhu maksimum di kemudian hari. |
| Kriteria kelulusan | Batas permukaan dan komponen yang spesifik untuk proyek, termasuk ketidakpastian pengukuran. | Pembacaan suhu bukanlah keputusan lulus/gagal hingga kriteria ditentukan. |
Gunakan personel yang berkualifikasi dan penyiapan pengujian yang dikendalikan. Jangan mengoperasikan instalasi tanpa perlindungan yang diperlukan hanya untuk mendapatkan perbandingan pipa telanjang. Jika rencana yang disetujui mengizinkan pengujian komparatif, ubah satu variabel yang ditentukan dalam satu waktu dan jaga kondisi lainnya tetap konsisten.
Berhati-hati Saat Mengukur Permukaan Logam Reflektif
Termometer inframerah dan kamera termal menyimpulkan suhu dari radiasi yang dipancarkan. Permukaan baja tahan karat dan aluminium mengkilap dapat menghasilkan pembacaan yang menyesatkan ketika emisivitas dan radiasi yang dipantulkan tidak ditangani dengan benar. Pengaturan instrumen yang sama tidak boleh otomatis digunakan untuk logam telanjang, tekstil fiberglass, dan jaket luar berpelapis.
Untuk pengujian penerimaan, gunakan metode pengukuran yang sesuai dengan permukaan aktual. Ini mungkin melibatkan sensor kontak yang dipasang dengan benar atau metode inframerah yang divalidasi untuk permukaan dan rentang suhu tersebut. Catat pengaturan instrumen, ukuran target, dan jarak pengukuran jika relevan.
Jangan menempelkan selotip listrik biasa atau penanda perekat yang tidak memenuhi syarat pada pipa pembuangan yang panas hanya untuk membuat target pengukuran. Perawatan permukaan atau bahan pemasangan apa pun harus dinilai untuk paparan lokalnya dan tidak boleh merusak pemasangan.
Jangan Mengubah Peringkat Bahan Menjadi Klaim Aman Disentuh
Peralatan berisolasi tetap dapat menyebabkan luka bakar akibat kontak. Risiko kontak bergantung pada lebih dari satu angka suhu: bahan permukaan, durasi kontak, dan interaksi pengguna yang diharapkan juga penting. Selongsong yang tetap utuh selama paparan suhu tinggi tidak membuktikan bahwa bagian luarnya aman untuk dipegang.
Jika orang dapat menyentuh area pembuangan selama penggunaan atau servis, tentukan skenario kontak dan persyaratan pengamanan apa pun selama desain. Jangan memvalidasi permukaan yang panas dengan menyentuhnya. Akses pemeliharaan harus mengikuti instruksi penonaktifan dan pendinginan pemanas.
Batas suhu komponen terdekat adalah persyaratan terpisah lainnya. Selubung kabel, konektor plastik, dan panel interior dapat memiliki kondisi izin yang berbeda; gunakan spesifikasi komponen yang berlaku alih-alih satu batas umum untuk seluruh kompartemen.
Tulis Persyaratan Penerimaan yang Dapat Diperiksa
Pertanyaan seperti “selongsong pembuangan bersuhu tinggi” mengidentifikasi keluarga produk tetapi tidak menentukan hasil termal. Persyaratan yang lebih berguna menjelaskan kesesuaian bahan dan kondisi pengoperasian yang dimaksudkan.
Contoh rumusan spesifikasi: Perakitan insulasi pembuangan harus dievaluasi pada konfigurasi pemanas dan pembuangan yang disetujui. Catat suhu antarmuka pipa, permukaan luar insulasi, suhu sekitar lokal, dan komponen terdekat yang ditentukan di seluruh urutan pengoperasian yang disepakati. Suhu maksimum yang diukur harus memenuhi batas khusus proyek setelah memperhitungkan ketidakpastian pengukuran. Mengikuti siklus termal yang disepakati, periksa cakupan, retensi, dan kondisi fisik. Catat referensi bahan yang diuji, dimensi pemasangan, dan penyimpangan apa pun dari konfigurasi yang disetujui.
Proyek harus menyediakan batas aktual, jumlah siklus, dan urutan pengoperasian. Pernyataan ini tidak menyiratkan bahwa produk BSTFLEX tertentu telah lulus uji pelanggan atau memegang persetujuan pemasangan tertentu.
Laporkan Penurunan Suhu Tanpa Melebih-lebihkan Hasilnya
Pernyataan seperti “mengurangi suhu sebesar 70%” tidak bermakna tanpa referensi yang ditentukan, lokasi pengukuran, dan kondisi pengujian. Persentase yang dihitung langsung dari pembacaan Celsius sangat tidak cocok sebagai ukuran umum efektivitas insulasi karena titik nol Celsius bukanlah referensi termal absolut.
Lebih disukai laporan yang menunjukkan suhu yang diukur, perbedaan antara pembacaan yang dapat dibandingkan, kondisi sekitar lokal, dan ketidakpastian pengujian. Nyatakan apakah perbandingan tersebut menyangkut bagian luar selongsong, panel terdekat, atau titik tertentu lainnya. Jangan menyajikan pengurangan di satu lokasi sebagai jaminan untuk semua komponen terdekat atau semua mode pengoperasian pemanas.
Kinerja Termal Tidak Menggantikan Jarak Bebas atau Penyegelan Pembuangan
Ikuti persyaratan produsen pemanas untuk perutean pembuangan, pemisahan, penetrasi, penyangga, dan pembuangan. Selongsong insulasi tidak serta merta mengizinkan jarak bebas yang lebih kecil, kontak dengan saluran bahan bakar atau kabel, atau perutean melalui ruang yang tidak sesuai.
Pipa pembuangan logam dan sambungan yang disetujui berisi gas pembakaran. Lapisan tekstil bukanlah perbaikan yang kedap gas dan tidak boleh digunakan untuk menutupi sambungan yang bocor alih-alih memperbaikinya. Integritas sambungan dan perlindungan termal memerlukan pemeriksaan terpisah.
Untuk pemasangan di kapal, nilai susunan pembuangan laut yang ditentukan alih-alih memperlakukan selongsong sebagai persetujuan untuk digunakan di bawah dek. Jaga agar ketentuan drainase, akses inspeksi, dan ventilasi yang diperlukan tetap berfungsi.
Periksa Kembali Selongsong setelah Siklus Termal
Sebagai bagian yang diusulkan dari rencana kualifikasi, bandingkan pemasangan sebelum dan sesudah siklus pemanasan yang disepakati. Cari pergerakan menjauh dari bagian yang dilindungi, pipa yang terbuka, penipisan pada penyangga, tepi yang rusak, atau perubahan yang mencegah selongsong tetap berada di posisi yang semestinya.
Catat kelembapan, kontaminasi minyak, atau paparan servis lainnya secara terpisah dari pengujian termal kering. Hasil tahan panas tidak menetapkan ketahanan cuaca, ketahanan terhadap kontaminan, atau masa pakai. Jika kondisi tersebut penting, sertakan bukti material yang sesuai dan evaluasi tambahan dalam persyaratan proyek.
Sumber Pipa dan Lapisan sebagai Komponen yang Berbeda

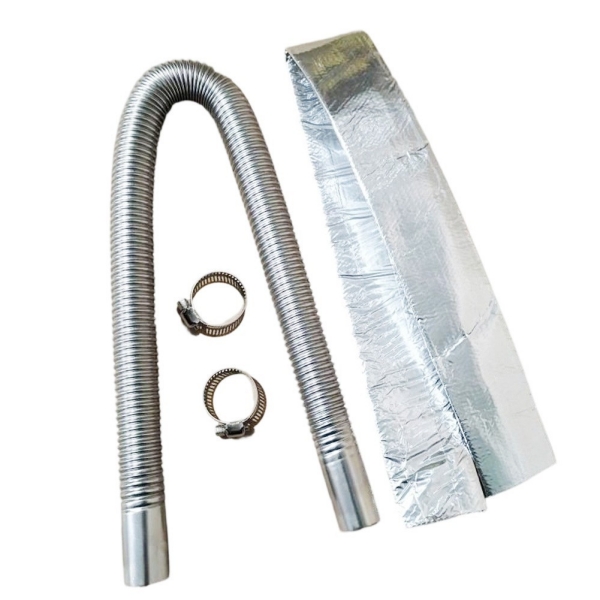

BSTFLEX mencantumkan Flexible Stainless Steel Diesel Heater Exhaust Hose untuk perutean pembuangan dan produk lapisan serat kaca rajut terpisah untuk perlindungan termal eksternal. Tentukan kedua komponen agar geometri pipa, kecocokan selongsong, dan sampul pemasangan yang tersedia dapat ditinjau bersama.
Rentang heat protection tube and warm air ducting range yang lebih luas juga berisi produk untuk bagian lain dari sistem pemanas. Pisahkan deskripsi pesanan: insulasi saluran udara hangat kabin dan insulasi pembuangan pembakaran tidak dapat saling menggantikan hanya karena keduanya disebut insulasi pemanas.
Kirimkan Kondisi Pengoperasian dengan Permintaan Lapisan Pembuangan Anda
Untuk tinjauan insulasi pembuangan pemanas, berikan identifikasi pemanas, diameter luar pipa pembuangan, panjang yang tertutup, foto pemasangan, dan jarak bebas yang tersedia. Tambahkan suhu pipa yang diketahui atau persyaratan paparan, rentang sekitar lokal, siklus pengoperasian yang diharapkan, dan batas yang ditentukan untuk permukaan yang dapat diakses atau komponen terdekat.
Untuk pasokan OEM, identifikasi jumlah sampel yang diperlukan, jumlah produksi, format pengemasan, dan dokumen teknis yang diperlukan untuk persetujuan. Konfirmasikan konstruksi yang diusulkan dan bukti yang tersedia sebelum merilis spesifikasi produksi.
FAQ: Peringkat Suhu Insulasi Pembuangan Pemanas
Apakah peringkat suhu tinggi berarti selongsong pembuangan aman disentuh?
Tidak. Peringkat paparan bahan tidak menyatakan suhu permukaan luar dari selongsong yang dipasang. Risiko kontak harus dievaluasi untuk permukaan aktual, kondisi pengoperasian, and durasi kontak yang mungkin.
Seberapa besar lapisan pembuangan pemanas diesel akan menurunkan suhu permukaan?
Tidak ada satu pun pengurangan tunggal yang berlaku untuk setiap pemasangan. Hal ini tergantung pada suhu pipa, insulasi yang dipasang, cakupan, lingkungan sekitar, dan lokasi pengukuran. Minta hasil untuk perakitan yang representatif dan kondisi pengujian yang dinyatakan.
Bisakah saya membandingkan logam telanjang dan pipa berisolasi dengan pengaturan termometer inframerah yang sama?
Tidak tanpa memeriksa metode pengukuran. Logam reflektif, serat kaca, dan permukaan berlapis dapat memiliki karakteristik emisivitas yang berbeda. Gunakan pengaturan atau pengukuran kontak yang divalidasi untuk permukaan yang sedang diuji.
Apa saja yang harus disertakan dalam laporan uji insulasi pembuangan OEM?
Sertakan referensi bahan, konfigurasi pemanas, geometri pemasangan, urutan pengoperasian, kondisi sekitar, lokasi sensor, suhu yang diukur, batas penerimaan, and temuan pemeriksaan pasca-uji. Nyatakan metode dan ketidakpastian pengukuran.
