Pelindung panas filter partikulat diesel harus bekerja di lingkungan yang berubah secara berulang antara penyalaan dingin, pengoperasian knalpot normal, regenerasi, dan pemadaman. Pelindung ini juga dapat berada di bawah truk atau mesin yang mengalami getaran, kelembapan, kontaminasi jalan, dan ruang pemasangan yang terbatas sebagai bagian dari servis sehari-hari.
Oleh karena itu, bahan pelindung panas DPF tidak boleh dipilih hanya berdasarkan angka suhu semata. Pelindung yang sudah jadi harus melindungi komponen di sekitarnya sekaligus mempertahankan geometri, integritas pemasangan, dan jarak bebas yang diperlukan selama siklus pengoperasian penuh.
BSTFLEX menyediakan bahan pelindung panas baja tahan karat timbul untuk knalpot kustom dan penghalang termal pengolahan gas buang diesel. Bahan ini dapat dipotong, dilipat, dicap, dan dibentuk sesuai dengan geometri DPF, DOC, pipa knalpot, atau pelindung kolong bodi yang diperlukan.
Filter partikulat diesel menangkap materi partikulat dari aliran gas buang. Selama regenerasi, timbunan soot dioksidasi menggunakan suhu sistem pembuangan yang ditinggikan.
Ini menciptakan masalah manajemen termal yang berbeda dari panel bodi bersuhu rendah konvensional. Rakitan pengolahan gas buang dapat terletak dekat dengan:
Tujuan dari pelindung panas DPF adalah untuk mengontrol panas yang mencapai komponen di sekitarnya tanpa mengganggu pengoperasian, pemeriksaan, atau pemeliharaan sistem pengolahan gas buang.
Istilah-istilah ini sering digunakan secara bersamaan, tetapi keduanya dapat menggambarkan konstruksi yang berbeda.
Sebuah pelindung panas DPF dapat berupa penghalang logam terpisah yang dibentuk dan ditempatkan di sekitar atau di samping komponen pengolahan gas buang.
Isolasi DPF dapat merujuk pada lapisan isolasi yang dimasukkan ke dalam pelindung multi-lapisan atau rakitan termal lainnya.
Oleh karena itu, gambar pembelian harus menetapkan apakah persyaratannya adalah untuk:
Produk-produk ini dapat berisi bahan logam yang serupa tetapi memiliki persyaratan ketebalan, manufaktur, dan kinerja termal yang sangat berbeda.
Baja tahan karat adalah keluarga bahan yang praktis untuk pelindung pengolahan gas buang diesel karena aplikasinya menggabungkan paparan termal dengan tuntutan struktural dan lingkungan.
Pelindung DPF dapat mengalami:
Persyaratan ini membuat ketahanan mekanis menjadi penting di samping performa termal.

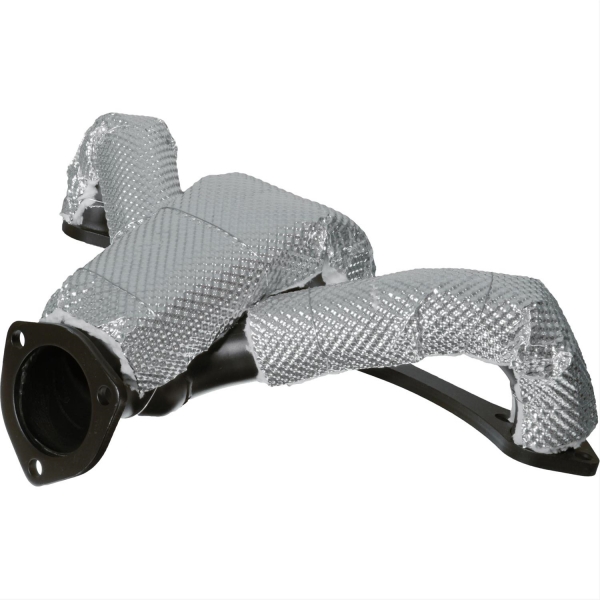

BSTFLEX Lembaran Penghalang Termal Baja Tahan Karatmenggunakan struktur timbul, bukan permukaan yang sepenuhnya datar. Geometri ini dapat meningkatkan kekakuan logam tipis dan membantu pelindung yang telah selesai mempertahankan bentuknya setelah dipotong dan dibentuk.
RFQ yang hanya mencantumkan "pelindung panas DPF baja tahan karat" tidak mendefinisikan material secara lengkap.
Kelas baja tahan karat memengaruhi sifat-sifat seperti:
Jika produsen kendaraan atau peralatan telah menyetujui suatu kelas, cantumkan persyaratan pasti tersebut dalam gambar dan spesifikasi pembelian.
Jika pemilihan material masih terbuka, berikan informasi lingkungan pengoperasian dan persyaratan aplikasi agar kelas kandidat dapat ditinjau sebelum pengambilan sampel.
Jangan mengganti satu kelas baja tahan karat dengan yang lain hanya karena keduanya dijelaskan secara komersial sebagai baja tahan karat tahan panas.
Lokasi pelindung mengubah beban termalnya.
Pelindung yang terletak dekat dengan rumah DPF mengalami lingkungan termal yang lebih ekstrem dan biasanya memerlukan pertimbangan cermat mengenai kelas material, sambungan, pemuaian termal, dan jarak bebas lokal.
Pelindung yang dipasang pada sasis atau struktur lantai dapat berada lebih jauh dari DPF dan bertindak terutama sebagai penghalang radiasi yang melindungi bodi kendaraan dan sistem di sekitarnya.
Jika satu lapisan logam tidak dapat mencapai kondisi sisi yang dilindungi yang diperlukan dalam ruang kemasan yang tersedia, lapisan insulasi dapat dimasukkan ke dalam perakitan.
Ketiga desain ini tidak boleh menggunakan spesifikasi material yang sama tanpa tinjauan teknik.
Pelindung panas logam tidak boleh dievaluasi secara terpisah dari celah pemasangannya.
Ketika logam dipisahkan dari DPF atau permukaan pembuangan, desain tersebut dapat membatasi perpindahan panas konduktif langsung dan menggunakan lembaran tersebut terutama sebagai penghalang radiasi.
Jika logam ditempatkan langsung pada komponen panas, kontak tersebut menciptakan jalur konduktif.
Ini berarti bahwa dua pelindung yang terbuat dari baja tahan karat yang sama dapat berkinerja secara berbeda hanya karena yang satu memiliki celah udara yang efektif dan yang lainnya tidak.
Oleh karena itu, gambar teknik harus mendefinisikan:
Periksa jarak bebas minimum saat sistem pembuangan panas dan di bawah pergerakan kendaraan yang diharapkan, bukan hanya saat sistem dingin di bengkel.
Area datar yang luas dari lembaran baja tahan karat tipis dapat melengkung dengan relatif mudah. Meningkatkan ketebalan logam dapat meningkatkan kekakuan, tetapi juga menambah massa dan penggunaan material.
Embossing menambahkan geometri tiga dimensi pada lembaran dan dapat meningkatkan stabilitas struktural tanpa hanya mengandalkan ukuran logam dasar yang lebih berat.
Untuk pelindung panas aftertreatment diesel, struktur embos dapat menopang:
Pola embossing harus tetap kompatibel dengan operasi pembentukan selanjutnya. Area di sekitar tikungan tajam, lubang, atau antarmuka pemasangan mungkin memerlukan pertimbangan perkakas yang berbeda dari bagian tengah panel yang luas.
| Konstruksi | Peran Desain Khas | Item Utama yang Harus Ditentukan |
|---|---|---|
| Lapisan baja tahan karat bertuliskan timbul tunggal | Penghalang radiasi kaku dengan jarak terkontrol | Kelas, ukuran, pola, geometri, celah udara, dan pemasangan |
| Lapisan logam ganda | Membuat pemisahan tambahan di dalam perakitan pelindung | Lapisan dalam dan luar, jarak, penyambungan, dan konstruksi tepi |

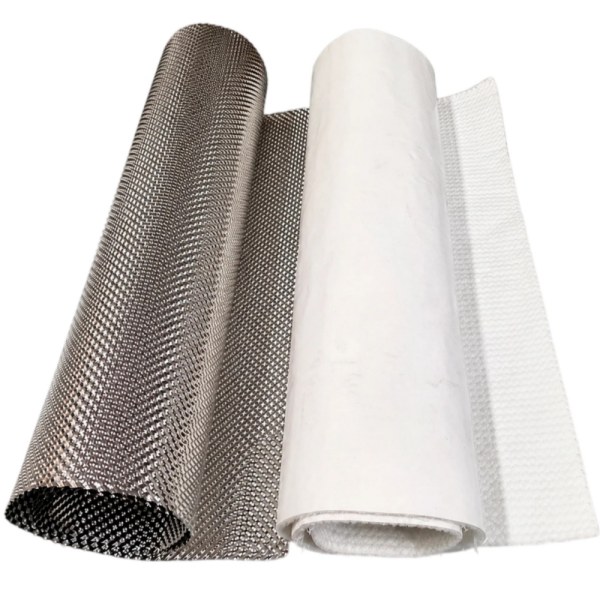

| Lapisan baja tahan karat plus isolasi | Menambahkan ketahanan termal jika penghalang logam saja tidak cukup | Lapisan permukaan, bahan isolasi, ketebalan, lapisan belakang, dan penutup tepi |
| Rakitan terisolasi yang terbentuk sepenuhnya | Perlindungan termal khusus aplikasi yang siap dipasang | Gambar lengkap, antarmuka, persyaratan termal, dan kriteria penerimaan |
Jangan mentransfer kemampuan suhu baja tahan karat secara langsung ke isolasi, lapisan belakang, pengencang, atau rakitan yang sudah selesai. Setiap lapisan harus sesuai dengan kondisi operasinya masing-masing.
Pelindung panas DPF tidak boleh divalidasi hanya selama operasi mesin steady-state.
Program pengujian harus mewakili siklus kerja aftertreatment yang relevan, termasuk kondisi yang menghasilkan suhu tertinggi pada pelindung atau komponen yang dilindungi.
Tergantung pada program kendaraan, ini dapat mencakup:
Jangan berasumsi bahwa kondisi terpanas terjadi saat kendaraan sedang bergerak. Aliran udara yang berkurang setelah perubahan siklus kerja atau pemadaman dapat mengubah suhu di sekitar perakitan aftertreatment.
Pemanasan mengubah dimensi komponen gas buang dan pelindungnya. Pendinginan membalikkan pergerakan tersebut.
Jika pelindung baja tahan karat sangat tertahan di beberapa titik pemasangan, pemuaian dan penyusutan yang berulang dapat menciptakan tegangan lokal di sekitar tab, pengencang, tekukan, atau lubang.
Oleh karena itu, desain pemasangan harus memperhitungkan pergerakan termal serta getaran.
Fitur yang berguna dapat mencakup yang khusus untuk proyek:
Ini adalah pilihan desain, bukan persyaratan universal. Dimensi dan penggunaannya harus dikembangkan untuk pelindung yang sebenarnya.
Celah udara di sekitar panel utama tidak mencegah konduksi panas melalui braket atau pengencang yang terhubung ke komponen gas buang yang panas.
Selama peninjauan pelindung DPF, telusuri jalur panas lengkap melalui:
Jika komponen yang dilindungi tetap terlalu panas meskipun permukaan pelindung yang luas bekerja dengan baik, ikatan konduktif dapat menjadi salah satu area yang perlu diselidiki.
Banyak sistem aftertreatment diesel ditempatkan di kolong kendaraan komersial, bus, alat berat, atau mesin lainnya.
Oleh karena itu, pelindung dapat menghadapi kondisi yang tidak ada dalam uji termal laboratorium yang terlindung.
Bergantung pada aplikasinya, validasi mungkin perlu mempertimbangkan:
Bahan yang lulus uji panas awal harus tetap dievaluasi terhadap kondisi daya tahan yang relevan dengan kendaraan.
Sistem DPF adalah perakitan yang dapat diservis. Pelindung termal tidak boleh mengubah inspeksi rutin atau servis filter menjadi operasi pembongkaran yang tidak perlu.
Sebelum menyelesaikan garis besar pelindung, identifikasi persyaratan akses untuk:
Jika pelindung harus dilepas selama pemeliharaan normal, desain pemasangan harus mendukung pemasangan berulang tanpa deformasi yang tidak terkendali.
Akses servis harus ditunjukkan pada gambar perakitan alih-alih ditemukan setelah pelindung produksi pertama dipasang.
Aftertreatment diesel modern dapat mencakup beberapa komponen seperti katalis oksidasi diesel, filter partikulat diesel, dan sistem reduksi katalitik selektif.
Jangan gunakan "pelindung DPF" sebagai nama generik untuk setiap penghalang termal dalam rangkaian aftertreatment yang lengkap.
Untuk gambar OEM, identifikasi lokasi sebenarnya:
Ini membuat diskusi pemasok menjadi lebih tepat dan membantu mencegah zona termal yang berbeda diperlakukan sebagai satu persyaratan material yang identik.
Pelindung pipa knalpot konvensional terutama mengatasi panas yang dihasilkan oleh gas buang yang mengalir melalui pipa. Pelindung area DPF adalah bagian dari lingkungan aftertreatment yang lebih besar yang dapat mengalami kondisi termal yang berubah terkait dengan pengoperasian dan regenerasi filter.
Alasan ini membuat spesifikasi pelindung pipa tidak boleh disalin secara otomatis ke perakitan DPF tanpa meninjau:
Untuk opsi manajemen termal gas buang yang lebih luas, lihat rangkaian Insulasi Pelindung Panas Knalpot BSTFLEX.
Tahap pasokan harus diidentifikasi sebelum penawaran.
Bahan mentah: lembaran baja tahan karat timbul yang dipasok untuk pemotongan dan pembentukan oleh pelanggan sendiri.
Lembaran potong: profil datar yang ditentukan yang siap untuk pembentukan selanjutnya.

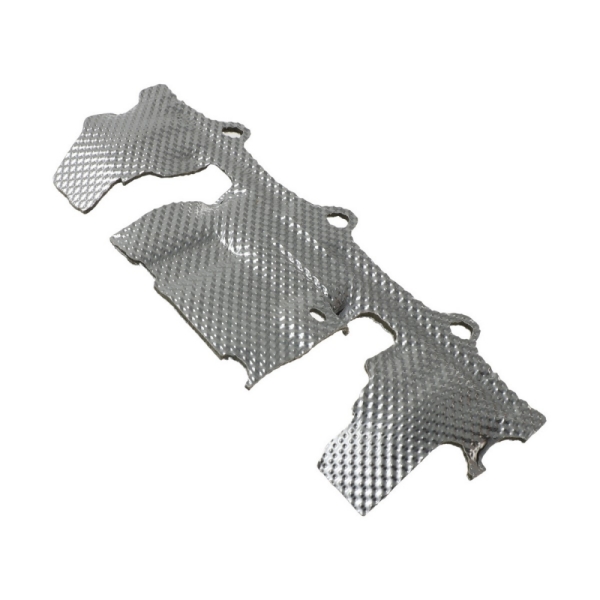

Komponen yang dibentuk: pelindung logam tiga dimensi dengan tikungan, lubang, tab, dan tepi yang diperlukan.
Komponen berinsulasi: pelindung lengkap yang berisi lapisan logam dan insulasi termal.
Jika komponen stempel jadi diperlukan, pelanggan juga dapat meninjau Pelindung Panas Stamping Logam rentang.
| Item Gambar | Informasi yang Diperlukan |
|---|---|
| Bahan | Kelas baja tahan karat dan spesifikasi bahan yang berlaku |
| Ketebalan logam dasar | Ketebalan nominal dan toleransi |
| Embossing | Referensi pola, orientasi, dan persyaratan profil terkontrol |
| Geometri akhir | Garis luar keseluruhan, permukaan melengkung, flensa, dan fitur bentukan |
| Pemasangan | Lubang, celah, tab, braket, dan datum pengait |
| Jarak aman | Jarak yang diperlukan dari DPF dan komponen di sekitarnya |
| Tepi | Dipotong, dihaluskan dari geram, dikembalikan, dilipat, atau kondisi khusus lainnya |
| Konstruksi lapisan | Lapisan tunggal, beberapa lapisan logam, atau logam ditambah isolasi |
| Sisi sumber panas | Orientasi tertanda dengan jelas |
Pemasok bahan dapat mengevaluasi proyek dengan lebih efektif ketika persyaratan termal menjelaskan instalasi, bukannya memberikan satu suhu terisolasi.
Informasi yang berguna meliputi:
Identifikasi nilai mana yang diukur, dihitung, atau diperkirakan. Ini mencegah asumsi pengembangan awal dianggap sebagai persyaratan produksi terverifikasi di kemudian hari.
Sertifikat bahan menetapkan informasi tentang logam yang dipasok. Sertifikat tersebut tidak menunjukkan kinerja termal dari pelindung DPF terpasang.
Validasi kendaraan atau peralatan harus memeriksa rakitan secara lengkap.
Kinerja termal: ukur komponen yang dilindungi di bawah siklus tugas yang disepakati, termasuk kondisi yang berkaitan dengan regenerasi jika berlaku.
Ketahanan mekanis: periksa tab, lubang, jahitan, dan bentuk keadaan bebas setelah paparan siklus dan getaran yang diperlukan.
Jarak bebas: verifikasi bahwa pelindung tidak bersentuhan dengan DPF, pipa pembuangan, atau sistem yang berdekatan selama pengoperasian.
Ketahanan lingkungan: evaluasi korosi atau kontaminasi jika relevan dengan pemasangan.
Kemudahan servis: konfirmasikan bahwa sensor, klem, dan antarmuka servis filter yang diperlukan tetap dapat diakses.
Baja tahan karat sangat cocok untuk pelindung panas DPF dan pengolahan gas buang diesel karena aplikasi ini dapat menggabungkan paparan termal yang tinggi, getaran, dan kondisi lingkungan kolong kendaraan. Kelas baja tahan karat dan konstruksi pelindung yang tepat harus dipilih untuk sistem tertentu.
DPF beroperasi di lingkungan gas buang bersuhu tinggi dan dapat mengalami beban termal yang tinggi selama regenerasi. Pelindung panas membantu mengontrol paparan panas ke komponen kendaraan atau peralatan di sekitarnya.
Aluminium dapat dipertimbangkan untuk beberapa penghalang radiasi sekunder atau yang dipasang di bodi jika kondisi termal yang diukur memungkinkannya. Pelindung DPF yang pas harus dipilih berdasarkan lingkungan operasional sebenarnya, bukan sekadar berdasarkan berat.
Tidak. Lembaran baja tahan karat dapat membentuk penghalang logam atau lapisan luar. Pelindung DPF berinsulasi juga memiliki lapisan insulasi termal terpisah. Konstruksi lengkapnya harus ditunjukkan dalam spesifikasi.
Peningkatan ketebalan logam mengubah kekuatan mekanis dan kekakuan, tetapi ukuran pengukur logam saja tidak menentukan perlindungan termal. Celah udara, cakupan, kondisi permukaan, lapisan insulasi, dan jalur perpindahan panas pemasangan juga memengaruhi kinerja.
Ya, ketika regenerasi mewakili kondisi operasi suhu tinggi yang relevan untuk aplikasi tersebut. Siklus validasi harus mereproduksi kondisi termal yang diharapkan akan dihadapi oleh pelindung produksi.
BSTFLEX memasok lembaran penghalang termal baja tahan karat timbul dan mendukung ukuran lembaran kustom, pola, serta proyek pelindung panas yang dibentuk sesuai dengan gambar, sampel, dan persyaratan aplikasi.
BSTFLEX memasok lembaran penghalang termal baja tahan karat timbul untuk filter partikulat diesel, konverter katalitik, pipa knalpot, dan proyek perlindungan termal otomotif atau tugas berat lainnya.
Kirimkan gambar rakitan aftertreatment, mutu baja tahan karat yang diperlukan, ketebalan logam dasar, persyaratan embossing, dimensi akhir, dan jumlah prototipe. Sertakan posisi DPF, tata letak pemasangan, ruang kosong yang tersedia, dan kondisi operasi jika ada.
Untuk lingkungan termal yang sangat menuntut di mana paduan nikel dipertimbangkan, BSTFLEX juga menawarkan bahan pelindung panas Alloy 625 Inconel. Alternatif tersebut harus dievaluasi terhadap persyaratan material yang ditentukan, bukan dianggap sebagai peningkatan otomatis.
Kirimkan gambar pelindung panas DPF dan RFQ Anda ke BSTFLEX untuk tinjauan material, prototipe, dan produksi OEM.
