Pelindung panas filter partikulat diesel harus bekerja dalam lingkungan yang berubah secara berulang antara awal penyalaan mesin (cold start), operasi pembuangan normal, regenerasi, dan penghentian mesin. Pelindung ini juga mungkin terletak di bawah truk atau mesin tempat getaran, kelembapan, kontaminasi jalan, dan ruang pemasangan yang terbatas menjadi bagian dari layanan sehari-hari.
Oleh karena itu, bahan pelindung panas DPF tidak boleh dipilih berdasarkan angka suhu saja. Pelindung yang sudah selesai harus melindungi komponen terdekat sambil mempertahankan geometrinya, integritas pemasangan, dan jarak aman yang diperlukan di sepanjang siklus pengoperasian lengkap.
BSTFLEX menyuplai bahan pelindung panas baja tahan karat timbul untuk penghalang termal knalpot kustom dan pengolahan lanjutan diesel. Bahan tersebut dapat dipotong, dilipat, dicetak, dan dibentuk sesuai dengan geometri pelindung DPF, DOC, pipa knalpot, atau bagian bawah bodi yang diperlukan.

Filter partikulat diesel menangkap materi partikulat dari aliran pembuangan. Selama regenerasi, jelaga yang terakumulasi dioksidasi menggunakan suhu sistem pembuangan yang ditingkatkan.
Hal ini menciptakan masalah manajemen termal yang berbeda dari panel bodi bersuhu rendah konvensional. Rakitan pengolahan lanjutan dapat terletak di dekat:
Tujuan dari pelindung panas DPF adalah untuk mengendalikan panas yang mencapai komponen di sekitarnya tanpa mengganggu pengoperasian, pemeriksaan, atau perawatan sistem pengolahan lanjutan.
Istilah-istilah ini sering digunakan bersamaan, tetapi dapat menggambarkan konstruksi yang berbeda.
Sebuah pelindung panas DPF dapat berupa penghalang logam terpisah yang dibentuk dan ditempatkan di sekitar atau di samping komponen pengolahan lanjutan.
Isolasi DPF dapat merujuk pada lapisan isolasi yang digabungkan ke dalam pelindung berlapis ganda atau rakitan termal lainnya.
Oleh karena itu, gambar teknik pembelian harus menetapkan apakah persyaratannya adalah untuk:
Produk-produk ini dapat mengandung bahan logam yang serupa tetapi memiliki persyaratan ketebalan, manufaktur, dan performa termal yang sangat berbeda.
Baja tahan karat adalah kelompok bahan yang praktis untuk pelindung pengolahan lanjutan diesel karena aplikasinya menggabungkan paparan termal dengan tuntutan struktural dan lingkungan.
Pelindung DPF dapat mengalami:
Persyaratan ini membuat ketahanan mekanis menjadi penting di samping kinerja termal.

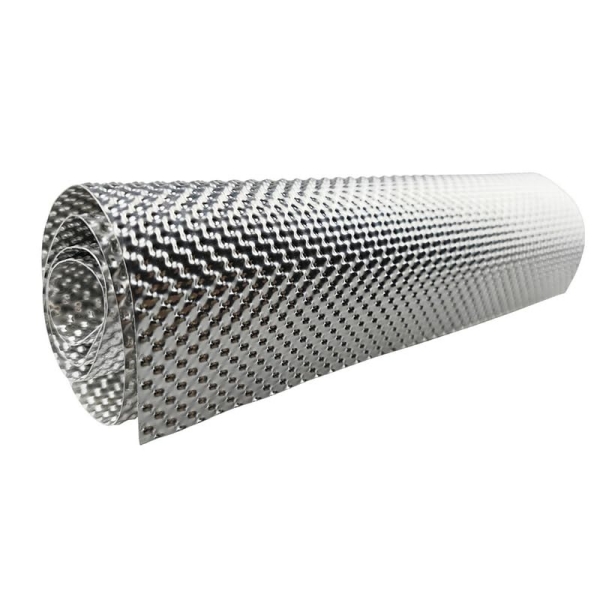

BSTFLEX Lembaran Penghambat Panas Baja Tahan Karatmenggunakan struktur ber emboss, bukan permukaan yang sepenuhnya datar. Geometri ini dapat meningkatkan kekakuan logam tipis dan membantu pelindung jadi mempertahankan bentuknya setelah dipotong dan dibentuk.

RFQ yang hanya mencantumkan "pelindung panas DPF baja tahan karat" tidak mendefinisikan material secara lengkap.
Kelas baja tahan karat memengaruhi sifat-sifat seperti:
Jika produsen kendaraan atau peralatan telah menyetujui kelas tertentu, sertakan persyaratan persis tersebut dalam gambar dan spesifikasi pembelian.
Jika pemilihan material masih terbuka, berikan lingkungan operasional dan persyaratan aplikasi sehingga kelas kandidat dapat ditinjau sebelum pengambilan sampel.
Jangan mengganti satu kelas baja tahan karat dengan kelas lain semata-mata karena keduanya dijelaskan secara komersial sebagai baja tahan karat tahan panas.
Lokasi pelindung mengubah beban termalnya.
Pelindung yang terletak dekat dengan rumah DPF mengalami lingkungan termal yang lebih ekstrem dan biasanya memerlukan pertimbangan cermat mengenai mutu material, sambungan, pemuaian termal, dan jarak bebas lokal.
Pelindung yang dipasang pada sasis atau struktur lantai dapat berada lebih jauh dari DPF dan bertindak terutama sebagai penghalang radiasi yang melindungi bodi kendaraan dan sistem di sekitarnya.
Jika satu lapisan logam tidak dapat mencapai kondisi sisi terlindung yang diperlukan dalam ruang kemasan yang tersedia, lapisan insulasi dapat dimasukkan ke dalam perakitan.
Ketiga desain ini tidak boleh menggunakan spesifikasi material yang sama tanpa tinjauan teknik.
Pelindung panas logam tidak boleh dievaluasi secara terpisah dari celah pemasangannya.
Ketika logam dipisahkan dari DPF atau permukaan pembuangan, desain tersebut dapat membatasi perpindahan panas konduktif langsung dan menggunakan lembaran tersebut terutama sebagai penghalang radiasi.
Jika logam ditempatkan langsung pada komponen panas, kontak tersebut menciptakan jalur konduktif.
Ini berarti bahwa dua pelindung yang terbuat dari baja tahan karat yang sama dapat berkinerja secara berbeda hanya karena yang satu memiliki celah udara yang efektif dan yang lainnya tidak.
Oleh karena itu, gambar teknik harus menentukan:
Periksa ruang bebas minimum saat sistem pembuangan panas dan di bawah pergerakan kendaraan yang diperkirakan, tidak hanya saat sistem dingin di bengkel.

Area datar yang luas dari lembaran baja tahan karat tipis dapat melentur dengan relatif mudah. Meningkatkan ketebalan logam dapat meningkatkan kekakuan, tetapi juga meningkatkan massa dan penggunaan bahan.

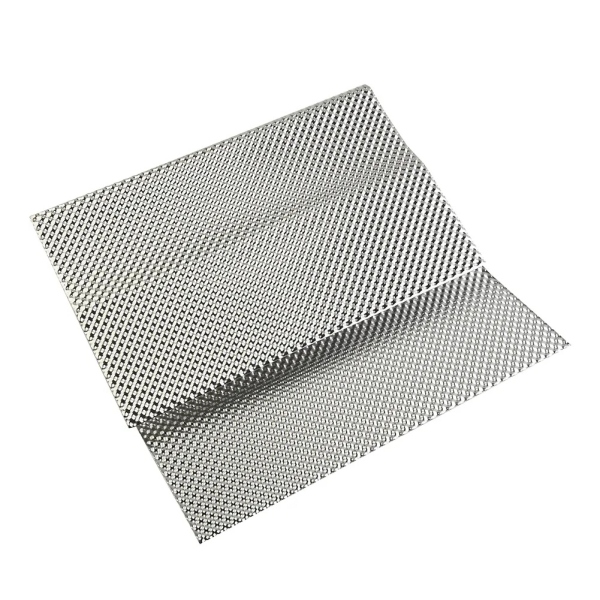

Pengembosan menambahkan geometri tiga dimensi ke lembaran dan dapat meningkatkan stabilitas struktural tanpa hanya mengandalkan ketebalan logam dasar yang lebih berat.
Untuk pelindung panas pascapenanganan diesel, struktur berembos dapat mendukung:
Pola pengembosan harus tetap kompatibel dengan operasi pembentukan selanjutnya. Area di sekitar lekukan tajam, lubang, atau antarmuka pemasangan mungkin memerlukan pertimbangan perkakas yang berbeda dari bagian tengah panel yang luas.
| Konstruksi | Peran Desain Tipikal | Item Utama yang Harus Ditentukan |
|---|---|---|
| Lapisan tunggal baja tahan karat berembos | Penghalang radiasi kaku dengan jarak terkontrol | Kelas, ketebalan, pola, geometri, celah udara, dan pemasangan |
| Lapisan logam ganda | Menciptakan pemisahan tambahan di dalam rakitan pelindung | Lapisan dalam dan luar, jarak, penyambungan, dan konstruksi tepi |

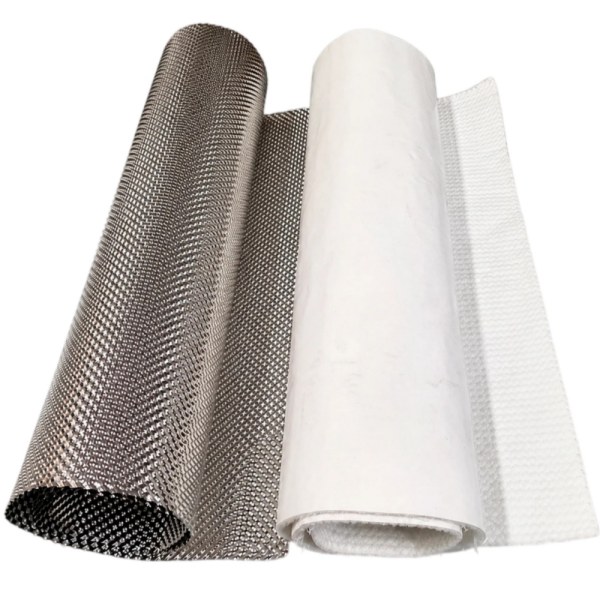

| Lapisan baja tahan karat ditambah isolasi | Menambahkan hambatan termal jika penghalang logam saja tidak cukup | Lapisan, bahan isolasi, ketebalan, pelapis belakang, dan penutup tepi |
| Rangkaian terisolasi yang terbentuk sepenuhnya | Perlindungan termal khusus aplikasi yang siap dipasang | Gambar lengkap, antarmuka, persyaratan termal, dan kriteria penerimaan |
Jangan memindahkan kemampuan suhu baja tahan karat secara langsung ke isolasi, pelapis belakang, pengencang, atau rangkaian lengkap. Setiap lapisan harus sesuai dengan kondisi operasinya sendiri.
Pelindung panas DPF sebaiknya tidak divalidasi hanya selama operasi mesin kondisi stabil.
Program pengujian harus mewakili siklus kerja pengolahan lanjutan yang relevan, termasuk kondisi yang menghasilkan suhu pelindung atau komponen terlindungi tertinggi.
Tergantung pada program kendaraan, ini dapat mencakup:
Jangan berasumsi kondisi terpanas terjadi saat kendaraan sedang bergerak. Aliran udara yang berkurang setelah perubahan siklus kerja atau pemadaman dapat mengubah suhu di sekitar unit aftertreatment.
Pemanasan mengubah dimensi komponen pembuangan dan pelindungnya. Pendinginan membalikkan pergerakan tersebut.
Jika pelindung baja tahan karat sangat tertahan di beberapa titik pemasangan, pemuaian dan penyusutan yang berulang dapat menciptakan tekanan lokal di sekitar tab, pengencang, tikungan, atau lubang.
Oleh karena itu, desain pemasangan harus memperhitungkan pergerakan termal serta getaran.
Fitur yang berguna dapat mencakup yang spesifik untuk proyek:
Ini adalah opsi desain, bukan persyaratan universal. Dimensi dan penggunaannya harus dikembangkan untuk pelindung yang sebenarnya.
Celah udara di sekitar panel utama tidak mencegah konduksi panas melalui braket atau pengencang yang terhubung ke komponen pembuangan yang panas.
Selama peninjauan pelindung DPF, telusuri jalur panas lengkap melalui:
Jika komponen yang dilindungi tetap terlalu panas meskipun permukaan pelindung yang luas bekerja dengan baik, sambungan konduktif dapat menjadi salah satu area yang perlu diselidiki.
Banyak sistem aftertreatment diesel ditempatkan di bawah kendaraan komersial, bus, alat berat, atau mesin lainnya.
Oleh karena itu, pelindung dapat menghadapi kondisi yang tidak ada dalam uji termal laboratorium yang terlindung.
Tergantung pada aplikasinya, validasi mungkin perlu mempertimbangkan:
Bahan yang lolos uji panas awal tetap harus dievaluasi terhadap kondisi daya tahan yang relevan dengan kendaraan.
Sistem DPF adalah unit yang dapat diservis. Pelindung termal tidak boleh mengubah inspeksi rutin atau servis filter menjadi operasi pembongkaran yang tidak perlu.
Sebelum menyelesaikan garis besar pelindung, identifikasi persyaratan akses untuk:
Jika pelindung harus dilepas selama pemeliharaan normal, desain pemasangan harus mendukung pemasangan berulang tanpa deformasi yang tidak terkendali.
Akses servis harus ditunjukkan pada gambar perakitan alih-alih ditemukan setelah pelindung produksi pertama dipasang.
Aftertreatment diesel modern dapat mencakup beberapa komponen seperti diesel oxidation catalyst, diesel particulate filter, dan selective catalytic reduction system.
Jangan gunakan “pelindung DPF” sebagai nama umum untuk setiap penghalang termal dalam perakitan aftertreatment yang lengkap.
Untuk gambar OEM, identifikasi lokasi aktual:
Ini membuat diskusi pemasok menjadi lebih tepat dan membantu mencegah zona termal yang berbeda diperlakukan sebagai satu persyaratan material yang identik.
Pelindung pipa knalpot konvensional terutama mengatasi panas yang dihasilkan oleh gas buang yang mengalir melalui pipa. Pelindung area DPF adalah bagian dari lingkungan aftertreatment yang lebih besar yang dapat mengalami perubahan kondisi termal yang terkait dengan pengoperasian dan regenerasi filter.
Karena alasan ini, spesifikasi pelindung pipa tidak boleh disalin secara otomatis ke rakitan DPF tanpa meninjau:
Untuk opsi manajemen termal knalpot yang lebih luas, lihat rentang BSTFLEX Isolasi Pelindung Panas Knalpot.
Tahap pasokan harus diidentifikasi sebelum penawaran.
Bahan mentah: lembaran baja tahan karat berlubang/timbul yang dipasok untuk pemotongan dan pembentukan pelanggan sendiri.
Potongan lembaran: profil datar yang ditentukan yang siap untuk pembentukan selanjutnya.
Komponen yang dibentuk: pelindung logam tiga dimensi dengan tikungan, lubang, tab, dan tepi yang diperlukan.
Komponen berisolasi: pelindung lengkap yang berisi lapisan logam dan isolasi termal.
Jika komponen stempel jadi diperlukan, pelanggan juga dapat meninjau BSTFLEX Pelindung Panas Stempel Logam rentang.
| Item Gambar | Informasi yang Diperlukan |
|---|---|
| Material | Kelas baja tahan karat dan spesifikasi material yang berlaku |
| Ketebalan logam dasar | Ukuran nominal dan toleransi |
| Embos | Referensi pola, orientasi, dan persyaratan profil yang dikendalikan |
| Geometri akhir | Garis besar keseluruhan, permukaan melengkung, flensa, dan fitur yang dibentuk |
| Pemasangan | Lubang, slot, tab,braket, dan datum lampiran |
| Jarak bebas | Jarak yang diperlukan dari DPF dan komponen di sekitarnya |
| Tepi | Dipangkas, dibersihkan durinya, dikembalikan, dilipat, atau kondisi lain yang ditentukan |
| Konstruksi lapisan | Lapisan tunggal, beberapa lapisan logam, atau logam ditambah isolasi |
| Sisi sumber panas | Orientasi yang ditandai dengan jelas |
Pemasok material dapat mengevaluasi proyek secara lebih efektif ketika persyaratan termal menjelaskan pemasangan alih-alih memberikan satu suhu yang terisolasi.
Informasi yang berguna meliputi:
Identifikasi nilai mana yang diukur, dihitung, atau diperkirakan. Ini mencegah asumsi pengembangan awal diperlakukan sebagai persyaratan produksi yang diverifikasi di kemudian hari.
Sertifikat material menetapkan informasi tentang logam yang pasok. Sertifikat tersebut tidak menunjukkan kinerja termal dari pelindung DPF yang dipasang.
Validasi kendaraan atau peralatan harus memeriksa rakitan yang lengkap.
Performa termal: ukur komponen yang dilindungi pada siklus kerja yang disepakati, termasuk kondisi yang terkait dengan regenerasi jika berlaku.
Ketahanan mekanis: periksa tab, lubang, jahitan, dan bentuk keadaan bebas setelah paparan siklus dan getaran yang diperlukan.
Kelonggaran: verifikasi bahwa pelindung tidak bersentuhan dengan DPF, pipa gas buang, atau sistem yang berdekatan selama pengoperasian.
Ketahanan lingkungan: evaluasi korosi atau kontaminasi yang relevan dengan pemasangan.
Kemudahan servis: konfirmasikan bahwa sensor, klem, dan antarmuka servis filter yang diperlukan tetap dapat diakses.
Baja tahan karat sangat cocok untuk pelindung panas DPF dan pengolahan gas buang diesel karena aplikasi ini dapat menggabungkan paparan termal tinggi, getaran, dan kondisi lingkungan kolong kendaraan. Kelas baja tahan karat dan konstruksi pelindung yang tepat harus dipilih untuk sistem tertentu.
DPF beroperasi di lingkungan gas buang bersuhu tinggi dan dapat mengalami beban termal yang ditingkatkan selama regenerasi. Pelindung panas membantu mengontrol paparan panas pada komponen kendaraan atau peralatan di sekitarnya.
Aluminium dapat dipertimbangkan untuk beberapa penghalang radiasi sekunder atau yang dipasang di bodi jika kondisi termal yang diukur memungkinkannya. Pelindung DPF yang pas harus dipilih berdasarkan lingkungan operasional aktualnya, bukan hanya berdasarkan beratnya.
Tidak. Lembaran baja tahan karat dapat membentuk penghalang logam atau lapisan luar. Pelindung DPF berinsulasi juga memiliki lapisan insulasi termal terpisah. Konstruksi lengkapnya harus ditunjukkan dalam spesifikasi.
Peningkatan ketebalan logam mengubah kekuatan mekanis dan kekakuan, tetapi ukuran pengukur logam saja tidak menentukan perlindungan termal. Celah udara, cakupan, kondisi permukaan, lapisan insulasi, dan jalur rambat panas pemasangan juga memengaruhi kinerja.
Ya, ketika regenerasi mewakili kondisi pengoperasian bersuhu tinggi yang relevan untuk aplikasi tersebut. Siklus validasi harus mereproduksi kondisi termal yang diharapkan akan dihadapi oleh pelindung produksi.
BSTFLEX memasok lembaran penghalang termal baja tahan karat timbul dan mendukung ukuran lembaran kustom, pola, serta proyek pelindung panas yang dibentuk sesuai dengan gambar, sampel, dan persyaratan aplikasi.
BSTFLEX memasok lembaran penghalang termal baja tahan karat timbul untuk proyek perlindungan termal filter partikulat diesel, konverter katalitik, pipa knalpot, dan otomotif atau tugas berat lainnya.
Kirimkan gambar perakitan aftertreatment, kelas baja tahan karat yang diperlukan, ketebalan logam dasar, persyaratan embossing, dimensi akhir, dan jumlah prototipe. Sertakan posisi DPF, tata letak pemasangan, jarak bebas yang tersedia, dan kondisi pengoperasian jika ada.
Untuk lingkungan termal yang sangat menuntut di mana paduan nikel dipertimbangkan, BSTFLEX juga menawarkan bahan pelindung panas Inconel Alloy 625. Alternatif tersebut harus dievaluasi berdasarkan persyaratan bahan yang ditentukan alih-alih diperlakukan sebagai peningkatan otomatis.
Kirimkan gambar pelindung panas DPF dan RFQ Anda ke BSTFLEX untuk tinjauan bahan, prototipe, dan produksi OEM.
