Desain Pelindung Panas Logam Stempel: Embossing, Tulang Rusuk, Flens, dan Detail Tepi

Oct 29, 2026

Pelindung panas logam cetak berawal dari material lembaran, tetapi bagian yang sudah jadi ditentukan oleh jauh lebih banyak hal daripada sekadar tingkat paduan dan ketebalan. Pengembosan, rusuk yang dibentuk, flensa, lekukan tepi, fitur pemasangan, dan area datar lokal semuanya memengaruhi apakah pelindung tipis dapat mempertahankan bentuknya, pas dengan rakitan knalpot, dan dapat diproduksi secara berulang.

Bagi pembeli OEM, detail-detail ini harus diperlakukan sebagai persyaratan rekayasa daripada fitur kosmetik. Gambar kerja yang hanya menentukan "pelindung panas baja tahan karat" atau "pelindung aluminium berembos" masih menyisakan pertanyaan-pertanyaan utama yang belum terpecahkan: Area mana yang diembos? Permukaan mana yang harus tetap datar? Di mana lokasi komponen selama inspeksi? Bagaimana tepi-teginya diselesaikan? Fitur bentukan mana yang penting agar pas?

BSTFLEX menyuplai pelindung panas pencetakan logam dan mendukung pelindung knalpot kustom berdasarkan gambar kerja, sampel, dan persyaratan aplikasi. Referensi produk kaku yang ada mencakup Pelindung Panas Manifold Knalpot dan Pelindung Panas Turbocharger Cetak.

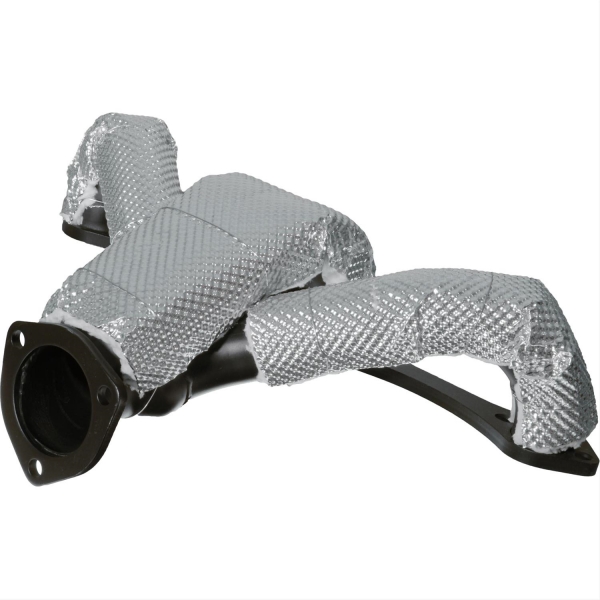

stamped metal heat shield

Apa Itu Pelindung Panas Logam Cetak?

Pelindung panas logam cetak adalah komponen lembaran logam terformasi yang dirancang untuk menciptakan penghalang termal antara komponen panas dan bagian-bagian di sekitarnya. Aplikasi otomotif dan knalpot umumnya menggunakan aluminium, baja tahan karat, atau paduan tahan panas lainnya, tergantung pada suhu, lingkungan mekanis, dan konstruksi yang diperlukan.

Lembaran tersebut mungkin datar sebelum dibentuk atau mungkin terlebih dahulu diberi pola embos. Pelindung yang telah jadi dapat mencakup:

  • geometri cangkang tiga dimensi;
  • permukaan berembos atau berlesung pipit;
  • rusuk atau manik-manik terformasi;
  • tab pemasangan;
  • flensa dan lekukan tepi;
  • lubang atau celah;
  • potongan untuk sensor dan sambungan;
  • konstruksi satu lapis atau berlapis banyak khusus proyek.

Fitur-fitur ini sebaiknya tidak ditambahkan secara independen. Mengubah satu fitur dapat memengaruhi fitur lainnya. Sebagai contoh, rusuk yang dibentuk dapat meningkatkan kekakuan lokal tetapi juga dapat mengubah perilaku lembaran selama operasi pembentukan berikutnya.


Pengembosan Mengubah Lebih Dari Sekadar Tampilan

Pengembosan menciptakan pola tiga dimensi yang terkontrol pada lembaran tipis. Dalam aplikasi pelindung panas, pola menonjol dapat meningkatkan kekakuan dan membantu lembaran logam tipis mempertahankan bentuknya setelah pemotongan dan pembentukan.

Namun, lembaran berembos tersebut tidak lagi identik dengan lembaran datar aslinya. Pola tersebut mengubah geometri lokal dan menyebabkan deformasi sebelum bagian akhir dibentuk. Oleh karena itu, kedalaman embos, pola, dan urutan pembentukan harus dipertimbangkan secara bersamaan.

Saat menentukan pelindung panas logam berembos, tentukan setidaknya:

  • bahan dasar;
  • ketebalan nominal logam;
  • pola pengembosan;
  • arah pola jika relevan;
  • area berembos;
  • area yang harus tetap datar;
  • persyaratan pembentukan selanjutnya.

BSTFLEX menyuplai lembaran pelindung panas baja tahan karat berembos dalam beberapa pilihan ukuran tipis (thin-gauge) dan mendukung berbagai pola pengembosan. Lembaran pelindung panas aluminium berembos juga tersedia untuk proyek yang membutuhkan konstruksi aluminium.

Halaman bahan harus tetap menjadi tujuan pembelian untuk lembaran mentah atau setengah jadi. Pelindung cetak yang sudah jadi harus ditentukan berdasarkan geometri akhir, pemasangan, dan persyaratan aplikasinya.


Jaga Area Datar yang Kritis Tetap Datar

Tidak semua permukaan diuntungkan oleh embossing.

Permukaan pemasangan mungkin perlu duduk pada braket. Ring mungkin memerlukan area tumpuan yang ditentukan. Datum yang digunakan selama pemeriksaan mungkin memerlukan permukaan referensi yang stabil. Flensa mungkin perlu pas dengan komponen lain tanpa tonjolan embossed yang mengubah posisinya.

Lokasi-lokasi ini harus ditandai pada gambar sebagai area datar atau area terkontrol lainnya jika diperlukan.

Misalnya, bodi pelindung yang lebar dapat menggunakan pola embossed sementara area di sekitar lubang pemasangan tetap datar. Itu tidak membuat zona datar menjadi kurang penting. Zona tersebut mungkin merupakan fitur yang mengontrol bagaimana seluruh pelindung duduk pada kendaraan.

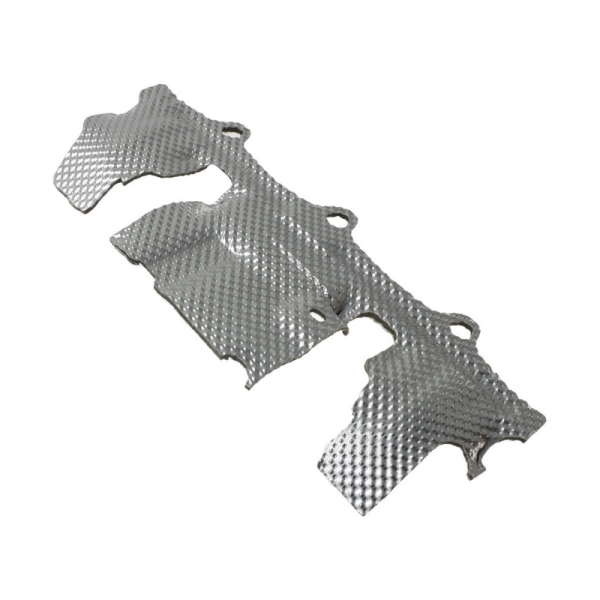

stamped metal heat shield

Rusuk dan Alur Adalah Fitur Struktural

Area lembaran logam besar yang tidak didukung bisa jadi fleksibel. Rusuk atau alur yang dibentuk dapat mengubah kekakuan lokal tanpa hanya meningkatkan ketebalan logam dasar pada seluruh komponen.

Untuk gambar pelindung panas, identifikasi rusuk mana yang fungsional dan geometri mana yang dapat disesuaikan selama tinjauan manufaktur.

Rusuk fungsional dapat digunakan untuk:

  • memper kaku panel yang lebar;
  • membantu mempertahankan kontur yang terbentuk;
  • pisahkan permukaan lokal;
  • mengontrol deformasi di sekitar area pemasangan;
  • memberikan ruang bebas di sekitar komponen lain.

Jangan menganggap bahwa meniru tampilan visual rusuk penguat yang ada secara otomatis akan mereproduksi fungsinya. Material di sekitarnya, kedalaman, arah, dan hubungannya dengan fitur pemasangan semuanya berpengaruh.

Demikian pula, menambahkan tulang pengaku ekstra untuk membuat suatu komponen “lebih kuat” tidak serta-merta menjadi sebuah peningkatan. Perubahan tersebut dapat memengaruhi pembentukan, jarak bebas, berat, respons terhadap getaran, atau ruang yang tersedia di sekitar knalpot.


Flensa Mengontrol Bentuk, Antarmuka, dan Perakitan

Sebuah flensa sering kali menjadi salah satu fitur terpenting dalam pelindung panas logam bentukanIni dapat memperkaku tepi, menyediakan permukaan sambungan, atau menentukan antarmuka dengan komponen lain.

RFQ harus membedakan beberapa persyaratan terkait flensa:

Fitur flensa Apa yang harus ditentukan pembeli
Posisi flensa Hubungannya dengan geometri pelindung utama dan referensi pemasangan
Sudut flensa Orientasi nominal dan persyaratan apa pun yang krusial untuk kesesuaian
Lebar flensa Area bantalan atau struktural yang diperlukan
Lokasi lubang Posisi relatif ter-hadap sistem datum yang disetujui
Kelonggaran sekitar Ruang yang diperlukan di sekitar knalpot, selang, braket, atau komponen bodi
Perlakuan tepi Persyaratan penyelesaian yang dipotong, dilipat, digulung, atau ditentukan lainnya

Jika flensa ditekuk dengan tangan selama setiap uji coba pemasangan agar lubang-lubang sejajar, proyek tersebut belum memiliki geometri produksi yang terkontrol. Penyesuaian tersebut harus diukur, ditinjau, dan dimasukkan ke dalam desain yang disetujui jika diperlukan.


Desain Tepi Layak Mendapatkan Penandaan Gambar Sendiri

Pelindung panas logam tipis dapat memiliki tepi terbuka yang panjang, termasuk area yang dijangkau selama perakitan atau pemeliharaan kendaraan. Oleh karena itu, geometri tepi memengaruhi lebih dari sekadar penampilan.

Bergantung pada proyeknya, tepi dapat berupa:

  • dibiarkan sebagai potongan tepi yang terkontrol;
  • dilipat;
  • dijahit kelim;
  • digulung;
  • digabungkan ke dalam flensa;
  • ditutupi atau digabungkan sebagai bagian dari konstruksi berlapis banyak.

Opsi yang tepat bergantung pada ketebalan lembaran, geometri komponen, perkakas, dan aplikasi. Jangan menentukan tepi yang digulung atau dikelim semata-mata dari sebuah foto tanpa memeriksa apakah material dan geometri di sekitarnya memungkinkan operasi tersebut.

Jika suatu tepi kemungkinan besar akan dipegang selama perakitan, identifikasikan persyaratan tersebut selama tinjauan desain, bukan setelah perkakas produksi selesai.

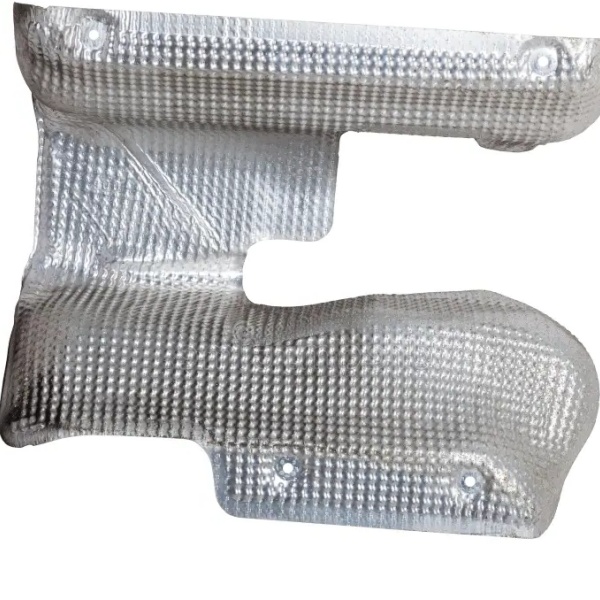

stamped metal heat shield

Lubang Pemasangan Harus Ditemukan dari Datum Fungsional

Lubang pemasangan hanya berguna bila posisinya dikendalikan relatif terhadap bagian pelindung lainnya.

Untuk pelindung panas cetak kustom, tentukan sistem referensi yang digunakan untuk memeriksa fitur pemasangan yang penting. Hindari memberikan dimensi pada setiap lubang secara independen dari tepi luar yang tidak terkait jika tepi tersebut tidak mengontrol perakitan.

Gambar teknik harus memperjelas:

  • permukaan atau fitur mana yang menentukan lokasi komponen;
  • lubang mana yang merupakan referensi pemasangan utama;
  • apakah sebuah lubang berbentuk bundar atau sengaja dibuat berlubang memanjang (slot);
  • ke arah mana slot memungkinkan penyesuaian;
  • permukaan di sekitarnya mana yang memerlukan jarak bebas setelah perakitan.

Jika pelindung menggunakan tab pemasangan yang dibentuk, sudut tab dan posisi lubang harus dievaluasi bersama-sama. Sebuah lubang dapat memenuhi koordinat gambar dua dimensinya tetapi tetap diposisikan secara tidak benar pada perakitan terpasang jika tab telah terbentuk pada sudut yang salah.


Potongan (Cut-Out) Memerlukan Informasi yang Cukup untuk Melindungi Tujuannya

Pelindung panas knalpot cetak sering kali menyertakan bukaan untuk sensor, fiting, pengencang, atau akses servis.

Oleh karena itu, potongan harus diberi dimensi sesuai dengan apa yang harus dilewatinya, alih-alih disalin dari sampel lama tanpa konteks.

Jika memungkinkan, identifikasi:

  • komponen yang melewati atau berada di samping bukaan;
  • jarak bebas perakitan yang diperlukan;
  • apakah bukaan harus memungkinkan akses alat;
  • apakah tepi di sekitarnya memerlukan penguatan;
  • apakah potongan tersebut mengubah cakupan termal yang diperlukan.

Bukaan yang lebih besar dapat menyederhanakan perakitan sekaligus mengekspos lebih banyak sumber panas. Bukaan yang lebih kecil dapat meningkatkan cakupan tetapi membuat servis menjadi tidak mungkin. Geometri akhir harus menyeimbangkan kedua fungsi tersebut.


Tinggi Timbul (Embossed) dan Ketebalan Logam Adalah Pengukuran yang Berbeda

Perbedaan ini penting saat membandingkan penawaran harga.

Lembaran logam 0,20 mm tidak menjadi lembaran logam tebal beberapa milimeter hanya karena pola timbulnya memiliki tinggi profil keseluruhan yang lebih besar. Ketebalan logam dasar dan profil timbul akhir adalah dimensi yang berbeda.

Untuk pelindung berlapis banyak, perbedaan ini menjadi lebih penting. Spesifikasi mungkin perlu mengidentifikasi:

  • ketebalan logam;
  • tinggi profil timbul;
  • ketebalan insulasi;
  • ketebalan keseluruhan perakitan akhir.

Jangan gunakan salah satu pengukuran ini sebagai pengganti pengukuran lainnya.


Kemampuan Bentuk (Formability) Harus Ditinjau Sebelum Gambar Dibekukan

Desain bisa jadi mudah dimodelkan dalam CAD dan sulit dibentuk secara berulang dari lembaran tipis.

Radius yang ketat, bentuk lokal yang dalam, transisi yang tiba-tiba, dan beberapa fitur di dekatnya dapat menuntut material secara signifikan selama pembentukan. Lembaran timbul dapat berkinerja secara berbeda dari paduan yang sama dalam kondisi datar aslinya.

Itulah sebabnya pemasok produksi harus meninjau geometri yang diusulkan sebelum pembeli menganggap setiap fitur sudah final.

Tinjauan tersebut harus mengidentifikasi:

  • fitur yang secara fungsional sangat penting;
  • fitur yang dapat disesuaikan untuk kemudahan manufaktur;
  • area yang berisiko mengalami distorsi berlebihan;
  • zona datar yang diperlukan untuk pemasangan atau pemeriksaan;
  • kondisi tepi yang memerlukan pemrosesan khusus;
  • fitur yang mungkin memerlukan lebih dari satu langkah pembentukan.

Ini tidak berarti pemasok harus mengubah komponen tanpa persetujuan. Ini berarti masukan kemudahan manufaktur harus diberikan sejak dini agar perubahan yang disetujui tidak memerlukan perancangan ulang yang tidak perlu di kemudian hari.


Prototipe Harus Memverifikasi Lebih dari Sekadar Bentuk Luar

Sampel pertama harus diperiksa terhadap gambar teknik dan rakitan yang dimaksudkan.

Untuk pelindung panas logam pres (stamped metal heat shield), pemeriksaan sampel yang berguna meliputi:

Pemeriksaan sampel Apa yang harus dikonfirmasi
Kesesuaian keseluruhan Pelindung cocok dengan manifold, turbocharger, atau rakitan pembuangan yang dimaksudkan
Fitur pemasangan Lubang, slot, dan tab sejajar tanpa pemaksaan yang tidak wajar
Jarak bebas Jarak sisi panas kritis dan komponen yang dilindungi tetap dapat diterima
Pemberian timbul Zona pola dan datar sesuai dengan persyaratan yang disetujui
Tulangan yang dibentuk Tulangan yang diperlukan mempertahankan lokasi dan geometri yang dimaksudkan
Tepi Perlakuan tepi sesuai dengan gambar dan persyaratan penanganan
Akses servis Pelindung tidak menghalangi pengencang, sensor, atau titik pemeliharaan yang diperlukan

Jika prototipe memerlukan pemotongan, pembengkokan, atau pembesaran lubang selama pemasangan, catat modifikasi tersebut. Gambar produksi yang disetujui harus menjelaskan geometri yang diterima alih-alih mengandalkan penyesuaian bengkel yang tidak didokumentasikan.


Jangan Ubah Halaman Material Menjadi Spesifikasi Komponen Jadi

Halaman material BSTFLEX dan halaman produk stempel melayani niat pembelian yang berbeda.

Produk Stainless Steel Thermal Barrier Sheet dan Embossed Aluminum Thermal Barrier Sheet adalah titik awal yang tepat ketika pembeli membutuhkan material pelindung panas.

Kategori Metal Stamping Heat Shields adalah jalur yang benar ketika persyaratannya adalah komponen berbentuk jadi.

Untuk aplikasi yang sudah ada, pembeli juga dapat meninjau Pelindung Panas Manifold Buang dan Pelindung Panas Turbocharger Stempel sebagai contoh pelindung buang kaku.


Apa yang Harus Dikirim untuk Permintaan Penawaran Pelindung Panas Stempel Kustom

Permintaan penawaran yang berguna memberikan informasi yang cukup untuk memahami komponen dan instalasinya.

Sertakan:

  • gambar 2D dan data 3D yang tersedia;
  • sampel referensi jika ada;
  • tingkat material dan ketebalan nominal, jika sudah ditentukan;
  • persyaratan penimbulan;
  • area datar kritis;
  • sirip fungsional atau fitur yang dibentuk;
  • datum pemasangan, lubang, dan slot;
  • persyaratan tepi;
  • jarak bebas pemasangan yang kritis;
  • komponen yang memerlukan perlindungan termal;
  • jumlah prototipe;
  • perkiraan kuantitas produksi;
  • dokumen inspeksi atau persetujuan sampel yang diperlukan.

Jika ada detail yang belum difinalisasi, identifikasikan sebagai hal yang terbuka untuk peninjauan manufaktur alih-alih menetapkan nilai asal-asalan hanya untuk melengkapi gambar.


Pertanyaan yang Sering Diajukan

Mengapa pelindung panas logam otomotif dibuat timbul (embossed)?

Pembuatan pola timbul (embossing) menciptakan pola tiga dimensi pada lembaran tipis yang dapat meningkatkan kekakuan dan membantu material mempertahankan bentuknya. Pola embossing tersebut harus tetap dipertimbangkan bersama dengan operasi pembentukan selanjutnya dan geometri akhir pelindung.

Apakah tinggi pola timbul sama dengan ketebalan lembaran?

Tidak. Ketebalan lembaran menjelaskan logam dasar. Tinggi pola timbul menjelaskan profil permukaan tiga dimensi yang dihasilkan oleh pola tersebut. Keduanya harus ditentukan secara terpisah.

Mengapa beberapa area pelindung panas hasil stempel dibiarkan rata?

Areal rata mungkin diperlukan di sekitar lubang pemasangan, datum inspeksi, permukaan pasangan, atau lokasi lain di mana permukaan bertekstur timbul akan mengganggu perakitan atau pengukuran.

Apakah pelindung panas hasil stempel dapat mencakup rusuk penguat (ribs) dan tab pemasangan?

Ya, pelindung panas yang dibentuk dapat menggabungkan rusuk, lekukan (beads), tab, flensa, lubang, dan fitur khusus aplikasi lainnya. Geometri dan kelayakan manufakturnya harus ditinjau sebagai bagian dari desain komponen secara keseluruhan.

Haruskah pembeli OEM mengirimkan gambar desain atau sampel fisik?

Gambar teknis yang terkontrol lebih disukai untuk menentukan persyaratan produksi, sedangkan sampel fisik dapat memberikan konteks geometri dan pemasangan yang berguna. Untuk pengembangan pengganti, identifikasikan keausan, distorsi, atau modifikasi sebelumnya pada sampel sebelum menganggapnya sebagai referensi produksi.

Apakah BSTFLEX dapat memproduksi pelindung panas logam stempel kustom?

BSTFLEX mendukung proyek pelindung panas logam kustom berdasarkan gambar teknis, sampel, dan persyaratan pemasangan. Persyaratan material, ketebalan, embossing, geometri, pemasangan, dan validasi harus dikonfirmasi untuk setiap proyek secara individual sebelum produksi.


Minta Peninjauan Pelindung Panas Logam Stempel

BSTFLEX mendukung pelindung knalpot kaku kustom untuk aplikasi otomotif dan industri. Produk pelindung panas logam saat ini mencakup pelindung manifold dan turbocharger yang dibentuk, sedangkan material baja tahan karat dan aluminium dengan pola timbul tersedia secara terpisah untuk kebutuhan pembelian material.

Kirimkan gambar teknis, sampel, atau informasi pemasangan pelindung panas Anda ke BSTFLEX beserta persyaratan material, fitur pemasangan penting, perkiraan kuantitas, dan persyaratan persetujuan sampel.
