Celah Udara dan Pemasangan Pelindung Panas Knalpot: Apa yang Harus Ditentukan Pembeli OEM

Perisai panas buang logam tidak bekerja sendiri. Posisinya relatif terhadap komponen panas, cara dipasang, dan jarak bebas yang tersedia di sekitar tepinya bisa sama pentingnya dengan bahan lembaran itu sendiri.

Untuk proyek OEM, hanya menentukan "perisai panas baja tahan karat" atau "perisai panas aluminium" menyisakan beberapa pertanyaan penting yang belum terjawab. Apakah perisai tersebut dimaksudkan untuk berdiri terpisah dari manifold atau turbocharger? Di manakah titik pemasangannya? Komponen mana yang memerlukan perlindungan? Berapa banyak ruang terpasang yang tersedia setelah knalpot bergerak dan memuai?

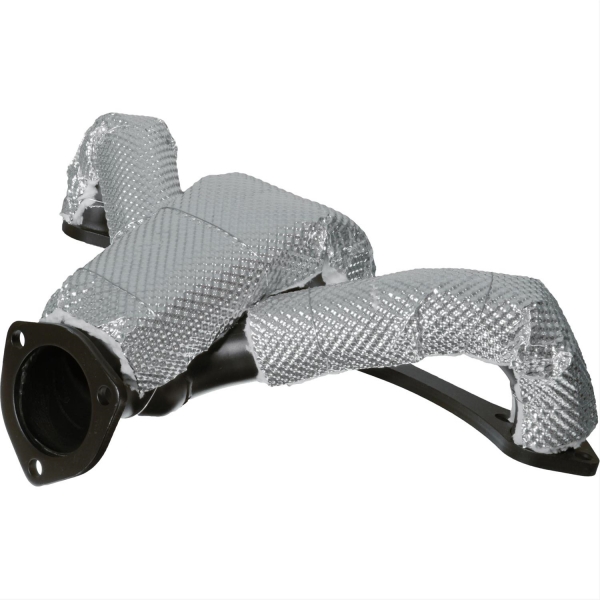

BSTFLEX memproduksi pelindung buang kaku termasuk Exhaust Manifold Heat Shield dan Stamped Turbocharger Heat Shield. Untuk proyek khusus, celah udara dan detail pemasangan harus diperlakukan sebagai bagian dari spesifikasi komponen daripada ditambahkan setelah bentuk perisai sudah final.

Mulailah dengan Komponen yang Membutuhkan Perlindungan

Tanda gambar pertama belum tentu berupa perisai panas. Identifikasilah bagian yang harus tetap berada dalam kondisi termal yang dapat diterima.

Komponen di sekitar yang umum meliputi:

• konektor listrik dan kabel boks;
• selang karet atau polimer;
• sensor dan aktuator;
• lantai kendaraan atau panel bodi;
• penutup plastik;
• komponen asupan udara;
• braket dan modul elektronik.

Tandai hubungan antara komponen tersebut dan manifold buang, turbocharger, atau pipa. Ini menetapkan arah paparan termal dan membantu menentukan di mana perisai benar-benar memerlukan cakupan.

Perisai yang lebih besar secara otomatis bukanlah perisai yang lebih baik. Memperluas area dapat mengganggu akses servis, mengurangi ventilasi, menambah bobot, atau menggeser permukaan luar lebih dekat ke bagian lain yang sensitif terhadap suhu. Cakupan yang diperlukan harus mengikuti masalah termal yang sedang diselesaikan.

Celah Udara Adalah Variabel Desain, Bukan Angka Universal

Sebuah exhaust heat shield air gap adalah jarak pemisah antara komponen panas dan perisai yang dirancang untuk berdiri terpisah darinya. Pemisahan tersebut dapat membantu menghentikan perpindahan panas langsung dan menyediakan ruang antara permukaan buang dan penghalang luar.

Tidak ada dimensi celah udara tunggal yang harus disalin ke setiap proyek manifold, turbocharger, atau pipa buang. Jarak yang tepat bergantung pada desain lengkap, termasuk:

• suhu sumber panas;
• bahan dan konstruksi perisai;
• bentuk dan cakupan perisai;
• aliran udara di sekitar perakitan;
• perangkat keras pemasangan;
• batas suhu komponen yang dilindungi;
• ruang kemasan yang tersedia;
• pergerakan dan pemuaian termal.

Oleh karena itu, gambar harus menunjukkan hubungan terpasang yang diperlukan daripada mengandalkan instruksi informal seperti "tinggalkan sedikit ruang di belakang perisai."

Di mana pelanggan sudah memiliki desain asli yang divalidasi, pertahankan jarak kritis dan konsep pemasangannya kecuali konfigurasi yang direvisi telah dievaluasi. Di mana BSTFLEX memberikan penawaran dari gambar atau sampel baru, identifikasi jarak bebas mana yang merupakan persyaratan tetap dan mana yang dapat ditinjau selama pengembangan.

Ukur Jarak Bebas pada Titik Terdekat

Sebuah perisai mungkin memiliki ruang yang luas di bagian tengahnya tetapi hampir menyentuh knalpot di sekitar tepi yang dibentuk, tonjolan pemasangan, atau tikungan. Jarak nominal antara dua permukaan yang lebar tidak menjelaskan kondisi lokal ini.

Untuk tinjauan gambar, tandai bagian kritis dan berikan jarak bebas minimum yang diizinkan di lokasi tersebut. Tampilan bagian yang berguna meliputi:

• titik terdekat antara manifold dan perisai;
• area di sekitar setiap fitur pemasangan;
• tepi yang paling dekat dengan kabel atau selang;
• rumah turbin dan area aktuator;
• antarmuka antara pelindung manifold dan pelindung turbo;
• flensa buang terdekat atau bos sensor.

Juga bedakan antara jarak bebas sisi panas dan jarak bebas sisi dingin. Pelindung dapat membersihkan gas buang dengan benar meskipun posisinya masih terlalu dekat dengan komponen yang hendak dilindunginya.

Jarak Bebas Dingin Bukanlah Keseluruhan Pemasangan

Pengukuran yang diambil pada perakitan dingin yang stasioner hanyalah satu kondisi. Komponen buang, braket penopang, dan struktur di sekitarnya dapat berubah posisi seiring meningkatnya suhu atau saat mesin bergerak di bawah beban operasional.

Untuk instalasi penting, tim teknik yang bertanggung jawab harus mengidentifikasi pergerakan yang harus diakomodasi dan area di mana kontak tidak dapat diterima. Ini mungkin mencakup ekspansi termal, pergerakan mesin, getaran, atau pergerakan pada sambungan pembuangan yang berdampingan.

Jangan secara sengaja menekuk pelindung produksi ke arah komponen panas hanya untuk mendapatkan jarak bebas tambahan di tempat lain kecuali perubahan tersebut telah disetujui. Bentuk yang direvisi dapat mengubah jarak yang dimaksudkan, beban pemasangan, dan jalur termal.

Titik Pemasangan Dapat Menjadi Jalur Panas

Pelindung logam mungkin berada jauh dari knalpot di sebagian besar area permukaannya sementara tetap terhubung melalui braket, baut, atau tab yang dibentuk. Titik-titik pemasangan ini menciptakan sambungan mekanis antarbagian perakitan dan harus dipertimbangkan dalam desain termal.

Ini tidak berarti setiap titik pemasangan memerlukan spacer insulasi. Ini berarti susunan pengencang harus dievaluasi sebagai bagian dari sistem daripada diperlakukan sebagai perangkat keras yang tidak terkait.

Untuk pemasangan pelindung panas knalpotspesifikasi, identifikasi:

Jangan mengarang torsi baut generik, susunan ring (washer), atau tinggi penyangga untuk proyek kustom. Detail tersebut termasuk dalam spesifikasi perakitan yang disetujui.

Tab Pemasangan Adalah Bagian dari Komponen yang Dibentuk

Tab yang dibentuk sering kali menjadi tempat lembaran datar menjadi komponen otomotif yang fungsional. Sudut, radius transisi, dan hubungannya dengan bodi pelindung memengaruhi apakah pelindung terpasang pada posisi yang diinginkan.

Jika tab ditarik ke tempatnya oleh baut karena tidak sejajar secara alami dengan titik pemasangan, pelindung yang dirakit mungkin akan mengalami tekanan yang tidak diinginkan. Jika tab terlalu fleksibel, pelindung dapat bergerak secara berlebihan. Jika terlalu kaku atau posisinya kurang tepat, perakitan dapat menjadi sulit.

Untuk produksi berulang, sertakan geometri tab dalam gambar dan rencana pemeriksaan alih-alih hanya memeriksa dimensi cangkang luar.

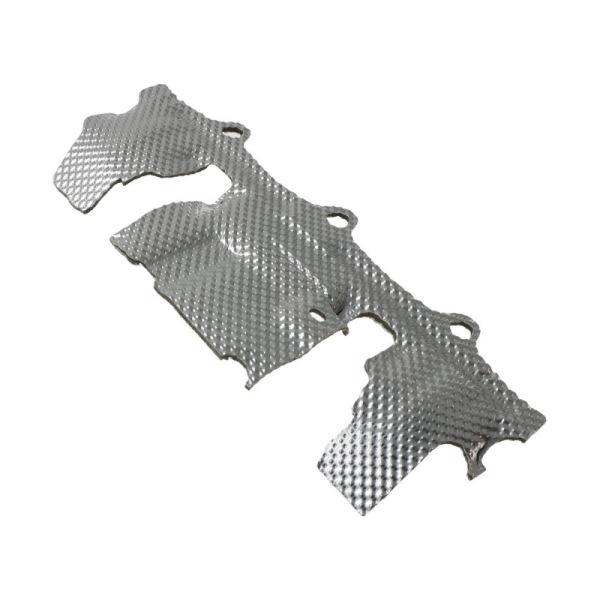

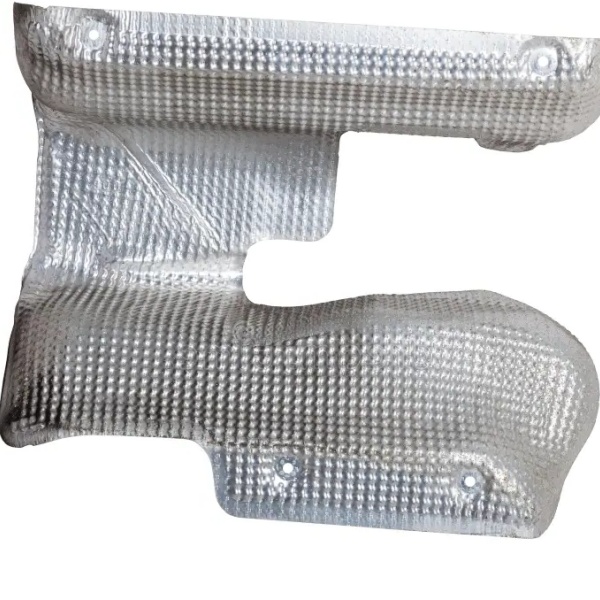

Hal ini sangat penting untuk BSTFLEX pelindung panas manifold buang yang dicap (stamped), di mana fitur pemasangan dan cangkang yang terbentuk harus ditinjau sebagai satu komponen.

Slot dan Lubang Ukuran Ekstra Memerlukan Tujuan yang Jelas

Slot dapat berguna dalam desain pelindung panas, tetapi slot sebaiknya tidak ditambahkan hanya karena lubang bundar sulit dirakit pada percobaan pertama.

Jika gambar menggunakan lubang memanjang, jelaskan mengapa lubang tersebut ada dan arah gerakan atau penyesuaian apa yang ingin diakomodasi. Pemasok juga perlu mengetahui ujung mana, garis tengah, atau datum yang mengontrol pemeriksaan.

Demikian pula, memperbesar setiap diameter lubang untuk mempermudah perakitan dapat mengurangi kontrol posisi. Jika sampel memerlukan penyesuaian manual berulang kali sebelum pengencang sejajar, selidiki geometri aktual sebelum mengubah penyesuaian tersebut menjadi dimensi produksi.

Jangan Gunakan Pelindung untuk Memperbaiki Ketidaksejajaran Knalpot

Pelindung panas bukanlah penyangga struktural untuk manifold, turbocharger, atau pipa knalpot. Titik-titik pemasangannya harus memposisikan pelindung tanpa digunakan untuk memaksa sistem knalpot ke posisinya.

Jika manifold, sambungan turbocharger, atau braket penyangga sudah tidak sejajar, atasi kondisi tersebut secara terpisah. Merancang pelindung di sekitar komponen acuan yang dirakit secara tidak benar dapat mengulang masalah yang sama pada setiap komponen produksi.

Untuk proyek penggantian, foto bagian asli dalam posisi terpasang sebelum dilepas. Catat apakah sampel terdistorsi, retak, atau pernah dimodifikasi sebelumnya. Jangan secara otomatis memperlakukan geometri yang rusak sebagai bentuk produksi yang dimaksudkan.

Pelindung yang Dipasang Langsung (Direct-Mounted) dan Pelindung Berjarak (Stand-Off) Tidak Boleh Tertukar

Beberapa penghalang termal logam dirancang dengan pemisahan terkontrol dari sumber panas. Konstruksi pelindung panas lainnya mungkin pas jauh lebih dekat ke komponen atau memasukkan insulasi di dalam perakitan.

Konsep-konsep ini tidak boleh dicampuradukkan hanya karena kedua produk tersebut terbuat dari logam yang dibentuk.

Saat meminta penawaran, tentukan apakah persyaratannya adalah:

• pelindung panas radiasi penyangga;
• sebuah pelindung yang dibentuk dengan lapisan insulasi;
• pelindung yang dipasang langsung ke komponen tertentu;
• cangkang logam luar yang mengelilingi konstruksi insulasi lainnya.

BSTFLEX juga memasok produk manajemen termal knalpot lainnya di luar C27. Untuk perbandingan yang lebih luas tentang pelindung logam, selimut, pelapis, dan insulasi pipa, lihat panduan pelindung panas dan insulasi knalpot.

Pelindung Turbocharger Membutuhkan Akses Sekaligus Cakupan

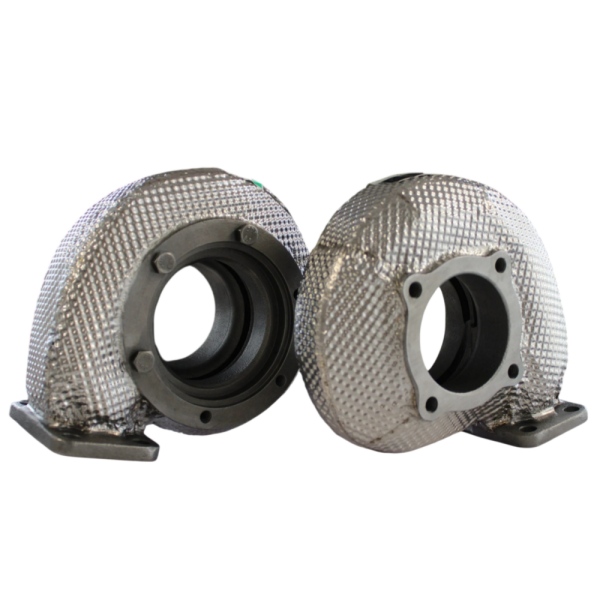

Sebuah pelindung panas logam turbocharger mungkin perlu dipasang di sekitar kombinasi yang ringkas antara rumah turbin, saluran masuk gas buang, sambungan saluran keluar, sistem aktuator, dan saluran oli atau pendingin.

Gambar teknik harus menunjukkan area mana saja yang harus tetap dapat diakses. Pelindung yang memberikan cakupan yang sangat baik tetapi menghalangi batang penghubung aktuator, pengencang, atau sambungan servis bukanlah solusi yang tuntas.

Untuk produk BSTFLEX Pelindung Panas Turbocharger Stamped, kirimkan konfigurasi turbocharger yang sudah terpasang, bukan hanya foto rumah turbin saja. Keputusan mengenai pemasangan dan jarak bebas bergantung pada komponen di sekitarnya.

Jika pelindung turbo bertemu dengan pelindung manifold, identifikasi batas antara kedua komponen tersebut. Jangan berasumsi bahwa saling tumpang tindih selalu menguntungkan. Antarmuka tersebut dapat memengaruhi jarak bebas, akses servis, dan urutan perakitan.

Pelindung Pipa Gas Buang Menimbulkan Masalah Pemasangan yang Berbeda

Pelindung yang dipasang pada pipa mungkin menggunakan braket atau klem alih-alih tonjolan cor tetap. Pemasang kemudian membutuhkan panjang pipa lurus yang cukup untuk perangkat keras dan ruang sekitar yang cukup untuk memosisikan pelindung.

Flensa, lasan, tikungan, sensor, dan bagian fleksibel dapat mengurangi ruang pemasangan yang dapat digunakan meskipun diameter nominal pipa sudah benar.

Untuk jenis aplikasi ini, lihat panduan ukuran dan pemasangan kit pelindung panas pipa gas buang BSTFLEX. Panduan tersebut membahas diameter pipa, orientasi pelindung, dan pemasangan berbasis klem secara terpisah dari pelindung manifold dan turbo yang dicap.

Periksa Pemasangan Sebelum Menyetujui Produksi

Sampel pertama harus ditinjau pada susunan perakitan yang sebenarnya, bukan hanya di atas meja kerja.

Tinjauan pemasangan praktis dapat mencatat:

• apakah setiap titik pemasangan sejajar tanpa tenaga yang berlebihan;
• jarak bebas sisi panas minimum di lokasi yang ditentukan;
• jarak minimum ke komponen yang dilindungi;
• akses ke pengencang dan titik servis;
• kontak atau interferensi dengan komponen di sekitarnya;
• orientasi pelindung setelah pengencangan;
• jarak kosong melalui pergerakan komponen yang diperlukan;
• setiap pembengkokan atau penyetelan manual yang dilakukan selama pemasangan.

Jika sampel harus dimodifikasi agar pas, catat modifikasi tersebut dan perbarui gambar sebelum produksi berulang. Jangan menyetujui gambar yang tidak dimodifikasi sambil mengandalkan penyetelan bengkel yang tidak didokumentasikan.

Validasi Termal Memerlukan Titik Pengukuran yang Ditetapkan

Celah udara pada akhirnya harus mendukung persyaratan termal yang dapat diukur. Tentukan apa yang harus tetap berada di bawah suhu tertentu dan di mana suhu tersebut akan diukur.

Lokasi pengukuran yang memungkinkan meliputi selang, konektor, atau panel kendaraan yang dilindungi, permukaan luar pelindung, atau titik lain yang spesifik untuk proyek. Suhu-suhu ini tidak dapat saling menggantikan.

Catat kondisi pengoperasian, suhu sekitar, aliran udara, durasi, dan metode pengukuran beserta hasilnya. Pengukuran inframerah juga memerlukan pertimbangan yang tepat mengenai karakteristik permukaan dan pengaturan instrumen; membandingkan pembacaan dari permukaan reflektif yang berbeda tanpa metode yang terkontrol dapat menyesatkan.

Hasil yang berhasil dari satu pemasangan tidak boleh diubah menjadi klaim universal bahwa celah udara atau bahan lembaran tertentu selalu memberikan pengurangan suhu yang sama.

Informasi yang Harus Dimasukkan ke dalam RFQ Pelindung Panas OEM

Untuk pelindung panas logam lembaran cetak kustom, paket penawaran harus menentukan bagian komponen itu sendiri maupun lingkungan tempat ia dipasang.

Identifikasi persyaratan mana yang tetap dan mana yang masih terbuka untuk ditinjau oleh pemasok. Ini membuat perbandingan penawaran menjadi lebih mudah tanpa mengasumsikan bahwa dua pelindung dengan garis luar eksternal yang sama secara teknis setara.

Pelindung Panas Knalpot Logam Kustom dari BSTFLEX

Kategori Metal Stamping Heat Shields mencakup proyek pelindung panas bentukan kaku untuk manajemen termal knalpot otomotif.

Referensi produk saat ini mencakup Exhaust Manifold Heat ShielddanPelindung Panas Turbocharger Stamped. Geometri akhir, susunan pemasangan, bahan, dan persyaratan validasi harus dikonfirmasi untuk setiap proyek.

Kirimkan gambar atau sampel pelindung panas BSTFLEX Anda untuk ditinjau. Sertakan foto pemasangan atau data perakitan yang menunjukkan sumber panas, titik pemasangan, jarak bebas yang tersedia, dan komponen yang memerlukan perlindungan.
