Berapa Banyak Paking Knalpot yang Mengembang yang Saya Butuhkan? Ukuran Lembaran dan Berat Pengisian

Berapa banyak expanding exhaust packing yang Anda butuhkan?Mulailah dengan berat serat kering yang disetujui untuk peredam, lalu konversikan berat tersebut menjadi luas lembaran dan panjang potongan. Jika hanya tersedia kepadatan terpasang yang disetujui, hitung terlebih dahulu volume packing yang dapat digunakan. Fakta bahwa lembaran mengembang karena panas tidak menentukan berapa banyak serat yang seharusnya ada di dalam knalpot.

Untuk lembaran persegi panjang dengan berat serat kaca per satuan luas yang diketahui, perhitungan jumlahnya sangat mudah:

Panjang lembaran yang diperlukan = target berat serat kering / (lebar lembaran yang dapat digunakan × berat serat kaca per satuan luas).

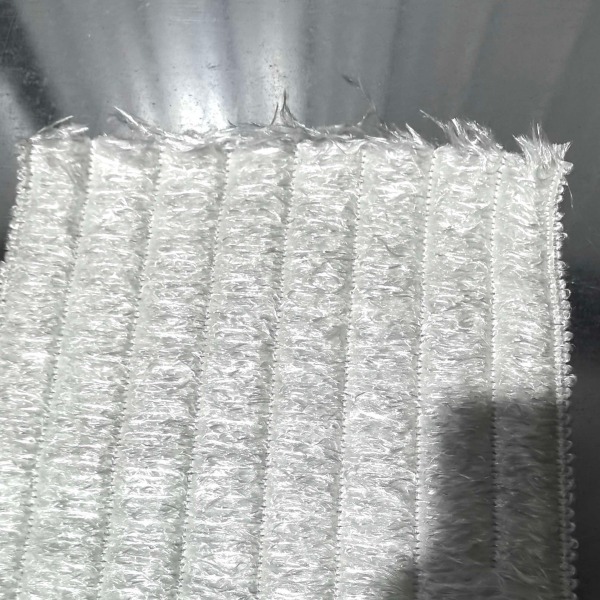

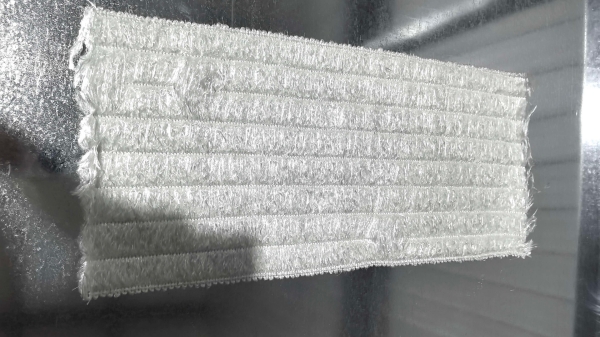

BSTFLEX menyediakan lembaran expanding exhaust packing yang terbuat dari benang serat kaca filamen kontinu yang dipadatkan dan diberi tekstur, disatukan dengan jahitan titik leleh rendah. Panduan ini berfokus pada cara mengonversi spesifikasi peredam menjadi jumlah pembelian, dimensi pemotongan, dan persyaratan inspeksi.

Mulailah dengan Muatan Serat yang Disetujui, Bukan Panjang Gulungan

Permintaan pembelian untuk "satu meter exhaust packing" menyisakan dua detail penting yang belum terjawab: seberapa lebar bahannya, dan berapa banyak serat kaca yang terkandung dalam setiap meter persegi? Tanpa nilai-nilai tersebut, panjang saja tidak dapat memberi tahu Anda berat pengisiannya.

Ada tiga titik awal yang mungkin. Spesifikasi peredam yang ada mungkin menyatakan massa serat kering. Alternatifnya, spesifikasi tersebut mungkin menentukan kepadatan terpasang dan volume yang dialokasikan untuk bahan tersebut. Untuk desain baru tanpa kedua nilai tersebut, jumlah pengisian harus dikembangkan dan divalidasi, bukan dipilih dari asumsi kepadatan universal.

Simpan tingkat serat yang disetujui bersama dengan jumlah tersebut. Bahan pengganti tidak secara otomatis setara hanya karena beratnya sama. Perubahan pada konstruksi serat, perilaku pelepasan, atau lapisan penahan harus melalui proses persetujuan sampel.

Ukur Ruang Packing, Bukan Bagian Luar Knalpot

Catat dimensi cangkang internal, dimensi luar inti berlubang, dan panjang efektif yang dialokasikan untuk packing akustik. Bagian outlet dekoratif, ekstensi pemasangan, dan ruang ujung tertutup tidak secara otomatis menjadi bagian dari ruang yang dapat diisi.

Gunakan batas sebenarnya dari area serat kaca. Jika pembungkus inti logam atau lapisan lain menempati sebagian ruang, perhitungkan selubung terpasangnya. Jangan mengurangi komponen dua kali jika sudah termasuk dalam dimensi batas.

Untuk infill peredam knalpot dalam bodi yang disekat, hitung setiap zona packing secara terpisah. Volume total untuk seluruh cangkang tidak cukup jika serat tidak dapat berpindah antar kompartemen.

Kalkulator Packing Knalpot: Volume, Berat, dan Panjang Potongan

Persamaan berikut menyediakan metode perhitungan manual. Persamaan ini mengonversi input desain yang diketahui menjadi jumlah; persamaan ini tidak memilih bahan atau kepadatan yang sesuai secara akustik.

Hitung Volume yang Tersedia

Untuk cangkang melingkar konstan yang mengelilingi inti melingkar, dengan semua dimensi dimasukkan dalam milimeter:

V = π × (D² - d²) × L / 4.000.000.

V adalah volume packing dalam liter. D adalah diameter internal wilayah yang tersedia untuk packing, d adalah diameter luar inti atau selubung lapisan dalam yang dikecualikan, dan L adalah panjang packing efektif.

Hasilnya mengasumsikan bahwa tidak ada perlengkapan atau sekat tambahan yang menempati ruang tersebut. Kurangi volume yang dipindahkan jika berlaku. Untuk ruang elips yang seragam dan benar, gunakan luas elips sebenarnya; untuk profil oval pipih, tri-oval, atau profil tidak beraturan lainnya, gunakan luas penampang gambar atau CAD daripada memperlakukan setiap oval sebagai elips.

Inti yang tidak sejajar (offset) tidak mengubah perbedaan luas sederhana selama tetap berada sepenuhnya di dalam cangkang yang sama, tetapi mengubah jarak bebas lokal. Periksa wilayah packing yang sempit dan lebar secara terpisah selama validasi perakitan.

Konversikan Kepadatan yang Disetujui menjadi Berat Serat

Jika desain menentukan kepadatan dalam gram per liter:

Berat serat kering dalam gram = volume packing bersih dalam liter × kepadatan terpasang yang disetujui dalam g/L.

Satuan g/L dan kg/m³ memiliki nilai numerik yang sama. Namun, berat area lembaran dalam g/m² adalah pengukuran yang berbeda dan tidak dapat menggantikan kepadatan terpasang.

Nilai kepadatan packing knalpot harus merujuk pada muatan serat yang ditentukan dan volume yang dialokasikan. Jangan sertakan massa pelapis baja tahan karat, layar penahan, atau kantong pengiriman dalam muatan serat kaca.

Konversi Berat Serat menjadi Panjang Lembaran

Gunakan satuan berikut untuk potongan berbentuk persegi panjang:

Panjang potongan dalam meter = berat serat kering dalam gram / (lebar lembaran dalam meter × berat area serat kaca dalam g/m²).

Gunakan lebar yang benar-benar tersisa pada bagian yang sudah jadi, bukan lebar pembelian yang lebih lebar sebelum pemangkasan tepi. Pastikan apakah berat area yang dinyatakan pemasok mencakup serat kaca saja atau lembaran jahitan lengkap. Perhitungan dan berat target harus menggunakan dasar material yang sama.

Contoh Pengerjaan: Dari Muatan Serat 300 g menjadi Lembaran Potong

Angka-angka berikut adalah input perhitungan hipotetis. Angka-angka ini bukan spesifikasi stok BSTFLEX, kepadatan pengepakan yang direkomendasikan, atau hasil pengujian.Asumsikan bahwa contoh program peredam telah menyetujui muatan serat kaca kering 300 g untuk material yang sedang dievaluasi.

Volume: π × (120² - 50²) × 400 / 4.000.000 = sekitar 3,738 liter.

Kepadatan serat terpasang rata-rata: 300 / 3,7385 = sekitar 80,25 g/L. Ini adalah konsekuensi perhitungan dari muatan serat yang diasumsikan, bukan kepadatan yang direkomendasikan.

Panjang potongan: 300 / (0,40 × 750) = 1,00 meter.

Oleh karena itu, jumlah material yang dihitung adalah potongan 400 × 1000 mm yang berisi 300 g serat kaca. Tata letak pemotongan harus tetap sesuai dengan jahitan, rute pemasangan, dan geometri ruang. Perhitungan ini saja tidak menunjukkan bahwa potongan padat tersebut pas atau serat yang dilepaskannya terdistribusi dengan benar.

Mengapa Dimensi Lembaran yang Identik Dapat Menghasilkan Jumlah yang Berbeda

Sebuah lembaran pengepakan knalpot yang dijual sebagai 400 × 1000 mm memiliki luas 0,40 m². Berat seratnya bergantung pada berat per satuan luas material tersebut. Contoh aritmatika berikut menunjukkan mengapa dimensi kemasan bukanlah spesifikasi yang lengkap.

Ini bukanlah tiga pengganti yang direkomendasikan. Hal ini menunjukkan bahwa luas yang sama tidak berarti jumlah serat yang sama. Bandingkan konstruksi serat, karakteristik pelepasan, dan hasil pemasangan serta beratnya saat menilai bantalan peredam fiberglass dari pemasok lain.

350, 400, 450 atau 500 mm: Pilih Lebar untuk Tata Letak Pengepakan

Angka seperti 350, 400, 450, dan 500 mm dapat menggambarkan lebar lembaran, panjang kemasan, atau dimensi produk lainnya. Identifikasi arah pada gambar pemotongan alih-alih hanya mengandalkan label ukuran.

Dalam tata letak pembungkusan di mana lebar lembaran membentang di sepanjang inti, lebar tersebut harus sesuai dengan bagian akustik yang efektif dan jarak bebas ujung yang ditentukan. Panjang yang diambil di sekeliling inti kemudian ditentukan dari jumlah material yang diperlukan dan pengaturan yang disetujui.

Membeli lembaran pengepakan knalpot yang lebih lebar dan memotongnya akan mengubah luas yang dapat digunakan dan berat serat. Hitung jumlah yang terpasang setelah pemotongan. Jangan gunakan berat kemasan asli sebagai asumsi berat pengisian knalpot.

Demikian pula, jangan memutar potongan yang sudah dipotong hanya karena dimensinya tampak pas. Periksa orientasi pemotongan, pengaturan jahitan, dan metode pemasangan yang diizinkan untuk konstruksi yang dipasok.

Mengapa Rasio Ekspansi Bukan Rumus Tunjangan Material

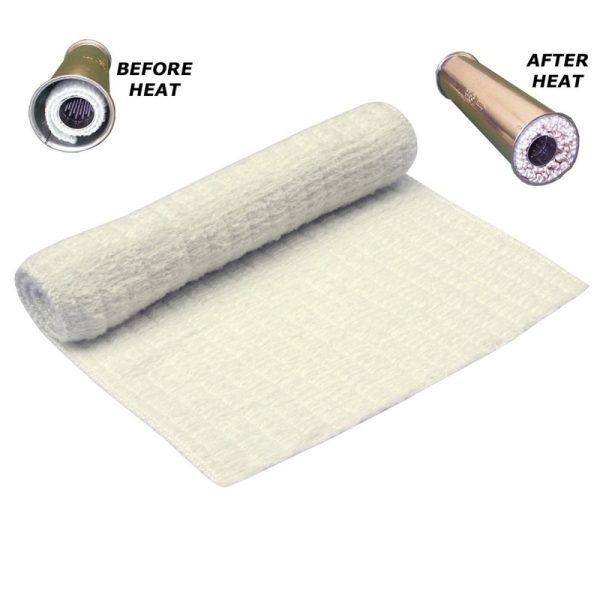

Pengepakan knalpot yang mengembang sendiri melepaskan struktur serat yang tertahan; hal ini tidak menghasilkan serat kaca tambahan. Angka ekspansi memerlukan kompresi awal, kondisi pemanasan, dan kondisi pengukuran yang ditentukan sebelum dapat diinterpretasikan.

Volume ekspansi bebas yang diukur di luar selongsong tidak sama dengan ruang yang ditempati di dalam knalpot yang tertutup. Oleh karena itu, membagi volume ruang dengan pengali ekspansi umum bukanlah pengganti yang dapat diandalkan untuk spesifikasi pengisian yang disetujui.

Untuk pengepakan knalpot filamen kontinu, gunakan mutu serat yang dipilih, muatan yang ditentukan, dan prosedur pengondisian yang disepakati sebagai referensi pengembangan. Periksa distribusi setelah pelepasan, terutama di sekitar inti yang tidak sejajar dan ruang ujung yang terbatas.

Perhitungkan Limbah Pemotongan Tanpa Mengisi Berlebih Setiap Peredam

Pisahkan material yang dibeli untuk satu lot produksi dari material yang dipasang di setiap knalpot yang diterima. Tunjangan pembelian tambahan mungkin diperlukan untuk pemotongan tepi, potongan pengaturan, atau potongan yang ditolak. Tunjangan tersebut bukanlah pengepakan tambahan untuk dipaksakan ke dalam setiap selongsong.

Untuk proses pemotongan lebar tetap:

Panjang produksi bersih = jumlah peredam × panjang potongan yang disetujui per peredam.

Panjang pembelian yang diperlukan = panjang produksi bersih / hasil yang dapat digunakan yang diharapkan.

Nyatakan hasil sebagai pecahan desimal yang ditetapkan dari proses pemotongan aktual atau dasar perencanaan yang disepakati. Jika melibatkan penyusunan lebar atau pola pemotongan yang tidak beraturan, gunakan rencana pemotongan berbasis luas alih-alih perhitungan panjang sederhana ini.

Saat membandingkan kemasan knalpot per meter dengan lembaran kemasan knalpot yang dipotong sebelumnya, sertakan biaya potongan yang tidak dapat digunakan, penimbangan, persiapan, dan inspeksi. Bandingkan kedua opsi tersebut dengan jumlah serat yang disetujui per peredam suara yang sama.

Ubah Perhitungan menjadi Spesifikasi Produksi yang Dapat Diulang

Untuk kemasan knalpot potong kustom, cantumkan identifikasi serat, berat area lembaran, dimensi potongan, dan target berat pengisian kering pada catatan yang disetujui. Tentukan apakah batas berat berlaku untuk serat kaca atau komponen jahitan lengkap.

Nyatakan bagaimana potongan tersebut diorientasikan dan operasi pemangkasan atau pengikatan apa yang diizinkan. Sepakati batas penerimaan alih-alih mengasumsikan toleransi umum untuk semua bahan dan metode pemotongan.

Untuk inspeksi masuk, konfirmasikan referensi bahan dan berat potongan yang diukur menggunakan dasar massa yang disepakati. Sampel yang disetujui yang belum digunakan adalah referensi dimensi dan konstruksi yang lebih baik daripada kemasan yang dilepas yang beratnya mungkin telah berubah karena kehilangan serat atau kontaminasi.

Validasi peredam suara yang dirakit setelah siklus pelepasan dan uji coba pengoperasian yang ditentukan. Aritmatika yang benar menetapkan input yang terkontrol, bukan tingkat suara atau interval servis yang dijamin.

Pertanyaan Tentang Kuantitas Kemasan Knalpot yang Mengembang

Apakah satu meter kemasan knalpot yang mengembang cukup untuk satu peredam suara?

Belum tentu. Satu meter hanya menentukan panjang. Anda juga memerlukan lebar yang dapat digunakan, berat area serat kaca, dan jumlah pengisian yang disetujui untuk peredam suara yang sebenarnya. Panjang paket yang cocok tidak menjamin kesesuaian.

Bisakah dua lembar yang lebih kecil menggantikan satu lembar yang lebih besar?

Massa serat gabungan dapat dihitung, tetapi sambungan, tumpang tindih, dan penempatan yang direvisi masih memerlukan peninjauan. Mencocokkan berat tidak membuktikan bahwa tata letak pemotongan yang berbeda akan mendistribusikan kemasan dengan cara yang sama.

Bisakah saya menggunakan jumlah yang sama untuk knalpot dua tak dan empat tak?

Hanya jika spesifikasi peredam suara masing-masing mendukung pilihan tersebut. Siklus mesin bukanlah pengganti untuk dimensi ruang, tingkat bahan, kondisi pengoperasian, atau muatan pengisian yang tervalidasi.

Bisakah BSTFLEX memberikan penawaran dari dimensi tanpa berat kemasan yang diketahui?

Kirimkan geometri internal, aplikasi, informasi bahan yang ada, dan gambar atau sampel asli apa pun. Ini memberikan titik awal untuk meninjau konstruksi yang diusulkan. Berat pengisian akhir harus disepakati melalui proses pengembangan dan persetujuan yang sesuai.

Minta Tinjauan Ukuran Lembaran dan Berat Pengisian

Untuk lembaran kemasan knalpot OEM, kirimkan penampang peredam suara, dimensi luar inti, profil internal cangkang, dan panjang kemasan efektif. Tambahkan spesifikasi serat saat ini, berat kering atau kepadatan yang disetujui jika tersedia, serta metode pemotongan dan perakitan yang dimaksudkan.

Sertakan jumlah sampel dan produksi, persyaratan identifikasi bahan, dan preferensi pengemasan. Informasi suhu harus mengidentifikasi lokasi pengukuran dan membedakan servis normal dari puncak singkat.

Gunakan lembaran kemasan knalpot mengembang BSTFLEX sebagai titik awal produk. Pengembangan berbasis gambar dan persyaratan pemesanan ulang dapat didiskusikan melalui layanan manufaktur kemasan knalpot kustom kami. Bentuk lain tersedia dalam rangkaian produk kemasan knalpot.

Kirimkan Dimensi Peredam Suara Anda dan Minta Penawaran Kemasan Knalpot yang Mengembang
