Saluran udara PAP dapat cocok dengan diameter yang diminta tetapi tetap menjadi pengganti yang salah. Permukaan dalamnya mungkin berbeda dari konstruksi yang disetujui, jalur bentukannya mungkin tidak berada dalam ruang yang tersedia, atau ujungnya mungkin berubah bentuk saat dipasang ke konektor produksi. Ini adalah alasan untuk mengevaluasi sampel sebagai komponen terpasang, bukan sekadar sebagai tabung lurus.

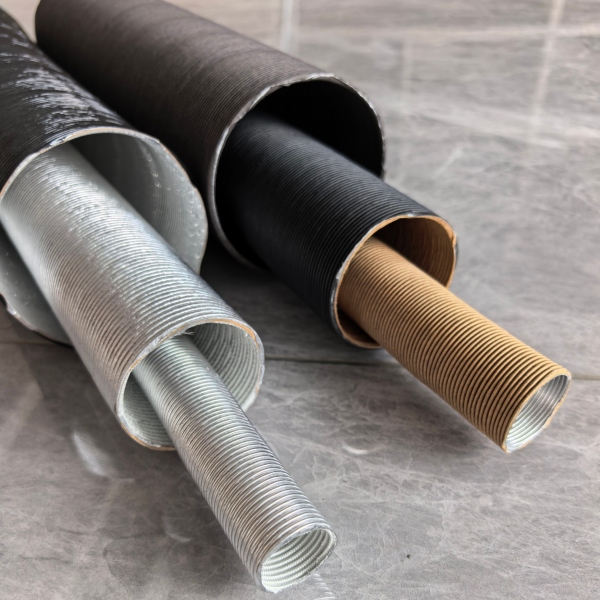

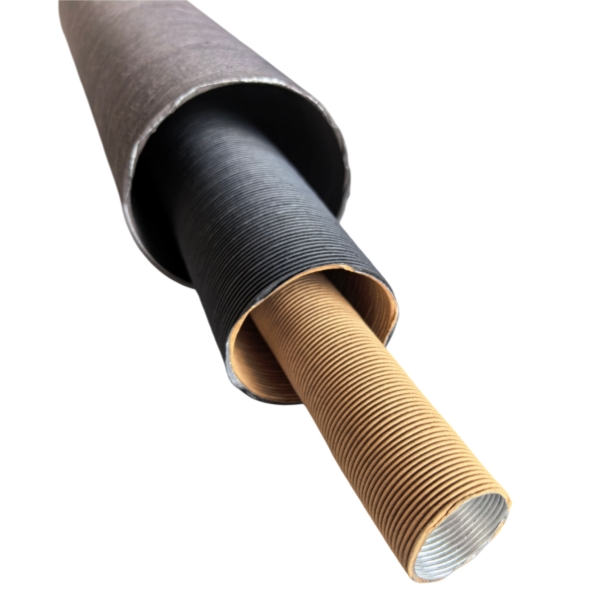

Saluran Udara Kertas Alumunium PAP BSTFLEX memiliki lapisan dalam kertas, lapisan tengah aluminium, dan lapisan luar kertas. Panduan ini menjelaskan cara mengubah deskripsi konstruksi tersebut menjadi spesifikasi pembelian OEM yang mencakup dinding, bentuk bentukan, perilaku sambungan, dan persetujuan sampel.
Tentukan Urutan Lapisan, Bukan Hanya Nama Material

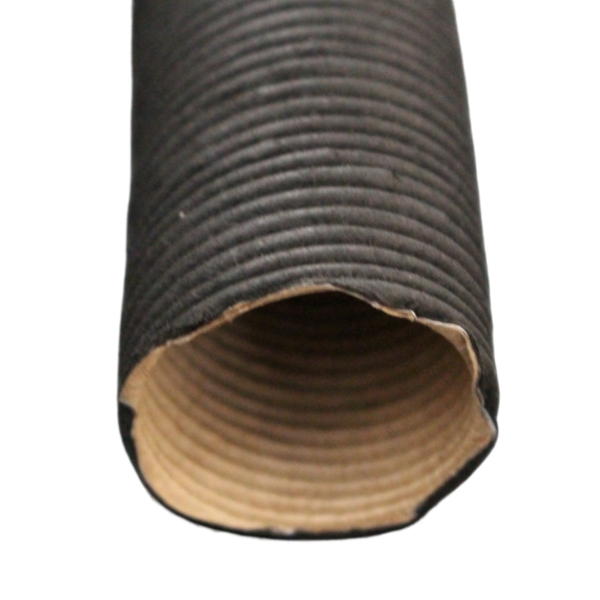

Untuk konstruksi PAP ini, baca lapisan dari jalur udara ke arah luar: kertas / aluminium / kertas. Permintaan yang hanya menyebutkan “saluran udara kertas aluminium” membuat lokasi masing-masing material tidak jelas. Sertakan urutan tersebut pada gambar atau spesifikasi material agar penawaran, pengambilan sampel, dan pemeriksaan merujuk pada dinding yang sama.
| Posisi dinding | Bahan | Apa yang harus diidentifikasi |
|---|---|---|
| Lapisan dalam | Kertas atau karton fleksibel | Permukaan yang menghadap ke udara yang dialirkan; tentukan kelas yang disetujui atau referensi konstruksi. |
| Lapisan tengah | Foil aluminium | Spesifikasi foil dan posisinya di dalam laminasi, alih-alih lapisan logam terbuka yang diasumsikan. |
| Lapisan luar | Kertas atau karton fleksibel | Permukaan eksterior, finishing, dan perlakuan apa pun yang diizinkan. |

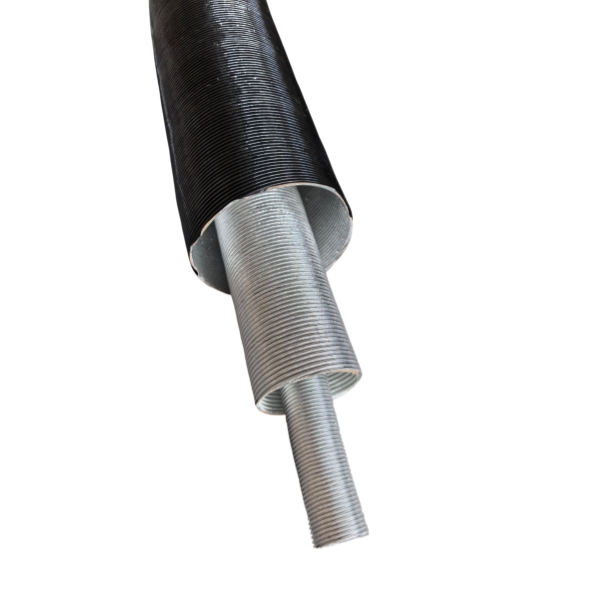

Jangan perlakukan lapisan plastik luar sebagai pengganti yang hanya untuk penampilan. PAK Flexible Air Duct Hose menggunakan kertas kraft di bagian dalam, aluminium di bagian tengah, dan film PVC hitam di bagian luar. Perubahan dari bagian luar kertas ke konstruksi tersebut harus ditinjau dan diidentifikasi sebagai perubahan material.
Tetapkan Aplikasi dalam Ruang Lingkup Produk yang Dinyatakan
Deskripsi produk PAP menentukan penggunaan di dalam area interior, termasuk pasokan udara segar untuk sistem pemanas dan pendingin udara kendaraan. Mulailah proses persetujuan dengan mencatat di mana saluran tersebut sebenarnya akan dipasang. Rute di bawah lantai kendaraan yang terbuka atau melalui kompartemen mesin tidak boleh diklasifikasikan sebagai pemasangan interior semata-mata karena merupakan bagian dari kendaraan.
Identifikasi media dan paparan sebelum memilih dinding. Ini adalah spesifikasi saluran udara, bukan persetujuan untuk membawa bahan bakar, cairan pendingin, udara bertekanan, atau gas buang pembakaran. Jangan menyimpulkan kesesuaian untuk hujan, genangan air, sedotan kuat, atau kontak gas buang langsung dari keberadaan lapisan aluminium.
Untuk proyek di luar aplikasi PAP yang dinyatakan, serahkan ketentuan untuk peninjauan konstruksi terpisah. rangkaian selang pelindung panas dan saluran udara hangat berisi produk yang berbeda untuk tugas yang berbeda; berada dalam kategori yang sama tidak membuat produk tersebut dapat saling menggantikan.
Retensi Bentuk Berbeda dari Pelenturan Berulang
Saluran PAP dideskripsikan dapat dibentuk dan mampu mempertahankan bentuk tekukannya. Untuk pesanan OEM, terjemahkan fitur tersebut ke dalam jalur yang dapat diperiksa: tentukan posisi konektor, amplop jarak bebas, dan kurva yang harus diikuti oleh sampel setelah dibentuk.
Dalam rencana sampel, evaluasi apakah saluran tetap berada di dalam amplop tersebut setelah gaya pembentuk dihilangkan. Catat interval pemeriksaan dan apakah sampel tidak ditopang atau ditopang oleh penopang yang semestinya. Foto yang diambil saat seseorang menahan selang di tempatnya tidak menunjukkan hasil tanpa penopang.
Jangan gunakan pemeriksaan ini sebagai bukti masa pakai tekukan yang tak terbatas, ketahanan terhadap getaran, atau kesesuaian untuk sambungan bergerak. Jika gerakan berulang diharapkan, tentukan evaluasi terpisah dengan insinyur peralatan yang bertanggung jawab.
Pemeriksaan pembentukan
Gunakan jalur pemasangan yang diusulkan dan dokumentasikan referensi tekukan. Nyatakan apakah radius diukur pada garis tengah atau permukaan lain yang ditentukan. Sepakati radius minimum apa pun untuk konstruksi yang dipilih daripada menyalin nilai dari saluran yang berbeda.
Pemeriksaan bentuk
Ukur sampel yang dibentuk pada kurva tersempit dan ujung sambungan. Catat dimensi bukaan mayor dan minor, lipatan dinding yang terlihat, dan posisi relatif terhadap amplop jalur. Tetapkan perubahan yang dapat diterima sebelum menilai sampel.
Uji Sampel pada Bagian Pasangan yang Sebenarnya
Gunakan konektor dan penopang yang mewakili produksi untuk uji kecocokan. Selang lama saja mungkin tidak menunjukkan geometri sambungan yang dimaksudkan. Catat bagaimana setiap ujung dudukan terpasang, apakah penyatuan yang ditentukan tercapai, dan apakah metode penahanan yang dimaksudkan merusak dinding.
Pisahkan penerimaan kecocokan dan aliran udara. Sebuah sampel dapat duduk pada kedua konektor tetapi masih memerlukan penilaian dalam kondisi terbentuknya. Jika sistem memerlukan batas penurunan tekanan atau kebocoran, sepakati aliran uji, kondisi tekanan, dan konfigurasi rakitan lengkap. Jangan menetapkan peringkat tekanan dari remasan tangan atau inspeksi visual.
Untuk pembelian berdasarkan komponen asli, simpan sampel referensi yang telah disetujui dan gambar teknik. Gunakan sampel untuk perbandingan tampilan dan penanganan yang disepakati, serta gunakan gambar teknik untuk dimensi terkontrol dan batas penerimaan.
Gunakan Catatan Persetujuan Sampel dengan Hasil yang Dapat Diamati
Berikut ini adalah usulan kerangka kerja inspeksi untuk proyek khusus pelanggan. Ini bukanlah klaim bahwa setiap saluran udara PAP telah lulus pengujian ini, dan ini tidak menggantikan persyaratan kualifikasi dari produsen peralatan.
| Item peninjauan | Saran pemeriksaan | Catatan untuk persetujuan |
|---|---|---|
| Identitas konstruksi | Bandingkan urutan dinding dan referensi bahan dengan spesifikasi yang diajukan. | Revisi gambar teknik, kode konstruksi, dan identifikasi sampel. |
| Ujung potongan dan jalur udara | Periksa adanya serpihan longgar, lapisan yang robek, atau bahan yang menonjol ke dalam bukaan. | Foto bagian ujung dan kriteria pengerjaan yang disepakati. |
| Kecocokan konektor | Pasang sampel ke bagian pasangan yang ditentukan menggunakan metode penahanan yang dimaksudkan. | Penyatuan, pengamatan perakitan, dan kerusakan dinding yang diakibatkannya. |
| Geometri terformasi | Bandingkan sampel yang telah diarahkan dengan ruang bebas setelah dilepaskan. | Referensi tekukan, interval inspeksi, dan bentuk terukur. |
| Kondisi laminasi | Periksa area tertentu setelah pembentukan untuk melihat apakah ada pemisahan, pengangkatan, atau kerobekan. | Lokasi inspeksi dan kriteria penerimaan. |
| Kontak penopang | Evaluasi penopang atau klem yang diusulkan pada kondisi pemasangan yang ditentukan. | Deformasi lokal dan kondisi perakitan yang digunakan. |
| Kinerja aliran udara, jika diperlukan | Evaluasi jalur terakit menggunakan metode aliran udara dan pengukuran yang disepakati. | Konfigurasi pengujian, hasil, dan batas khusus proyek. |
Tentukan jumlah sampel dan metode pengukuran sebelum pengujian. Untuk setiap penilaian kompresi, nyatakan alat jepit, beban yang diterapkan, durasi, dan deformasi sisa yang diizinkan. Istilah "tahan remuk" tanpa kondisi tersebut bukanlah persyaratan penerimaan yang dapat direproduksi.
Kendalikan Konstruksi di Balik Sampel yang Disetujui
Nama tiga huruf adalah deskripsi awal, bukan spesifikasi produksi penuh. Minta pemasok untuk mengidentifikasi variabel konstruksi yang dikendalikan untuk bagian yang disetujui: tingkatan kertas, spesifikasi foil, struktur dinding, geometri pembentukan, dan spesifikasi perekat, sebagaimana berlaku.
Tidak semua detail manufaktur internal perlu ditampilkan pada halaman produk publik. Untuk kontrol pembelian, referensi konstruksi terdokumentasi dapat menghubungkan sampel yang disetujui dengan spesifikasi manufaktur pemasok. Sepakati perubahan mana yang memerlukan pemberitahuan atau persetujuan ulang alih-alih mengasumsikan bahwa nama produk yang tidak berubah berarti dinding yang tidak berubah.
Jika ada persyaratan suhu, kelembapan, bau, keterbakaran, atau persyaratan lainnya, nyatakan secara terpisah dan minta bukti untuk konstruksi yang persis sama. Jangan mewarisi hasil pengujian dari produk lain hanya karena keduanya mengandung kertas dan aluminium.
Periksa Kondisi Setelah Pengepakan, Tidak Hanya Sebelum Pengepakan
Sertakan sampel dalam kemasan yang representatif dalam proses persetujuan. Saat membongkar kemasan, periksa ujung sambungan dan profil terformasi sebelum dipasang. Catat apakah saluran udara dapat dipasang sesuai pasokan atau memerlukan penanganan tambahan yang bukan bagian dari proses perakitan yang disepakati.
Tetapkan metode pengepakan di sekitar bentuk bagian yang disetujui. Untuk bagian yang sudah dibentuk sebelumnya, tinjau bagaimana pemisah atau penopang menjaga jalurnya. Untuk bagian lurus yang dibentuk selama pemasangan, tinjau perlindungan ujung dan kompresi pengepakan yang diizinkan. Pisahkan penerimaan kosmetik dari distorsi yang memengaruhi kecocokan.
Untuk pesanan yang membutuhkan bagian tetap atau format pasokan yang berbeda, panduan saluran pemanas potong sesuai panjang mencakup pembahasan panjang dan pengemasan. Catatan persetujuan ini harus secara tambahan mengidentifikasi kondisi yang diharapkan saat komponen mencapai perakitan.
Ubah Sampel yang Disetujui Menjadi Pesanan Berulang
Sebelum merilis pesanan berulang, sepakati paket persetujuan yang ringkas: gambar saat ini, referensi konstruksi, sampel yang disimpan, kriteria inspeksi, dan instruksi pengemasan. Identifikasi setiap dimensi atau karakteristik yang memerlukan catatan produksi, dan sepakati bagaimana perubahan yang diusulkan akan ditinjau.
Contoh rumusan spesifikasi pembelian: Pasok saluran udara PAP dengan urutan dinding kertas/aluminium/kertas yang disetujui di bawah referensi konstruksi yang disepakati. Dimensi, rute yang dibentuk, keterlibatan konektor, dan mutu pengerjaan harus sesuai dengan gambar yang disetujui dan catatan penerimaan. Identifikasi setiap lot produksi dan gunakan metode pengemasan yang disepakati. Dapatkan persetujuan pelanggan sebelum mengubah konstruksi dinding yang ditentukan atau karakteristik lain yang ditunjuk untuk kontrol perubahan. Setiap kualifikasi lingkungan atau aliran udara yang diperlukan harus merujuk pada konfigurasi yang diuji dan hasil yang didokumentasikan.
Lengkapi nomor gambar aktual, toleransi, rencana pengambilan sampel, dan catatan yang diperlukan dengan pemasok. Contoh ini adalah alat bantu perancangan, bukan deklarasi sertifikasi atau persetujuan pengujian yang sudah ada sebelumnya.
Minta Sampel Saluran Udara PAP untuk Perakitan Anda
BSTFLEX mencantumkan pasokan panjang pendek khusus dan pengemasan massal untuk saluran PAP miliknya. Untuk permintaan sampel OEM, kirimkan dimensi komponen pasang, rute pemasangan, jarak bebas yang tersedia, dan konfirmasi bahwa aplikasi tersebut berada dalam cakupan penggunaan interior yang dimaksudkan.
Sertakan urutan dinding yang diperlukan, jumlah sampel, perkiraan jumlah pesanan, dan dokumen penerimaan apa pun yang dibutuhkan oleh proyek Anda. Jika komponen asli tersedia, berikan foto permukaan bagian dalamnya, permukaan bagian luarnya, dan kedua sambungannya, beserta gambar atau sampel referensi.
Kirimkan Gambar Saluran Udara PAP dan Persyaratan Sampel Anda
FAQ: Spesifikasi dan Persetujuan Saluran Udara PAP
Apa arti PAP dalam konstruksi saluran udara ini?
PAP mengidentifikasi kertas di bagian dalam, aluminium di bagian tengah, dan kertas di bagian luar. Tentukan urutan lapisan pada gambar pembelian daripada hanya mengandalkan singkatan produk.
Apakah retensi bentuk berarti saluran tersebut cocok untuk pergerakan berulang?
Tidak. Mempertahankan rute yang dibentuk dan bertahan dari pergerakan berulang adalah persyaratan yang berbeda. Evaluasi bentuk yang terpasang selama persetujuan sampel, dan tentukan kualifikasi gerakan atau getaran terpisah saat aplikasi memerlukannya.
Bisakah saluran yang dilapisi plastik menggantikan PAP tanpa perubahan spesifikasi?
Jangan memperlakukannya sebagai substitusi otomatis. Mengubah material luar akan mengubah konstruksi dinding. Tinjau penggantian yang diusulkan, catat urutan lapisannya, dan setujui terhadap persyaratan aplikasi.
Apa saja yang harus disertakan dalam persetujuan sampel saluran udara PAP?
Sertakan identitas konstruksi, kecocokan konektor, kondisi ujung potong, geometri yang dibentuk, kondisi laminasi, dan pengemasan. Tambahkan pengujian aliran udara atau lingkungan jika diperlukan, dengan metode yang ditentukan dan batas penerimaan.
