Isolasi Knalpot Kapal: Selimut, Pelapis Pipa, dan Perlindungan Termal untuk Mesin Kapal

Ruang mesin kapal memiliki ruang yang sangat terbatas untuk panas buangan yang tidak terkontrol.

Pipa knalpot, pipa tegak, siku, manifold, dan peredam suara dapat beroperasi pada suhu yang cukup tinggi sehingga memengaruhi selang, kabel, peralatan, permukaan struktural, dan area akses personel di sekitarnya. Di ruang mesin tertutup, panas yang dilepaskan oleh satu komponen knalpot juga dapat berkontribusi pada beban termal keseluruhan ruangan.

Direkayasa dengan benarisolasi knalpot kapalSistem ini membantu menahan panas tersebut dan mengarahkan perlindungan termal ke tempat yang dibutuhkan.

Untuk aplikasi kelautan, isolasi itu sendiri hanyalah sebagian dari solusi. Sistem tersebut juga harus mampu mengatasi getaran, kelembapan, paparan garam, akses terbatas, dan perawatan mesin rutin.

BSTFLEX memproduksiinsulasi pelindung panas knalpotserta sistem perlindungan termal khusus untuk pipa knalpot kapal, pipa tegak, siku, manifold, turbocharger, dan komponen suhu tinggi lainnya.

Panas Gas Buang Kapal Dimulai dari Sistem Gas Buang Kering

Perbedaan pertama yang perlu dibuat adalah antara bagian knalpot panas yang membutuhkan perlindungan termal dan komponen di sekitarnya yang perlu dilindungi dari panas tersebut.

Instalasi diesel kapal pada umumnya mungkin berisi:

Mesin → Manifold Knalpot → Turbocharger → Pipa Naik Knalpot → Siku → Pipa Knalpot → Peredam Suara

Tidak setiap bagian memerlukan konstruksi insulasi yang sama.

Pipa lurus dapat menggunakan isolasi pipa yang dapat dilepas.

Siku yang lebar mungkin memerlukan selimut yang dibentuk sesuai bentuk siku.

Turbocharger mungkin memerlukan selimut pelindung khusus yang terpasang.

Saluran bahan bakar di dekatnya mungkin memerlukan pelindung panas terpisah.

Pendekatan berbasis komponen ini sangat penting pada peralatan kelautan karena ruang, ventilasi, dan akses servis biasanya terbatas.

Di mana Isolasi Knalpot Kapal Digunakan

Perlindungan termal terhadap gas buang kapal dapat diterapkan pada banyak area sistem pembuangan kapal.

Pipa Knalpot

Pipa tegak sering kali diposisikan dekat dengan peralatan ruang mesin dan komponen struktural.

Selimut isolasi yang dapat dilepas dapat menutupi permukaan yang panas sambil tetap memberikan akses ke titik pemasangan dan area servis.

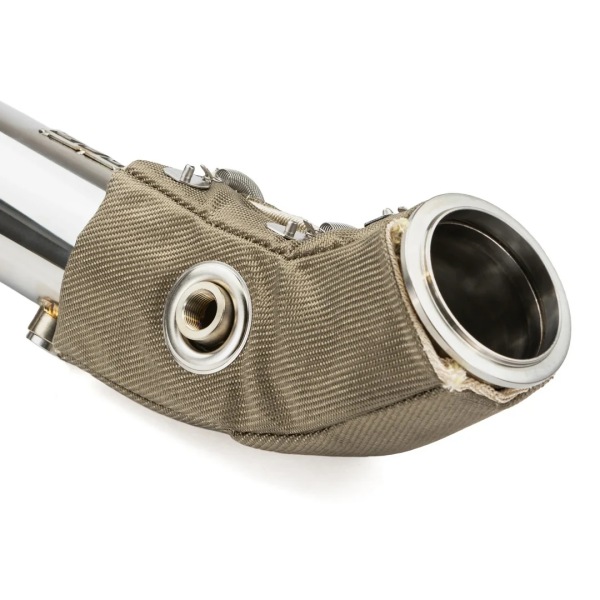

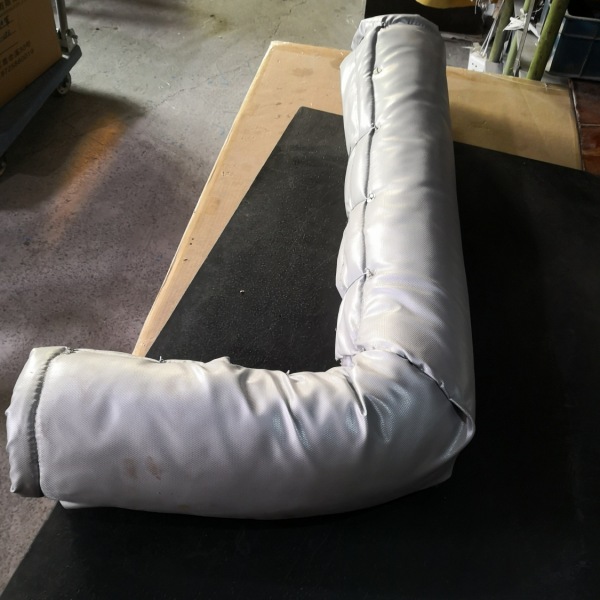

Siku Knalpot

Siku memiliki geometri yang berubah-ubah, yang membuat pembalutan konvensional menjadi kurang mudah dilakukan.

Selimut termal yang dibentuk dapat mengikuti lekukan dan mempertahankan cakupan yang lebih konsisten di sekitar komponen.

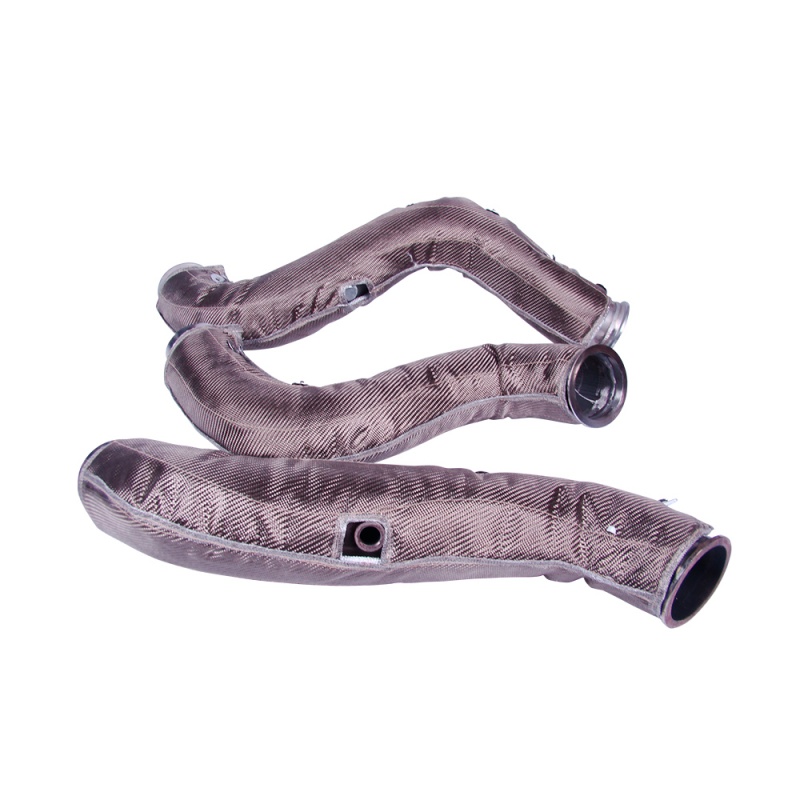

Pipa Knalpot

Bagian lurus yang lebih panjang dapat diisolasi menggunakan:

• selimut pipa yang dapat dilepas;

• penundaan yang fleksibel;

• selongsong tahan suhu tinggi;

• pembungkus knalpot;

• jaket isolasi berlapis-lapis.

Pilihan yang tepat bergantung pada suhu, diameter, jarak bebas, dan persyaratan perawatan.

Manifold Knalpot

Manifold adalah komponen kompak bersuhu tinggi dan dapat memancarkan panas yang cukup besar ke ruang mesin sekitarnya.

Yang passelimut isolasi manifold knalpotdapat memberikan penahanan termal sekaligus mengakomodasi geometri manifold.

Turbocharger

Rumah turbocharger seringkali memerlukan isolasi berbentuk khusus karena geometrinya yang kompleks dan suhu lokal yang tinggi.

Selimut khusus dapat diproduksi di sekitar wadah daripada mencoba melilitkan pembungkus datar di sekitar komponen yang tidak beraturan.

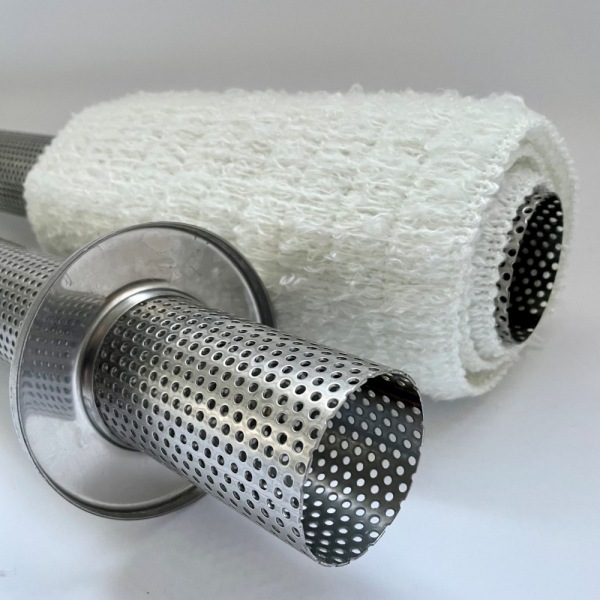

Peredam Knalpot

Peredam suara berukuran besar memiliki luas permukaan luar yang cukup besar.

Jaket isolasi yang dapat dilepas dapat mengurangi pelepasan panas dari peredam suara sekaligus memungkinkan bagian-bagian tertentu dilepas selama perawatan.

---

Mengapa Sistem Knalpot Kapal Membutuhkan Isolasi yang Dapat Dilepas?

Peralatan kelautan bukanlah instalasi statis.

Mesin memerlukan inspeksi, perawatan, dan penggantian komponen sepanjang masa pakainya.

Sambungan pembuangan mungkin perlu diakses untuk:

• pemeriksaan baut;

• penggantian gasket;

• pemeriksaan pipa;

• perawatan sensor;

• perawatan flensa;

• investigasi kebocoran knalpot.

Jika isolasi terpasang permanen atau terbungkus di sekeliling seluruh saluran pembuangan, mengakses komponen tersebut mungkin memerlukan pemotongan isolasi.

Aselimut isolasi knalpot kapal lautberbeda.

Selimut tersebut dapat dirancang dengan pengikat mekanis sehingga teknisi dapat:

1. lepaskan sistem pengikatnya;

2. Hapus bagian yang diperlukan;

3. periksa komponen knalpot;

4. melakukan perawatan;

5. Pasang kembali insulasi tersebut.

Hal ini membuat konstruksi yang dapat dilepas sangat berguna untuk kapal komersial, kapal kerja, generator laut, dan peralatan lain di mana kemudahan perawatan menjadi penting.

---

Konstruksi Selimut Knalpot Kapal Laut

Selimut knalpot kapal biasanya terdiri dari beberapa lapisan fungsional.

Konstruksi pastinya bergantung pada suhu gas buang dan lingkungan pengoperasian.

Lapisan Sisi Panas

Permukaan bagian dalam menghadap komponen knalpot.

Bahan-bahan yang mungkin digunakan meliputi:

• kain fiberglass;

• kain silika tinggi;

• jaring baja tahan karat;

• lembaran baja tahan karat;

• tekstil suhu tinggi lainnya.

Lapisan sisi panas melindungi inti isolasi dari kontak langsung dengan komponen pembuangan dan memberikan ketahanan suhu yang dibutuhkan.

Inti Isolasi

Inti tersebut menyediakan hambatan termal utama.

Tergantung pada aplikasinya, selimut tersebut dapat mencakup:

• insulasi fiberglass;

• isolasi mineral atau keramik suhu tinggi;

• isolasi berbahan dasar silika;

• bahan termal rekayasa lainnya.

Ketebalan inti dapat disesuaikan sesuai dengan kinerja termal yang dibutuhkan dan ruang pemasangan yang tersedia.

Sampul Luar

Permukaan luar melindungi selimut dari lingkungan laut dan penanganan mekanis.

Tergantung pada aplikasinya, konstruksi luar dapat menggunakan:

• fiberglass berlapis;

• tekstil suhu tinggi;

• kain berlapis silikon;

• jaring baja tahan karat;

• bahan pelindung lainnya.

Sistem Pengikat

Selimut laut mungkin menggunakan:

• kait baja tahan karat;

• pegas;

• pengikat kawat;

• tali pengikat;

• gesper;

• sistem pengikat yang dijahit.

Perangkat keras berbahan stainless steel sangat berguna di tempat yang mengutamakan ketahanan terhadap korosi.

---

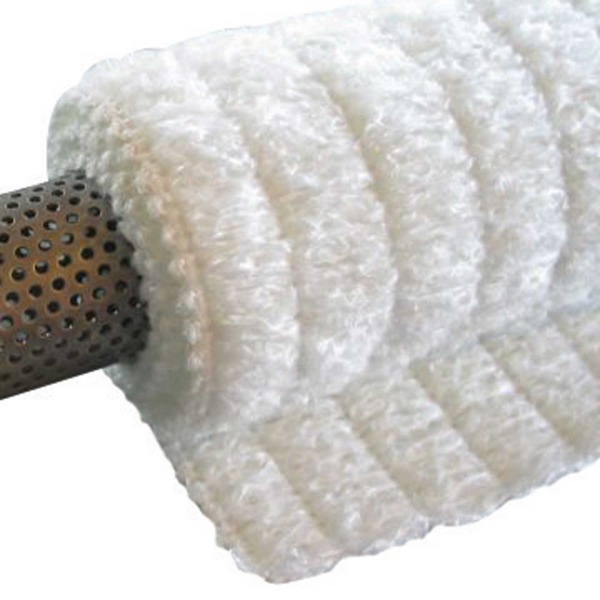

Isolasi Pipa Knalpot Kapal Laut

Tidak setiap saluran knalpot membutuhkan selimut yang dibuat khusus sepenuhnya.

Untuk geometri pipa yang relatif sederhana,isolasi knalpot kapal lautdapat memberikan solusi isolasi yang praktis.

Pemasangan isolasi sangat cocok untuk:

• pipa knalpot lurus;

• pipa berdiameter lebih kecil;

• bagian pipa kontinu;

• area di mana potongan yang rumit tidak diperlukan.

Bahan isolasi dapat dipasok dalam bagian-bagian yang fleksibel dan dipasang di sekeliling pipa.

Dibandingkan dengan selimut isolasi berbentuk, isolasi dapat menyederhanakan pemasangan pada jalur pipa panjang yang berkelanjutan.

Namun, jika pipa tersebut berisi:

• flensa;

• titik pemeriksaan;

• tikungan tajam;

• koneksi sensor;

• sambungan ekspansi;

Selimut yang dibuat khusus mungkin memberikan daya tahan yang lebih baik.

---

Insulasi Knalpot Kapal Laut Harus Memperhitungkan Kelembapan

Suhu hanyalah salah satu bagian dari desain insulasi kelautan.

Sebuah kapal beroperasi di lingkungan di mana isolasi mungkin menghadapi:

• kelembaban;

• kondensasi;

• semprotan garam;

• air pembersih;

• kabut minyak;

• kontaminasi bahan bakar.

Oleh karena itu, lapisan luar harus dipilih sesuai dengan lingkungan pengoperasian yang sebenarnya.

Inti isolasi suhu tinggi dapat berkinerja baik secara termal tetapi tetap memerlukan konstruksi luar pelindung untuk menjaga integritas mekanis selama penggunaan.

Selimut tersebut juga harus dirancang sedemikian rupa sehingga air tidak terperangkap secara tidak perlu di sekitar komponen knalpot.

---

Getaran Mengubah Desain

Mesin kapal menghasilkan getaran terus-menerus.

Sistem pembuangan itu sendiri dapat bergerak relatif terhadap peralatan di sekitarnya.

Hal ini berpotensi menimbulkan masalah jika isolasinya:

• menggesekkan pada braket;

• kontak dengan pipa-pipa tetangga;

• terpasang terlalu kencang;

• memiliki tepi yang tidak ditopang;

• menggunakan pengencang yang tidak memadai.

Oleh karena itu, selimut pembuangan asap kapal membutuhkan lebih dari sekadar kain tahan panas.

Susunan lengkap tersebut harus mempertimbangkan hal-hal berikut:

ketahanan termal + fleksibilitas + ketahanan abrasi + pengencangan + jarak bebas

Inilah salah satu alasan mengapa pembuatan selimut isolasi khusus seringkali lebih disukai daripada mengadaptasi produk isolasi generik ke sistem pembuangan kapal yang kompleks.

---

Jarak Aman di Sekitar Pipa Knalpot Kapal

Selimut (untuk mesin) tidak boleh dirancang secara terpisah dari ruang mesin di sekitarnya.

Sebelum menentukan ketebalan isolasi, periksa jarak antara komponen knalpot dan:

• pengkabelan;

• selang;

• sistem bahan bakar;

• saluran hidrolik;

• dudukan mesin;

• elemen struktural;

• isolasi akustik;

• panel layanan.

Menambahkan selimut tebal dapat mengubah diameter luar rakitan knalpot secara signifikan.

Di ruang mesin yang padat, ruang yang tersedia dapat menentukan ketebalan isolasi maksimum yang praktis.

Oleh karena itu, pertanyaan yang benar bukanlah:

“Seberapa tebal isolasi yang bisa kita buat?”

Dia:

“Seberapa banyak insulasi yang dapat kita pasang sambil tetap mempertahankan kinerja termal dan ruang bebas mekanis yang dibutuhkan?”

---

Perlindungan Termal untuk Ruang Mesin Kapal

Ruang mesin dapat berisi beberapa sumber panas independen.

Hal ini mungkin termasuk:

• manifold knalpot;

• turbocharger;

• pipa knalpot;

• generator;

• sistem hidrolik;

• permukaan mesin.

Insulasi saluran pembuangan dapat membantu mengurangi salah satu penyumbang utama beban panas total.

Hal ini dapat meningkatkan lingkungan termal di sekitar peralatan sensitif.

Komponen yang berpotensi dilindungi meliputi:

• rangkaian kabel;

• peralatan listrik;

• sistem kendali;

• selang;

• sensor;

• komponen sistem bahan bakar.

Perlindungan personel adalah pertimbangan lain.

Mengurangi suhu permukaan yang dapat diakses dari komponen knalpot yang terbuka dapat membantu mengurangi risiko yang terkait dengan kontak yang tidak disengaja selama perawatan.

---

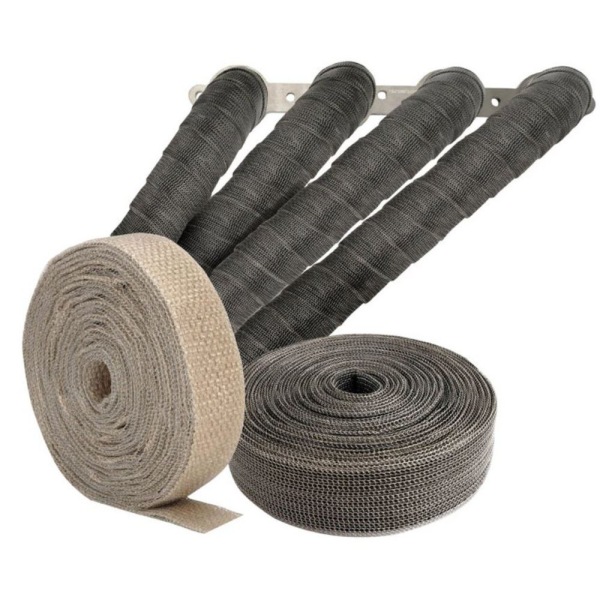

Selimut Knalpot Kapal vs Pembungkus Knalpot

Pembungkus knalpot tetap berguna untuk aplikasi tubular tertentu.

Hal ini bisa praktis jika:

• Pipa tersebut relatif sederhana;

• Geometrinya sebagian besar berbentuk tabung;

• Pemasangan permanen dapat diterima;

• Pipa tersebut tidak memerlukan akses yang sering.

Selimut knalpot kapal yang dapat dilepas menjadi lebih menarik ketika:

• Komponen tersebut memiliki geometri yang kompleks;

• Akses untuk pemeliharaan diperlukan;

• Ketebalan isolasi harus dikontrol;

• Bagian knalpotnya besar;

• Instalasi tersebut memerlukan lapisan akhir eksternal yang terdefinisi;

• Lapisan isolasi harus dilepas secara berkala.

Untuk beberapa sistem kelautan, kedua metode tersebut dapat digunakan.

Misalnya:

pipa lurus → isolasi

siku kompleks → selimut yang dapat dilepas

turbocharger → selimut terpasang

panel struktural terdekat → pelindung panas reflektif

Pendekatan hibrida ini memungkinkan sistem isolasi untuk menyesuaikan setiap bagian dari instalasi pembuangan.

---

Memilih Material untuk Isolasi Knalpot Kapal Laut

Sistem pembuangan gas buang kapal yang berbeda memiliki persyaratan yang berbeda pula.

Serat kaca

Pilihan praktis untuk konstruksi tekstil suhu tinggi serbaguna.

Ini dapat digunakan untuk:

• selimut;

• tertinggal;

• bungkus;

• penutup pelindung.

Kandungan Silika Tinggi

Kandidat yang lebih kuat untuk aplikasi sisi panas suhu tinggi.

Hal ini dapat diintegrasikan ke dalam:

• lapisan selimut;

• bungkus;

• rakitan isolasi suhu tinggi.

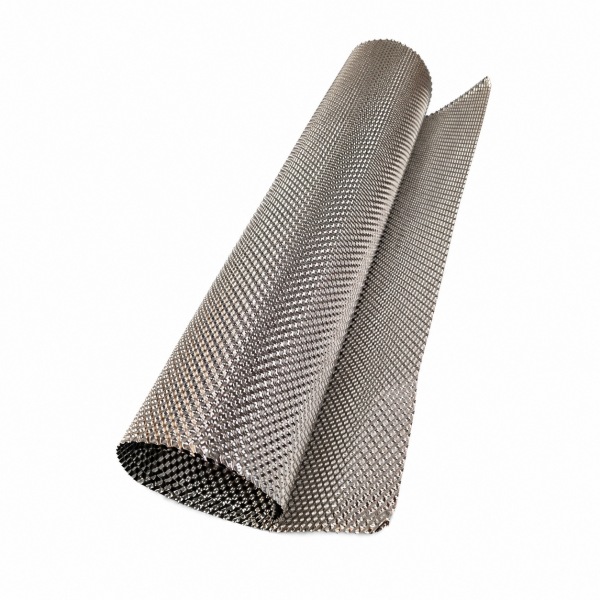

Baja tahan karat

Berguna ketika isolasi membutuhkan perlindungan mekanis tambahan.

Baja tahan karat dapat berfungsi sebagai:

• jaring;

• menggagalkan;

• lapisan pelindung;

• bahan pelindung panas.

Aluminium

Berguna untuk penghalang reflektif di mana konstruksi ringan menjadi penting.

Inti Isolasi Suhu Tinggi

Digunakan ketika tujuan utamanya adalah mengurangi perpindahan panas, bukan sekadar menyediakan penutup tekstil pelindung.

Konstruksi akhir dapat menggabungkan beberapa material ini daripada hanya mengandalkan satu material saja.

---

Mendesain Selimut Isolasi Knalpot Kapal Laut

Selimut khusus harus mengikuti geometri fisik komponen knalpot.

Dimensi penting meliputi:

Diameter luar pipa

Ini menentukan keliling dasar dari selimut pipa.

Panjang terisolasi

Ini menentukan seberapa banyak komponen knalpot yang perlu dilindungi.

Radius lengkungan

Penting untuk bagian siku dan bagian yang melengkung.

Dimensi flensa

Diperlukan untuk menjaga akses ke baut dan sambungan.

Tonjolan komponen

Sensor, braket, aktuator, dan tonjolan lainnya harus diperhitungkan.

Tersedia izin penjualan.

Selimut tersebut harus sesuai dengan ruang mesin di sekitarnya.

Lokasi pengikat

Pengencang harus tetap mudah diakses setelah pemasangan.

Untuk perakitan yang rumit, foto dan gambar sangat berguna untuk mengembangkan pola selimut.

---

Cara Menentukan Spesifikasi Selimut Knalpot Kapal untuk Produsen

Permintaan penawaran (RFQ) yang bermanfaat harus berisi lebih dari:

“Selimut knalpot kapal, suhu tinggi.”

Berikan informasi berikut ini jika memungkinkan.

Data Gas Buang

• jenis komponen knalpot;

• diameter pipa;

• dimensi keseluruhan;

• suhu operasi;

• suhu maksimum.

Informasi Instalasi

• jenis kapal atau peralatan;

• model mesin jika relevan;

• pemasangan di dalam ruangan atau di tempat terbuka;

• izin tersedia.

Kondisi Lingkungan

• paparan garam;

• kelembapan;

• kontaminasi minyak;

• getaran;

• persyaratan pembersihan.

Persyaratan Pemeliharaan

• permanen atau dapat dilepas;

• frekuensi penghapusan yang diharapkan;

• titik akses layanan.

Persyaratan Kinerja

• suhu permukaan luar yang diinginkan;

• ketebalan selimut maksimum;

• pengurangan panas yang diperlukan;

• Persyaratan perlindungan personel.

Informasi Produksi

• jumlah prototipe;

• volume tahunan;

• jadwal pengiriman yang dibutuhkan.

Informasi ini memberikan detail yang cukup kepada produsen isolasi untuk memilih konstruksi yang tepat, alih-alih memasok selimut isolasi generik.

---

Isolasi Knalpot Kapal Laut untuk Kapal Komersial

Kapal komersial biasanya lebih menekankan pada hal-hal berikut:

• daya tahan;

• kemudahan perawatan;

• keterulangan;

• ketahanan terhadap korosi;

• jam operasional yang panjang.

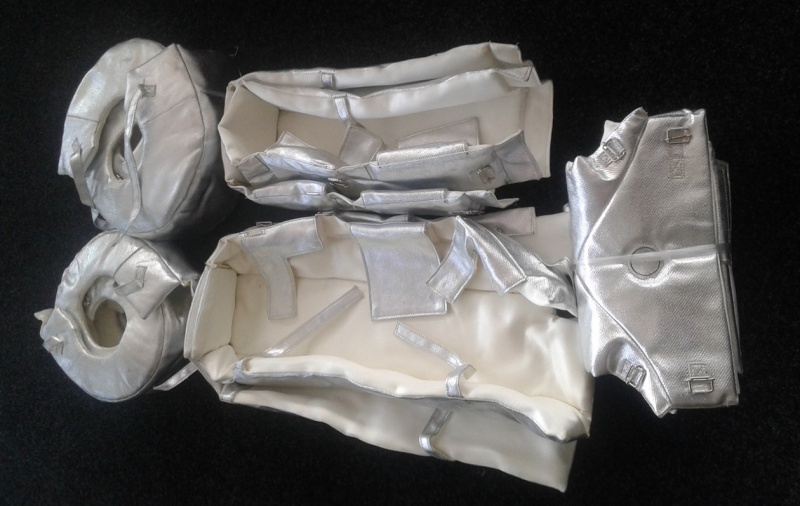

Sistem selimut yang dapat dilepas dapat dibagi menjadi beberapa bagian yang dapat dikenali.

Misalnya:

Bagian A — Manifold

Bagian B — Turbocharger

Bagian C — Riser

Bagian D — Siku

Bagian E — Pipa Knalpot

Hal ini membuat inspeksi dan penggantian menjadi lebih mudah dikelola.

Jika satu bagian rusak, tidak berarti seluruh sistem isolasi perlu diganti.

---

Isolasi Knalpot Generator Kelautan

Generator kapal laut menimbulkan persyaratan isolasi knalpot umum lainnya.

Saluran pembuangan generator dapat melewati:

• ruang mesin;

• ruang mesin;

• kompartemen tertutup;

• area yang berdekatan dengan akomodasi.

Pengendalian suhu sangat penting, terutama di tempat dengan ventilasi terbatas.

Dapat dilepasselimut isolasi pipa knalpot generatordapat dirancang dengan menggunakan pipa lurus, siku, dan peredam suara.

Isolasi tersebut juga dapat diselaraskan dengan jalur kabel dan peralatan di sekitarnya.

BSTFLEX memproduksi solusi isolasi knalpot generator khusus yang dapat disesuaikan dengan dimensi dan kondisi operasi yang dibutuhkan.

---

Inspeksi dan Penggantian

Insulasi knalpot kapal tidak seharusnya menyembunyikan masalah mekanis yang sedang berkembang.

Selama perawatan rutin, teknisi harus memeriksa:

• kondisi umum;

• perangkat keras pengikat;

• lapisan luar;

• area lecet;

• jahitan yang terlihat;

• bukti adanya kontaminasi minyak;

• tanda-tanda kebocoran knalpot.

Lapisan isolasi harus dilepas jika perlu untuk memeriksa komponen knalpot itu sendiri.

Ini adalah alasan lain mengapa konstruksi yang dapat dilepas sangat berharga.

Sistem perlindungan termal seharusnya mendukung pemeliharaan, bukan menghambatnya.

---

Tanda-Tanda Bahwa Sistem Isolasi Knalpot Kapal yang Ada Perlu Perbaikan

Sistem isolasi knalpot kapal mungkin memerlukan desain ulang ketika:

• Komponen di sekitarnya masih mengalami panas berlebih;

• Permukaan selimut bagian luar terlalu panas;

• isolasi berulang kali bergeser posisi;

• pengencang mengendur;

• Kain tersebut bergesekan dengan komponen di sebelahnya;

• Kontaminasi air atau minyak merusak lapisan luar;

• Teknisi servis harus memotong isolasi untuk mengakses knalpot;

• Sebagian besar knalpot tetap terbuka.

Masalah-masalah ini tidak serta merta berarti bahwa bahan isolasi itu sendiri tidak sesuai.

Masalah mendasar yang mungkin terjadi adalah:

• ketebalan yang tidak mencukupi;

• tidak cocok;

• kombinasi material yang salah;

• pengikatan yang tidak memadai;

• izin yang tidak memadai;

• lapisan luar yang tidak sesuai.

---

Perlindungan Termal Gas Buang Kapal Laut Harus Dirancang Sebagai Sebuah Sistem

Isolasi knalpot kapal terbaik tidak selalu berupa material dengan peringkat suhu tertinggi yang dipublikasikan.

Sistem yang berhasil harus berfungsi dalam kondisi sebenarnya di kapal tersebut.

Artinya, kita perlu mempertimbangkan:

suhu

geometri

izin

getaran

kelembapan

korosi

pemeliharaan

perlindungan mekanis

instalasi

Selimut yang dapat dilepas mungkin merupakan solusi yang tepat untuk satu komponen, sementara isolasi fleksibel atau pelindung panas reflektif lebih baik untuk komponen lainnya.

Tujuannya adalah untuk mengendalikan panas buangan tanpa menimbulkan masalah perawatan atau pengemasan baru.

---

Selimut Knalpot Kapal Kustom dari BSTFLEX

BSTFLEX menyediakan perlindungan termal khusus untuk sistem pembuangan kapal, termasuk:

• selimut knalpot kapal;

• isolasi pipa knalpot;

• isolasi pipa knalpot vertikal;

• selimut siku pembuangan;

• isolasi manifold;

• selimut turbocharger;

• isolasi knalpot generator;

• penundaan knalpot;

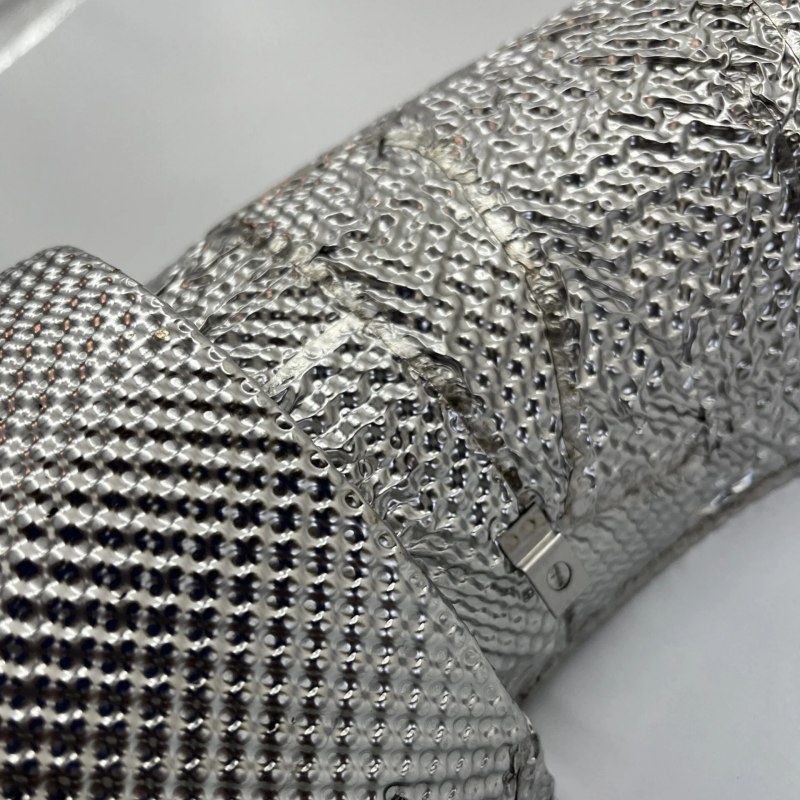

• pelindung panas logam.

Selimut pesanan khusus dapat dikembangkan sesuai dengan:

• dimensi komponen;

• gambar;

• foto;

• suhu operasi;

• ketebalan isolasi yang dibutuhkan;

• izin pemasangan;

• persyaratan pengencangan.

Konstruksi dapat dipilih sesuai dengan aplikasinya, menggunakan kombinasi kain tahan suhu tinggi, inti isolasi, komponen baja tahan karat, dan bahan luar pelindung.

Untuk aplikasi kelautan yang membutuhkan isolasi yang dapat dilepas, selimut tersebut dapat dibagi menjadi beberapa bagian untuk memberikan akses ke sambungan pembuangan penting selama perawatan.

Minta Solusi Isolasi Knalpot Kapal Laut yang Disesuaikan

Jika Anda mencari bahan isolasi untuk sistem knalpot kapal, kirimkan pesan ke BSTFLEX:

• dimensi pipa knalpot atau komponennya;

• suhu operasi;

• foto atau gambar;

• area yang membutuhkan isolasi;

• izin yang tersedia;

• lingkungan operasi kelautan;

• Jumlah yang diharapkan.

BSTFLEX kemudian dapat merekomendasikan kombinasi yang sesuai dariselimut knalpot kapal, pelapis pipa, isolasi knalpot, dan pelindung panasuntuk instalasi spesifik tersebut.
