Material termal hanyalah satu bagian dari sistem pelindung panas rangkaian kabel otomotif. Selongsong juga harus praktis untuk dipasang di sekeliling rangkaian kabel yang sebenarnya.
Selongsong tubular sederhana mungkin ideal saat rangkaian kabel masih dirakit, tetapi bisa menjadi sulit atau mustahil untuk dipasang setelah konektor besar, titik cabang, klip, dan terminal dipasang. Dalam situasi tersebut, sebuah selongsong pelindung panas wrap-around, konstruksi kait-dan-loop, penutup jepret, atau selongsong yang menutup sendiri dapat memberikan solusi yang lebih praktis.
Memilih antara desain slide-on dan wrap-around bergantung pada urutan perakitan rangkaian kabel, geometri konektor, persyaratan servis, volume produksi, dan lingkungan termal.
BSTFLEX memproduksi berbagai selongsong pelindung panas aluminisasi untuk rangkaian kabel, selang, kabel, dan saluran fluida otomotif, termasuk konstruksi tubular dan yang dapat dilepas.

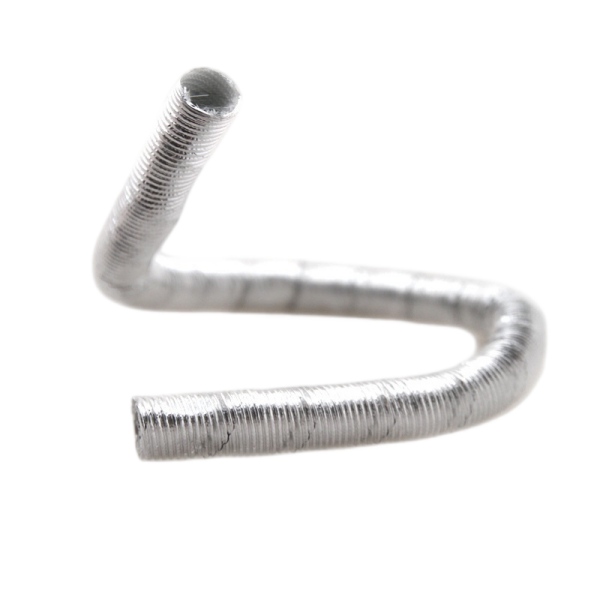

Selongsong pelindung panas slide-on adalah selongsong tubular kontinu yang dipasang dengan memasukkan rangkaian kabel, kabel, atau selang melalui bagian dalam selongsong.
Konstruksi ini umumnya merupakan pilihan paling sederhana ketika selongsong pelindung dapat dipasang sebelum rangkaian kabel dirakit sepenuhnya.
Desain slide-on yang umum meliputi:
Desain slide-on biasanya memberikan cakupan kontinu di sekeliling komponen yang dilindungi tanpa jahitan terbuka atau sistem penutup eksternal.
Selongsong slide-on biasanya lebih disukai ketika urutan produksi rangkaian kabel memungkinkan untuk dipasang sebelum konektor atau terminal besar dipasang.
Kondisi umum meliputi:
Untuk produksi volume tinggi, konstruksi tubular juga dapat menyederhanakan daftar material karena tidak ada strip kait-dan-loop, pengencang jepret, atau penutup yang tumpang tindih tambahan.
Selongsong tubular mengelilingi rangkaian kabel secara kontinu. Tidak ada jahitan terbuka yang perlu diarahkan menjauh dari sumber panas.
Tanpa pengencang kait-dan-loop atau tepi yang tumpang tindih, selongsong slide-on sering kali dapat mempertahankan profil akhir yang relatif kompak.
Tidak adanya sistem penutup dapat mengurangi jumlah komponen dan fitur perakitan pada bagian akhir.
Ketika perlindungan termal direncanakan pada awal desain rangkaian kabel, selongsong tubular dapat diintegrasikan ke dalam urutan perakitan normal.
Keterbatasan terbesar adalah pemasangan.
Jika rangkaian kabel sudah memiliki konektor, terminal cetak, klip pemasangan, atau titik cabang yang besar, komponen-komponen ini mungkin tidak dapat melewati selongsong.
Selongsong berbentuk tabung juga bisa merepotkan jika bagian yang dilindungi terletak di tengah rangkaian kabel yang sudah ada dan rangkaian kabel tersebut tidak dapat dilepas.
Dalam kasus ini, memperbesar diameter selongsong agar cukup untuk melewati konektor dapat menyebabkan pemasangan yang terlalu longgar di sekitar bundel kabel biasa.

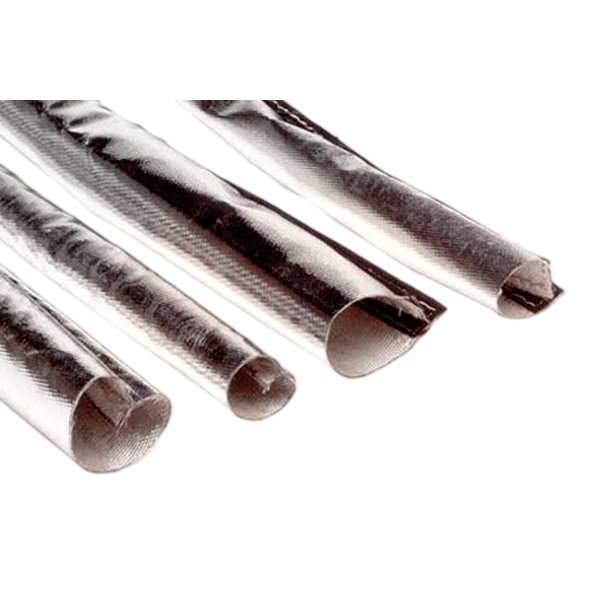

Selongsong wrap-around dipasang dengan cara membuka selongsong, menempatkannya di sekeliling rangkaian kabel atau selang, lalu menutupnya di sepanjang jahitan memanjang.
Hal ini memungkinkan pelindung termal dipasang pada komponen yang sudah dirakit tanpa harus memasukkan konektor melalui tabung.
Konstruksi wrap-around dapat menggunakan:
Desain ini sangat berguna untuk pekerjaan retrofit, rangkaian kabel yang sudah selesai, dan perakitan kendaraan yang memerlukan akses servis di masa mendatang.
Desain wrap-around harus dipertimbangkan jika:
Untuk aplikasi ini, selongsong yang dapat dilepas dapat menyederhanakan pemasangan secara signifikan dibandingkan dengan membongkar sistem kelistrikan.

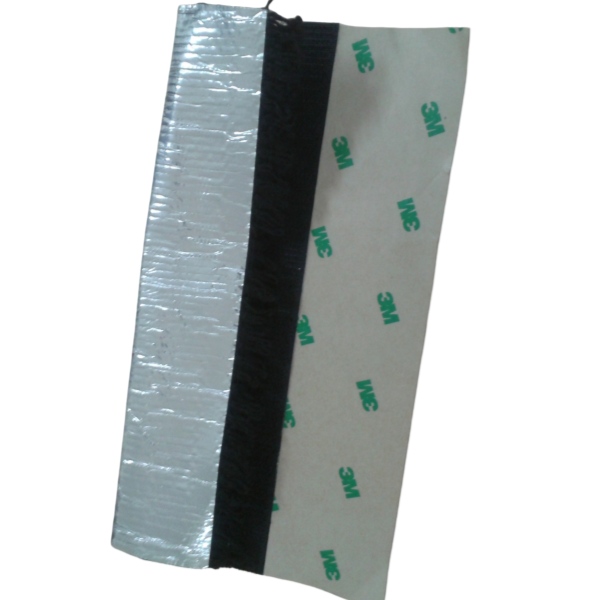

Selongsong hook-and-loop adalah salah satu desain perlindungan termal yang dapat dilepas yang paling umum.

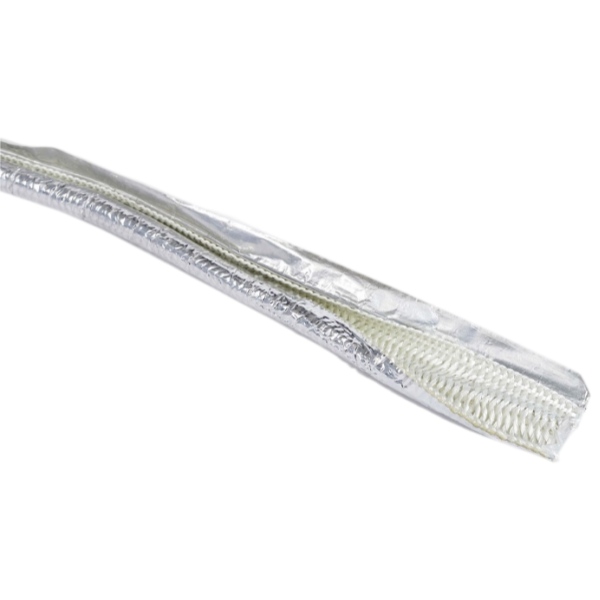

Selongsong terbuka di sepanjang panjangnya, membungkus rangkaian kabel, dan diamankan dengan penutup hook-and-loop bersuhu tinggi.
Jenis konstruksi ini berguna jika:
BSTFLEX menawarkan Selongsong Aluminized Heat Shroud dengan Penutup Hook-and-Loop untuk aplikasi kawat, kabel, dan selang yang terpapar panas radiasi.
Pengencang kancing tekan memberikan penutup mekanis pasti yang dapat berguna dalam pemasangan OEM yang berulang.
Dibandingkan dengan jahitan hook-and-loop, kancing tekan menciptakan titik penutup tetap di sepanjang selongsong.
Jenis desain ini bisa sesuai jika:
Jarak dan jumlah kancing tekan harus disesuaikan dengan panjang selongsong, diameter, dan stabilitas jahitan yang diperlukan.
Selongsong yang menutup sendiri menggunakan tepi yang tumpang tindih atau struktur yang dibentuk sebelumnya yang secara alami menutup di sekitar rangkaian kabel setelah pemasangan.
Pemasang membuka selongsong, menempatkan bundel kabel di dalamnya, dan membiarkan selongsong kembali menutup di sekitar komponen.
Ini dapat mengurangi langkah pemasangan karena tidak perlu ada strip perekat atau kancing individu yang harus dipasang.
Desain yang menutup sendiri dapat cocok untuk:
| Faktor Desain | Selongsong Slide-On | Selongsong Wrap-Around |
|---|---|---|
| Waktu Pemasangan | Terbaik sebelum konektor dipasang | Dapat dipasang setelah perakitan rangkaian kabel |
| Konektor Besar | Dapat menghalangi pemasangan | Biasanya bukan masalah |
| Penggunaan Retrofit | Terbatas | Sangat cocok |
| Cakupan Berkelanjutan | Ya | Termasuk penutupan memanjang |
| Diameter Luar | Biasanya lebih ringkas | Mungkin lebih besar pada bagian penutupan |
| Akses Layanan | Biasanyamemerlukan pelepasan selongsong dari ujung | Seringkali dapat dibuka secara lokal |
| Kecepatan Perakitan | Cepat jika diintegrasikan ke dalam produksi rangkaian kabel | Cepat untuk rangkaian kabel yang sudah selesai |
| Komponen Penutup | Biasanya tidak ada | Perekat hook-and-loop, kancing tekan, atau struktur yang menutup sendiri |
| Geometri Harness yang Kompleks | Lebih sulit | Lebih mudah beradaptasi |
Ya, desain penutup dapat memengaruhi sistem perlindungan termal secara keseluruhan.
Selongsong tubular memberikan cakupan melingkar tanpa terputus, sementara konstruksi wrap-around menyertakan jahitan memanjang. Oleh karena itu, posisi jahitan harus dipertimbangkan relatif terhadap sumber panas.
Jika memungkinkan, penutup tidak boleh menciptakan celah yang tidak perlu yang menghadap langsung ke sumber panas radiasi tertinggi.
Lebar tumpang tindih, stabilitas penutup, dan kecocokan selongsong semuanya dapat memengaruhi seberapa baik lapisan pelindung tetap berada di sekitar harness.
Untuk selongsong reflektif berlapis aluminium, permukaan reflektif harus tetap terbuka menghadap sumber panas radiasi eksternal.
Pemasangan harus menghindari:
Posisi pemasangan yang benar bisa sama pentingnya dengan spesifikasi material.
Perlindungan termal reflektif bekerja secara berbeda dari isolasi tebal.
Permukaan berlapis aluminium sangat berguna untuk mengurangi panas radiasi. Jika pemasangan memungkinkan, menjaga jarak antara sumber panas, selongsong, dan harness yang dilindungi dapat meningkatkan pengaturan termal secara keseluruhan.
Jika selongsong ditekan langsung ke komponen yang sangat panas, panas konduktif menjadi lebih penting dan aplikasi mungkin memerlukan sistem isolasi yang berbeda atau tambahan.
Baik selongsong slide-on maupun wrap-around memerlukan kelonggaran dimensi yang sesuai.
Spesifikasi harus mempertimbangkan:
Selongsong yang terlalu ketat dapat membatasi pergerakan harness dan membuat perakitan menjadi sulit.
Selongsong yang terlalu longgar dapat bergeser, mengganggu komponen di dekatnya, atau membuat sebagian kabel terpapar panas.
Geometri konektor adalah salah satu cara tercepat untuk menentukan apakah konstruksi slide-on praktis untuk digunakan.
Sebagai contoh, sebuah harness mungkin memiliki diameter bundel normal 18 mm tetapi bodi konektor berukuran 45 mm. Selongsong tubular yang berukuran pas untuk harness 18 mm tidak dapat melewati konektor, sementara selongsong yang berukuran untuk konektor mungkin terlalu besar di sepanjang bagian harness lainnya.
Dalam kasus ini, konstruksi wrap-around biasanya memberikan kecocokan yang lebih terkontrol.
Rangkaian kabel sering kali terbagi menjadi dua cabang atau lebih.
Selongsong tubular standar dapat melindungi batang utama, namun titik percabangan mungkin memerlukan:
Untuk geometri tiga dimensi yang kompleks, selongsong konvensional mungkin bukan lagi solusi yang paling efisien.
BSTFLEX juga dapat memproduksi pelindung panas otomotif berbahan serat kaca aluminisasi dengan bentuk khusus untuk geometri rangkaian kabel dan komponen yang tidak beraturan.
Selongsong terbaik untuk pengujian prototipe tidak selalu merupakan desain terbaik untuk lini perakitan otomotif.
Untuk program produksi, insinyur juga harus mengevaluasi:
Konstruksi selongsong yang sedikit lebih kompleks dapat mengurangi total waktu perakitan jika memungkinkan pemasangan setelah rangkaian kabel selesai.
Perlindungan termal retrofit menghadirkan masalah yang berbeda dari produksi rangkaian kabel OEM.
Kendaraan sudah dirakit dan rangkaian kabel yang dilindungi mungkin sulit untuk dilepas tanpa melepas beberapa komponen.
Untuk alasan ini, aplikasi retrofit umumnya lebih menyukai:
Kemampuan untuk memasang selongsong panas tanpa melepas kabel, kabel, atau selang dapat secara signifikan mengurangi tenaga kerja servis.
| Aplikasi | Titik Awal yang Direkomendasikan |
|---|---|
| Rangkaian kabel baru sebelum pemasangan konektor | Selongsong panas tubular slide-on |
| Rangkaian kabel jadi dengan konektor besar | Selongsong melilit |
| Rangkaian kabel yang memerlukan inspeksi berulang | Selongsong perekat hook-and-loop |
| Perakitan OEM yang memerlukan penutup mekanis tertentu | Selongsong penutup kancing tekan |
| Pemasangan cepat di sekitar bundel kabel | Selongsong yang menutup sendiri |
| Geometri cabang atau konektor yang tidak beraturan | Pelindung panas berbentuk khusus |
| Panas radiasi tinggi di dekat knalpot | Konstruksi reflektif berlapis aluminium |
Harness kabel transmisi adalah contoh yang baik mengapa desain pemasangan itu penting.
Jika selongsong pelindung dipasang selama produksi harness sebelum semua konektor dipasang, konstruksi berbentuk tabung mungkin praktis.
Jika perlindungan termal ditambahkan setelah harness selesai, geometri konektor mungkin memerlukan selongsong yang dapat dilepas.
Untuk pertimbangan teknik yang lebih rinci, lihat Selongsong Perlindungan Panas Harness Kabel Transmisi: Desain dan Persyaratan Termal.
Konstruksi pemasangan tidak menggantikan pemilihan material yang tepat.
Selongsong slide-on dan selongsong wrap-around keduanya dapat diproduksi dari material termal yang berbeda.
Tergantung pada aplikasinya, pilihannya dapat mencakup:
Untuk aplikasi yang didominasi oleh panas knalpot radiasi, konstruksi berlapis aluminium sangat berguna karena permukaan luar yang reflektif membantu mengurangi energi radiasi yang mencapai harness.
Saat meminta selongsong yang dapat dilepas khusus, berikan:
Foto harness yang terpasang sangat berguna untuk aplikasi retrofit karena menunjukkan jarak bebas yang tersedia dan hambatan di sekitar komponen.
BSTFLEX memproduksi komponen pelindung termal tipe slide-on, jahit, wrap-around, hook-and-loop, snap-closure, dan self-closing untuk harness kabel, kabel, selang, dan saluran fluida otomotif.
Aplikasi berkisar dari penyediaan selongsong reflektif standar hingga komponen OEM kustom yang dikembangkan berdasarkan dimensi harness, konektor, cabang, dan persyaratan pemasangan tertentu.
Untuk gambaran umum yang lebih luas tentang material dan desain pelindung termal harness otomotif, lihat Selongsong Pelindung Panas Harness Kabel Otomotif: Material, Desain, dan Aplikasi.
Untuk opsi selongsong reflektif, lihat kategori Selongsong Pelindung Panas Aluminized BSTFLEX.
Selongsong slide-on adalah tabung kontinu yang harus dilewatkan di atas harness kabel atau kabel. Selongsong wrap-around terbuka di sepanjang panjangnya dan dapat dipasang di sekitar komponen yang sudah dirakit.
Selongsong wrap-around, hook-and-loop, snap-closure, atau self-closing biasanya lebih praktis jika konektor sudah terpasang dan harness tidak dapat dilepas.
Selongsong berbentuk tabung memberikan cakupan kontinu tanpa penutup memanjang, tetapi kinerja termal yang sebenarnya bergantung pada material, konstruksi selongsong, kesesuaian, celah udara, suhu sumber panas, dan pemasangan. Jenis selongsong tidak boleh dipilih hanya berdasarkan metode penutupnya.
Ya. Desain wrap-around sangat berguna di mana kabel, selang, atau kabel memerlukan pelindung termal tanpa melepas rakitan yang ada.
Ini biasanya digunakan untuk harness kabel, kabel, dan selang yang sudah selesai yang memerlukan pelindung termal yang dapat dilepas atau retrofit. Selongsong dapat dibuka, dibungkus di sekitar komponen, dan ditutup di sepanjang panjangnya.
Selongsong self-closing terbuka untuk menerima bundel kabel dan kemudian menutup di sekitarnya melalui struktur yang tumpang tindih atau yang telah dibentuk sebelumnya. Ini dapat memberikan pemasangan yang lebih cepat tanpa penutup hook-and-loop yang terpisah.
Ya. Diameter selongsong, lebar datar, panjang potong, konstruksi material, sistem penutup, lapisan isolasi, dan dimensi lainnya dapat diproduksi sesuai dengan spesifikasi komponen dan pelanggan.
Di mana panas radiasi dari manifold knalpot menjadi masalah utama, konstruksi reflektif aluminized sering kali menjadi titik awal yang sesuai. Pemilihan akhir harus mempertimbangkan suhu sumber panas, jarak bebas, suhu harness yang diperlukan, dan apakah kontak langsung dapat terjadi.
