Rangkaian kabel transmisi dapat beroperasi di dekat rumah transmisi yang panas, pipa knalpot, konverter katalitik, komponen terkait turbocharger, dan sumber panas terkonsentrasi lainnya. Di lokasi-lokasi ini, rangkaian kabel mungkin memerlukan lebih dari sekadar perlindungan abrasi konvensional. Sebuah selongsong pelindung panas rangkaian kabel transmisi yang dirancang dengan benar harus mengendalikan paparan termal sekaligus tetap menyesuaikan dengan geometri rangkaian kabel, proses perakitan, dan ruang pengemasan kendaraan.
Tidak seperti selongsong suhu tinggi serbaguna, pelindung rangkaian kabel transmisi otomotif sering kali dikembangkan di sekitar komponen tertentu. Desainnya mungkin memerlukan panjang, diameter dalam, potongan, titik pemasangan, ujung yang diperkuat, atau fitur lain yang ditentukan agar selongsong tetap berada di posisi yang benar selama perakitan dan pengoperasian kendaraan.
BSTFLEX memproduksi selongsong pelindung panas berlapis aluminium dan komponen perlindungan termal khusus untuk rangkaian kabel, selang, kabel, dan saluran fluida otomotif.
Kabel transmisi menghubungkan sensor, solenoid, modul kontrol, dan komponen listrik lainnya saat melewati bagian kendaraan yang menuntut secara mekanis dan termal.
Tergantung pada arsitektur kendaraan, rangkaian kabel mungkin terletak di dekat:
Masalah termal tidak selalu disebabkan oleh kontak langsung. Permukaan knalpot yang panas dapat mentransfer energi radiasi yang signifikan melintasi celah udara dan meningkatkan suhu rangkaian kabel, konektor, atau saluran pelindung di dekatnya.
Oleh karena itu, tujuan dari pelindung panas rangkaian kabel transmisi adalah untuk mengurangi beban termal yang mencapai rakitan listrik sambil tetap menjaga fleksibilitas yang cukup untuk perutean dan pemasangan.
Kesalahan spesifikasi yang umum adalah memulai dengan peringkat suhu bahan dan mengasumsikan bahwa nilai yang sama mewakili perlindungan suhu yang diberikan kepada rangkaian kabel.
Ini adalah properti yang berbeda.
Sebuah selongsong mungkin menggunakan bahan yang mampu menoleransi suhu tinggi, tetapi suhu yang dicapai oleh rangkaian kabel yang dilindungi bergantung pada beberapa faktor tambahan:
Untuk proyek OEM, oleh karena itu lebih baik untuk menentukan batas suhu rangkaian kabel yang diperlukan dan lingkungan pengoperasian sebelum menyelesaikan konstruksi selongsong.
Rangkaian kabel transmisi yang dirutekan dekat dengan sistem pembuangan sering kali terpapar panas radiasi daripada panas kontak langsung.
Dalam kondisi ini, permukaan luar berlapis aluminium dapat berguna karena memantulkan sebagian energi radiasi sebelum memasuki struktur selongsong.
Efektivitas pelindung panas reflektif juga bergantung pada pemasangan. Permukaan reflektif bersih yang menghadap sumber panas dan celah udara yang sesuai umumnya memberikan hasil termal yang berbeda dibandingkan selongsong yang sama yang ditekan langsung ke permukaan panas.
Jika aplikasi melibatkan kontak langsung, konduksi, atau suhu lingkungan yang umumnya tinggi, lapisan isolasi tambahan atau konstruksi selongsong lain mungkin diperlukan.
Selongsong pelindung rangkaian kabel transmisi dapat diproduksi dengan beberapa cara tergantung pada kebutuhan termal dan mekanis.
Desain umum menggunakan lapisan luar aluminium reflektif yang dikombinasikan dengan substrat tekstil fiberglass. Permukaan aluminium mengatasi panas radiasi, sementara struktur fiberglass memberikan fleksibilitas dan menopang selongsong.
Jenis konstruksi ini sangat cocok jika rangkaian kabel berada dekat dengan komponen knalpot tetapi tidak terus-menerus bersentuhan dengan permukaan yang panas.
Beban termal yang lebih tinggi mungkin memerlukan lebih dari satu lapisan tekstil reflektif. Selongsong komposit dapat menggabungkan:
Kombinasi lapisan yang tepat bergantung pada pengurangan suhu yang diperlukan dan ketebalan paket yang tersedia.

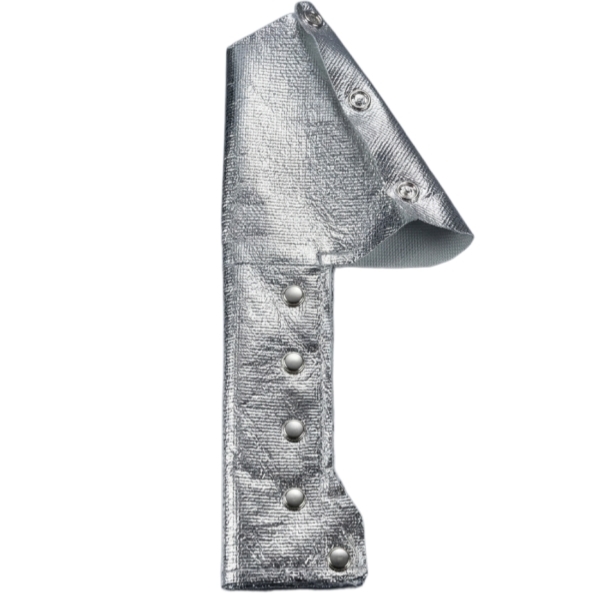

Selongsong tubular lurus tidak selalu cocok untuk rangkaian kabel transmisi yang sudah jadi. Cabang, konektor, braket, atau titik pemasangan mungkin memerlukan konstruksi yang dijahit atau dibentuk.

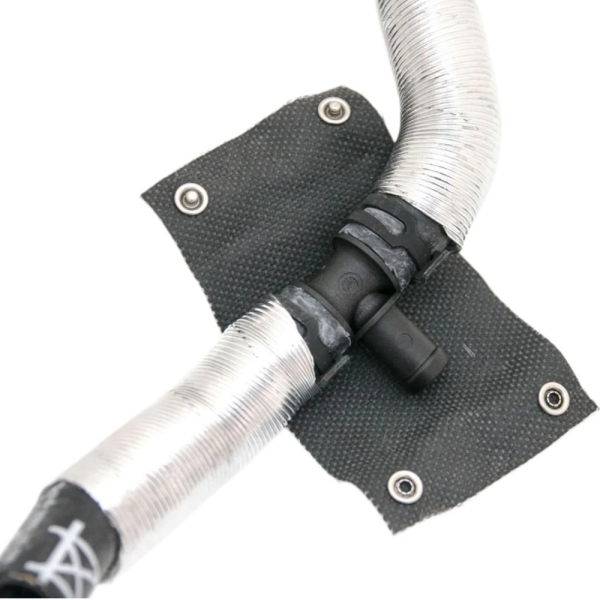

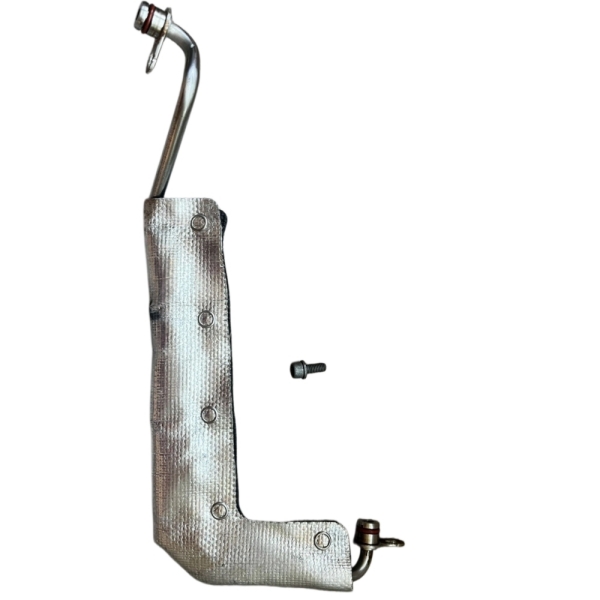

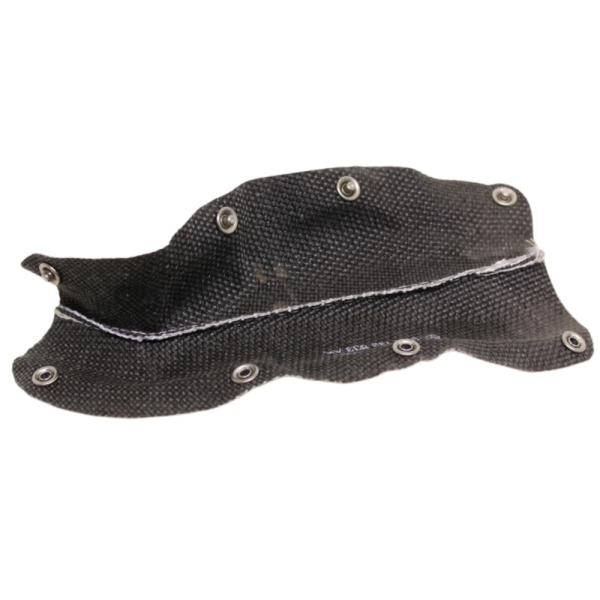

Untuk perakitan yang kompleks, BSTFLEX juga dapat mengembangkan pelindung panas otomotif fiberglass berlapis aluminium berbentuk khusus berdasarkan gambar atau sampel fisik.
Dua input terpenting dalam proyek perlindungan termal adalah suhu sumber panas dan jarak minimum antara sumber tersebut dengan rangkaian kabel.
Selongsong yang ditentukan untuk rangkaian kabel yang berjarak 150 mm dari komponen knalpot panas memecahkan masalah termal yang berbeda dari selongsong yang dipasang hanya beberapa milimeter jauhnya.
Oleh karena itu, RFQ idealnya harus mengidentifikasi:
Nilai-nilai ini memberikan dasar yang jauh lebih baik bagi pemasok untuk mengevaluasi opsi material dan konstruksi daripada permintaan seperti “butuh selongsong 500°C.”
Spesifikasi termal yang paling berguna sering kali adalah suhu maksimum yang diizinkan untuk dicapai oleh perakitan kabel yang dilindungi.
Batas ini dapat dikendalikan oleh:
Oleh karena itu, selongsong termal harus dipilih sebagai bagian dari sistem rangkaian kabel lengkap, bukan sebagai material yang terisolasi.
SAE J2302 adalah metode standar untuk mengevaluasi efektivitas termal isolasi selongsong, pipa, dan pita di bawah paparan panas radiasi.
Metode ini membandingkan suhu permukaan benda uji standar dengan dan tanpa selongsong pelindung di bawah kondisi panas radiasi yang ditentukan. Perbedaan suhu yang terukur memberikan indikasi efektivitas selongsong terhadap panas radiasi.
Ini berguna dalam perlindungan termal otomotif karena mengevaluasi kinerja termal alih-alih hanya melaporkan kemampuan suhu maksimum dari bahan mentah.
Jika gambar OEM atau spesifikasi pelanggan merujuk pada SAE J2302, konstruksi selongsong yang sebenarnya harus dievaluasi di bawah kondisi yang disyaratkan. Produk tidak boleh digambarkan sebagai patuh atau telah diuji SAE J2302 kecuali konstruksi yang relevan telah benar-benar diuji sebagaimana mestinya.
Pelindung panas radiasi dan penahanan panas adalah masalah teknik yang berbeda.
SAE J2302 membahas aliran panas radiasi menuju komponen yang dilindungi. Sebagai perbandingan, SAE J2495 dikaitkan dengan efisiensi penahanan termal dari bahan selongsong yang digunakan di sekitar komponen panas.
Untuk rangkaian kabel transmisi yang terletak di dekat pipa knalpot, efektivitas panas radiasi biasanya merupakan titik awal yang lebih relevan. Untuk selongsong yang dipasang di sekitar pipa panas guna menjaga panas di dalam pipa tersebut, masalah termalnya berbeda.
Selongsong rangkaian kabel transmisi harus pas dengan bundel yang dilindungi tanpa menimbulkan kesulitan pemasangan yang tidak perlu.
Jika selongsong terlalu ketat:
Jika terlalu longgar:
Oleh karena itu, spesifikasi harus mencakup diameter luar rangkaian kabel, toleransi dimensi, dan perubahan lokal apa pun pada ukuran bundel.
Selongsong harus menutupi bagian rangkaian kabel yang terpapar ke sumber termal, tetapi menambahkan panjang yang tidak perlu dapat meningkatkan biaya dan waktu perakitan.
Saat menyiapkan gambar, identifikasi:
Untuk produksi otomotif volume tinggi, panjang potongan yang konsisten penting karena menentukan posisi akhir fitur lain seperti lubang mata ayam, lubang, dan takik.
Rangkaian kabel transmisi sering kali menyertakan cabang atau fitur pemasangan yang mencegah selongsong lurus sederhana agar pas dengan benar.
Takik dan potongan khusus dapat memungkinkan pelindung panas untuk melewati:
Fitur-fitur ini harus ditentukan melalui gambar jika memungkinkan agar posisinya relatif terhadap ujung selongsong tetap dapat diulang.
Kinerja termal hanya berguna jika selongsong tetap berada di atas bagian rangkaian kabel yang dituju.
Tergantung pada perakitannya, retensi dapat dicapai dengan:
Lubang tali dapat menyediakan titik pemasangan yang pasti yang membantu mengontrol lokasi selongsong relatif terhadap harness.
Untuk aplikasi OEM, lokasi dan kekuatan fitur retensi harus diperlakukan sebagai bagian dari spesifikasi komponen, bukan sebagai detail penyelesaian opsional.
Ujung selongsong panas tekstil mungkin memerlukan pemrosesan tambahan untuk meningkatkan perakitan atau mencegah lapisan terpisah.
Tergantung pada konstruksinya, metode penyelesaian dapat mencakup:
Metode terbaik bergantung pada bahan yang digunakan dan apakah selongsong perlu mengakomodasi pelenturan berulang.
Proses perakitan harness memiliki pengaruh langsung pada desain selongsong.
| Kondisi Harness | KhasDesain Selongsong |
|---|---|
| Harness sebelum konektor dipasang | Selongsong tubular slide-on |
| Harness lengkap dengan konektor besar | Selongsong wrap-around |
| Harness yang memerlukan akses servis di masa mendatang | Selongsong hook-and-loop atau yang dapat dilepas |
| Perakitan volume tinggi yang memerlukan penutup yang pasti | Penutup jepret atau mekanis yang dirancang khusus |
| Harness dengan cabang dan geometri tidak beraturan | Pelindung panas yang dijahit atau dibentuk khusus |
Konstruksi slide-on umumnya lebih sederhana, tetapi hanya jika geometri harness dan urutan perakitan memungkinkan.
Perlindungan termal tidak boleh dievaluasi secara terpisah dari perutean harness.
Bahkan selongsong berkinerja tinggi dapat terganggu jika harness yang telah selesai dirutekan jauh lebih dekat ke sistem pembuangan daripada yang diperkirakan.
Selama tinjauan desain, periksa:
Dalam beberapa kasus, memperbaiki rute harness dengan jarak yang kecil dapat mengurangi paparan panas yang cukup untuk memungkinkan konstruksi pelindung panas yang lebih tipis dan lebih fleksibel.
Selongsong harness transmisi juga dapat bersentuhan dengan braket, klip, atau struktur kendaraan di sekitarnya. Oleh karena itu, kinerja termal tidak bisa menjadi satu-satunya pertimbangan desain.
Tergantung pada pemasangannya, insinyur mungkin juga perlu menentukan:
Jika keausan mekanis yang substansial diperkirakan terjadi, lapisan abrasi terpisah atau konstruksi pelindung termal-mekanis gabungan mungkin diperlukan.
Komponen di area transmisi dapat terkena kabut oli, air, kontaminasi jalan, atau cairan otomotif lainnya.
Oleh karena itu, konstruksi selongsong lengkap, termasuk permukaan reflektif, perekat, benang jahit, dan sistem penutup, harus dievaluasi untuk lingkungan pengoperasian yang sebenarnya.
Lapisan reflektif yang berkinerja baik di laboratorium saat baru mungkin tidak memberikan hasil jangka panjang yang identik jika permukaannya rusak secara mekanis atau terkontaminasi berat.
Untuk platform otomotif baru, pengembangan prototipe biasanya dimulai dengan geometri harness dan lingkungan termal.
Paket pengembangan praktis dapat mencakup:
Jika gambar tidak lengkap, sampel fisik atau foto mendetail juga dapat membantu menentukan prototipe awal.
Selongsong yang berfungsi secara termal dalam prototipe juga harus dapat diproduksi secara konsisten dalam produksi seri.
Untuk pasokan OEM, proses manufaktur mungkin perlu mengontrol:
Proyek bervolume tinggi mungkin juga memerlukan perlengkapan, alat potong, atau metode produksi khusus lainnya untuk mempertahankan karakteristik ini.
Pelindung panas harness transmisi adalah komponen otomotif fungsional, jadi inspeksi harus mencakup karakteristik dimensi dan visual.
Tergantung pada gambar pelanggan, inspeksi dapat mencakup:
Untuk proyek OEM yang kritis, persyaratan inspeksi harus ditetapkan sebelum produksi massal, bukan ditambahkan setelah komponen dirancang.
Untuk tinjauan teknis yang efisien, kirimkan informasi berikut sebanyak mungkin:
| Informasi yang Diperlukan | Mengapa Itu Penting |
|---|---|
| Diameter harness | Menentukan ukuran selongsong |
| Panjang yang dilindungi | Menentukan dimensi komponen |
| Suhu sumber panas | Menentukan tingkat keparahan termal |
| Jarak bebas minimum | Penting untuk penilaian panas radiasi |
| Suhu harness maksimum | Menentukan kinerja termal yang diperlukan |
| Gambar harness | Menunjukkan cabang, konektor, dan fitur pemasangan |
| Urutan pemasangan | Menentukan konstruksi slide-on atau wrap-around |
| Metode pemasangan | Mencegah pergerakan selongsong |
| Persyaratan validasi | Menentukan pengujian yang diperlukan |
| Kuantitas tahunan | Membantu menentukan proses manufaktur |
BSTFLEX memproduksi produk pelindung termal berbahan aluminisasi dan tekstil untuk rangkaian kabel otomotif, kabel, selang, dan saluran fluida. Desain dapat bervariasi mulai dari selongsong fleksibel standar hingga suku cadang khusus dengan takik, potongan, pengencang, ujung yang diperkuat, dan geometri khusus komponen.
Pilihan selongsong reflektif otomotif yang lebih luas tersedia di kategori Selongsong Pelindung Panas Aluminisasi.
Untuk pemilihan material dan desain rangkaian kabel secara umum, lihat Selongsong Pelindung Panas Rangkaian Kabel Otomotif: Material, Desain, dan Aplikasi.
Untuk proyek pelindung termal rangkaian transmisi baru, kirimkan gambar komponen, dimensi rangkaian, suhu sumber panas, jarak bebas, target suhu rangkaian, dan standar validasi yang diperlukan kepada BSTFLEX. Kami dapat mengevaluasi geometri dan merekomendasikan konstruksi yang sesuai untuk pengembangan prototipe.
Ini adalah selongsong pelindung termal yang dipasang di sekitar kabel yang terkait dengan transmisi otomotif. Tujuannya adalah untuk mengurangi paparan panas dari transmisi, knalpot, atau komponen panas lainnya di dekatnya sambil tetap menjaga fleksibilitas dan perutean yang diperlukan oleh rangkaian kabel.
Permukaan luar aluminisasi yang cerah berguna untuk memantulkan panas radiasi dari komponen knalpot di dekatnya. Material ini biasanya dikombinasikan dengan serat kaca atau tekstil isolasi lainnya yang menyediakan lapisan struktural dan termal di bawah permukaan reflektif.
Tidak ada jarak universal. Jarak bebas yang diperlukan bergantung pada suhu knalpot, konstruksi selongsong, durasi paparan, pergerakan udara, dan suhu maksimum yang diizinkan untuk rangkaian kabel. Pemasangan sebenarnya harus dievaluasi terhadap kinerja termal yang diperlukan.
Tidak. Kemampuan suhu material selongsong menunjukkan apa yang dapat ditoleransi oleh material selongsong tersebut. Suhu yang dicapai oleh rangkaian kabel yang dilindungi bergantung pada lingkungan termal secara keseluruhan, termasuk suhu sumber panas, jarak, struktur selongsong, dan waktu paparan.
SAE J2302 mengevaluasi efektivitas isolasi selongsong, pipa, atau pita terhadap panas radiasi dengan membandingkan suhu bodi uji dengan dan tanpa material pelindung di bawah kondisi yang ditentukan.
Ya. Desain khusus dapat menggabungkan takik, lubang, mata ayam, potongan, ujung yang diperkuat, dan fitur lain yang diperlukan untuk pemosisian atau integrasi dengan perakitan rangkaian kabel.
Ya, jika konstruksi wrap-around, hook-and-loop, penutup jepret, atau konstruksi lain yang dapat dibuka digunakan. Selongsong tubular konvensional biasanya mengharuskan rangkaian kabel atau konektornya melewati selongsong tersebut.
Ya. Gambar lebih disukai untuk kontrol dimensi, tetapi suku cadang yang ada, sampel rangkaian kabel, dan foto pemasangan juga dapat digunakan selama pengembangan awal.
