Saluran suplai injektor DEF mungkin terlihat seperti bagian yang relatif kecil dari sistem pengolahan gas buang diesel, tetapi jalurnya dapat menempatkannya dalam lingkungan termal yang menuntut. Pipa knalpot, filter partikulat diesel, katalis SCR, dan komponen sisi panas lainnya dapat memaparkan saluran DEF di dekatnya pada panas radiasi yang berkelanjutan, terutama di mana penataan kendaraan hanya menyisakan ruang terbatas antara sistem.

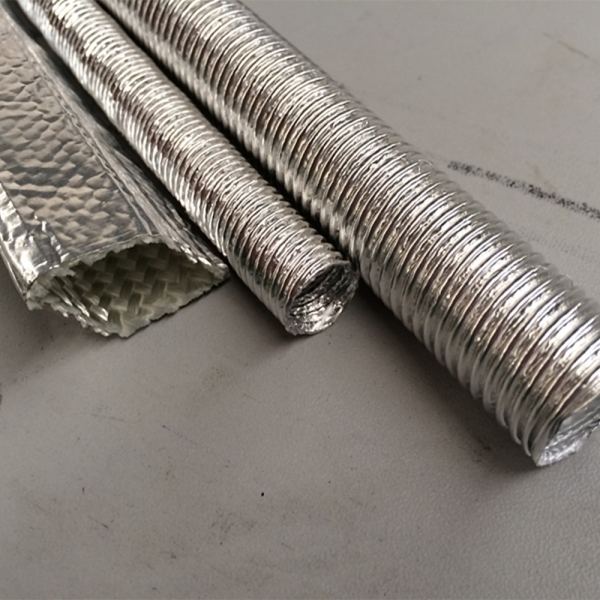

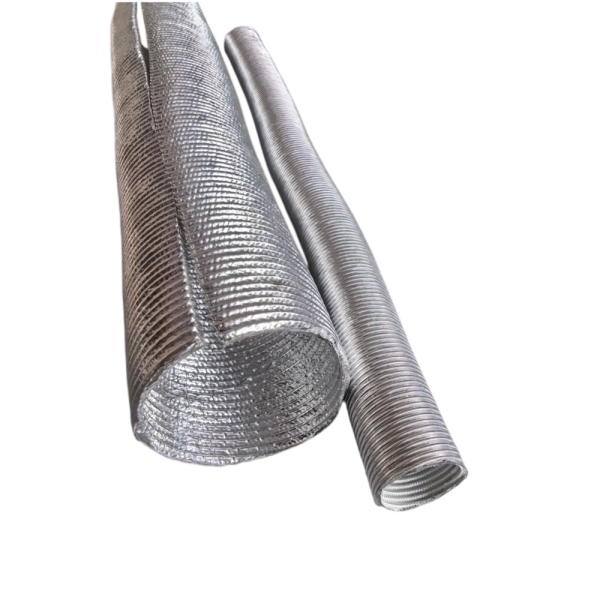

Untuk lokasi-lokasi ini, BSTFLEX memproduksi sebuahpelindung panas saluran umpan injektor DEF bergelombangmenggunakan lapisan luar reflektif aluminium yang dikombinasikan dengan insulasi termal fiberglass. Selubung yang dibentuk menciptakan penghalang pelindung ringan di sekitar saluran, sekaligus tetap cukup fleksibel untuk mengikuti jalur melengkung dan perubahan arah.
Alih-alih mengisolasi komponen knalpot itu sendiri, desain ini menempatkan perlindungan termal langsung di sekitar komponen yang perlu dilindungi.
Sistem pengolahan gas buang diesel modern menggabungkan beberapa komponen ke dalam area yang relatif terkonsentrasi. Tergantung pada arsitektur kendaraan, saluran pemasukan Cairan Gas Buang Diesel (DPF) dapat melewati dekat pipa knalpot, DPF, katalis SCR, rakitan dosis, atau permukaan bersuhu tinggi lainnya.
Di area ini, saluran tersebut tidak harus menyentuh knalpot untuk mengalami tekanan termal. Energi radiasi dari permukaan yang panas dapat terus menerus memanaskan ruang di sekitarnya dan meningkatkan suhu komponen di dekatnya.
Diposisikan dengan benarPelindung panas saluran DEFmenciptakan penghalang termal tambahan antara saluran suplai dan lingkungan panas ini. Aplikasi tipikal meliputi:
Untuk manajemen termal sisi pembuangan yang lebih luas, lihat BSTFLEX.Isolasi Pelindung Panas Knalpotjangkauan.
Geometri saluran suplai DEF merupakan salah satu alasan utama mengapa tabung pelindung lurus konvensional mungkin tidak cocok.
Perutean dapat mencakup tikungan, pergeseran, titik penghubung, dan bagian dengan ruang terbatas. Pelindung kaku yang tidak mengikuti geometri ini dapat sulit dikemas dan dapat mengganggu komponen di sekitarnya.
BSTFLEX menggunakanselongsong pelindung panas bergelombangKonstruksi ini dirancang untuk memberikan fleksibilitas terkontrol di sepanjang pelindung. Lekukan-lekukan tersebut memungkinkan selubung untuk menekuk mengikuti jalur pemasangan, alih-alih mengharuskan jalur kendaraan mengikuti bentuk material pelindung.
Struktur ini sangat berguna di tempat di mana perlindungan termal harus melewati:
Hasilnya adalah perisai panas pelindung yang dapat dikembangkan di sekitar area instalasi sebenarnya, alih-alih memperlakukan setiap saluran sebagai tabung lurus.
Kedua material tersebut memiliki fungsi yang berbeda dalam perisai panas.
Lapisan aluminium terluar menghadap lingkungan panas di sekitarnya. Permukaan logamnya yang reflektif terutama digunakan untuk mengelola panas radiasi yang berasal dari komponen pembuangan di dekatnya.
Hal ini penting karena saluran DEF yang terletak di samping permukaan knalpot bersuhu tinggi dapat menerima radiasi termal yang cukup besar meskipun tidak ada kontak fisik langsung antara kedua bagian tersebut.
Di bawah permukaan aluminium, serat kaca berfungsi sebagai badan isolasi selubung. Lapisan serat kaca memperlambat perpindahan panas melalui pelindung dan memisahkan saluran yang dilindungi dari lapisan aluminium luar.
Oleh karena itu, kombinasi ini memberikan penghalang termal yang lebih fungsional daripada hanya mengandalkan lembaran aluminium tipis saja:
Sumber panas radiasi → permukaan aluminium reflektif → insulasi fiberglass → saluran suplai DEF yang terlindungi
Fleksibilitas tidak boleh dianggap sebagai fitur sekunder untuk jenis komponen ini.
Selang, tabung, dan rangkaian kabel otomotif sering kali dialihkan mengelilingi sistem lain daripada mengikuti jalur lurus. Profil bergelombang memberikan mekanisme pembengkokan yang terdefinisi pada pelindung panas sambil tetap mempertahankan bentuk pelindung tubularnya.
Tergantung pada diameter, geometri gelombang, dan spesifikasi material, konstruksi dapat dikembangkan untuk menyeimbangkan:
Hal ini membuat desain tersebut cocok tidak hanya sebagaiPelindung panas selang DEF, tetapi juga untuk saluran fluida otomotif lainnya dan sistem kelistrikan yang terpapar panas radiasi lokal.
Kedua produk ini mengatasi masalah termal yang sama dari sisi yang berbeda.
Isolasi knalpotdipasang pada atau di sekitar komponen knalpot panas untuk menahan panas di sumbernya.
APelindung panas saluran suplai injektor DEFSebaliknya, alat ini dipasang di sekitar saluran yang sensitif terhadap suhu untuk mengurangi jumlah panas eksternal yang mencapainya.
| Metode Perlindungan Termal | Dipasang Pada | Fungsi Utama |
|---|---|---|
| Selimut isolasi knalpot | Pipa knalpot, manifold, DPF, atau komponen panas lainnya | Tahan panas di sumbernya. |
| Pelindung panas knalpot yang kaku | Di antara knalpot dan komponen di dekatnya | Menghentikan perpindahan panas radiasi |
| Pelindung panas saluran DEF bergelombang | Tepat di sekitar garis DEF | Lindungi saluran tersebut dari paparan panas eksternal. |
| Selongsong pelindung panas kawat | Kabel atau kawat | Lindungi komponen listrik di dekat zona panas. |
Pada kendaraan dengan kepadatan komponen yang tinggi, lebih dari satu metode dapat digunakan sebagai bagian dari strategi manajemen termal yang sama.
Konstruksi bergelombang aluminium-fiberglass yang sama dapat dirancang untuk komponen berdiameter kecil lainnya yang dialirkan melalui area yang berdekatan dengan knalpot.
Kemungkinan aplikasinya meliputi:
Di sinilah produk tersebut juga dapat berfungsi sebagaipelindung panas kabel otomotif,selongsong pelindung panas kawatatauselongsong tahan panas untuk kabelketika dimensi internal dan konstruksinya dikembangkan untuk rangkaian kabel listrik, bukan untuk tabung DEF.
BSTFLEX juga memproduksi produk lain.lengan pelindung termal dan panasuntuk selang, kabel, kawat, dan saluran fluida yang terpapar lingkungan otomotif bersuhu tinggi.
Kondisi termal di sekitar peralatan pengolahan gas buang diesel berbeda dari kondisi yang ditemukan di banyak lokasi ruang mesin konvensional.
Pelindung tersebut mungkin perlu beroperasi di dekat komponen yang mengalami perubahan suhu yang signifikan selama pengoperasian normal dan proses pengolahan emisi. Pada saat yang sama, ruang bebas yang tersedia mungkin dibatasi oleh braket, sensor, konektor listrik, struktur kendaraan, dan pipa di sekitarnya.
Oleh karena itu, pemilihan tidak boleh hanya didasarkan pada peringkat suhu material secara umum.
Proyek perlindungan termal OEM harus mempertimbangkan hal-hal berikut:
Faktor-faktor ini menentukan dimensi dan konstruksi perisai yang tepat dengan lebih akurat daripada hanya suhu saja.
Tata letak saluran DEF sangat bervariasi antar platform kendaraan. Untuk proyek OEM dan pemasok Tier, BSTFLEX dapat mengembangkan pelindung panas sesuai dengan saluran sebenarnya, alih-alih membatasi pelanggan pada satu diameter atau panjang standar.
Kustomisasi dapat mencakup:
Pengembangan dapat didasarkan pada gambar, dimensi, foto instalasi, contoh garis, atau persyaratan aplikasi.
Saluran pemasukan injektor DEF hanyalah salah satu komponen dalam area pengolahan gas buang yang padat secara termal.
Rangkaian kabel di dekatnya mungkin memerlukanselongsong panas kawatKabel sensor mungkin memerlukan...selongsong kabel tahan panasTabung fluida lainnya mungkin memerlukan pelindung panas reflektif aluminium. Sementara itu, sumber pembuangan itu sendiri mungkin memerlukan selimut pembuangan, pelindung logam yang dibentuk, atau jenis lainnya.insulasi pelindung panas knalpot.
Dengan memandang komponen-komponen ini sebagai satu sistem termal, strategi pelindung dapat disesuaikan secara lebih tepat dengan sumber panas, komponen yang dilindungi, dan ruang instalasi yang tersedia.
Untuk pengembangan kustomPelindung panas saluran injektor DEFInformasi awal yang paling bermanfaat meliputi:
BSTFLEX memproduksi komponen perlindungan termal khusus untuk aplikasi otomotif, mesin diesel, kendaraan komersial, dan aplikasi suhu tinggi lainnya. Pengembangan prototipe dan konfigurasi produksi dapat dievaluasi sesuai dengan geometri pemasangan dan persyaratan termal pelanggan.
Ini adalah penghalang pelindung termal yang dipasang di sekitar saluran suplai injektor Diesel Exhaust Fluid (DEF) di mana saluran tersebut terpapar panas dari knalpot atau komponen pengolahan emisi di dekatnya. Versi BSTFLEX menggunakan permukaan reflektif aluminium dengan insulasi fiberglass dalam konstruksi bergelombang yang fleksibel.
Permukaan aluminium membantu mengelola panas radiasi dari komponen panas di sekitarnya. Permukaan ini dikombinasikan dengan lapisan fiberglass isolasi sehingga konstruksi tersebut berfungsi lebih dari sekadar penutup logam sederhana.
Ya. Geometri bergelombang dirancang khusus untuk memberikan fleksibilitas untuk perutean garis lengkung. Diameter, gelombang, dan karakteristik pembengkokan yang dibutuhkan harus dipilih sesuai dengan instalasi sebenarnya.
Ya. Konstruksi aluminium-fiberglass bergelombang yang terkait dapat dikembangkan sebagai pelindung panas kabel, selongsong pelindung panas kabel, atau selongsong kabel tahan panas jika dimensi dan metode pemasangannya sesuai dengan kabel atau rangkaian kabel.
Ya. Diameter, panjang, struktur isolasi, geometri gelombang, dan konfigurasi ujung dapat dikembangkan untuk aplikasi OEM.
Tidak. Isolasi pipa knalpot terutama mengontrol panas pada komponen knalpot yang panas. Pelindung panas saluran DEF melindungi saluran DEF di dekatnya dari lingkungan termal eksternal tersebut. Kedua pendekatan ini dapat digunakan dalam sistem manajemen termal knalpot yang sama.
Jika saluran pemasukan DEF melewati dekat pipa knalpot, DPF, katalis SCR, atau komponen bersuhu tinggi lainnya, pelindung yang dirancang khusus dapat memberikan perlindungan lokal tanpa perlu mengisolasi seluruh rakitan di sekitarnya.
BSTFLEX dapat memproduksipelindung panas fiberglass aluminium bergelombanguntuk saluran suplai injektor DEF, selang DEF, saluran dosis SCR, kabel otomotif, dan komponen terkait knalpot lainnya dengan diameter, panjang, dan konfigurasi khusus.
Kirimkan kepada kami diameter pipa, panjang yang dibutuhkan, geometri jalur, lingkungan pengoperasian, dan ruang pemasangan yang tersedia untuk mengevaluasi pelindung panas khusus untuk aplikasi Anda.
