Jaring Kawat Rajut untuk Bellow Knalpot dan Pipa Knalpot Fleksibel

Jaring kawat rajutan banyak digunakan pada bellow knalpot, pipa knalpot fleksibel, pemisah knalpot, dan rakitan sambungan knalpot fleksibel lainnya di mana komponen tersebut harus tahan terhadap getaran, pemuaian termal, gerakan berulang, dan kontak mekanis.

Berbeda dengan jaring kawat anyaman atau selongsong baja tahan karat jalinan konvensional, jaring kawat rajutan dibentuk dari lingkaran kawat baja tahan karat yang kontinu. Struktur melingkar ini memungkinkan jaring untuk terkompresi, meregang, menyesuaikan diri di sekitar permukaan yang melengkung, dan bergerak bersama komponen knalpot tanpa menjadi penahan yang kaku.

Untuk aplikasi knalpot otomotif dan industri, jaring dapat dipasang di sekitar bellow, diposisikan di bawah jalinan luar, diintegrasikan ke dalam struktur decoupling, atau diproduksi sebagai selongsong tubular terpisah sesuai dengan desain sistem knalpot pelanggan.

BSTFLEX memproduksiselongsong jaring kawat rajutan baja tahan karatuntuk bellow knalpot, pipa knalpot fleksibel, dan peredam knalpot otomotif. Diameter kawat, diameter selongsong, jenis baja tahan karat, kerapatan jala, jumlah untaian kawat, dan panjang akhir dapat disesuaikan untuk proyek OEM.

Di mana jaring kawat rajutan digunakan dalam rakitan fleksibel knalpot?

Tidak ada konstruksi pipa fleksibel knalpot universal yang baku. Platform kendaraan, tata letak mesin, dan produsen sistem knalpot yang berbeda menggunakan kombinasi berbeda dari bellow, jalinan, pelapis, dan jaring rajutan.

Rakitan pipa fleksibel knalpot pada umumnya dapat mengandung beberapa lapisan logam:

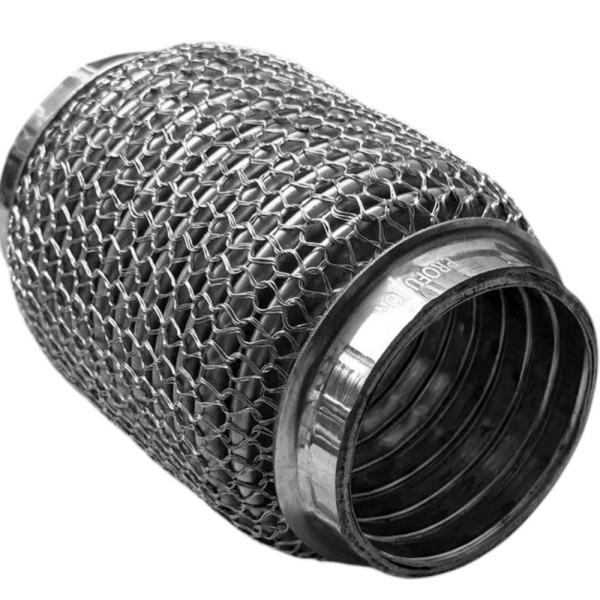

Pada konstruksi lain, selongsong jala rajutan dapat dipasang langsung di sekeliling bellow tanpa jalinan luar tambahan.

Posisi jaring yang tepat bergantung pada fungsi mekanis yang dibutuhkan dari sambungan knalpot lengkap. Inilah sebabnya mengapa jaring rajutan untuk bellow knalpot biasanya harus dipilih bersamaan dengan desain pipa fleksibel secara keseluruhan, bukan sebagai komponen terpisah.

Mengapa Bellow Knalpot Membutuhkan Lapisan Jaring Logam Fleksibel?

Bellow knalpot dirancang untuk menyerap pergerakan antara mesin dan sistem knalpot hilir. Selama pengoperasian kendaraan, bellow dapat terpapar beberapa bentuk perpindahan yang berbeda secara bersamaan.

• Getaran mesin
• Denyutan knalpot
• Getaran yang disebabkan oleh jalan
• Ekspansi termal
• Kompresi dan ekstensi aksial
• Gerakan lateral
• Ketidaksejajaran sudut
• Siklus termal mulai-berhenti berulang

Penutup logam yang kaku akan mengganggu pergerakan ini. Jaring baja tahan karat yang dirajut cocok karena struktur lingkarannya dapat berubah bentuk bersamaan dengan bellow.

Hal ini memungkinkan jaring tetap bersentuhan dengan rakitan sambil tetap memungkinkan pergerakan yang terkontrol.

Bagaimana Jaring Kawat Rajutan Membantu Mengelola Getaran

Salah satu karakteristik penting dari jaring rajutan adalah banyaknya titik kontak antar kawat yang tercipta oleh simpul-simpul rajutan.

Ketika rakitan knalpot bergetar, masing-masing lilitan dapat bergerak sedikit relatif terhadap lilitan yang berdekatan. Hal ini menciptakan gesekan antara permukaan kawat baja tahan karat dan dapat membantu menghilangkan sebagian energi mekanik yang dihasilkan oleh getaran.

Besarnya redaman bergantung pada beberapa faktor, termasuk:

• Diameter kawat
• Jumlah kawat yang dirajut bersama
• Kepadatan jala
• Kompresi jala
• Diameter selongsong
• Baja tahan karat kelas
• Posisi pemasangan
• Interaksi dengan bellow dan jalinan luar

Oleh karena itu, dua selongsong jala rajutan dengan diameter luar yang sama dapat berperilaku sangat berbeda jika ukuran kawat atau kepadatan rajutannya berbeda.

Pelindung Permukaan untuk Bellow Knalpot

Bellow baja tahan karat tipis dirancang agar fleksibel, tetapi gesekan berulang terhadap komponen logam di sekitarnya dapat menyebabkan keausan.

Lapisan jaring kawat rajutan dapat berfungsi sebagai antarmuka mekanis yang fleksibel di sekitar bellow. Jaring tersebut membantu memisahkan permukaan bellow dari lapisan yang berdekatan dan mendistribusikan kontak ke area yang lebih luas.

Fungsi ini dapat sangat berguna ketika bellow dikombinasikan dengan jalinan baja tahan karat luar atau struktur penahan logam lainnya.

Jaring Kawat Rajut dan Gerakan Bellow

Kinerja sambungan knalpot fleksibel bergantung pada kemampuan bellow untuk bergerak dalam rentang desain yang dimaksudkan.

Lengan jala rajutan yang dirancang dengan benar dapat menampung:

• Kompresi aksial
• Ekstensi aksial
• Gerakan radial
• Perpindahan sudut terbatas
• Siklus getaran berulang

Namun, pemilihan jaring tidak boleh hanya berdasarkan diameter selongsong.

Struktur rajutan yang terlalu padat atau terlalu rapat dapat membatasi pergerakan, sementara jaring yang terlalu longgar mungkin tidak memberikan interaksi mekanis yang diinginkan dengan komponen knalpot.

Desain yang tepat membutuhkan keseimbangan antara fleksibilitas, massa logam, kepadatan jala, dan kesesuaian dimensi.

Jaring Kawat Rajut vs Kepang Baja Tahan Karat

Jaring kawat rajutan dan jalinan baja tahan karat seringkali membingungkan karena keduanya dapat muncul di bagian luar pipa knalpot fleksibel.

Keduanya diproduksi melalui proses manufaktur yang berbeda dan biasanya memiliki perilaku mekanis yang berbeda.

Dalam banyak desain pipa fleksibel knalpot, jaring rajutan dan jalinan baja tahan karat bukanlah produk yang bersaing. Keduanya dapat digunakan bersama karena setiap struktur memberikan sifat mekanik yang berbeda.

Jaring Rajut Tiga Kawat untuk Aplikasi Knalpot

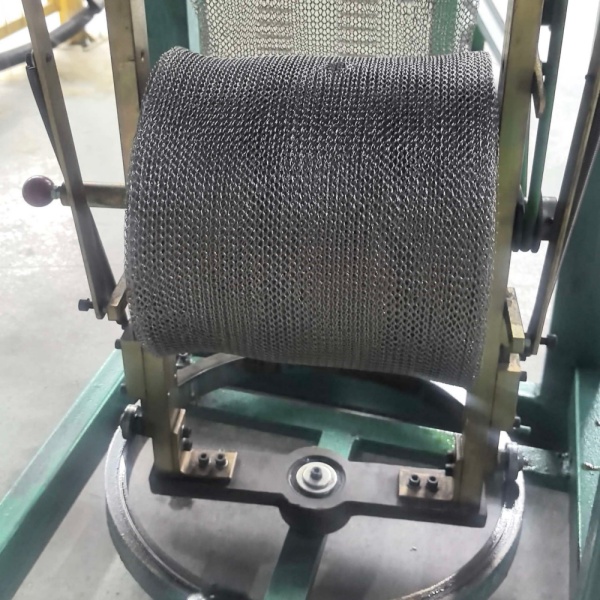

BSTFLEX dapat memproduksi jaring rajutan menggunakan beberapa kawat baja tahan karat yang dimasukkan ke dalam proses perajutan secara bersamaan.

Salah satu konstruksi penting adalah sebuahjaring rajutan tiga kawat, di mana tiga kawat baja tahan karat dimasukkan secara paralel dan dirajut bersama menjadi struktur lingkaran yang sama.

Dibandingkan dengan konstruksi rajutan kawat tunggal yang serupa, jaring kawat tiga lapis mengandung lebih banyak material logam di dalam setiap lingkaran rajutan.

Hal ini dapat bermanfaat jika produsen komponen knalpot membutuhkan struktur jaring yang lebih kokoh, massa logam yang lebih besar, atau karakteristik kompresi yang berbeda.

Jumlah untaian kawat tetap harus dipilih sesuai dengan kebutuhan perakitan. Lebih banyak untaian tidak secara otomatis berarti kinerja yang lebih baik di setiap sistem knalpot.

BSTFLEX dapat menyesuaikanjaring rajutan tiga kawat untuk bellow knalpotsesuai dengan gambar pelanggan atau sampel yang sudah ada.

Bagaimana Diameter Kawat Mengubah Perilaku Jala

Diameter kawat adalah salah satu variabel terpenting dalam desain jaring rajutan pembuangan.

Kawat baja tahan karat yang lebih tebal umumnya menghasilkan struktur logam yang lebih kaku dan berat, sedangkan kawat yang lebih halus dapat menghasilkan jaring yang lebih ringan dan lebih lentur.

Diameter kawat memengaruhi:

• Kekakuan jala
• Berat jala
• Fleksibilitas loop
• Ketahanan terhadap kompresi
• Luas permukaan yang bersentuhan
• Ketahanan terhadap abrasi
• Ketebalan selongsong jadi

Oleh karena itu, diameter kawat harus dipertimbangkan bersama dengan kepadatan rajutan dan jumlah untaian.

Kawat tebal dengan jalinan terbuka mungkin berperilaku berbeda dari kawat yang lebih halus yang digunakan dalam konstruksi multi-untai yang rapat.

Mengapa Kepadatan Jala Penting?

Kepadatan jala menggambarkan seberapa banyak kawat yang dimasukkan ke dalam area atau panjang jala rajutan tertentu.

Jaringan kawat yang lebih rapat umumnya mengandung lebih banyak titik kontak antar kawat dan lebih banyak massa logam. Hal ini dapat mengubah karakteristik peredaman, kekakuan, dan perilaku kompresinya.

Konstruksi rajutan yang lebih terbuka biasanya menawarkan fleksibilitas yang lebih besar dan bobot yang lebih ringan.

Kepadatan yang tepat bergantung pada posisi yang diinginkan di dalam rakitan fleksibel knalpot.

Sebagai contoh, jaring yang digunakan langsung di sekitar bellow mungkin memerlukan konstruksi yang berbeda dari jaring yang ditempatkan di antara bellow dan jalinan kawat eksternal.

Memilih Diameter Selongsong yang Tepat

Diameter selongsong harus disesuaikan dengan cermat dengan diameter luar bellow knalpot atau pipa fleksibel.

Jika jaring rajutan terlalu kecil, mungkin akan sulit dipasang atau dapat memberikan tekanan berlebihan pada bellow.

Jika selongsong terlalu besar, mungkin akan terlalu longgar dan gagal berinteraksi dengan rakitan sebagaimana mestinya.

Untuk pengembangan OEM, BSTFLEX merekomendasikan penyediaan:

• Diameter luar bellow
• Diameter dalam jala yang dibutuhkan
• Panjang lengan jadi
• Kondisi kompresi atau kesesuaian yang dibutuhkan
• Gambar sambungan fleksibel knalpot lengkap jika tersedia.

Pemilihan Material Baja Tahan Karat

Baja tahan karat umumnya dipilih untuk jaring rajutan knalpot karena menggabungkan ketahanan terhadap korosi, kemampuan suhu tinggi, dan daya tahan mekanis.

Pilihan material yang umum meliputi baja tahan karat 304 dan 316, sementara jenis baja lainnya dapat dievaluasi sesuai dengan persyaratan OEM tertentu.

Pemilihan material harus mempertimbangkan:

• Suhu pengoperasian
• Lingkungan oksidasi
• Paparan garam jalan
• Kondensasi
• Lokasi sistem pembuangan
• Masa pakai yang dibutuhkan
• Spesifikasi material pelanggan

Untuk sistem pembuangan yang menuntut, material yang digunakan harus dipastikan sesuai dengan spesifikasi teknik pelanggan, bukan hanya dipilih berdasarkan ketahanan korosi secara umum.

Jaring Rajut untuk Dekopler Knalpot Otomotif

Perangkat peredam getaran knalpot dirancang untuk mengurangi transmisi gerakan mesin ke sistem knalpot bagian hilir.

Rakitan decoupling tipikal mungkin perlu mengakomodasi getaran, pergerakan sudut, perpindahan aksial, dan pemuaian termal sambil mempertahankan jalur pembuangan yang dibutuhkan.

Jaring rajutan dapat dimasukkan ke dalam susunan ini karena struktur melingkarnya memungkinkan pergerakan yang terkontrol dan menciptakan banyak titik kontak gesekan antara kawat.

Untuk aplikasi ini, kinerja jaring sangat bergantung pada desain dekopler secara keseluruhan. Spesifikasi jaring rajutan yang sama tidak boleh secara otomatis digunakan untuk setiap platform kendaraan atau sistem mesin.

Jaring Rajut untuk Pipa Knalpot Fleksibel

Pipa knalpot fleksibel digunakan di tempat-tempat di mana pipa kaku tidak dapat mengakomodasi pergerakan mesin dan ekspansi termal dengan andal.

Tergantung pada desainnya, pipa knalpot fleksibel dapat menggabungkan:

• Bellow bergelombang
• Lapisan pengunci bagian dalam
• Jalinan kawat luar
• Jaring kawat rajutan
• Kerah ujung atau sambungan las

Jaring rajutan dapat dirancang agar sesuai dengan diameter bellow dan bekerja dengan lapisan di sekitarnya tanpa menghalangi pipa fleksibel untuk melakukan gerakan yang dimaksudkan.

Konstruksi Rajutan Kawat Tunggal atau Kawat Ganda?

Pilihan yang tepat bergantung pada komponen gas buang yang dituju.

Poin pentingnya adalah jumlah untaian hanyalah salah satu variabel. Spesifikasi yang tepat juga mencakup diameter kawat, diameter selongsong, kerapatan jala, panjang akhir, dan mutu material.

Cara Menentukan Jenis Jaring Kawat Rajut untuk Bellow Knalpot

Untuk proyek bellow knalpot atau pipa fleksibel baru, informasi berikut membantu menentukan konstruksi jaring rajutan yang sesuai.

Gambar pelanggan atau sampel jaring yang sudah ada sangat berguna saat mengganti komponen jaring knalpot yang sudah ada.

Pengembangan Berbasis Sampel untuk Produsen Knalpot

Dalam banyak proyek penggantian OEM, pelanggan tidak memiliki spesifikasi jaring rajutan yang lengkap.

Sebagai gantinya, referensi yang tersedia mungkin adalah:

• Selongsong jala yang sudah ada
• Bellows knalpot lengkap
• Sebagian dari pipa knalpot fleksibel
• Gambar tanpa parameter rajutan

BSTFLEX dapat mengevaluasi sampel fisik dan mengkonfirmasi parameter yang relevan seperti dimensi selongsong, perkiraan konfigurasi kawat, dan struktur rajutan sebelum mengembangkan versi produksi.

Pendekatan ini sangat berguna bagi produsen sistem knalpot yang membutuhkan kustomisasi.selongsong jaring kawat rajutan knalpotdisesuaikan dengan bellow atau sambungan fleksibel yang sudah ada.

Aplikasi di Luar Mobil Penumpang

Jaring baja tahan karat rajutan tidak terbatas pada sistem knalpot kendaraan penumpang.

Persyaratan pembuangan gas buang fleksibel serupa dapat ditemukan pada:

• Kendaraan komersial
• Truk tugas berat
• Mesin konstruksi
• Peralatan pertanian
• Sistem generator diesel
• Pipa knalpot mesin industri
• Rakitan knalpot kapal laut
• Konektor knalpot fleksibel industri

Dalam setiap kasus, jaring rajutan harus disesuaikan dengan diameter, rentang gerakan, dan lingkungan mekanis dari sambungan fleksibel tersebut.

Mengapa Tidak Ada Spesifikasi Jaring Knalpot Rajut Universal?

Konektor fleksibel knalpot berbeda secara signifikan antara platform kendaraan dan pabrikan.

Jaring yang berfungsi dengan baik pada satu bellow mungkin tidak memiliki kekakuan, diameter, atau kepadatan yang tepat untuk rakitan lainnya.

Oleh karena itu, pernyataan-pernyataan berikut ini penting:

• Kabel yang lebih tebal tidak selalu berarti kinerja yang lebih baik.
• Jaringan mesh yang lebih rapat tidak secara otomatis memberikan kontrol getaran yang lebih baik.
• Menambah jumlah untaian kawat tidak selalu merupakan solusi yang tepat.
• Selongsong yang lebih ketat belum tentu lebih baik untuk pergerakan bellow.

Jaring rajutan untuk pembuangan udara harus diperlakukan sebagai komponen rekayasa dalam sambungan fleksibel yang lengkap.

Jaring Kawat Rajutan Khusus untuk Bellow Knalpot dan Pipa Fleksibel

BSTFLEX memasok jaring kawat rajutan baja tahan karat khusus untuk produsen knalpot otomotif dan industri.

Opsi kustomisasi yang tersedia meliputi:

• Baja tahan karat kelas
• Diameter kawat
• Konstruksi kawat tunggal atau kawat ganda
• Struktur rajutan tiga kawat
• Kepadatan jala
• Diameter selongsong
• Panjang akhir
• Jaring tubular kontinu
• Lengan jala yang dipotong sesuai panjang
• Pengembangan berbasis sampel
• Produksi OEM berbasis gambar

Jika Anda sedang mengembangkan bellow knalpot, pipa knalpot fleksibel, atau rakitan decoupling otomotif, kirimkan gambar atau sampel Anda beserta dimensi dan spesifikasi kabel yang dibutuhkan.

Minta Solusi Jaring Knalpot Rajutan Kustom

Untuk penawaran harga dan evaluasi teknis, mohon berikan diameter luar bellow knalpot, diameter selongsong yang dibutuhkan, panjang jala, jenis baja tahan karat, diameter kawat, jumlah untaian kawat, kerapatan jala, dan perkiraan kuantitas tahunan.

Sampel pipa fleksibel knalpot atau jaring rajutan yang sudah ada juga dapat disuplai untuk pengembangan.
