Konstruksinya biasanya menggabungkan dasar tekstil serat kaca dengan permukaan luar aluminium reflektif. Lapisan serat kaca memberikan fleksibilitas dan dukungan struktural, sementara permukaan berlapis aluminium membantu mengurangi perpindahan panas radiasi menuju kabel yang dilindungi.
Untuk aplikasi otomotif, memilih selongsong yang tepat memerlukan lebih dari sekadar memilih peringkat suhu. Insinyur juga perlu mempertimbangkan suhu sumber panas, jarak bebas, diameter rangkaian kabel, ukuran konektor, urutan pemasangan, fleksibilitas selongsong, paparan abrasi, dan suhu yang diperlukan dari rakitan kabel yang dilindungi.
BSTFLEX memproduksi selongsong pelindung panas berlapis aluminium untuk rangkaian kabel, kabel, selang, dan saluran fluida otomotif dalam konstruksi standar maupun kustom.

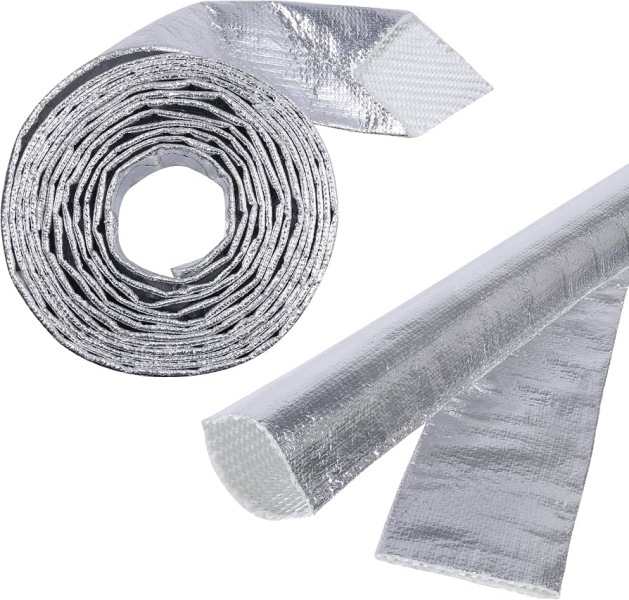

Sebuah selongsong serat kaca berlapis aluminium adalah selongsong pelindung termal fleksibel yang dibuat dengan menggabungkan tekstil serat kaca dengan lapisan luar reflektif berbasis aluminium.
Selongsong ini dirancang terutama untuk mengurangi paparan panas yang disebabkan oleh energi radiasi. Komponen knalpot yang panas dapat mentransfer panas yang signifikan ke kabel di dekatnya meskipun rangkaian kabel tidak menyentuh permukaan yang panas. Bagian luar yang reflektif membantu membatasi jumlah energi radiasi yang diserap oleh selongsong, sementara lapisan serat kaca memberikan pemisahan termal tambahan dan dukungan mekanis.
Tergantung pada konstruksi yang diperlukan, permukaan reflektif dapat menggunakan:
Dasar serat kaca dapat dikepang, ditenun, dijahit, atau digabungkan ke dalam selongsong komposit multi-lapis.
Serat kaca umumnya digunakan dalam perlindungan termal otomotif karena dapat memberikan struktur tekstil yang fleksibel sekaligus menoleransi suhu yang akan merusak banyak bahan polimer konvensional.
Dalam selongsong berlapis aluminium, lapisan serat kaca memiliki beberapa fungsi:
Konstruksi serat kaca tidak boleh dievaluasi secara terpisah dari lapisan aluminium. Kinerja selongsong yang sudah jadi bergantung pada sistem lengkap, termasuk permukaan reflektif, struktur serat kaca, metode perekat atau pengikatan, konstruksi jahitan, dan pemasangan.
Permukaan luar aluminium digunakan karena permukaan logam reflektif yang bersih dapat mengurangi penyerapan panas radiasi.
Ini sangat berguna ketika rangkaian kabel diposisikan di dekat:
Perlindungan panas radiasi berbeda dengan isolasi kontak langsung. Jika selongsong ditekan ke komponen knalpot yang panas, panas konduktif menjadi lebih penting. Dalam kondisi tersebut, permukaan reflektif saja mungkin tidak memberikan perlindungan yang memadai.
Kabel otomotif sangat sensitif terhadap paparan panas setempat karena rangkaian kabel (harness) mengandung berbagai material dengan batas suhu yang berbeda-beda.
Rangkaian kabel pada umumnya dapat mencakup:
Oleh karena itu, suhu maksimum yang diizinkan dari rangkaian kabel lengkap dapat dikendalikan oleh salah satu komponen ini, bukan oleh konduktor listrik itu sendiri.
Sebuah selongsong rangkaian kabel berlapis aluminium digunakan untuk mengurangi beban termal yang mencapai material-material ini namun tetap memungkinkan rangkaian kabel untuk tetap fleksibel dan mengikuti jalur kendaraan yang diperlukan.
Selongsong serat kaca berlapis aluminium dapat digunakan di banyak lokasi manajemen termal kendaraan.
Aplikasi umum meliputi:
Teknologi selongsong reflektif yang sama juga dapat digunakan di sekitar selang dan saluran fluida di mana panas radiasi menjadi masalah termal utama.
Sebuah selongsong serat kaca foil aluminium umumnya menggunakan substrat serat kaca yang dikombinasikan dengan permukaan reflektif berbasis foil.
Konstruksi ini memberikan eksterior logam yang cerah sekaligus mempertahankan fleksibilitas selongsong tekstil di bawahnya.
Produk jadi dapat menggunakan:
Desain yang tepat bergantung pada diameter, fleksibilitas, metode produksi, dan lingkungan penggunaan akhir yang diperlukan.
Tidak semua selongsong reflektif menggunakan lapisan logam yang persis sama.
Konstruksi foil aluminium menggunakan foil logam tipis yang direkatkan atau dilaminasi ke tekstil pendukung. Film aluminisasi menggunakan film berlapis aluminium reflektif sebagai bagian dari struktur luar.
Saat membandingkan konstruksi ini, pembeli harus mempertimbangkan:
Material yang dipilih harus disesuaikan dengan lingkungan pengoperasian yang sebenarnya, bukan hanya dipilih berdasarkan tampilan permukaan reflektifnya.
Ruang sering kali terbatas di kompartemen mesin modern. Penghalang termal yang besar dapat mengganggu braket, konektor, selang yang berdekatan, atau komponen yang bergerak.
Untuk aplikasi ini, selongsong reflektif dengan profil yang relatif rendah mungkin lebih disukai.
Selongsong profil rendah bisa sangat berguna jika:
Namun, mengurangi ketebalan selongsong juga dapat mengurangi kapasitas isolasi. Oleh karena itu, desain perlu menyeimbangkan ruang paket dengan pengurangan termal yang diperlukan.
Metode manufaktur yang berbeda dapat menciptakan profil selongsong yang berbeda.
Selongsong tubular memberikan cakupan melingkar tanpa bukaan memanjang. Biasanya dipasang sebelum konektor besar dipasang.
Selongsong yang dijahit dapat dibuat dari kain aluminisasi yang dibentuk menjadi tabung. Pendekatan ini memberikan fleksibilitas dalam diameter, kombinasi lapisan, dan geometri khusus.
Lapisan reflektif juga dapat diaplikasikan di sekitar dasar tubular fiberglass. Ini dapat memberikan fleksibilitas dan memungkinkan material reflektif yang berbeda dikombinasikan dengan selongsong pendukung.

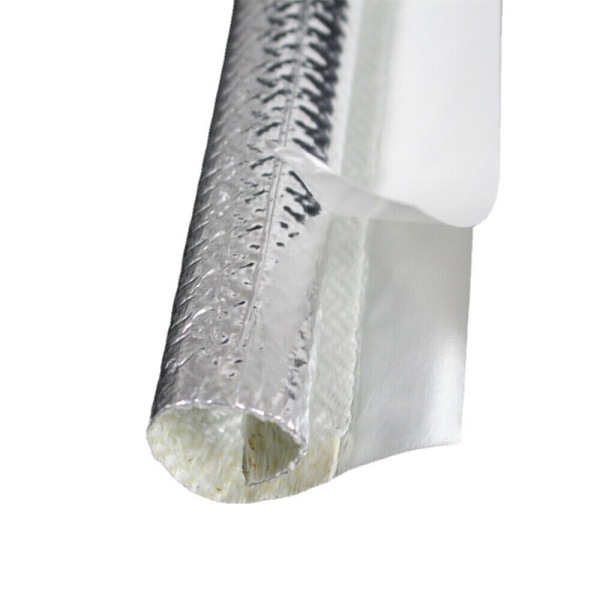

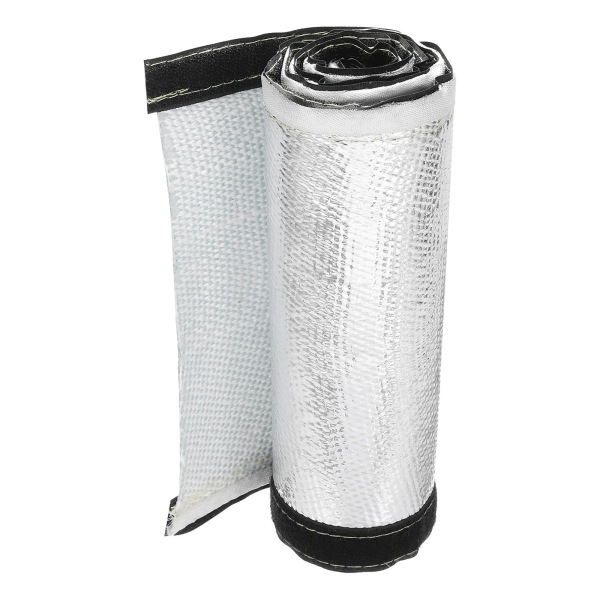

Untuk harnes kabel yang sudah jadi, selongsong dapat menggunakan pengencang kait-dan-loop, kancing jepret, atau struktur lain yang dapat dibuka sehingga harnes tidak perlu melewati selongsong.
Untuk perbandingan terperinci, lihat Selongsong Pelindung Panas Slide-On vs Wrap-Around untuk Harnes Kabel Otomotif.
Diameter selongsong memiliki efek langsung pada pemasangan dan kecocokan akhir.
Selongsong harus cukup besar untuk dipasang di atas harnes yang dilindungi tanpa kompresi berlebihan, tetapi tidak terlalu besar sehingga bergeser dari lokasi yang dituju.
Saat memilih diameter, berikan:
Untuk selongsong slide-on, ukuran konektor sangat penting karena konektor mungkin jauh lebih besar daripada bundel kabel.
Masalah ukuran yang umum terjadi adalah ketika wire harness memiliki diameter bundel yang relatif kecil tetapi konektornya jauh lebih besar.
Sebagai contoh, bodi harness mungkin pas dengan selongsong yang ringkas, tetapi konektor ujungnya mungkin terlalu besar untuk melewatinya.
Ada beberapa solusi yang mungkin:
Solusi yang tepat bergantung pada urutan perakitan dan kecocokan akhir yang diperlukan.
Tidak ada nilai jarak bebas universal yang berlaku untuk setiap kombinasi knalpot dan harness.
Performa termal bergantung pada:
Secara umum, ruang udara yang tersedia antara selongsong reflektif dan komponen panas harus diperlakukan sebagai bagian dari desain termal.
Jika pemasangan memaksa selongsong bersentuhan langsung dengan sumber panas, isolasi termal tambahan atau pengaturan pelindung yang berbeda mungkin diperlukan.
Sumber panas dapat beroperasi pada suhu beberapa ratus derajat sementara wire harness yang dilindungi harus tetap berada di bawah suhu yang jauh lebih rendah.
Inilah sebabnya mengapa spesifikasi idealnya harus menentukan keduanya:
Perbedaan antara nilai-nilai ini mewakili tantangan manajemen termal yang harus diatasi oleh selongsong pelindung.
Peringkat material selongsong saja tidak menentukan suhu akhir dari harness.
Harness otomotif jarang berjalan dalam garis yang benar-benar lurus. Selongsong sering kali harus mengikuti tikungan di sekitar komponen mesin, rumah transmisi, dan braket pemasangan.
Saat mengevaluasi fleksibilitas, pertimbangkan:
Selongsong harus mempertahankan cakupan yang berguna di sekitar tekukan tanpa mengekspos bagian besar dari fiberglass atau harness di bawahnya.
Perlindungan termal bukan satu-satunya persyaratan dalam pemasangan otomotif.
Harness dan selongsong dapat bergesekan dengan:
Pergerakan berulang dapat merusak tepi tekstil atau lapisan reflektif yang penyelesaiannya buruk.
Untuk aplikasi dengan pergerakan mekanis, pembeli harus mengevaluasi:
Selongsong harness kabel yang dipasang di sekitar mesin dan transmisi dapat terkena oli, air, cairan pendingin, cipratan jalan, atau cairan otomotif lainnya.
Kesesuaian selongsong jadi tidak hanya bergantung pada fiberglass dan aluminium tetapi juga pada:
Untuk proyek OEM, ketahanan cairan yang diperlukan harus disertakan dalam spesifikasi alih-alih berasumsi bahwa setiap selongsong aluminisasi memiliki ketahanan yang sama.
Kabel transmisi adalah aplikasi yang sangat cocok untuk selongsong fiberglass reflektif karena harness dapat dirutekan di dekat pipa knalpot atau sumber panas lokal lainnya.
Selain kinerja termal, selongsong harness transmisi mungkin memerlukan:
Untuk panduan desain yang lebih terperinci, lihat Selongsong Pelindung Panas Rangkaian Kabel Transmisi: Desain dan Persyaratan Termal.
Kabel sensor bisa sangat sulit untuk dilindungi karena pengkabelan sering kali harus mencapai komponen yang dipasang langsung di dalam atau di dekat sistem pembuangan.
Contoh umum meliputi:
Selongsong serat kaca berlapis aluminium dapat melindungi bagian kabel sekaligus memberikan fleksibilitas yang cukup untuk perutean di sekitar konektor dan titik pemasangan.
Untuk perakitan ini, dimensi konektor dan panjang kabel yang dilindungi harus disertakan dalam RFQ.
Kecocokan yang tepat umumnya tidak terlalu ketat dan tidak terlalu longgar.
Selongsong yang terlalu ketat dapat:
Selongsong yang terlalu longgar dapat:
Untuk produksi OEM, diameter dan toleransi selongsong harus disesuaikan dengan rentang dimensi rangkaian kabel yang sebenarnya.
Panjang potong sangat penting jika selongsong hanya melindungi bagian tertentu dari rangkaian kabel.
Jika selongsong terlalu pendek, sebagian bagian yang terpapar panas mungkin tetap tidak tertutup. Jika terlalu panjang, selongsong dapat menutupi konektor, klip, atau fitur pemasangan lainnya.
Gambar produksi harus mengidentifikasi:
Selongsong berbasis serat kaca yang dipotong mungkin memerlukan perawatan ujung tergantung pada konstruksi dan proses perakitan.
Metode penyelesaian yang memungkinkan meliputi:
Metode yang tepat bergantung pada struktur selongsong, fleksibilitas yang diperlukan, dan lingkungan produksi.
Kedua konstruksi ini memecahkan masalah termal yang berbeda.
Selongsong fiberglass aluminized sangat berguna di tempat yang membutuhkan pantulan panas radiasi.
Selongsong fiberglass berlapis silikon biasanya dipilih jika tekstil memerlukan lapisan elastomer dan aplikasinya menekankan pada ketahanan lingkungan, paparan langsung, atau serangkaian persyaratan mekanis lainnya.
Oleh karena itu, pilihan harus didasarkan pada mekanisme perpindahan panas yang sebenarnya dan lingkungan pengoperasian, bukan menganggap kedua bahan tersebut dapat dipertukarkan.
Serat silika digunakan ketika diperlukan dasar tekstil dengan suhu yang lebih tinggi.
Selongsong fiberglass aluminized mungkin lebih cocok untuk banyak aplikasi panas radiasi otomotif di mana fleksibilitas, profil rendah, dan perlindungan reflektif menjadi prioritas.
Konstruksi silika dapat dipertimbangkan ketika lingkungan termal melebihi kisaran praktis desain berbasis fiberglass konvensional.
Struktur selongsong yang lengkap dan kondisi pengujian yang diperlukan harus menentukan pilihan akhir.
Selongsong tubular konvensional bekerja paling baik di sekitar rangkaian kabel atau bundel kabel yang relatif konsisten.
Jika perakitan mencakup:
pelindung tekstil berbentuk mungkin memberikan kecocokan yang lebih baik.
BSTFLEX juga memproduksi Pelindung Panas Otomotif Fiberglass Aluminized Berbentuk Kustom untuk geometri komponen yang tidak dapat ditutup secara efektif oleh selongsong lurus konvensional.
Perlindungan rangkaian kabel otomotif sering kali memerlukan dimensi dan detail manufaktur yang spesifik bagi pelanggan.
BSTFLEX dapat mengembangkan selongsong dari:
Opsi kustom dapat mencakup:
| Inf RFQormasi | Mengapa Itu Penting |
|---|---|
| Diameter luar harness | Menentukan ukuran selongsong |
| Panjang terlindungi | Menentukan panjang komponen jadi |
| Dimensi konektor | Menentukan apakah pemasangan geser dimungkinkan |
| Jenis sumber panas | Mengidentifikasi lingkungan termal |
| Suhu sumber panas | Menentukan tingkat keparahan termal |
| Jarak bebas minimum | Penting untuk kinerja panas radiasi |
| Suhu harness maksimum | Menentukan pengurangan suhu yang diperlukan |
| Metode pemasangan | Menentukan konstruksi tubular atau yang dapat dilepas |
| Persyaratan mekanis | Menentukan kebutuhan abrasi, fleksibilitas, dan retensi |
| Paparan cairan | Membantu memilih sistem material lengkap |
| Kuantitas tahunan | Mempengaruhi metode manufaktur dan perkakas |
| Pengujian yang diperlukan | Menentukan persyaratan validasi |
Proses pemilihan yang praktis dimulai dengan lima pertanyaan:
Setelah kondisi ini diketahui, material selongsong, diameter, konstruksi dinding, metode penutupan, dan panjang dapat dipilih dengan lebih akurat.
BSTFLEX memproduksi produk perlindungan termal reflektif untuk rangkaian kabel otomotif, kabel, selang, dan saluran fluida. Konstruksi yang tersedia meliputi selongsong fiberglass aluminized berbentuk tabung, selongsong reflektif jahit, selongsong wrap-around, desain hook-and-loop, selongsong snap-closure, selongsong self-closing, dan pelindung panas berbentuk khusus.
Untuk rangkaian selongsong reflektif lengkap, kunjungi Selongsong Pelindung Panas Aluminized kategori.
Untuk pemilihan material dan desain yang lebih luas, lihat Selongsong Pelindung Panas Rangkaian Kabel Otomotif: Material, Desain, dan Aplikasi.
Untuk proyek kustom, kirimkan diameter rangkaian kabel, panjang yang dilindungi, dimensi konektor, suhu sumber panas, jarak bebas, suhu rangkaian kabel yang diperlukan, volume tahunan, dan spesifikasi pelanggan yang berlaku. BSTFLEX dapat mengevaluasi aplikasi dan merekomendasikan konstruksi selongsong yang sesuai untuk pasokan prototipe dan produksi.
Selongsong fiberglass aluminized adalah selongsong perlindungan termal fleksibel yang menggabungkan dasar tekstil fiberglass dengan permukaan luar aluminium reflektif. Ini biasanya digunakan untuk mengurangi paparan panas radiasi di sekitar kabel, kabel, dan selang otomotif.
Ya. Ini biasanya digunakan di mana rangkaian kabel dirutekan di dekat manifold knalpot, turbocharger, catalytic converter, transmisi, atau sumber panas radiasi lainnya.
Kedua istilah tersebut dapat menggambarkan perlindungan termal berbasis fiberglass reflektif, tetapi lapisan reflektif luar mungkin menggunakan konstruksi yang berbeda seperti foil aluminium, film aluminized, atau kain aluminized. Spesifikasi material lengkap harus ditinjau daripada hanya mengandalkan nama produk.
Selongsong aluminized reflektif terutama berguna untuk perlindungan panas radiasi. Jika selongsong bersentuhan langsung dengan permukaan yang sangat panas, panas konduktif menjadi lebih penting dan isolasi tambahan atau pengaturan pelindung yang berbeda mungkin diperlukan.
Ukur diameter luar rangkaian kabel normal dan maksimum serta pertimbangkan ukuran konektor, titik cabang, dan metode pemasangan. Selongsong harus pas tanpa kompresi berlebihan sambil tetap terkontrol di sekitar bagian yang dilindungi.
Ya, jika konstruksi wrap-around, hook-and-loop, snap-closure, atau self-closing digunakan. Selongsong tabung konvensional biasanya perlu dipasang sebelum konektor besar dipasang.
Ya. BSTFLEX dapat memproduksi selongsong potong-sesuai-panjang dan komponen kustom sesuai dengan gambar, dimensi, atau sampel.
Ya. Desain multi-lapisan dapat menggabungkan permukaan luar reflektif dengan lapisan tekstil atau isolasi tambahan di mana pemisahan termal yang lebih besar diperlukan.
Kirimkan diameter rangkaian kabel, panjang yang dilindungi, dimensi konektor, suhu sumber panas, jarak bebas minimum, suhu rangkaian kabel maksimum yang diizinkan, metode pemasangan, spesifikasi pengujian yang diperlukan, dan perkiraan kuantitas tahunan.
