Panduan Ukuran Pelindung Panas Aki Mobil: Cara Mengukur untuk Pembungkus Kustom

Nomor grup baterai merupakan titik awal yang berguna, tetapi tidak menjelaskan semua hal yang harus dikelilingi oleh pelindung panas. Baterai yang terpasang mungkin memiliki pengikat di sisi-sisinya, kabel yang keluar di salah satu sudut, atau ruang yang sangat sempit antara casingnya dan komponen yang panas. Sebelum memesan pelindung panas baterai mobil, ukur baterai dan jalur yang akan dilalui material tersebut.

Panduan ini berlaku untuk pembungkus fleksibel di sekitar wadah baterai kendaraan konvensional. Panduan ini membantu Anda mempersiapkan dimensi untukPembungkus Baterai Penyerap Asam Penghalang Panasatau sebuahPembungkus Pelindung Panas Baterai LAVAPemilihan material akhir, cakupan, dan pemasangan harus diperiksa dan dibandingkan dengan instalasi sebenarnya.

Pertama, catat posisi baterai dan tata letak pemasangannya.

Tuliskan model baterai, jenis kimia, dan ukuran grup jika tersedia. Ukur panjang (L), lebar (W), dan tinggi (H) casing sebenarnya dalam milimeter atau inci, dan nyatakan secara tepat apa yang termasuk dalam setiap dimensi. Untuk pembungkus samping, ukur tinggi dinding samping secara terpisah dari tinggi total hingga bagian atas terminal. Terminal atau pegangan mungkin berada di luar jalur pembungkus namun tetap membatasi ruang yang tersedia untuk memasang atau melepasnya.

Ambil satu foto dari atas dan satu dari samping yang menghadap sumber panas terdekat. Tandai terminal, lubang ventilasi, tutup, sensor, kabel, bibir baki, penahan, braket, dan penutup yang ada. Ukur celah tersempit ke bagian yang berdekatan dengan baterai terpasang pada posisi normalnya. Catat letak sumber panas dan apakah menghadap satu sisi, sudut, atau beberapa sisi.

Ukur jalur material, bukan hanya keliling baterai.

Tentukan sisi mana yang perlu ditutupi sebelum menentukan panjang potongan. Pembungkus untuk satu sisi yang terbuka memiliki jalur yang berbeda dari pembungkus di keempat sisinya. Untuk kasus persegi panjang sederhana,2 × (P + L)memperkirakan keliling kotak empat sisi. Ini hanya dimensi awal: ikuti jalur material yang dimaksud dengan pita fleksibel, termasuk sudut sebenarnya dan bagian mana pun yang harus dilewati oleh pembungkus.

Sebagai contoh, sebuah kotak berukuran panjang 260 mm dan lebar 175 mm memiliki keliling empat sisi nominal sebesar 870 mm. Angka tersebut adalahsebelumTumpang tindih jahitan, pengencangan, penyelesaian tepi, atau perubahan yang disebabkan oleh bentuk kotak dan perangkat keras yang ada. Jangan gunakan ini sebagai panjang potongan akhir. Nyatakan di mana jahitan harus berada dan mintalah pemasok untuk mengkonfirmasi kelonggaran untuk penutup dan konstruksi material yang dipilih.

Untuk pelindung parsial, identifikasi sisi yang tertutup pada sketsa dan ukur jalur dari titik awal hingga titik akhirnya. Jika pelindung dipasang jauh dari casing, ukur jalur terpasang tersebut daripada menambahkan perkiraan celah udara pada dimensi baterai.

Atur ketinggian pembungkus dan titik akses.

Ukur dari tepi bawah yang ingin Anda lindungi hingga tepi atas yang dapat Anda tutupi dengan aman. Biarkan terminal, ventilasi yang diperlukan, penutup servis, dan label atau titik inspeksi yang dipersyaratkan pabrikan tetap mudah diakses. Tunjukkan jalur keluar kabel dan titik kontak penahan pada gambar. Jika material harus dipotong atau dibentuk di sekitar perangkat keras, berikan posisi dan ukuran setiap lubang daripada meminta bentuk persegi panjang umum.

ItuDaftar pembungkus baterai BSTFLEXGambar menunjukkan ukuran 8 inci × 40 inci untuk bagian 801000. Anggap itu sebagai dimensi bagian yang terdaftar, bukan klaim kecocokan universal. Konfirmasikan arah dimensi tersebut, cakupan pemasangan yang dapat digunakan, dan ukuran khusus yang diperlukan sebelum memesan. Ukuran material datar saja tidak dapat memastikan bahwa pembungkus akan melewati terminal dan baki Anda.

Periksa jarak bebas dan retensi di dalam kendaraan.

Catat jarak terdekat dari pelindung yang diusulkan ke knalpot, manifold, saluran panas, atau sumber panas lainnya. Periksa juga celah ke baki, bodi kendaraan, dan bagian yang bergerak atau bergetar di sepanjang jalur tersebut. Instalasi yang bergantung pada ruang udara harus mempertahankan ruang tersebut setelah pengencangan dan selama penggunaan; tidak ada satu angka jarak bebas pun yang cocok untuk setiap material dan tata letak.

Pilih lokasi sambungan dan pemasangan yang mudah dijangkau untuk pemasangan dan pemeriksaan. Pastikan bahwa pembungkus tidak dapat tergelincir ke terminal, kabel, sabuk, atau permukaan panas, dan bahwa pengikat masih dapat mengamankan baterai sebagaimana mestinya. Ikuti petunjuk pabrikan baterai dan kendaraan untuk isolasi listrik, ventilasi, dan akses servis. Jika kompartemen terlalu sempit untuk pembungkus yang stabil, ubah tata letak atau pertimbangkan konstruksi pelindung yang berbeda.

Jenis pembungkus apa yang harus ditentukan dalam gambar?

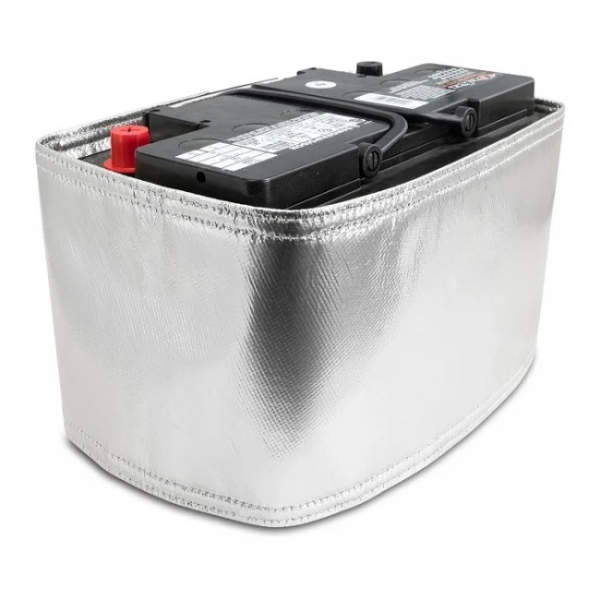

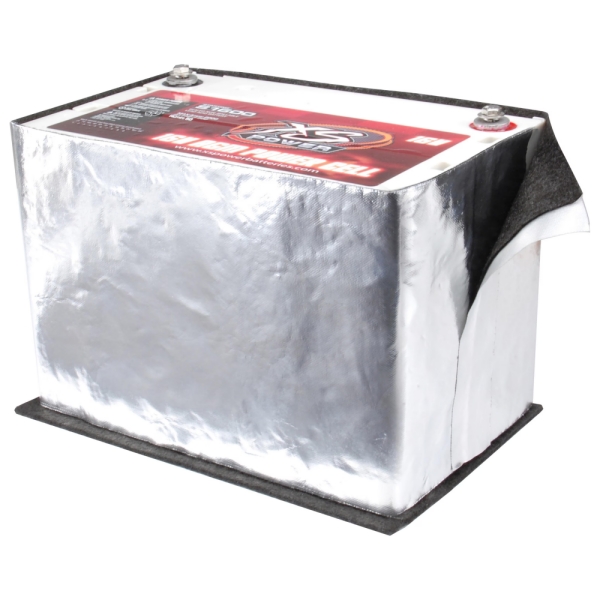

Kedua halaman pembungkus BSTFLEX mewakili persyaratan material dan pembelian yang berbeda.pembungkus penghalang panas penyerap asamIni adalah jalur penyelidikan yang relevan ketika paparan elektrolit merupakan bagian dari aplikasi. Sebutkan cairan dan kondisi paparan yang sebenarnya, dan mintalah bukti yang diperlukan untuk persyaratan penyerapan atau ketahanan kimia apa pun.Pembungkus pelindung panas baterai LAVAadalah jalur yang relevan ketika proyek membutuhkan konstruksi serat batuan vulkanik. Untuk kedua jalur tersebut, berikan perkiraan paparan termal, ruang, dan detail pemasangan agar material yang diusulkan dapat dinilai.

Jika gambar Anda memerlukan penutup berbentuk dengan bukaan yang jelas, bukan hanya pembungkus memanjang, tinjau kembaliCasing Pelindung Termal BateraiPilihan antara penutup model wrap dan penutup model fitted harus mempertimbangkan cakupan yang dibutuhkan serta kebutuhan akses dan pendinginan baterai.

Salin daftar pengukuran ini ke dalam RFQ Anda.

• Model baterai, jenis kimia, dan ukuran grup (jika diketahui); ukuran casing terpasang (P × L × T), beserta satuan pengukuran.
• Permukaan yang akan ditutupi; jalur pembungkus yang diukur; tinggi cakupan target; lokasi jahitan dan pengikat yang disukai.
• Foto bagian atas dan samping dengan terminal, ventilasi, kabel, baki, penahan, dan lubang yang direncanakan ditandai.
• Jarak minimum yang terpasang ke sumber panas dan komponen di sekitarnya; lokasi sumber panas dan kondisi pengoperasian.
• Getaran, cipratan, atau paparan cairan; dokumentasi material atau pengujian yang diperlukan.
• Jumlah prototipe atau produksi, revisi gambar, dan tanggal pengiriman yang ditargetkan.

Pertanyaan umum tentang ukuran

Apakah ukuran kelompok baterai cukup untuk memesan pelindung panas tambahan?

Tidak. Ukuran kelompok membantu mengidentifikasi bentuk baterai dan susunan terminal, tetapi pembungkusnya juga harus sesuai dengan casing yang terpasang, perangkat keras penahan, dan jalur yang tersedia. Berikan pengukuran aktual dan foto instalasi untuk penawaran khusus.

Apakah saya harus mengukur baterai di meja kerja atau di dalam kendaraan?

Ukur casing itu sendiri di tempat yang aman dan praktis, lalu ukur jarak bebas terpasang dengan baterai yang terpasang dengan benar. Kedua set pengukuran ini penting: pengukuran di meja kerja menentukan bentuk casing, sedangkan pengukuran di kendaraan mengungkapkan hambatan dan jarak sumber panas.

Apakah pembungkus berukuran 40 inci cocok untuk semua baterai dengan keliling di bawah 40 inci?

Belum tentu. Tumpang tindih yang dibutuhkan, konstruksi sambungan, sudut, ketebalan material, tinggi cakupan, dan perangkat keras dapat mengubah ukuran yang dapat digunakan. Konfirmasikan potongan akhir dan dimensi terpasang dengan membandingkannya dengan gambar atau sampel.

Siap untuk menentukan ukuran kain gendongan?Kirimkan ukuran, sketsa, dan foto Anda ke BSTFLEX untuk mendapatkan penawaran harga.Jika Anda masih ragu memilih konstruksi mana yang akan digunakan, silakan telusuripanduan pelindung panas baterai.
