Memesan bahan pelindung panas aluminium berdasarkan meter persegi saja tidak memberi tahu pemasok seberapa efisien bahan tersebut akan melalui proses pembuatan pelanggan. Dimensi lembaran memengaruhi hasil kosong, sisa pemotongan, orientasi pola, operasi pembentukan, pengemasan, dan pada akhirnya biaya setiap pelindung panas yang sudah jadi.
Untuk program OEM, ukuran lembaran pelindung panas aluminium yang paling berguna belum tentu merupakan lembaran terbesar yang tersedia. Ukuran tersebut adalah ukuran yang menghasilkan lembaran kosong yang diperlukan dengan limbah terkontrol dan sesuai dengan proses pemotongan, pengecapan, serta penanganan pelanggan.
BSTFLEX memasok lembaran pelindung panas aluminium timbul untuk aplikasi knalpot otomotif, ruang mesin, kolong mobil, dan aplikasi perlindungan termal lainnya. Ukuran standar yang terdaftar meliputi 300 × 500 mm, 500 × 500 mm, dan 500 × 700 mm. Untuk kebutuhan OEM di luar format tersebut, berikan dimensi yang diperlukan dan kuantitas produksi untuk tinjauan proyek.
Ukuran bahan mentah yang benar harus dikembangkan secara terbalik dari komponen yang sudah jadi.

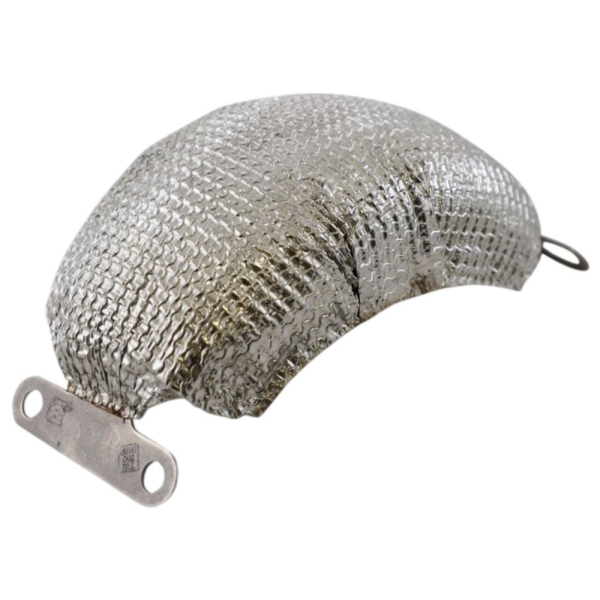

Pelanggan yang memproduksi penghalang datar mungkin hanya memerlukan sedikit pemangkasan di sekelilingnya. Pelindung panas otomotif tiga dimensi mungkin memerlukan bahan tambahan untuk tikungan, flensa, tab pemasangan, tepi yang dibentuk, dan pemangkasan akhir.
Ini berarti tiga dimensi harus dijaga agar tetap terpisah:
Ketiganya jarang sekali identik.
Jika pelindung jadi berukuran 420 × 280 mm, misalnya, memesan bahan dengan ukuran persis sama mungkin tidak menyisakan kelonggaran untuk tepi balik, area pegangan, atau pemangkasan akhir. Lembaran kosong harus dikembangkan terlebih dahulu dari proses pembentukan, dan lembaran yang dibeli kemudian harus dipilih dari tata letak lembaran kosong tersebut.
Rentang lembaran penghalang termal aluminium timbul BSTFLEX saat ini mencantumkan dimensi panel standar berikut:
| Nomor Suku Cadang | Ukuran Lembaran | Penggunaan Pembelian Khas |
|---|---|---|
| AL0305 | 300 × 500 mm | Pelindung kecil, prototipe, dan penghalang termal terlokalisasi |
| AL0505 | 500 × 500 mm | Panel berukuran sedang dan pekerjaan fabrikasi umum |
| AL0507 | 500 × 700 mm | Lembaran kosong yang lebih besar dan aplikasi yang memerlukan area pembentukan atau pemangkasan tambahan |
Dimensi ini menyediakan titik awal yang praktis. Dimensi ini tidak boleh ditafsirkan sebagai satu-satunya persyaratan OEM yang mungkin. Jika kuantitas produksi membenarkan format bahan yang berbeda, nyatakan ukuran yang diminta dalam RFQ agar kelayakan pasokan dapat dikonfirmasi.
Ungkapan pelindung panas aluminium potong sesuai ukuran dapat merujuk pada beberapa tahap pasokan yang sangat berbeda.
Pembeli mungkin meminta:
Hal-hal ini sebaiknya tidak menggunakan deskripsi penawaran harga yang sama.
Saat mengirimkan pertanyaan, tentukan kondisi pengiriman persis yang diperlukan. Jika hanya lembaran mentah yang dibutuhkan, berikan dimensi lembaran. Jika pemasok diharapkan memotong garis besar akhir, berikan gambar terkontrol. Jika pembentukan juga diperlukan, sediakan gambar komponen akhir sebagai tambahan dari geometri lembaran kosong (blank).
Lembaran kosong yang datar harus berisi material yang cukup untuk membuat semua fitur pada pelindung akhir.
Fitur khas yang memengaruhi dimensi lembaran kosong meliputi:
Untuk lipatan sederhana, insinyur fabrikasi dapat menghitung lembaran kosong awal dari geometri tekukan lalu memvalidasinya melalui uji coba pembentukan. Pelindung cetak yang kompleks biasanya memerlukan pekerjaan pengembangan lembaran kosong berdasarkan perkakas aktual dan perilaku material.
Jangan menambahkan persentase arbitrer ke setiap sisi komponen akhir dan memperlakukannya sebagai lembaran kosong produksi. Material tambahan harus memiliki tujuan yang jelas.
Beberapa geometri pelindung panas lebih mudah dikendalikan jika komponen dibentuk terlebih dahulu dan dipangkas setelahnya.
Dalam kasus ini, lembaran kosong awal secara sengaja mencakup material berlebih di sekitar tepi yang dipilih. Material ini menyediakan ruang untuk variasi pembentukan dan dapat dilepas setelah komponen mencapai bentuk tiga dimensi akhirnya.
Gambar teknik harus membedakan:
Tanpa pembedaan ini, bagian pembelian mungkin membandingkan penawaran harga untuk dua lembaran yang tampak identik meskipun satu pemasok telah menyertakan material proses yang diperlukan dan yang lain belum.
Pembeli OEM harus mengevaluasi berapa banyak lembaran kosong yang dapat digunakan yang dapat diproduksi dari setiap lembaran yang dibeli.
Pertimbangkan dua format lembaran dengan total luas yang serupa. Jika satu format memungkinkan empat lembaran kosong disusun (nesting) secara efisien sementara format lain hanya menghasilkan tiga karena arah pola atau kelonggaran tepi, harga yang lebih rendah per meter persegi mungkin tidak menghasilkan biaya yang lebih rendah per pelindung panas.
Perbandingan biaya material yang berguna adalah:
Biaya lembaran yang dibeli ÷ jumlah lembaran kosong yang dapat diterima yang dihasilkan dari lembaran tersebut
Kemudian tambahkan biaya pemotongan, pemangkasan, dan penanganan sisa potongan yang relevan.
Untuk program berulang, kirimkan gambar penyusunan (nesting) kepada pemasok jika memungkinkan. Ini membuat diskusi ukuran lembaran jauh lebih tepat daripada hanya menyebutkan perkiraan luas komponen jadi.

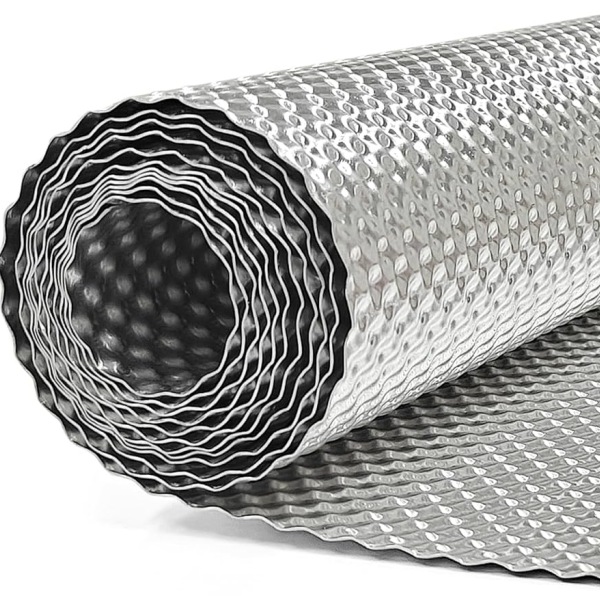

Material pelindung panas aluminium timbul memiliki permukaan tiga dimensi alih-alih hasil akhir datar biasa. Bergantung pada pola yang dipilih dan operasi pembentukan selanjutnya, orientasi mungkin harus tetap konsisten dari satu lembaran kosong ke lembaran kosong lainnya.
Jika orientasi penting, tunjukkan dengan jelas pada gambar lembaran kosong.
Informasi gambar yang berguna dapat mencakup:
Jangan memutar lembaran kosong selama penyusunan semata-mata untuk meningkatkan hasil material jika komponen yang disetujui memerlukan orientasi yang terkontrol.
Saat membahas ukuran lembaran pelindung panas aluminium, ketebalan memerlukan definisinya sendiri.
Ketebalan lembaran aluminium asli dan tinggi keseluruhan profil timbul belum tentu merupakan pengukuran yang sama. Material bertekstur dalam menempati ruang tiga dimensi yang lebih besar daripada yang ditunjukkan oleh ukuran logam dasar saja.
Untuk spesifikasi OEM, identifikasikan secara persis pengukuran mana yang sedang dikendalikan.
Bidang umum meliputi:
| Spesifikasi | Apa yang Dijelaskannya |
|---|---|
| Ketebalan logam dasar | Ketebalan material aluminium itu sendiri |
| Profil timbul | Geometri yang dibuat pada permukaan material |
| Tinggi timbul keseluruhan | Total ruang yang ditempati oleh lembaran bermotif di mana pengukuran ini diperlukan |
| Ruang pelindung jadi | Dimensi keseluruhan dari komponen yang dibentuk |
Menggunakan kata “ketebalan” untuk keempat pengukuran tersebut dapat menimbulkan kesalahan pembelian.
Bengkel prototipe sering kali lebih menyukai lembaran yang mudah dikelola yang dapat ditandai, dipotong, dan dibentuk tanpa peralatan penanganan material khusus.
Panel standar yang lebih kecil dapat berguna jika hanya satu atau dua pelindung yang perlu dievaluasi sebelum blanko produksi diselesaikan.
Untuk produksi berulang menggunakan pemotongan profil atau blanking, prioritas beralih ke pemanfaatan material dan orientasi blanko yang konsisten.
Dimensi lembaran harus disesuaikan dengan tata letak susunan (nesting) dan peralatan pemotongan. Batas sisa yang besar adalah biaya yang berulang, bukan sekadar limbah prototipe.
Untuk pelindung panas otomotif yang dicap, dimensi blanko harus dikembangkan di sekitar proses pembentukan. Material yang diperlukan untuk penarikan, pembentukan flensa, atau pemangkasan akhir harus tetap tersedia hingga operasi yang relevan selesai.
Jika pelanggan meminta komponen stempel jadi alih-alih lembaran aluminium mentah, berikan gambar lengkap dan tentukan cakupan pasokan secara terpisah.
Panel standar sering kali menjadi pilihan paling praktis untuk jumlah pengembangan, suku cadang servis, dan fabrikasi volume lebih rendah. Ini menyediakan format awal yang diketahui tanpa menciptakan persyaratan ukuran material baru.
Lembaran atau blanko khusus proyek menjadi lebih menarik jika:
Ketersediaan ukuran kustom harus dikonfirmasi selama penawaran harga untuk paduan, temper, pola, ketebalan, dan jumlah yang diminta. Jangan berasumsi bahwa setiap dimensi yang mungkin dapat diproduksi dari setiap kombinasi material.
Membeli blanko alih-alih lembaran penuh dapat mengurangi pekerjaan pemotongan internal ketika geometri komponen dan proses produksi sudah stabil.
Pendekatan ini dapat masuk akal untuk:
Namun, bakal bentuk hanya memberikan nilai tambah jika geometrinya terkendali.
Gambar pembelian harus mengidentifikasi dimensi, toleransi, datum, radius sudut, lubang jika ada, orientasi pola, dan persyaratan tepi.
BSTFLEX menyediakan bahan pelindung panas aluminium, tetapi beberapa proyek memerlukan pelindung panas logam yang sudah jadi, bukan stok lembaran.
Pisahkan pertanyaan-pertanyaan ini.
Pertanyaan bahan: paduan, temper, ketebalan logam dasar, pola, dimensi lembaran, kuantitas, dan kemasan.
Pertanyaan kosong: semua detail material ditambah gambar kosong, toleransi profil, dan persyaratan tepi.
Pertanyaan pelindung panas jadi: gambar komponen lengkap, geometri pembentukan, lubang, detail pemasangan, antarmuka, dan persyaratan validasi.
Untuk komponen logam yang dibentuk, pelanggan juga dapat meninjau kisaran pelindung panas stempel logam BSTFLEX.
Kemasan harus melindungi lebih dari sekadar permukaan yang terlihat.
Panel timbul tipis dapat rusak akibat penanganan yang tidak terkontrol, tepi yang hancur, atau barang berat yang diletakkan di atas kemasan. Tentukan kemasan sesuai dengan dimensi dan proses penerimaan pelanggan.
Untuk pesanan OEM, informasi pengemasan yang berguna meliputi:
Persyaratan pengemasan harus disepakati untuk produk sebenarnya. Kemasan yang cocok untuk lembaran 300 × 500 mm mungkin tidak sesuai untuk panel kustom yang jauh lebih besar.
Pertanyaan yang tepat memungkinkan penawaran harga dibandingkan atas dasar yang sama.
| Bidang RFQ | Informasi yang Harus Disediakan |
|---|---|
| Aplikasi | Knalpot, ruang mesin, kolong mobil, tangki bahan bakar, dinding api, terowongan transmisi, atau lokasi lainnya |
| Paduan | Paduan aluminium yang diperlukan atau nyatakan bahwa tinjauan pemasok diminta |
| Temper | Kondisi material yang ditentukan jika berlaku |
| Ketebalan logam dasar | Pengukur nominal dan toleransi yang diperlukan jika dikendalikan |
| Pola timbul | Referensi pola yang ada, gambar, atau sampel yang disetujui |
| Format pasokan | Lembaran standar, lembaran persegi panjang kustom, kosong atau komponen yang dibentuk |
| Dimensi | Panjang dan lebar yang diperlukan, termasuk apakah ini mengacu pada lembaran atau kosong jadi |
| Orientasi pola | Nyatakan apakah orientasi harus tetap dikendalikan |
| Kuantitas | Persyaratan prototipe, kuantitas batch normal, dan perkiraan tahunan |
| Pengemasan | Kuantitas kemasan, persyaratan identifikasi dan perlindungan |
Rentang produk BSTFLEX saat ini mencantumkan lembaran pelindung panas aluminium timbul ukuran 300 × 500 mm, 500 × 500 mm, dan 500 × 700 mm. Untuk proyek OEM yang memerlukan format lain, berikan dimensi dan kuantitas yang diminta agar ketersediaannya dapat ditinjau.
Ya. Bahan ini dirancang untuk dipotong, dilipat, dan dibentuk untuk fabrikasi penghalang termal. Untuk produksi berulang, tentukan apakah persyaratannya adalah lembaran persegi panjang, kosong datar, atau komponen jadi yang dibentuk karena masing-masing memerlukan informasi pembelian yang berbeda.
Belum tentu. Pembentukan, tepi lipatan, tab pemasangan, dan pemotongan akhir mungkin memerlukan bahan kosong awal yang lebih besar. Kembangkan bahan kosong datar dari geometri akhir sebelum memilih ukuran lembaran yang dibeli.
Bahan kosong adalah potongan bahan datar yang disiapkan untuk pembentukan atau perakitan selanjutnya. Ukurannya bisa persegi panjang atau dipotong profil tergantung pada proses pembuatannya. Dimensinya harus dikendalikan secara terpisah dari dimensi pelindung panas jadi.
Tidak. Efisiensi pembelian bergantung pada hasil bahan kosong yang dapat digunakan, limbah pemotongan, orientasi pola, penanganan, dan proses fabrikasi pelanggan. Bandingkan biaya per bahan kosong yang dapat diterima daripada luas lembaran saja.
Ya, jika geometri, orientasi pola, dan persyaratan fabrikasinya memungkinkan. Tata letak penumpukan dapat meningkatkan pemanfaatan bahan dalam produksi OEM berulang.
BSTFLEX mendukung proyek perlindungan termal OEM dan fabrikasi pelindung panas logam. Persyaratan komponen jadi harus dikutip dari gambar atau sampel agar cakupan bahan, pembentukan, pemotongan, dan pemeriksaan dapat ditentukan dengan benar.
Untuk panel standar, tinjau ukuran Lembaran Penghalang Termal Aluminium Timbul BSTFLEX saat ini dan tentukan format yang sesuai dengan persyaratan prototipe atau fabrikasi Anda.
Untuk proyek produksi, kirimkan bahan kosong datar dan gambar komponen jadi jika tersedia. Sertakan paduan, temper, ketebalan logam dasar, pola timbul, dimensi yang diperlukan, kuantitas prototipe, dan volume produksi yang diharapkan.
Jika aluminium tidak cocok untuk persyaratan termal atau mekanis dari instalasi tersebut, BSTFLEX juga memasok bahan pelindung panas baja tahan karat timbul dan bahan pelindung panas Inconel Paduan 625 untuk kondisi pengoperasian lainnya.
Kirimkan dimensi lembaran pelindung panas aluminium dan RFQ Anda ke BSTFLEXuntuk peninjauan bahan, ukuran, sampel, dan produksi OEM.
