Bahan Isolasi Pipa Knalpot Terbaik untuk Sistem Suhu Tinggi

Tidak ada satu bahan pun yang bisa disebut sebagai isolasi pipa knalpot terbaik untuk setiap sistem suhu tinggi.

Bahan yang bekerja dengan baik di sekitar pipa knalpot generator mungkin terlalu berat untuk downpipe otomotif. Pembungkus tekstil ringan yang digunakan pada kendaraan performa mungkin tidak cocok untuk saluran knalpot kapal besar yang memerlukan isolasi yang dapat dilepas. Pelindung logam yang dipoles dapat mengendalikan panas radiasi secara efektif tetapi tidak dapat menggantikan inti isolasi yang tebal jika tujuannya adalah untuk mengurangi suhu di bagian luar isolasi pipa.

Oleh karena itu, bahan isolasi pipa knalpot yang tepat bergantung pada apa yang ingin dicapai oleh sistem termal tersebut.

Untuk sebagian besar proyek knalpot suhu tinggi, para insinyur memilih di antara beberapa kelompok bahan:

• serat kaca;

• serat silika tinggi;

• serat basal;

• keramik atau serat isolasi suhu tinggi lainnya;

• baja tahan karat;

• aluminium;

• penghalang logam paduan nikel;

• kombinasi berlapis dari bahan-bahan ini.

Solusi yang paling efektif sering kali bukan hanya satu bahan saja.

Melainkan kombinasi yang dipilih dengan cermat.

BSTFLEX memproduksi isolasi pipa knalpot dan sistem perlindungan termal knalpot khusus untuk aplikasi otomotif, mesin diesel, kelautan, generator, dan industri.

---

Berpikirlah dalam Lapisan, Bukan Nama Bahan

Kesalahan umum dalam pemilihan isolasi knalpot adalah bertanya:

“Bahan mana yang tahan terhadap suhu tertinggi?”

Pertanyaan itu tidak lengkap.

Sistem isolasi knalpot suhu tinggi biasanya melakukan beberapa tugas sekaligus.

Lapisan sisi panas harus tahan terhadap permukaan knalpot.

Inti isolasi harus memperlambat perpindahan panas.

Lapisan luar harus tahan terhadap penanganan, getaran, dan kontaminasi.

Sistem pengencang harus menjaga rakitan tetap di tempatnya setelah siklus pemanasan dan pendinginan berulang kali.

Persyaratan ini jarang merujuk pada bahan yang persis sama.

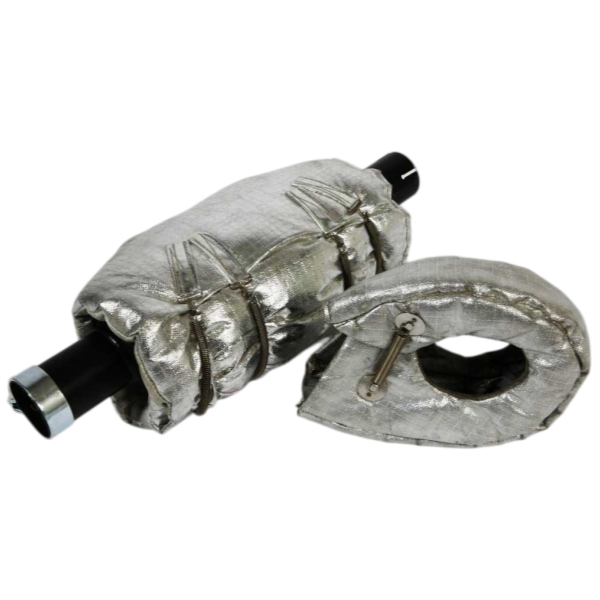

Oleh karena itu, selimut pipa knalpot yang dapat dilepas mungkin dibuat sebagai:

Pipa knalpot panas

↓

Lapisan dalam suhu tinggi

↓

Inti isolasi

↓

Kain luar pelindung atau jaket logam

↓

Sistem pengencang mekanis

Pendekatan berlapis ini memungkinkan setiap material untuk melakukan pekerjaan yang paling sesuai untuknya.

---

Fiberglass: Titik Awal yang Praktis

Fiberglass adalah salah satu material yang paling umum digunakan dalam isolasi termal knalpot karena menawarkan keseimbangan yang berguna antara kinerja termal, fleksibilitas, ketersediaan, dan biaya produksi.

Material ini dapat diubah menjadi:

• kain tenun;

• isolasi jarum (needled insulation);

• pita;

• selongsong anyaman;

• pembungkus knalpot;

• komponen selimut yang dapat dilepas.

Fleksibilitas ini penting.

Produsen dapat menggunakan fiberglass secara berbeda tergantung pada apakah komponen knalpot tersebut berupa pipa lurus, siku, peredam, atau rumah yang tidak beraturan.

Di mana fiberglass bekerja dengan baik

Isolasi berbasis fiberglass umumnya dipertimbangkan untuk:

• pipa knalpot diesel;

• saluran knalpot generator;

• komponen knalpot kendaraan;

• penutup peralatan;

• selimut isolasi yang dapat dilepas;

• sistem knalpot industri.

Material ini sangat berguna ketika suhu knalpot berada dalam kemampuan konstruksi fiberglass yang dipilih dan ketika paparan sisi panas langsung yang ekstrem bukan merupakan persyaratan utama.

Mengapa fiberglass tetap digunakan secara luas

Keunggulannya bukan sekadar harga.

Fiberglass mudah untuk:

• dipotong;

• dijahit;

• dilaminasi;

• dibungkus;

• diberi selongsong;

• dikombinasikan dengan pelapis;

• digabungkan ke dalam sistem berlapis.

Hal ini memberikan kebebasan yang cukup besar bagi desainer saat memproduksi isolasi pipa knalpot khusus.

Kapan harus beralih dari fiberglass

Jika suhu sisi panas mendekati atau melebihi rentang operasi yang andal dari konstruksi fiberglass standar, desain harus beralih ke serat suhu yang lebih tinggi atau melindungi fiberglass di balik lapisan sisi panas lainnya.

Di situlah silika menjadi penting.

---

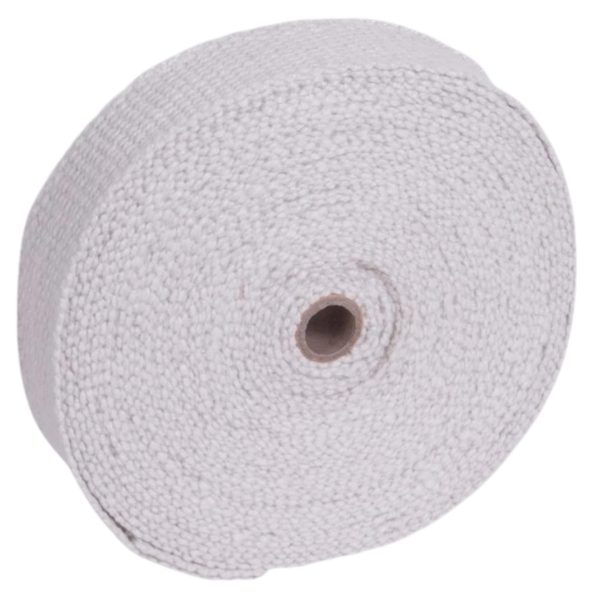

Serat Silika Tinggi: Untuk Paparan Panas yang Lebih Parah

Tekstil silika tinggi adalah keluarga material yang penting untuk isolasi pipa knalpot suhu tinggi.

Dibandingkan dengan fiberglass konvensional, material silika tinggi dipilih di mana ketahanan yang lebih kuat terhadap paparan suhu tinggi yang berkelanjutan diperlukan.

Produk ini dapat dipasok sebagai:

• kain tenun;

• pita;

• selongsong;

• pelapis isolasi;

• pelapis selimut;

• pembungkus knalpot.

BSTFLEX juga bekerja dengan tekstil silika tinggi untuk aplikasi perlindungan suhu ekstrem lainnya, memberikan peran yang mapan bagi material tersebut dalam sistem isolasi suhu tinggi.

Lokasi terbaik untuk silika

Material silika tinggi sangat relevan di sekitar:

• mesin diesel berdaya tinggi;

• sistem pembuangan dengan turbocharger;

• manifold;

• pipa pembuangan panas;

• sistem pembuangan generator;

• pipa pembuangan industri.

Silika tidak secara otomatis berarti “membuat seluruh selimut dari silika”

Pada banyak selimut yang direkayasa, lapisan silika dapat dikonsentrasikan di tempat yang suhunya paling tinggi.

Sebagai contoh:

Sisi panas: kain silika
Tengah: inti isolasi
Sisi luar: serat kaca berlapis atau lapisan pelindung mekanis

Hal ini dapat mencapai kinerja keseluruhan dan pengendalian biaya yang lebih baik daripada membuat setiap lapisan dari tekstil suhu tinggi yang sama.

---

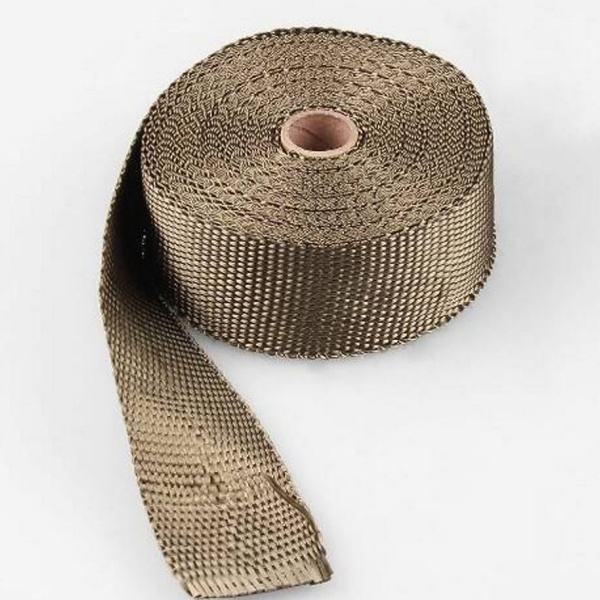

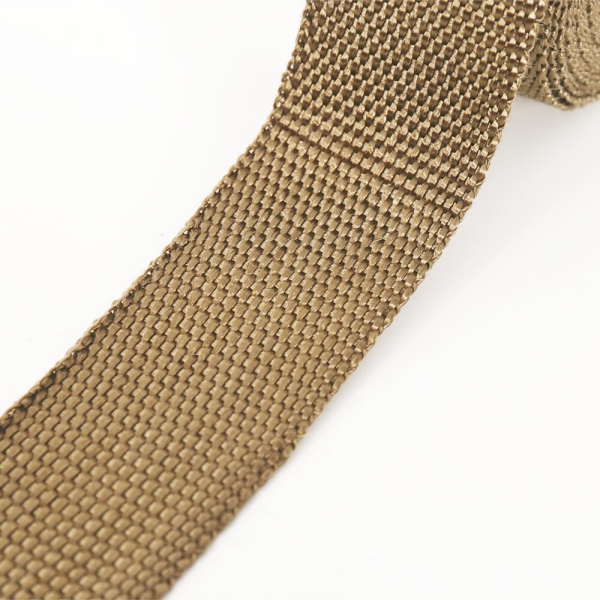

Serat Basalt: Berguna untuk Perlindungan Knalpot yang Fleksibel

Serat basalt menempati posisi penting antara tekstil knalpot konvensional dan isolasi suhu ekstrem khusus.

Material ini sangat dikenal di pasar otomotif dan knalpot performa.

Tekstil basalt dapat diproduksi menjadi produk fleksibel seperti:

• pembungkus knalpot;

• pita;

• selongsong;

• komponen selimut.

Fleksibilitasnya membuatnya berguna di tempat yang isolasinya harus mengikuti geometri pipa yang melengkung.

Di mana basalt masuk akal

Aplikasi umum meliputi:

• header;

• pipa pembuangan;

• sistem pembuangan sepeda motor;

• pipa knalpot otomotif;

• selimut termal berbentuk.

Basalt sangat menarik jika fleksibilitas pemasangan itu penting.

Di mana basalt kurang cocok

Untuk saluran knalpot generator besar yang memerlukan target suhu permukaan eksternal yang ditentukan, sekadar membungkus pipa dengan pita basalt mungkin tidak cukup.

Sistem selimut berlapis yang lebih tebal mungkin memberikan kontrol yang lebih besar.

Ini mengilustrasikan perbedaan penting:

Serat dengan ketahanan panas yang lebih tinggi belum tentu merupakan sistem isolasi dengan kinerja termal yang lebih baik.

Ketebalan, kepadatan, metode pemasangan, dan pergerakan udara semuanya berpengaruh.

---

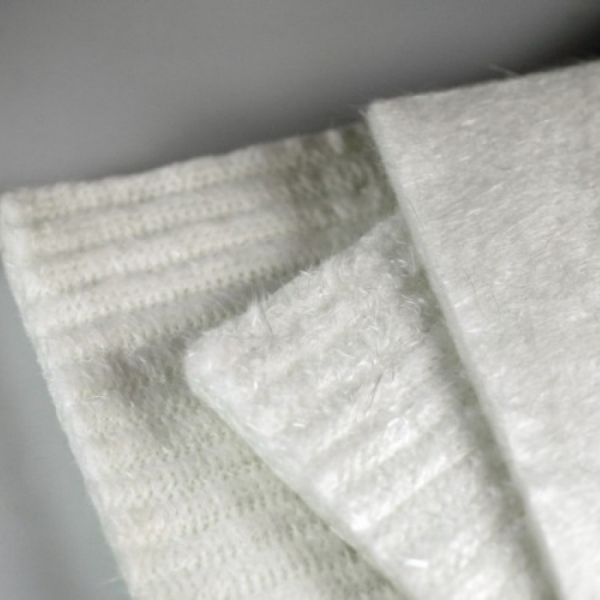

Inti Serat Keramik dan Suhu Tinggi: Saat Ketebalan Isolasi Harus Bekerja Lebih Keras

Beberapa sistem knalpot membutuhkan ketahanan termal yang jauh lebih besar daripada yang dapat diberikan oleh lapisan tekstil tipis.

Ini umum terjadi di mana:

• suhu knalpot tinggi;

• personel bekerja dekat dengan pipa;

• suhu ruang harus dikendalikan;

• komponen di dekatnya memiliki batas suhu rendah;

• ruang pemasangan terbatas.

Dalam kasus ini, inti isolasi suhu tinggi dapat diperkenalkan.

Tergantung pada aplikasinya, ini dapat mencakup isolasi serat suhu tinggi berbasis keramik atau serat rekayasa lainnya.

Inti tersebut memberikan ketahanan termal.

Biasanya tidak dibiarkan terbuka.

Sebaliknya, inti tersebut dibungkus di antara lapisan pelindung.

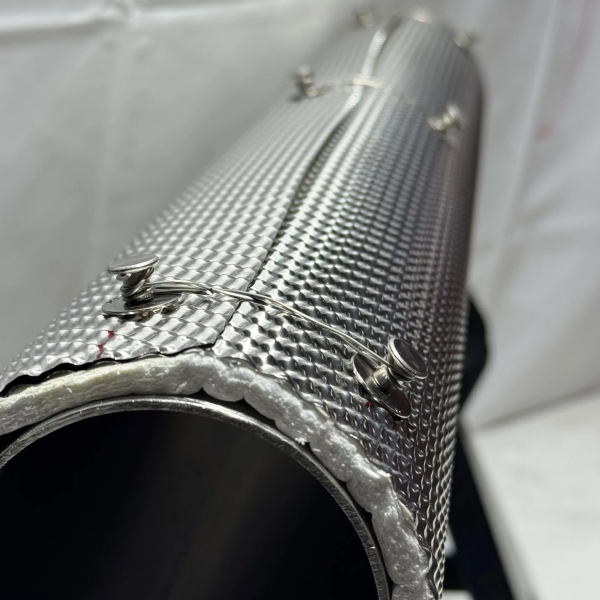

Konstruksi tipikal bisa berupa:

jaring baja tahan karat atau kain suhu tinggi

inti isolasi suhu tinggi

kain luar berlapis

Ini sangat berbeda dari pembungkus knalpot dasar.

Ini lebih berperilaku seperti jaket termal yang dapat dilepas.

---

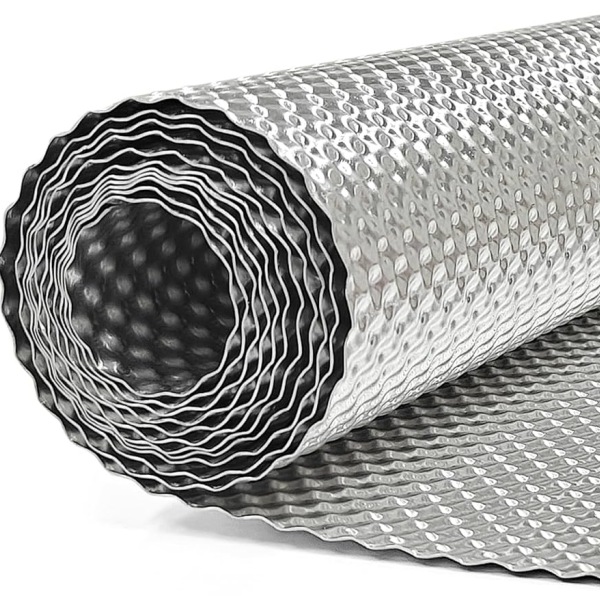

Baja Tahan Karat: Perlindungan Daripada Isolasi Massal

Baja tahan karat sering disebut sebagai bahan isolasi pipa knalpot, tetapi secara teknis baja tahan karat menjalankan peran yang berbeda dari isolasi berserat.

Baja tahan karat itu sendiri biasanya tidak dipilih karena merupakan isolator termal yang tebal.

Nilainya berasal dari:

• ketahanan suhu;

• kekuatan mekanis;

• ketahanan oksidasi;

• perlindungan abrasi;

• stabilitas struktural;

• kesesuaian untuk pelindung tipis yang dibentuk.

BSTFLEX telah menggunakan baja tahan karat dalam konstruksi pelindung panas knalpot, termasuk sistem isolasi logam untuk aplikasi knalpot.

Baja tahan karat dapat digunakan sebagai

Jaket luar

Melindungi isolasi lunak dari kerusakan.

Sisi yang menghadap panas

Menyediakan permukaan yang tahan lama di dekat komponen knalpot.

Penguat jaring

Memperkuat selimut fleksibel.

Pelindung panas kaku

Menciptakan penghalang antara pipa dan komponen di dekatnya.

Di mana baja tahan karat menjadi sangat berharga

• peralatan berat;

• kendaraan jalan raya;

• lingkungan laut;

• mesin industri;

• instalasi dengan getaran tinggi;

• area yang terpapar kontak mekanis.

Sistem isolasi lunak mungkin memiliki ketahanan termal yang sangat baik tetapi masa pakai mekanis yang buruk jika permukaan luarnya terus-menerus bergesekan dengan komponen lain.

Lapisan pelindung baja tahan karat dapat mengatasi masalah tersebut.

---

Aluminium: Sangat Baik untuk Panas Radiasi, Bukan Pengganti Isolasi Tebal

Aluminium banyak digunakan dalam manajemen termal otomotif karena bobotnya yang ringan dan kemampuannya untuk berfungsi sebagai penghalang panas reflektif.

Namun, jangan disalahartikan dengan inti isolasi knalpot yang tebal.

Jika masalah utamanya adalah:

“Pipa knalpot memancarkan panas ke arah lantai kendaraan.”

pelindung aluminium bisa sangat efektif.

Jika masalahnya adalah:

“Kami perlu mengurangi suhu permukaan eksternal yang dapat diakses dari pipa knalpot generator ini.”

lembaran aluminium tipis saja tidak akan memberikan fungsi yang sama seperti selimut isolasi berlapis.

Aplikasi yang baik untuk aluminium meliputi

• pelindung knalpot bagian bawah bodi mobil;

• pelindung knalpot (muffler);

• penghalang panas lantai;

• pelindung konverter katalitik;

• penghalang ruang mesin.

Efektivitas pelindung logam reflektif juga sangat dipengaruhi oleh celah udara pemasangan.

Itu berarti geometri desain hampir sama pentingnya dengan materialnya.

---

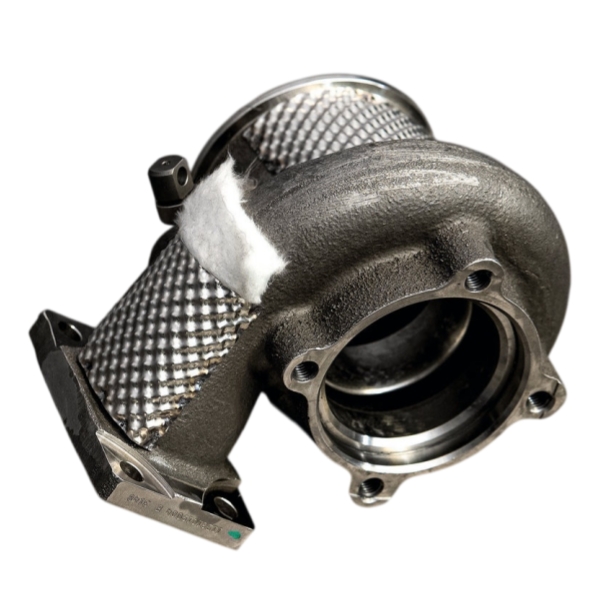

Paduan Nikel: Untuk Lingkungan Knalpot yang Berat

Ada aplikasi di mana aluminium atau baja tahan karat konvensional bukan lagi solusi logam yang ideal.

Mesin berdaya tinggi, sistem olahraga motor, area turbocharger, dan lingkungan knalpot industri yang berat mungkin memerlukan kinerja oksidasi dan suhu tinggi yang lebih kuat.

Paduan nikel dapat dipertimbangkan untuk kondisi ini.

BSTFLEX memproduksi Alloy 625 Inconel Heat Shield untuk aplikasi penghalang termal yang menuntut.

Paduan nikel biasanya tidak dipilih sebagai bahan isolasi knalpot serbaguna berbiaya rendah.

Bahan ini digunakan ketika tuntutan lingkungan membenarkan biaya material tambahan.

Ini mungkin mencakup:

• panas ekstrem yang terlokalisasi;

• siklus termal yang parah;

• korosi;

• kondisi mekanis yang menuntut;

• sistem pembuangan berperforma tinggi.

---

Perbandingan Material yang Benar-benar Penting

Alih-alih hanya membandingkan peringkat suhu, bandingkan apa yang disumbangkan setiap material pada sistem akhir.

Material	Peran Utama	Fleksibilitas	Perlindungan Mekanis	Penggunaan Umum
Fiberglass	Isolasi termal umum	Tinggi	Sedang	Selimut, pembungkus, selongsong
High silica	Perlindungan tekstil suhu lebih tinggi	Tinggi	Sedang	Lapisan sisi panas, pembungkus, selimut
Basalt	Tekstil suhu tinggi yang fleksibel	Tinggi	Sedang	Pembungkus knalpot, isolasi otomotif
Inti serat suhu tinggi	Lapisan isolasi utama	Sedang	Rendah tanpa penutup	Selimut dan jaket tebal
Aluminium	Penghalang panas radiasi	Rendah ke sedang	Sedang	Pelindung kolong dan pipa
Baja tahan karat	Perlindungan mekanis dan sisi panas	Rendah	Tinggi	Pelindung, jaket, jaring
Paduan nikel	Perlindungan termal logam untuk penggunaan berat	Rendah	Tinggi	Lingkungan knalpot ekstrem

Tidak ada satu kolom pun yang mengidentifikasi pemenang universal.

Itulah mengapa pemilihan material harus mengikuti aplikasinya.

---

Material Isolasi Pipa Knalpot Generator

Instalasi generator menciptakan kombinasi kebutuhan yang sangat menuntut.

Pipa knalpot dapat melewati:

• selungkup akustik;

• ruang mesin;

• kontainer;

• rumah peralatan.

Panas yang dilepaskan dari pipa dapat memengaruhi orang dan peralatan di sekitarnya.

Oleh karena itu, isolasi generator sering kali lebih memilih jaket berlapis yang dapat dilepas.

Konsep teknik yang umum dapat menggabungkan:

• lapisan sisi panas yang tahan lama;

• inti isolasi termal yang substansial;

• jaket pelindung luar;

• pengencang mekanis.

Mengapa harus bisa dilepas?

Karena sistem knalpot generator memiliki titik servis.

Pembungkus permanen dapat membuat inspeksi di masa mendatang menjadi lebih sulit.

Untuk alasan ini, material isolasi pipa knalpot generator harus dievaluasi bersama dengan kebutuhan pemeliharaan daripada sekadar memilih serat paling tebal yang tersedia.

---

Sistem Knalpot Kapal Membutuhkan Lebih dari Sekadar Ketahanan Suhu

Lingkungan laut menghadirkan masalah pemilihan lainnya.

Isolasi mungkin terpapar pada:

• kelembapan;

• air;

• garam;

• minyak;

• getaran;

• ventilasi terbatas.

Serat yang mampu menangani suhu gas buang dengan baik mungkin masih memerlukan lapisan luar yang sesuai agar dapat bertahan di lingkungan laut.

Oleh karena itu, sistem gas buang kapal tipe kering sering kali mendapatkan manfaat dari jaket isolasi yang dapat dilepas dengan lapisan eksternal pelindung.

Perhatian khusus harus diberikan pada:

• pipa riser gas buang;

• siku pipa;

• flensa;

• sambungan turbocharger;

• pipa gas buang generator.

Sistem material juga harus memungkinkan komponen gas buang di bawahnya untuk diperiksa bila diperlukan.

---

Isolasi Gas Buang Otomotif Sering Kali Terbatas oleh Ruang

Kendaraan menciptakan tantangan desain yang hampir berlawanan.

Ruang bisa sangat terbatas.

Mungkin tidak ada ruang untuk selimut yang dapat dilepas yang tebal di sekitar setiap bagian gas buang.

Inilah sebabnya mengapa sistem otomotif sering kali menggabungkan beberapa material.

Sebagai contoh:

Header:basalt atau pembungkus gas buang lainnya

Rumah turbo:selimut isolasi yang pas

Downpipe:selimut termal berbentuk

Konverter katalitik:pelindung panas baja tahan karat atau aluminium

Lantai:penghalang reflektif ringan

Oleh karena itu, sistem manajemen termal otomotif terbaik biasanya merupakan kombinasi material, bukan satu "isolasi gas buang terbaik" saja.

---

Mengapa Peringkat Suhu Maksimum Bisa Menyesatkan

Peringkat suhu memang berguna, tetapi harus diinterpretasikan dengan benar.

Spesifikasi material dapat merujuk pada:

• paparan terus-menerus;

• paparan intermiten;

• puncak durasi pendek;

• api langsung;

• ketahanan material.

Ini bukan kondisi yang setara.

Material yang tetap utuh secara fisik pada suhu tertentu tidak secara otomatis berarti selimut isolasi yang sudah jadi akan mempertahankan suhu permukaan eksternal yang diperlukan pada kondisi yang sama.

Performa sistem lengkap bergantung pada:

• tebal isolasi;

• kepadatan;

• suhu sumber panas;

• durasi paparan;

• aliran udara;

• suhu lingkungan;

• kondisi kontak;

• kompresi pemasangan.

Untuk proyek teknik, kondisi layanan penuh harus ditentukan.

---

Cara yang Lebih Baik untuk Menentukan Isolasi Knalpot Suhu Tinggi

Daripada hanya mengirimkan kepada pemasok:

Suhu knalpot: 700°C

sediakan ringkasan termal yang lebih lengkap.

Sumber Panas

• pipa knalpot;

• manifold;

• turbocharger;

• peredam;

• siku-siku.

Data Operasional

• suhu permukaan kontinu;

• penyimpangan maksimum;

• durasi operasional.

Geometri

• diameter luar pipa;

• panjang isolasi;

• tekukan;

• flensa;

• braket.

Persyaratan Termal

• suhu permukaan luar yang diperlukan;

• batas suhu komponen terdekat;

• tebal isolasi yang tersedia.

Lingkungan

• otomotif;

• kelautan;

• generator;

• industri stasioner;

• luar ruangan;

• terlampir.

Persyaratan Mekanis

• tingkat getaran;

• abrasi;

• kelembapan;

• paparan minyak;

• kemudahan untuk dilepas.

Informasi ini memungkinkan produsen untuk memilih sistem material daripada menebak-nebak dari satu nilai suhu saja.

---

Tiga Kombinasi Material Praktis

Untuk banyak proyek nyata, solusinya lebih menyerupai salah satu dari berikut ini.

Jaket Pipa Knalpot Serbaguna

Cocok untuk banyak aplikasi diesel atau industri.

Kemungkinan arsitektur:

kain bagian dalam tahan panas + isolasi berserat + kain bagian luar yang tahan lama

Ini memberikan fleksibilitas dan pemasangan yang dapat dilepas.

---

Selimut Knalpot Suhu Lebih Tinggi

Digunakan di mana sisi panas menuntut ketahanan suhu yang lebih kuat.

Kemungkinan arsitektur:

kain sisi panas silika tinggi + inti isolasi suhu tinggi + jaket luar yang diperkuat

Ini memisahkan persyaratan permukaan suhu tinggi dari persyaratan perlindungan mekanis.

---

Sistem Berlapis Logam untuk Tugas Berat

Digunakan di mana suhu dan daya tahan fisik sama-sama menuntut.

Kemungkinan arsitektur:

pelapis baja tahan karat atau paduan nikel + inti isolasi + sistem pemasangan yang diperkuat

Jenis desain ini sangat relevan di mana kontak mekanis, kontaminasi, atau kondisi layanan yang berat akan dengan cepat merusak tekstil yang terbuka.

---

Apa Material Isolasi Pipa Knalpot Terbaik?

Jawabannya bergantung pada pekerjaan yang harus dilakukan oleh material tersebut.

Pilih fiberglass jika tekstil termal yang serbaguna dan ekonomis sudah sesuai.

Pilih silika tinggi jika tekstil sisi panas memerlukan kemampuan suhu tinggi yang lebih kuat.

Pertimbangkan basalt untuk pembungkus knalpot yang fleksibel dan aplikasi termal otomotif.

Gunakan inti serat suhu tinggi jika diperlukan ketahanan termal yang signifikan.

Gunakan aluminium terutama jika tujuan utamanya adalah pantulan panas radiasi yang ringan.

Gunakan baja tahan karat jika daya tahan mekanis dan perlindungan suhu tinggi menjadi hal yang penting.

Pertimbangkan paduan nikel untuk kondisi termal dan lingkungan yang ekstrem.

Untuk banyak sistem pembuangan yang menuntut, hasil terbaik diperoleh dengan menggabungkan dua atau lebih material ini.

Itulah sebabnya konstruksi isolasi lengkap harus selalu dievaluasi alih-alih hanya memilih material isolasi pembuangan dari tabel suhu saja.

BSTFLEX memproduksi isolasi pipa pembuangan, selimut yang dapat dilepas, pembungkus panas, pelapis fleksibel, dan pelindung panas pembuangan logam khusus untuk sistem pembuangan otomotif, kelautan, mesin diesel, generator, dan industri.

Untuk proyek khusus, berikan dimensi pipa pembuangan, suhu operasi berkelanjutan, lingkungan pemasangan, ketebalan isolasi yang tersedia, dan jumlah yang diperlukan. Pemilihan material kemudian dapat didasarkan pada kondisi termal dan mekanis aktual dari aplikasi tersebut.
