Isolasi Pipa Knalpot Generator dan Selimut Knalpot yang Dapat Dilepas

Saluran pembuangan generator harus melakukan lebih dari sekadar membawa gas panas keluar dari selungkup. Saluran tersebut harus tetap dapat diakses untuk pemeriksaan, mengakomodasi pergerakan, dan menjaga peralatan di sekitarnya tetap dalam batas suhunya. Menambahkan isolasi tidak boleh membuat pekerjaan tersebut menjadi lebih sulit.

Isolasi pipa pembuangan generator dapat disediakan sebagai jaket yang dapat dilepas untuk jalur pipa lurus, selimut berbentuk untuk siku, dan penutup terpisah untuk flensa atau peredam suara. Konstruksinya harus mengikuti tata letak pembuangan yang disetujui, dengan pemilihan material berdasarkan kondisi operasi, bukan hanya berdasarkan output generator.

BSTFLEX memproduksi selimut isolasi pembuangan yang dapat dilepas khusus untuk peralatan bersuhu tinggi. Untuk proyek genset, berikan gambar pipa, persyaratan suhu, dan titik akses pemeliharaan agar isolasi yang diusulkan dapat ditinjau sebagai satu kesatuan rakitan.

Tentukan Jalur Pembuangan sebagai Serangkaian Bagian yang Dapat Diservis

Pertimbangkan pipa yang membentang dari outlet mesin melalui siku ke peredam suara. Penutup isolasi yang kontinu mungkin tampak mudah, tetapi menjadi tidak praktis ketika teknisi perlu mengakses flensa siku atau sambungan peredam suara.

Spesifikasi yang lebih berguna mengidentifikasi di mana setiap bagian isolasi dimulai dan berakhir. Pipa lurus, tikungan, dan sambungan servis kemudian dapat ditutup secara terpisah, dengan detail sambungan yang dirancang untuk membatasi area panas yang terpapar tanpa menghalangi pembongkaran.

Pengaturan berikut adalah titik awal untuk diskusi, bukan desain pemasangan universal.

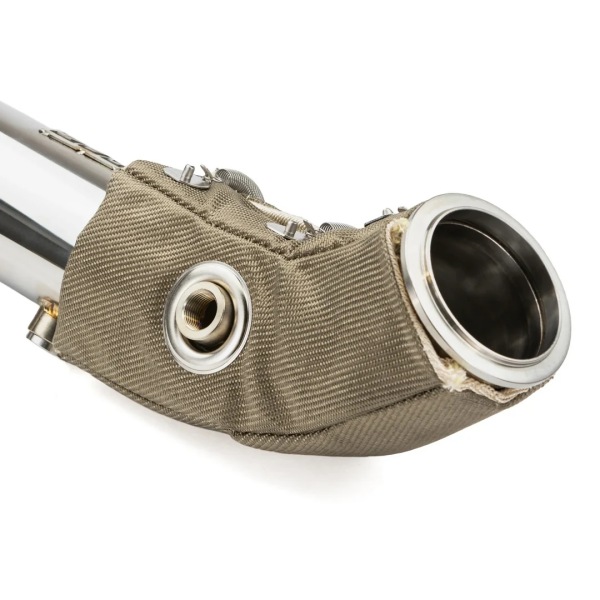

Untuk bagian melengkung, selimut isolasi termal siku BSTFLEX menyediakan referensi produk untuk mendiskusikan kesesuaian. Konfirmasikan diameter sebenarnya, geometri tikungan, dan suhu sebelum memilih konstruksi untuk pemasangan generator.

Tiga Suhu yang Harus Ada dalam Spesifikasi

Permintaan yang hanya menyatakan suhu pembuangan menyisakan pertanyaan penting yang belum terjawab: di mana suhu tersebut diukur?

Suhu gas buang menjelaskan gas di dalam pipa. Ini adalah informasi operasi yang berguna, tetapi tidak secara otomatis sama dengan suhu logam pada antarmuka isolasi.

Suhu permukaan pipa adalah kondisi sisi panas yang relevan untuk sistem isolasi kontak. Gunakan data terukur atau informasi desain produsen peralatan, dan identifikasi beban operasi yang terkait dengan nilai tersebut.

Suhu permukaan luar selimut adalah target kinerja untuk rakitan yang dipasang. Tentukan bersama dengan kondisi lingkungan, aliran udara, lokasi pengukuran, dan status operasi generator.

Untuk isolasi knalpot generator diesel, sertakan kondisi pengoperasian yang disetujui yang paling berat, bukan hanya latihan singkat tanpa beban. Jika regenerasi pasca-pemrosesan mengubah profil suhu, dapatkan batas yang relevan dan batasan isolasi dari produsen peralatan.

Peringkat suhu tinggi untuk satu serat tidak menetapkan suhu yang diizinkan untuk seluruh selimut. Lapisan sisi panas, inti, penutup luar, benang, dan pengencang semuanya harus sesuai dengan kondisi layanan setempat.

Pilih Bahan Isolasi Pipa Knalpot Generator Berdasarkan Lapisan

Spesifikasi harus menjelaskan fungsi setiap lapisan daripada menyebutkan satu bahan untuk seluruh jaket.

Lapisan sisi panas melindungi rakitan isolasi

Lapisan dalam harus sesuai dengan suhu, kontak, dan kondisi penanganan di pipa. Tergantung pada desainnya, tekstil tahan panas atau lapisan logam mungkin sesuai. Identifikasi tingkat bahan dan paparan yang dituju daripada mengandalkan deskripsi umum seperti kain suhu tinggi.

Inti memberikan ketahanan termal utama

Isolasi berserat suhu tinggi berbahan fiberglass, silika, atau lainnya dapat dipertimbangkan sesuai dengan aplikasinya. Bandingkan data termal, batas layanan, dan ketebalan terpasang dari bahan yang dipilih. Tinjau juga persyaratan penanganan dan data keselamatannya.

Ketebalan isolasi harus pas dengan ruang yang tersedia tanpa tertekan secara tidak sengaja pada braket atau peralatan di sekitarnya. Tentukan konstruksi akhir, bukan hanya ketebalan bahan lepas sebelum fabrikasi.

Penutup luar menangani paparan dan penanganan

Pilih penutup berdasarkan suhu lokal yang diharapkan serta paparan terhadap abrasi, cuaca, atau kontaminasi. Tekstil berlapis mungkin cocok untuk satu pemasangan, sementara konstruksi pelindung logam mungkin diperlukan di pemasangan lain.

Jangan perlakukan jaring baja tahan karat sebagai penghalang kedap cairan atau berasumsi bahwa kain berlapis membuat setiap jahitan dan penutup menjadi kedap air. Jika semprotan oli atau paparan cuaca menjadi masalah, mintalah detail pengaturan penutup yang lengkap.

Untuk perbandingan bahan yang lebih luas, lihat bahan isolasi pipa knalpot untuk sistem suhu tinggi. Pilihan lapisan selimut dan pengencang juga dibahas dalam panduan selimut isolasi knalpot kami.

Jangan Ubah Isolasi Termal Menjadi Penahan Mekanis

Selimut knalpot bukanlah penyangga pipa. Pipa knalpot dan peredam memerlukan pengaturan penyangga yang sesuai, dengan berat isolasi disertakan dalam tinjauan mekanis.

Pengencang harus menahan selimut tanpa menjembatani komponen yang bergerak dengan cara yang membatasi pergerakan yang dimaksudkan. Konektor fleksibel dan bellow memerlukan perhatian khusus: jangan menjepit, mengemas, atau membungkusnya seolah-olah itu adalah pipa kaku biasa.

Dapatkan persetujuan produsen komponen sebelum mengisolasi sambungan fleksibel, turbocharger, manifold, atau rumah pasca-pemrosesan. Selimut yang cocok untuk satu pemasangan mesin tidak secara otomatis disetujui untuk mesin lainnya.

Jaga agar saluran pembuangan, sambungan sensor, titik inspeksi, dan bukaan ventilasi yang diperlukan tetap berfungsi. Penetrasi dinding dan atap memerlukan rakitan pelindung yang ditentukan; selimut knalpot bukanlah pengganti detail penetrasi yang disetujui.

Rancang Penutup untuk Orang yang Akan Melepasnya

Sistem pengencang bisa terlihat mudah diakses pada gambar tetapi menjadi sulit dijangkau setelah pipa berada di dalam penutup akustik.

Tempatkan kait, pegas, atau tali di sisi yang dapat diakses di mana pun pemasangan memungkinkan. Periksa apakah selimut dapat dibuka dan ditarik tanpa melepas pipa yang tidak terkait atau merusak kabel di dekatnya. Untuk penutup flensa, sertakan akses yang cukup untuk alat yang diperlukan setelah penutup dilepas.

Untuk set multi-bagian, minta gambar bagian dan identifikasi yang cocok pada selimut. Pesanan penggantian kemudian dapat merujuk pada siku atau bagian pipa tertentu daripada mengandalkan foto penutup yang tidak teridentifikasi.

Penggunaan kembali harus bergantung pada kondisi. Periksa lapisan, jahitan, isolasi, dan perangkat keras pengencang sebelum memasang kembali selimut yang telah dilepas. Bagian yang rusak atau terkontaminasi memerlukan evaluasi daripada penggunaan kembali secara otomatis.

Sesuaikan Jaket dengan Lingkungan Pemasangan

Untuk generator yang dipasang di ruang pabrik, tinjau jarak ke jalur servis, kabel, dan peralatan di dekatnya. Untuk genset dalam kontainer, periksa pembukaan pintu, pelepasan panel, dan apakah penutup tetap dapat diakses di dalam selungkup.

Jalur pipa luar ruangan memperkenalkan persyaratan lain: sistem penutup yang dirancang untuk paparan cuaca yang diharapkan. Tanyakan bagaimana sambungan, penetrasi, dan terminasi akan dilindungi, daripada hanya mengandalkan deskripsi kain luar saja.

Isolasi knalpot mengurangi perpindahan panas dari permukaan yang ditutupinya; isolasi ini tidak menghilangkan semua panas yang dihasilkan oleh mesin, alternator, atau sistem pendingin. Aliran udara pendingin, udara pembakaran, dan pengaturan pembuangan knalpot yang diperlukan tetap menjadi tanggung jawab desain yang terpisah.

Isolasi juga tidak menutup kebocoran knalpot atau mengizinkan pengurangan jarak ke bahan yang mudah terbakar. Perbaiki kerusakan sebelum menutupi pipa dan pertahankan jarak yang disyaratkan oleh produsen peralatan.

Terima Pemasangan Berdasarkan Kesesuaian dan Kinerja Terukur

Sebelum memesan dalam jumlah produksi, sepakati bagaimana set selimut pertama akan dievaluasi. Pemeriksaan berikut memberikan dasar yang berguna untuk rencana penerimaan.

Pemeriksaan kesesuaian: Konfirmasikan diameter pipa, panjang bagian, posisi bukaan, dan penyelarasan penutup. Cari kompresi yang tidak disengaja, celah yang terbuka, dan kontak dengan peralatan yang berdekatan.

Pemeriksaan layanan: Dengan generator dimatikan, didinginkan, dan diisolasi dengan aman sesuai prosedur yang berlaku, lepaskan penutup yang dipilih. Konfirmasikan bahwa flensa, saluran pembuangan, atau titik inspeksi yang dimaksud dapat diakses dan penutup dapat dipasang kembali dengan benar.

Pemeriksaan termal: Minta personel yang berkualifikasi untuk menilai rakitan yang terpasang di bawah kondisi operasi yang disepakati. Catat beban generator, suhu sekitar, status ventilasi, waktu stabilisasi, dan metode pengukuran. Sertakan penutup, jahitan, dan transisi dalam survei suhu, bukan hanya bagian tengah dari area luas yang diisolasi.

Pemeriksaan pasca-siklus: Setelah siklus operasi yang disepakati dan pendinginan yang aman, periksa retensi, gesekan, dan perubahan apa pun pada kesesuaian. Catat revisi sebelum menyetujui desain untuk pesanan berulang.

Laporkan hasil pengukuran beserta kondisi pengujiannya. Selimut yang hanya dideskripsikan sebagai penurun suhu berdasarkan persentase tidak memberi tahu pembeli apakah persyaratan suhu permukaan tertentu telah terpenuhi.

Masukkan Detail Ini ke dalam RFQ

Untuk membandingkan penawaran harga untuk selimut isolasi pipa knalpot generator, berikan geometri, persyaratan termal, dan cakupan pasokan yang sama kepada setiap pemasok.

Geometri: Sediakan diameter luar pipa, panjang isolasi, sudut dan radius tekukan, dimensi flensa, proyeksi baut, penyangga, dan bukaan servis. Sertakan foto yang menunjukkan ruang di sekitar serta komponen knalpot itu sendiri.

Kondisi operasi: Identifikasi model generator dan mesin, data suhu permukaan yang tersedia, profil beban, kondisi lingkungan, dan batasan produsen apa pun terkait isolasi.

Hasil yang diperlukan: Nyatakan selubung isolasi akhir yang diizinkan, target suhu permukaan luar jika berlaku, kondisi pengukuran, dan area yang harus tetap dapat diakses.

Persyaratan pasokan: Tentukan jumlah prototipe dan produksi, pengemasan bagian individu atau set lengkap, persyaratan identifikasi, dan dokumen yang diperlukan bersama penawaran harga.

Minta proposal untuk mengidentifikasi sisi panas, inti, penutup luar, ketebalan akhir nominal, jenis penutup, dan batas bagian. Catat setiap asumsi yang masih memerlukan konfirmasi. Dua penawaran untuk selimut knalpot generator tidak setara jika satu mencakup penutup flensa dan yang lainnya membiarkan setiap sambungan terbuka.

Selimut Knalpot Generator Kustom dari BSTFLEX

BSTFLEX mendukung pengembangan isolasi knalpot kustom dari gambar, dimensi, dan sampel. Produk selimut knalpot yang dapat dilepas adalah titik awal untuk mendiskusikan jaket pipa dan penutup komponen berbentuk; konstruksi akhir harus disepakati berdasarkan persyaratan pemasangan genset.

Untuk proyek yang menggabungkan isolasi yang dapat dilepas dengan pelindung atau pelapis yang dibentuk, tinjau rangkaian produk pelindung panas dan isolasi knalpot. Panduan pemilihan isolasi pipa knalpot kami mencakup konstruksi alternatif di mana jaket yang dapat dilepas bukanlah pendekatan yang lebih disukai.

Kirimkan gambar knalpot generator Anda ke BSTFLEX untuk mendapatkan penawaran harga. Sertakan kondisi operasi, cakupan yang diperlukan, jarak bebas yang tersedia, dan jumlah agar set selimut yang diusulkan dapat ditinjau untuk kesesuaian, persyaratan termal, dan akses servis.
