ID vs OD Saluran Pemanas: Cara Mengukur Selang Saluran 60mm, 65mm, 75mm, dan 90mm
Kesalahan ukuran saluran pemanas sering terjadi pada sistem pemanas diesel, pemanas parkir, pemanas RV, dan pemanas kapal. Seorang pembeli mungkin meminta saluran pemanas 60mm, sementara yang lain mungkin mendeskripsikan selang yang sama sebagai saluran pemanas 65mm karena satu pengukuran mengacu pada diameter dalam dan yang lainnya mengacu pada diameter luar. Perbedaan ini dapat menyebabkan pemilihan selang yang salah, sambungan longgar, pemasangan yang sulit, serta peredam atau kisi-kisi outlet yang tidak cocok.
Aturan yang paling penting sederhana: saluran udara hangat biasanya dipilih berdasarkan ID, atau diameter dalam, karena ID mengontrol aliran udara dan harus sesuai dengan outlet pemanas, adaptor, ventilasi, atau peredam. OD, atau diameter luar, mencakup dinding saluran dan dapat berubah sesuai dengan struktur material, lapisan isolasi, lapisan luar, atau penguat.
BSTFLEX menyediakan saluran pemanas, saluran udara hangat APK, saluran udara panas PAP, saluran pemanas diesel berisolasi, dan produk tabung pelindung panas untuk van, RV, kapal, truk, perlengkapan pemanas, dan sistem udara hangat OEM.

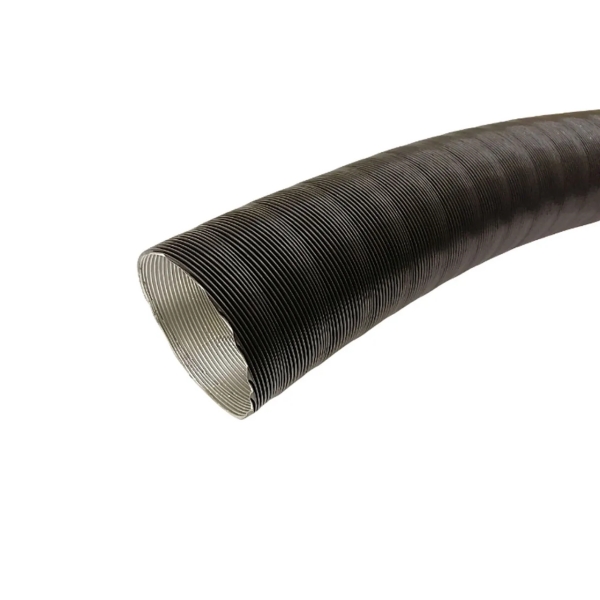

Apa Arti ID dan OD pada Saluran Pemanas?
ID berarti diameter dalam. Ini adalah jalur udara internal dari selang saluran. Dalam sistem pemanas, ID biasanya merupakan pengukuran yang paling penting karena menentukan apakah saluran tersebut pas dengan outlet pemanas, ventilasi udara, peredam, cabang Y, atau adaptor.
OD berarti diameter luar. Ini adalah diameter eksternal dari selang saluran lengkap. OD mencakup dinding saluran dan lapisan permukaan luar apa pun. Untuk saluran pemanas berisolasi, OD juga mencakup lapisan isolasi, sehingga diameter luar mungkin jauh lebih besar daripada ukuran jalur udara.
| Pengukuran | Arti | Mengapa Itu Penting | Kesalahan Umum Pembeli |
|---|---|---|---|
| ID | Diameter dalam jalur udara saluran | Harus sesuai dengan sambungan outlet pemanas, peredam, adaptor, atau ventilasi udara | Pembeli mengukur bagian luar dan memesan ukuran saluran nominal yang salah |
| OD | Diameter luar termasuk dinding, lapisan luar, atau isolasi | Menentukan apakah selang muat melalui panel, lubang, kabinet, atau klip | Pembeli menganggap OD sama dengan ukuran saluran dan mengabaikan jalur udara internal |

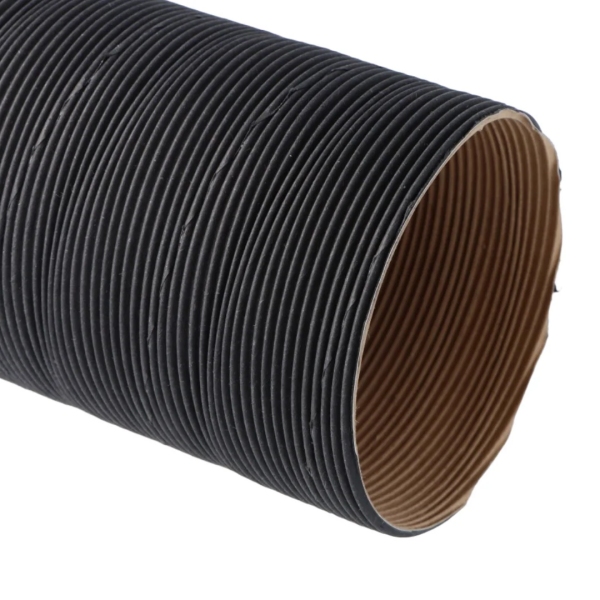

Mengapa Saluran Pemanas 60mm dan 65mm Sering Tertukar
Kebingungan ukuran 60mm dan 65mm biasanya terjadi karena pembeli mengukur bagian saluran yang berbeda. Selang saluran mungkin memiliki jalur udara internal mendekati 60mm sementara bodi luarnya lebih besar karena ketebalan dinding, bentuk spiral, lapisan luar, atau permukaan pelindung. Jika pembeli mengukur bagian luar dan menyebutnya 65mm, tetapi pemasok memberikan penawaran diameter dalam 65mm, produk akhir mungkin terlalu besar untuk outlet pemanas asli.
Oleh karena itu, semua pesanan B2B harus menyatakan apakah ukuran tersebut adalah ID atau OD. Saat saluran terhubung ke outlet pemanas, peredam, adaptor, atau kisi-kisi outlet, ID harus dikonfirmasi terlebih dahulu. Saat saluran melewati lubang, panel, klip, atau ruang kabinet yang sempit, OD juga harus diperiksa.
Gunakan ID (Diameter Dalam) Saat Anda Memastikan:
- Ukuran sambungan outlet pemanas
- Ukuran kisi outlet atau ventilasi udara
- Kompatibilitas reducer atau adaptor
- Ukuran konektor cabang Y
- Selang saluran pengganti untuk sistem pemanas yang ada
- Jalur aliran udara saluran udara hangat
Gunakan OD (Diameter Luar) Saat Anda Memastikan:
- Apakah saluran muat melalui lubang lantai atau bukaan dinding
- Ruang yang tersedia di belakang panel, kursi, atau kabinet
- Ukuran akhir setelah isolasi ditambahkan
- Celah klip, braket, atau dudukan
- Ruang pengemasan untuk kit pemanas dengan panjang tetap
- Jarak aman permukaan luar di dekat komponen lain
Cara Mengukur Saluran Pemanas dengan Benar
Pengukuran yang benar harus dimulai dari titik sambungan, bukan dari nama produk. Gunakan jangka sorong atau penggaris yang akurat jika memungkinkan. Jika Anda hanya memiliki selang lama, ukur diameter dalam dan diameter luar, lalu kirimkan foto ke pemasok.
| Langkah | Apa yang Diukur | Cara Mengukur | Mengapa Ini Penting |
|---|---|---|---|
| 1 | OD outlet pemanas atau ukuran konektor | Ukur bagian tempat saluran akan digeser masuk atau dihubungkan | Ini memastikan ID saluran atau ukuran adaptor yang diperlukan |
| 2 | ID saluran asli | Ukur diameter dalam dari bukaan selang lama | Ini adalah acuan utama untuk saluran pengganti |
| 3 | OD saluran asli | Ukur bagian luar badan selang | Ini memastikan ruang jalur dan rentang ketebalan dinding |
| 4 | Sambungan kisi outlet atau ventilasi | Ukur outlet udara, leher ventilasi, atau konektor cabang | Semua bagian yang terhubung harus sesuai dengan ukuran saluran |
| 5 | Panjang jalur | Ukur jalur dari outlet pemanas ke outlet udara akhir | Panjang yang tepat mengurangi terbuangnya bahan, kebocoran, dan tekanan pemasangan |
| 6 | Jarak bebas yang tersedia | Periksa lubang, panel, kabinet, tekukan, dan ruang pemasangan | Penting untuk saluran berinsulasi dan ukuran yang lebih besar seperti 90mm |

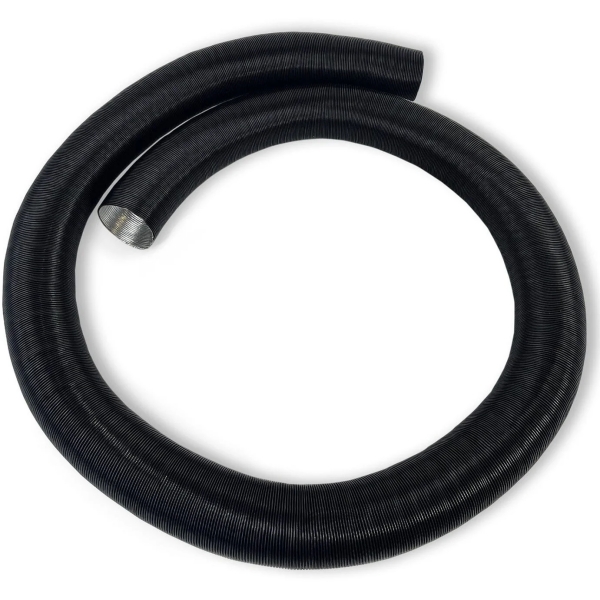

Ukuran Saluran Pemanas Umum dan Catatan Pengukuran

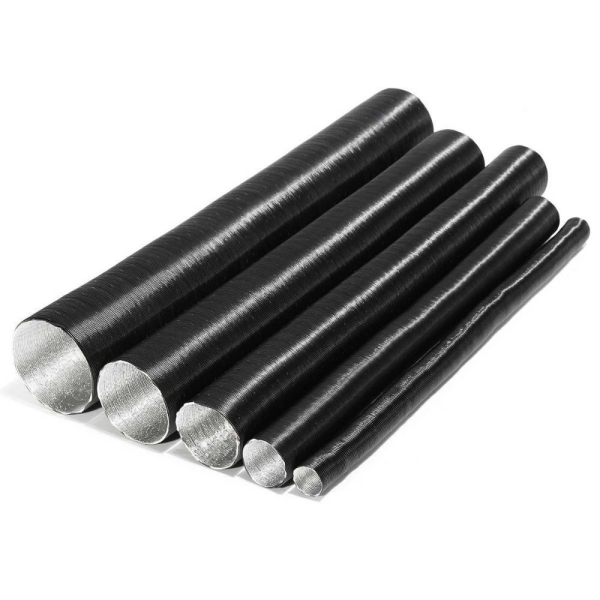

Ukuran saluran udara hangat yang umum meliputi 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm, dan 102mm. Beberapa ukuran merupakan ukuran diameter dalam yang sebenarnya, sementara yang lain mungkin digunakan oleh pembeli sebagai deskripsi diameter luar. Selalu konfirmasikan dasar pengukuran sebelum memberikan penawaran.
| Istilah Ukuran | Kemungkinan Arti | Aplikasi Umum | Apa yang Harus Dikonfirmasi |
|---|---|---|---|
| Saluran pemanas 50mm | Biasanya merujuk pada diameter dalam | Sistem pemanas ringkas dan jalur kabin kecil | Konfirmasikan ukuran outlet pemanas dan sambungan ventilasi |
| Saluran pemanas 60mm | Biasanya merujuk pada diameter dalam | Van, RV, kapal, dan sistem pemanas diesel ringkas | Periksa apakah pembeli mengukur ID atau bodi luar |
| Saluran pemanas 65mm | Dapat merujuk pada OD, OD konektor, atau ID khusus tergantung pasar | Saluran pengganti, adaptor, dan suku cadang pemasangan | Tanyakan apakah 65mm adalah ukuran ID, OD, atau adaptor |
| Selang saluran pemanas 75mm | Biasanya merujuk pada diameter dalam | Sistem udara hangat sedang, RV, truk, dan sistem pemanas kapal | Konfirmasikan ukuran kisi-kisi outlet, pereduksi, dan konektor cabang |
| Saluran udara hangat 80mm | Biasanya merujuk pada diameter dalam | Sistem pemanas sedang hingga besar dan distribusi udara kabin | Periksa jarak bebas jalur dan ruang tekukan |
| Saluran pemanas diesel 90mm | Biasanya merujuk pada diameter dalam | Sistem pemanas besar, kapal, RV, dan jalur aliran udara tinggi | Konfirmasikan radius tekukan, konektor, dan OD akhir |
| Saluran pemanas 100mm | Biasanya merujuk pada diameter dalam | Sistem udara hangat aliran tinggi dan tata letak pemanas OEM | Periksa persyaratan pereduksi, outlet, dan pengemasan |
| Saluran pemanas 102mm | Mungkin merupakan ekuivalen metrik atau ukuran khusus pasar | Sistem penggantian, outlet besar, dan proyek saluran khusus | Konfirmasi sampel atau gambar asli sebelum produksi |
Saluran Pemanas 60mm: Apa yang Perlu Diperiksa
Saluran pemanas 60mm adalah salah satu ukuran selang udara hangat yang paling umum untuk pemasangan pemanas diesel ringkas. Ukuran ini banyak digunakan di van, RV, kapal kecil, kabin, dan sistem pemanas tambahan. Saat memesan saluran 60mm, konfirmasikan apakah 60mm adalah diameter dalam selang, diameter luar konektor, atau ukuran nominal yang digunakan oleh pembeli.
- Ukur outlet pemanas dan ID saluran asli.
- Periksa apakah kisi-kisi outlet juga menggunakan koneksi 60mm.
- Konfirmasikan apakah saluran tersebut berstruktur standar, APK, PAP, atau berinsulasi.
- Untuk saluran berinsulasi, konfirmasikan OD akhir setelah insulasi.
Saluran Pemanas 65mm: Mengapa Ukuran Ini Perlu Konfirmasi Cermat
Saluran pemanas 65mm sering kali menjadi sumber kebingungan. Dalam beberapa percakapan pembelian, 65mm mungkin menggambarkan diameter luar selang yang memiliki jalur udara internal lebih kecil. Dalam kasus lain, ini mungkin ukuran konektor yang sebenarnya atau ID saluran khusus. Pemasok tidak boleh berasumsi mengenai artinya tanpa konfirmasi.
Jika pembeli meminta saluran 65mm, respons paling aman adalah meminta foto, sampel asli, pengukuran outlet pemanas, dan klarifikasi ID atau OD. Hal ini menghindari penyediaan saluran yang terlalu besar atau terlalu kecil untuk sistem pemanas.
Saat Pembeli Meminta Saluran 65mm, Tanyakan:
- Apakah 65mm adalah diameter dalam atau diameter luar?
- Apakah saluran tersebut dipasang di atas konektor, ke dalam adaptor, atau ke outlet pemanas?
- Berapa ID dan OD selang lama?
- Apakah diperlukan selongsong insulasi?
- Apakah pemasangan menggunakan pereduksi atau kisi-kisi outlet?
- Bisakah pembeli memberikan sampel atau foto pemasangan?
Selang Saluran Pemanas 75mm: Kompatibilitas Outlet dan Pereduksi
Selang saluran pemanas 75mm umumnya digunakan untuk sistem udara hangat menengah di RV, van, truk, kapal, dan perlengkapan pemanas. Selang ini dapat dihubungkan ke kisi-kisi outlet, konektor cabang, pereduksi, dan adaptor. Karena sistem 75mm sering menggunakan lebih banyak aksesori, pembeli harus mengonfirmasi semua bagian yang terhubung sebelum memesan.
Jika saluran terhubung ke pereduksi, misalnya 90mm ke 75mm, kedua sisi pereduksi harus diperiksa. Jika saluran terlalu kaku atau terlalu tebal di bagian dinding, pemasangan mungkin menjadi sulit meskipun ID nominalnya benar.
Saluran Pemanas Diesel 90mm: Ruang dan Jalur Belokan Itu Penting
Saluran pemanas diesel 90mm digunakan untuk sistem udara hangat yang lebih besar, kabin kapal, RV, dan tata letak pemanas dengan aliran udara tinggi. Karena bodi saluran lebih besar, ruang jalur menjadi lebih penting. Jika insulasi ditambahkan, diameter luar akhir mungkin memerlukan jarak bebas yang lebih besar lagi.
- Konfirmasikan ID outlet pemanas dan ukuran ventilasi atau konektor cabang.
- Periksa apakah jalur memiliki cukup ruang untuk saluran yang lebih besar.
- Konfirmasikan radius belokan dan hindari kompresi tajam.
- Untuk saluran 90mm berinsulasi, periksa diameter luar akhir sebelum produksi.
ID vs OD untuk Saluran Pemanas Berinsulasi
Saluran pemanas berinsulasi memerlukan perhatian khusus karena insulasi mengubah diameter luar tetapi tidak mengubah jalur udara internal jika ID saluran dasar tetap sama. Produk saluran berinsulasi 60mm mungkin masih memiliki jalur udara 60mm, tetapi OD akhir bisa jauh lebih besar tergantung pada ketebalan insulasi.
| Spesifikasi | Apa Artinya | Mengapa Harus Dikonfirmasi |
|---|---|---|
| ID Saluran Dasar | Jalur udara internal saluran | Menentukan kompatibilitas outlet pemanas dan aliran udara |
| OD Saluran Dasar | Diameter luar sebelum insulasi | Berguna untuk membandingkan saluran standar dan struktur dinding |
| Ketebalan Insulasi | Ketebalan busa, kain flanel, atau lapisan insulasi lainnya | Mempengaruhi diameter luar akhir dan jarak bebas perutean |
| OD Akhir | Diameter luar setelah isolasi dan lapisan luar | Menentukan apakah saluran muat melalui lubang, panel, dan kabinet |
Bagaimana Reducer, Adaptor, dan Cabang Y Mempengaruhi Pemilihan Ukuran
Saluran pemanas jarang dipasang sendirian. Saluran ini sering terhubung ke reducer, adaptor, cabang Y, kisi-kisi outlet, dan klem. Komponen-komponen ini dapat mengubah ukuran saluran yang diperlukan. Pembeli mungkin memiliki outlet pemanas 90mm tetapi outlet kabin 75mm setelah reducer, atau jalur cabang 60mm setelah saluran utama yang lebih besar.
| Komponen | Risiko Ukuran | Rekomendasi |
|---|---|---|
| Reducer | Satu sisi mungkin lebih besar dari sisi lainnya, seperti 90mm ke 75mm | Konfirmasi dimensi sisi inlet dan outlet |
| Cabang Y | Saluran utama dan saluran cabang mungkin menggunakan ukuran yang berbeda | Ukur setiap titik koneksi secara terpisah |
| Kisi-kisi Outlet | Leher ventilasi mungkin tidak cocok dengan ukuran outlet pemanas | Konfirmasi ID atau OD leher outlet sebelum memesan saluran |
| Adaptor | Ukuran adaptor mungkin dijelaskan berdasarkan diameter leher luar | Klarifikasi apakah selang terpasang di atas atau di dalam adaptor |
| Klem | Rentang klem harus sesuai dengan diameter luar akhir | Untuk saluran berisolasi, periksa OD akhir sebelum memilih klem |
Informasi Pengukuran Terbaik untuk Dikirim demi Penawaran Harga
Untuk saluran pemanas kustom, foto dan pengukuran mengurangi kesalahan. Penawaran harga yang jelas harus mencakup ID, OD, panjang, struktur, aplikasi, dan detail pengemasan.
- Diameter dalam jalur udara yang diperlukan
- Diameter luar selang saluran yang ada, jika tersedia
- Pengukuran outlet pemanas
- Pengukuran kisi-kisi outlet, reducer, atau adaptor
- Panjang saluran atau panjang gulungan yang diperlukan
- Struktur material: APK, PAP, aluminium foil, atau saluran berisolasi
- Apakah isolasi diperlukan dan batasan OD akhir
- Aplikasi: van, RV, kapal, truk, kabin, atau kit pemanas OEM
- Pengemasan: gulungan curah, panjang potong, label pribadi, atau pengemasan kit OEM
- Foto, gambar, atau sampel asli jika tersedia
Kesalahan Pembelian Umum
Sebagian besar kesalahan ukuran saluran pemanas berasal dari bahasa pengukuran yang tidak jelas. Istilah seperti 60mm, 65mm, 75mm, dan 90mm hanya berguna jika pembeli mengonfirmasi apakah angka tersebut merujuk pada ID, OD, atau ukuran konektor.
- Menggunakan OD sebagai ukuran pemesanan: ini dapat menyebabkan ID saluran tidak pas dengan outlet pemanas.
- Tidak mengukur kisi-kisi saluran keluar: saluran keluar pemanas dan ventilasi akhir mungkin menggunakan ukuran yang berbeda.
- Melupakan pereduksi dan adaptor: komponen ini dapat mengubah ukuran selang yang diperlukan.
- Mengabaikan OD berinsulasi: insulasi meningkatkan diameter luar akhir dan dapat memengaruhi jarak bebas perutean.
- Memesan hanya berdasarkan model pemanas: perlengkapan pemasangan dan komponen yang terhubung mungkin berbeda-beda.
- Tidak menyertakan foto: gambar membantu mengidentifikasi apakah selang terpasang di atas atau di dalam konektor.
Gunakan Bersama dengan Produk BSTFLEX Terkait
Pengukuran saluran yang benar penting untuk semua saluran udara hangat dan produk pelindung panas. Halaman-halaman terkait ini mendukung klaster produk C11 yang sama dan harus ditautkan bersama.
- Tabung Pelindung Panas Aluminized dan Saluran Udara Hangat untuk saluran APK, saluran PAP, selang saluran pemanas, dan produk tabung pelindung panas.
- Ukuran Saluran Pemanas Diesel untuk pemilihan ukuran 50mm, 60mm, 75mm, 80mm, 90mm, dan 100mm.
- Produsen Saluran Udara Hangat APK untuk saluran APK kustom, pasokan massal, dan selang saluran pemanas OEM.
- Saluran Pemanas Diesel Berinsulasi untuk selongsong insulasi saluran pemanas dan saluran APK berinsulasi.
- Tabung Bergelombang Aluminium Foil untuk perutean udara fleksibel dan perlindungan saluran pemantul panas.
Minta Saluran Pemanas Kustom berdasarkan ID dan OD
BSTFLEX memproduksi saluran pemanas, saluran udara hangat APK, saluran udara panas PAP, saluran pemanas diesel berinsulasi, dan produk tabung pelindung panas sesuai dengan diameter dalam, diameter luar, panjang, struktur, dan persyaratan pengemasan yang telah dikonfirmasi.
- Ukuran saluran 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm, dan kustom
- ID kustom untuk kompatibilitas saluran keluar pemanas, ventilasi, pereduksi, atau adaptor
- Kontrol OD untuk lubang panel, braket, klip, dan jarak bebas insulasi
- Struktur saluran APK, PAP, aluminium foil, dan berinsulasi
- Potongan sesuai panjang, gulungan massal, dan pengemasan kit pemanas OEM
- Tersedia label pribadi, penandaan cetak, dan produksi batch
Kesimpulan
ID dan OD saluran pemanas tidak sama. ID mengontrol jalur udara internal dan harus sesuai dengan saluran keluar pemanas, adaptor, pereduksi, atau kisi-kisi saluran keluar. OD mengontrol jarak bebas eksternal dan menjadi sangat penting ketika saluran melewati panel, kabinet, atau rute berinsulasi.
Untuk ukuran seperti 60mm, 65mm, 75mm, dan 90mm, selalu konfirmasikan apakah angka tersebut merujuk pada diameter dalam, diameter luar, atau ukuran konektor. BSTFLEX dapat memproduksi saluran pemanas kustom berdasarkan pengukuran, struktur material, persyaratan insulasi, dan metode pengemasan yang telah dikonfirmasi.
Lihat seri produk lengkap di sini: Produk Saluran Pemanas dan Saluran Udara Hangat BSTFLEX.
FAQ: ID vs OD Saluran Pemanas
Apa arti ID dalam saluran pemanas?
ID berarti diameter dalam (inside diameter). Ini adalah jalur udara internal saluran dan biasanya merupakan ukuran terpenting untuk mencocokkan saluran keluar pemanas, ventilasi, pereduksi, atau adaptor.
Apa arti OD pada saluran pemanas?
OD berarti diameter luar. Ini mencakup dinding saluran, lapisan luar, dan lapisan isolasi apa pun. OD penting untuk memeriksa jarak perutean, lubang panel, klip, dan ruang pemasangan.
Mengapa saluran pemanas 60mm dan 65mm terkadang tertukar?
Kebingungan sering terjadi karena satu ukuran mungkin merujuk pada diameter dalam sementara yang lain mungkin merujuk pada diameter luar atau ukuran konektor. Pembeli harus memastikan apakah 60mm atau 65mm berarti ID, OD, atau dimensi adaptor.
Haruskah saya memesan saluran pemanas berdasarkan ID atau OD?
Untuk aliran udara dan kompatibilitas koneksi, pesanlah berdasarkan ID. Untuk jarak perutean, klip pemasangan, dan jarak saluran berisolasi, pastikan juga OD-nya.
Apakah saluran pemanas berisolasi mengubah diameter luar?
Ya. Isolasi meningkatkan diameter luar akhir. Selang saluran mungkin tetap memiliki jalur udara internal yang sama sementara bagian luarnya menjadi lebih besar setelah isolasi ditambahkan.
Informasi apa yang harus saya kirim untuk saluran pemanas kustom?
Harap kirimkan diameter dalam, diameter luar jika tersedia, ukuran outlet pemanas, panjang saluran, struktur material, kebutuhan isolasi, metode pengemasan, foto aplikasi, dan jumlah.
